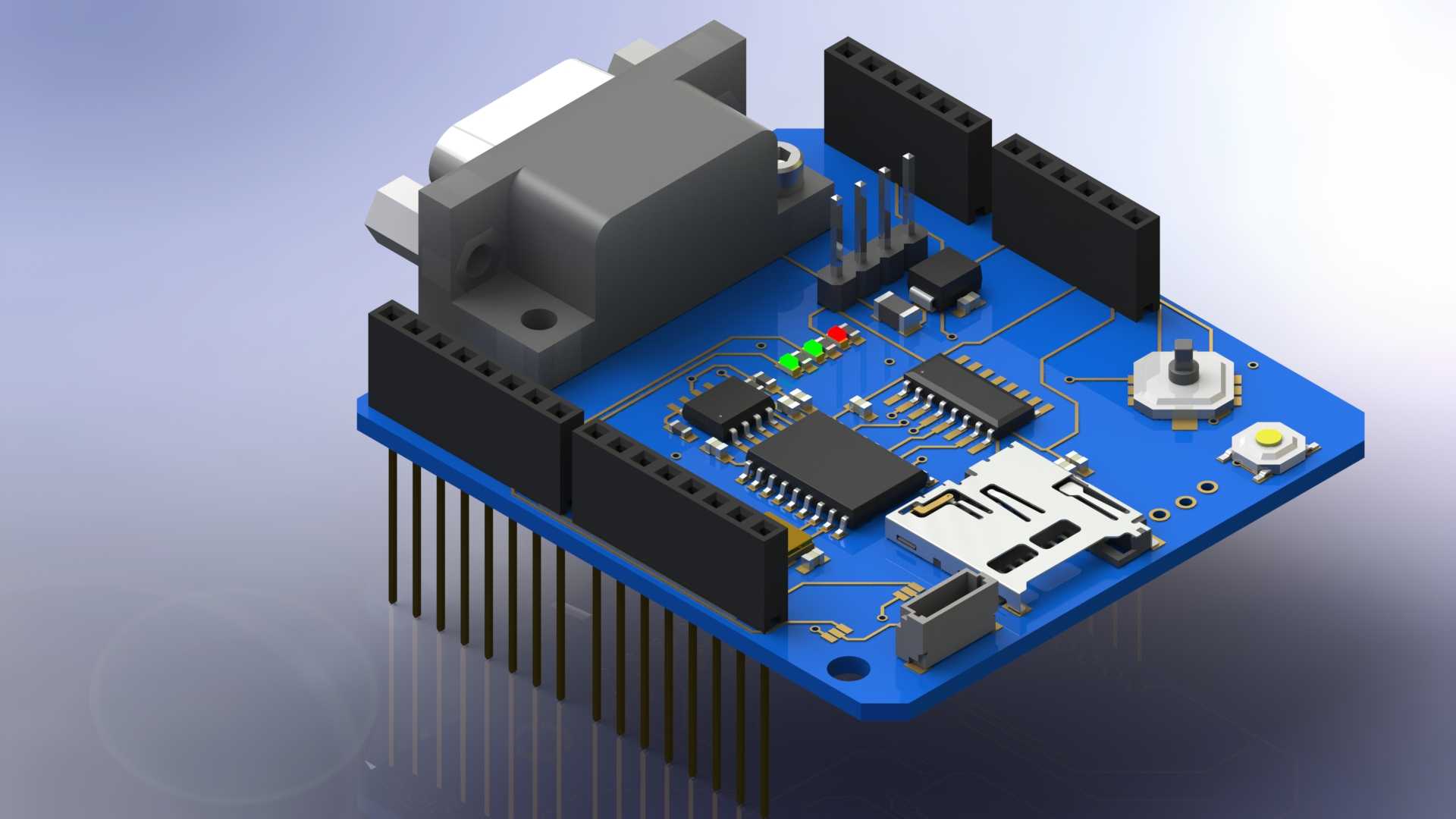

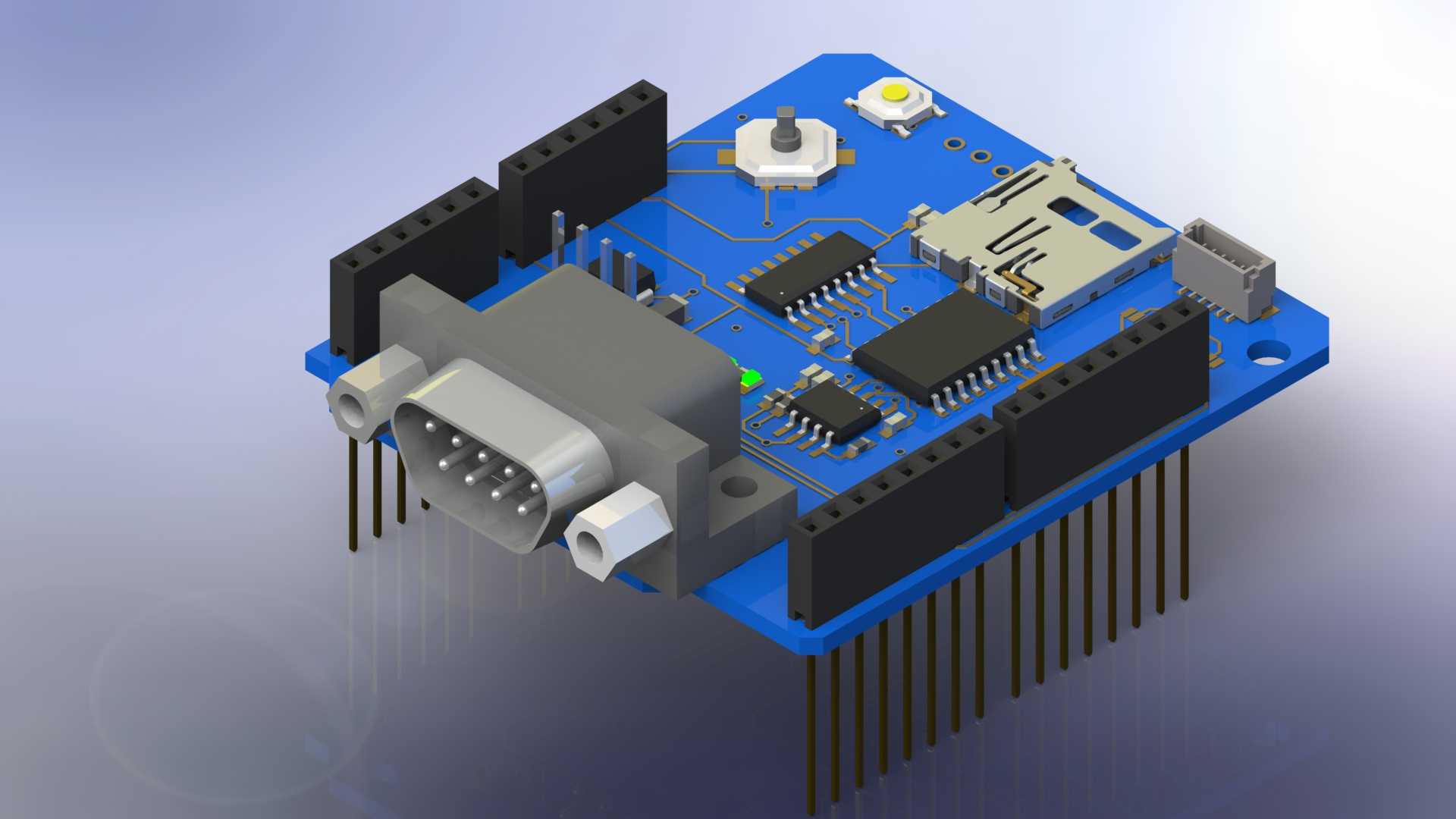

Arduino配套CAN总线屏蔽防护板设计

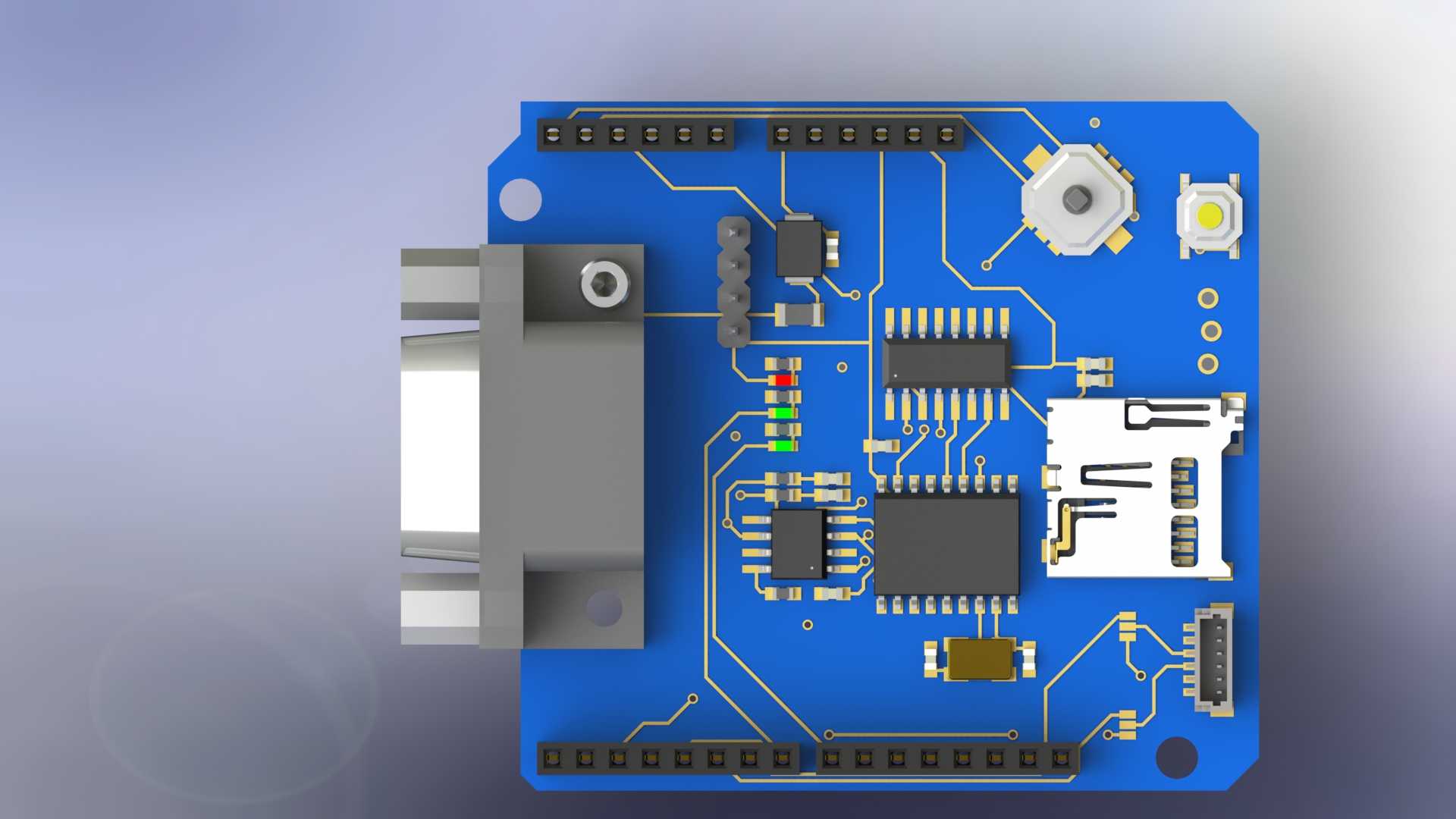

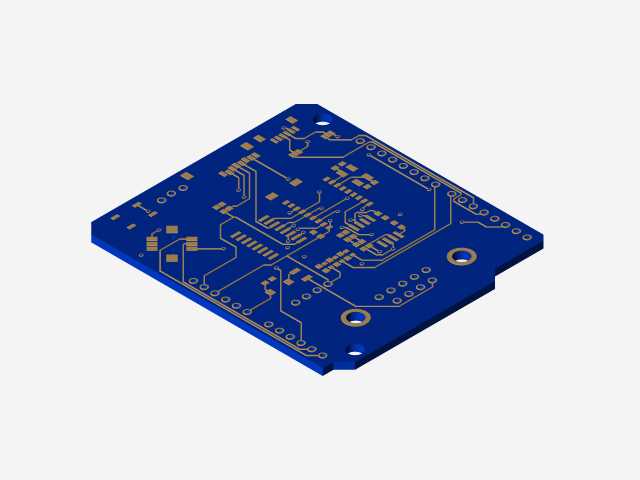

这款防护板主要面向嵌入式开发场景下的Arduino控制板应用，在工业现场数据采集、车载调试、小型自动化设备通讯搭建的场景中，CAN总线通讯往往会受到现场电磁干扰、电源纹波串扰的影响，出现数据丢包、通讯中断甚至控制板端口损坏的问题，这款屏蔽防护结构正是为解决这类实际痛点设计。从实际用途来看，它可以直接适配Arduino uno控制板的安装接口，为板载的CAN通讯模块提供物理层面的电磁屏蔽与接口防护，既可以阻隔外界高频电磁信号对CAN差分信号传输的干扰，也能在接线误操作、端口过流时提供防护，避免核心控制板的IO端口直接损坏，降低开发调试阶段的硬件损耗。在功能特性上，这款结构完全贴合sparkfun防护方案的设计逻辑，屏蔽层采用连续导电结构设计，覆盖CAN通讯模块的核心芯片与信号走线区域，在安装后可以和控制板的接地端形成完整的屏蔽腔体，切断电磁辐射的耦合路径；同时预留了标准的CAN总线接线端口位置，不会遮挡原有控制板的其他扩展接口，安装后不影响其他扩展模块的叠加使用。设计过程中充分考虑了安装边界的适配性，整体外形尺寸完全匹配Arduino uno板的安装孔位，四个角的固定孔位置与控制板完全对齐，可以通过铜柱直接叠层安装在控制板上方，不需要额外修改控制板结构，也不会突出板体边缘，能够适配市面上常见的Arduino通用外壳的内部安装空间；板上的元件避让区域经过精准测算，对应控制板上的电容、芯片、排针位置都做了镂空或下沉设计，安装后不会出现元件干涉、压件的问题，屏蔽层和板上带电元件之间预留了足够的安全绝缘距离，避免出现短路风险。在走线对应的屏蔽区域，结构上做了贴合PCB走线的覆盖设计，尤其是CAN差分信号的走线区域，屏蔽层距离走线的高度经过优化，既保证屏蔽效果，也不会对信号阻抗产生过大影响，保障CAN总线在1Mbps波特率下的稳定通讯距离。
