TO-264封装功率晶体管安装结构模型

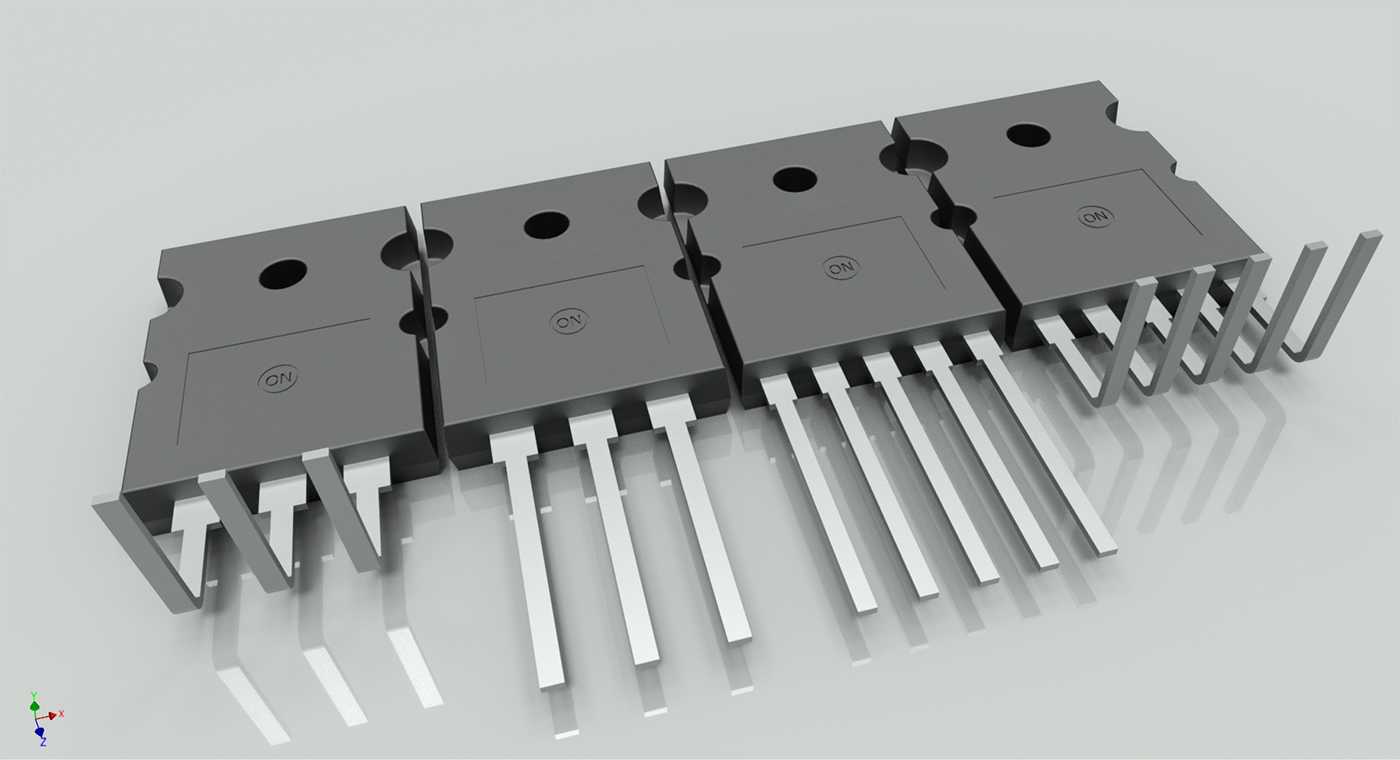

这套模型还原了TO-264封装功率晶体管的两类主流安装形态，覆盖水平贴装与垂直安装两种PCB装配方案，适配音频功率放大、工业电源逆变、电机驱动等高频高功率电路场景，是电子设备功率回路中核心的半导体器件安装载体。在实际工业应用中，TO-264封装的晶体管普遍承载大电流导通与高压功率切换的功能，常见于专业音频功放输出级、大功率开关电源主回路、伺服电机驱动桥臂等工况，这类场景对器件的安装定位精度、引脚共面度、散热贴合间隙都有严苛要求，模型完整还原了封装本体的塑壳轮廓、金属散热基板的平面度特征、引脚的排布间距与折弯形态，能够直接用于PCB布局阶段的干涉校验、散热结构的匹配设计、装配工装的定位模拟。从设计逻辑来看，模型严格遵循TO-264封装的行业通用尺寸规范，水平安装版本的散热基板与PCB板面保持平行，适配板载直贴散热片的紧凑装配场景，引脚伸出长度与折弯角度完全匹配波峰焊、回流焊的工艺要求，避免实际生产中出现引脚浮高、焊接应力拉扯器件的问题；垂直安装版本的器件本体与PCB板面呈90度垂直排布，能够大幅压缩板面对空间的占用，适配窄腔体、高密度排布的功率设备内部结构，同时预留了足够的散热片锁付空间，保证器件工作时的热量能够顺畅传导至散热结构。模型完整呈现了封装本体的安装孔位尺寸、引脚中心距、本体与PCB板面的安全间隙，在进行整机结构设计时，可以直接导入装配环境校验器件与周边电容、电感、结构件的空间距离，规避生产阶段出现的装配干涉问题，同时能够模拟不同安装方式下的散热风道走向，为功率回路的热设计提供精准的三维参照，帮助工程师在设计阶段就完成安装可靠性、散热效率、空间利用率的多维度优化，减少实物打样阶段的反复调整成本。
