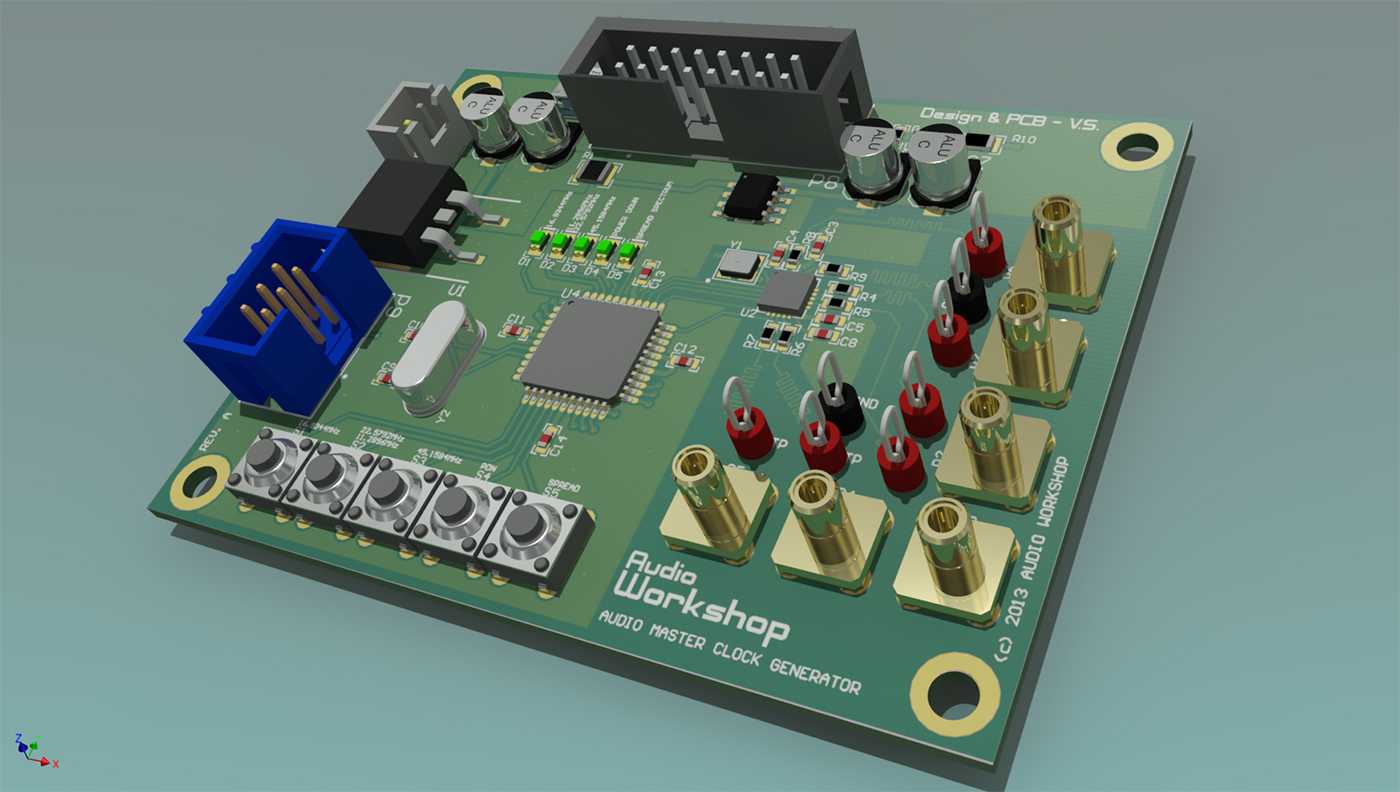

高保真音频主时钟发生器电路板结构设计

这款音频时钟发生器电路板，主要面向高端HiFi音频播放、专业录音棚设备、发烧级音频解码系统等场景使用，作为整套音频系统的核心时钟基准源，它能够为DAC解码器、数字音频界面、音频处理器等周边设备提供超低抖动的稳定时钟信号，从源头降低数字音频传输过程中的时基误差，有效提升音频回放的解析力、声场定位准确度与声音结像清晰度，避免因时钟偏移带来的音质劣化问题。

从功能特性来看，板载多组独立时钟输出通道，搭配镀金同轴输出接口，可同时为多台音频设备提供独立时钟信号，适配不同阻抗的信号传输需求；板上集成多路独立稳压滤波电路，搭配电解电容与贴片滤波元件，能够隔绝供电链路的纹波干扰，保证时钟输出信号的纯净度；设置多组轻触按键，可实现不同输出频率的切换、输出通道的启闭控制，适配不同采样率的音频设备使用需求；板载状态指示LED，可直观反馈当前工作状态与输出档位，方便用户快速确认设备运行情况。

在设计思路上，整体采用四层PCB布线结构，时钟发生核心电路做独立铺地隔离处理，将数字电路、模拟供电、时钟输出线路做分层布线，最大程度降低不同线路之间的串扰；核心时钟芯片周边做最短布线处理，减少信号传输路径上的干扰引入；接口部分全部布置在板卡边缘位置，方便外部接线操作，按键与指示灯集中布置在板卡一侧，符合日常操作的人机交互习惯；板卡四角设置标准安装固定孔，可直接固定在标准音频设备机箱内部，适配通用的机箱安装位尺寸。

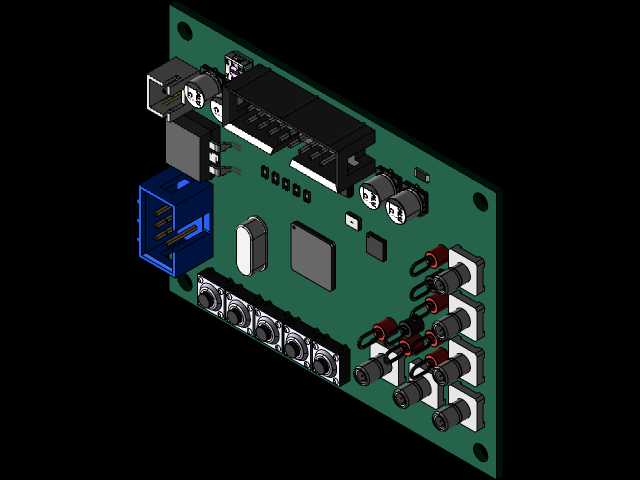

从安装边界来看，整块板卡采用矩形布局，边缘无突出异形结构，所有外接接口均伸出板边不超过10mm，板上最高元件为顶部的排线接插件，整体高度控制在合理范围内，可适配厚度有限的紧凑型音频机箱安装；输入供电接口采用通用接插件，可直接适配常规的直流供电线路，无需额外定制转接部件，板上预留的扩展排针可支持后续功能升级，比如外接外部更高精度的恒温晶振，进一步提升时钟输出的稳定度。整体结构紧凑，元件布局疏密合理，既保证了电气性能的最优实现，也兼顾了生产装配、后期安装调试的便利性，能够满足专业音频设备与发烧级DIY音频改装的使用需求。
