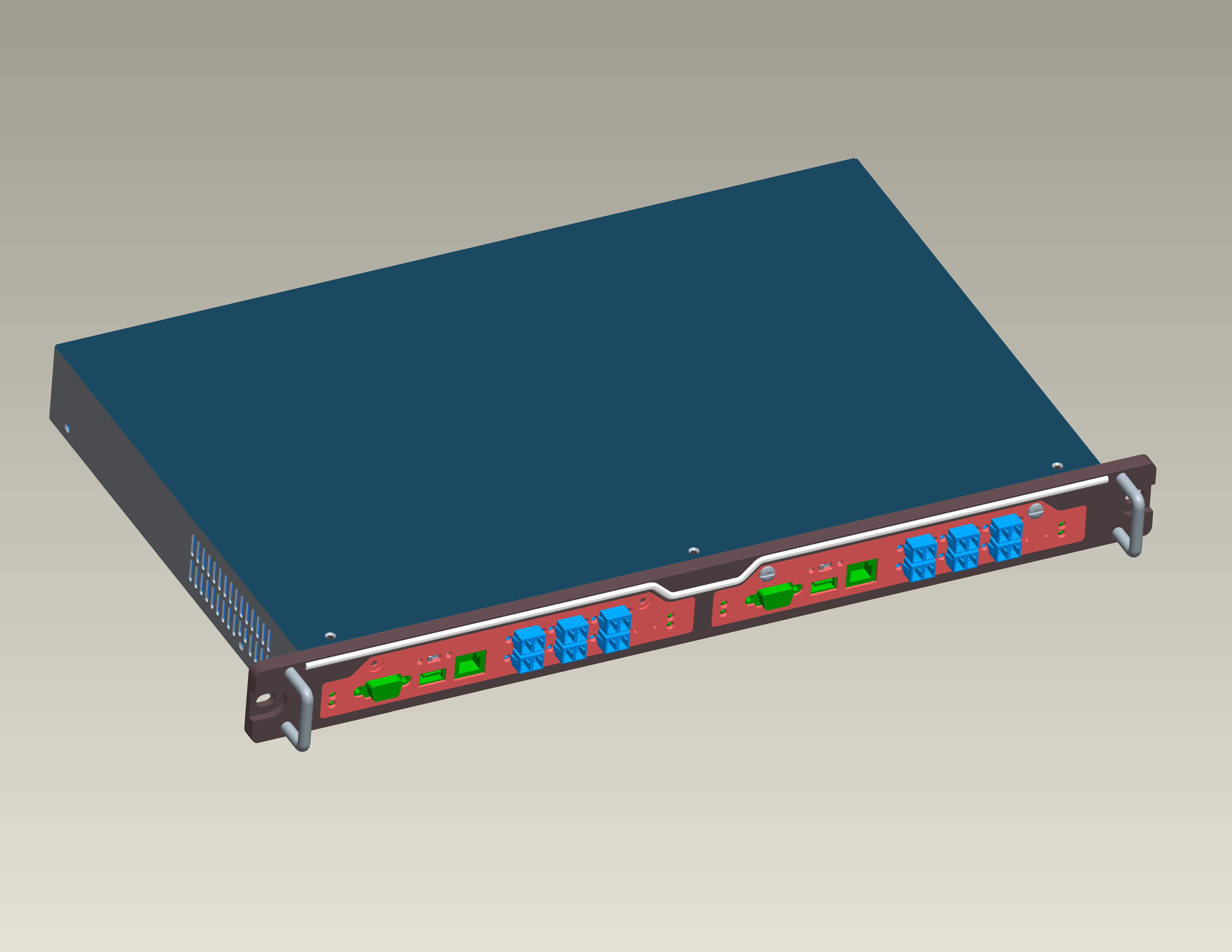

1U机架式FOD光传输服务器设备结构

该设备为标准1U机架式光传输服务器，主要应用于中小型数据中心、通信接入机房、企业核心网络配线间等场景，承担光纤信号调度、业务数据转发、光链路传输保护的核心作用，是光传输网络接入层的关键硬件载体。设备严格遵循19英寸标准机架安装规范，整机高度为1U标准尺寸，安装挂耳预留标准机柜固定孔位，可直接适配通用服务器机柜、开放式机架的安装空间，深度尺寸适配常规机房机柜的前后理线空间要求，不会出现超出机柜安装边界、干涉前后理线架的问题，安装时无需额外定制转接配件，可直接完成上架固定。从功能设计来看，前面板集成了多组光接口模块插槽、状态指示灯、调试接口与设备固定结构，光接口区域采用分区布局，不同速率、不同传输方向的接口做了物理区隔，运维人员可快速识别接口对应链路，降低误操作概率；状态指示灯采用低功耗长寿命LED光源，可直观反馈设备电源状态、链路连通状态、信号告警状态，无需进入系统后台即可快速排查基础故障。设备外壳采用高强度冷轧钢板折弯成型，上盖为整面覆盖式结构，既可以屏蔽内部电路的电磁干扰，避免外部电磁环境影响光信号传输稳定性，也可以为内部板卡提供物理防护，减少机房灰尘、运维误触碰对内部元器件的损伤；前面板接口区域采用红色金属衬板强化结构，接口插拔时可承受更大的按压力度，避免长期插拔导致接口松脱、电路板焊点开裂。机身侧面设计有阵列式通风散热孔，配合内部风道可实现板卡热量的自然导流，满足长时间连续运行的散热需求，无需额外配置高转速散热风扇即可维持设备工作温度在合理区间，降低机房运行的噪音与能耗。设备两端的安装挂耳做了折弯加强处理，可承受整机满配模块时的整体重量，长期上架不会出现挂耳变形、设备下坠的问题，挂耳上的固定螺丝孔做了沉孔设计，螺丝安装后不会突出挂耳表面，避免相邻机架设备安装时出现干涉。
