医用负压引流储液吸瓶结构设计

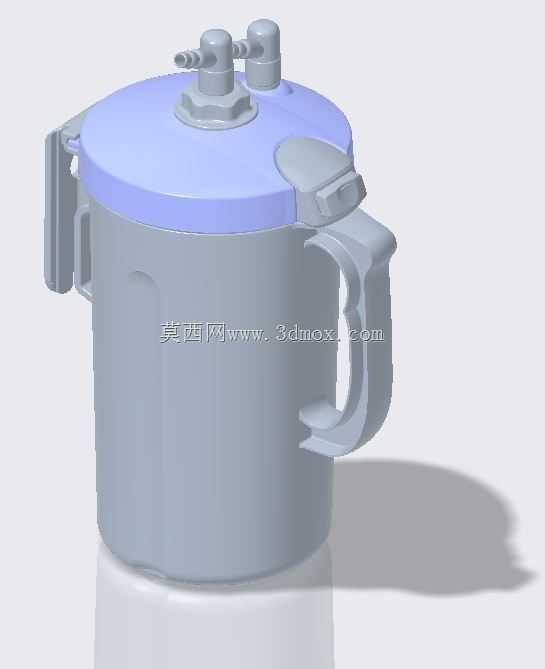

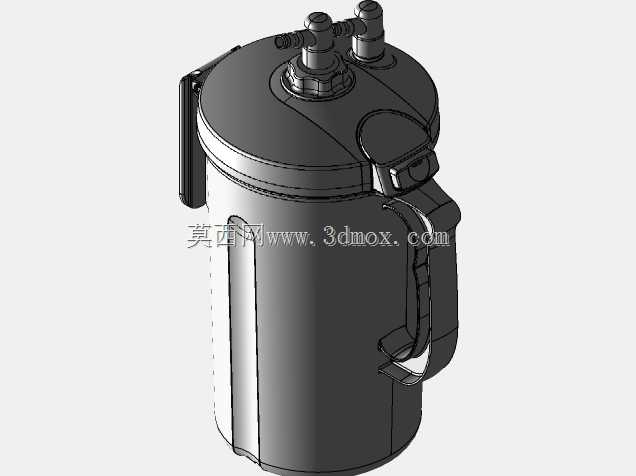

　　在临床负压引流、实验室废液抽吸这类场景里，储液吸瓶是整套负压系统里直接接触介质的核心承压部件，它的结构合理性直接决定了整套抽吸回路的密封可靠性、使用便捷性与运维效率，很多现场出现的负压不足、液体倒吸、搬运漏液问题，追根溯源都是储液吸瓶的结构设计没有匹配实际工况需求。这款吸瓶采用立式圆柱罐体作为主体结构，圆柱构型的优势在于周向受力均匀，在承受持续负压工况时不会出现局部应力集中导致的罐体变形，相比方形或异形罐体，圆柱结构的壁厚可以在满足负压强度要求的前提下做到更薄，有效降低整体自重，方便医护人员或实验操作人员单人移动、更换。

　　罐体顶部的密封端盖采用快拆卡扣结构配合周向密封胶圈实现密封，不需要额外工具就能完成端盖的开启与闭合，日常清理内部残留废液、更换内置过滤组件时操作效率更高，卡扣的锁止位置设置在罐体侧方的把手上方，操作人员单手握持把手时就能顺手完成解锁操作，符合临床操作的人机工程要求。端盖上设置了两个快插式气嘴接口，分别对应负压回路的进气端与抽气端，两个接口的高度做了差异化设计，抽气端接口的内部延伸管高度高于罐体额定储液液位的上限，能够避免满液位状态下液体被直接抽入后端负压源，造成负压泵的损坏；进气端接口直接连通罐体内部储液腔，保证抽吸的废液可以顺利流入罐内，接口采用标准的鲁尔接头尺寸规格，能够和临床常用的引流管路、实验室抽吸管路直接适配，不需要额外的转接头就能完成装配。

　　罐体侧方集成了一体式握持把手，把手的握持区域做了圆弧过渡处理，没有尖锐棱角，戴医用手套操作时也不会出现打滑、硌手的问题，把手与罐体的连接位置做了加强筋结构，满液位状态下单手提携时连接位置的应力可以均匀分散到罐体侧壁，不会出现连接处开裂的问题。罐体侧壁设置了透明观察窗区域，能够直接观察内部储液的液位高度，观察窗旁预留了液位刻度的安装位，方便操作人员实时判断储液量，及时倾倒废液避免溢出。端盖上还集成了一个带密封盖的加液/取样口，不需要打开整个端盖就能完成少量液体的取样或者添加药剂的操作，减少开盖过程中内部负压泄漏、废液暴露的风险。从安装边界来看，这款吸瓶的底部做了平底结构，能够直接平稳放置在常规治疗车、实验台面上，不需要额外的固定支架，罐体的外径尺寸适配市面上多数通用型负压吸引设备的瓶体安装卡位，可以直接替换同规格的老旧吸瓶，不需要对原有设备做结构改造。在密封设计上，端盖与罐体的配合面采用了梯形截面的硅胶密封圈，密封圈嵌入罐体顶部的密封槽内，端盖扣合时卡扣的压紧力可以让密封圈产生均匀的弹性变形，在-70kPa的常规工作负压下不会出现泄漏，密封圈采用医用级硅胶材质，能够耐受常规的医用消毒方式反复消毒，不会出现材质老化变硬导致密封失效的问题。

　　罐体侧壁的背面设置了一个卡扣式挂耳结构，除了台面放置之外，还可以直接挂在病床旁的设备带、移动吸引器的挂架上，适配不同的使用场景，挂耳的承重做了冗余设计，满液位挂载时不会出现断裂脱落的问题。在内部流道设计上，进气端的内部管口做了斜切导向处理，流入的废液会沿着罐体内壁流下，避免直接冲击罐底产生大量气泡，气泡过多会导致液位误判，甚至出现液体被抽入负压管路的问题；抽气端的管口位置还设置了防溢流挡片，当罐体出现倾斜、液位短暂波动时，挡片可以阻挡液体直接进入抽气口，进一步提升使用的安全性。整体结构没有多余的复杂零件，所有可拆卸部件都没有清洁死角，日常消毒时可以完全拆解，各个部件的配合间隙都控制在1mm以内，不会残留废液滋生细菌，符合医用器具的清洁要求。
