透明结构RJ45网络连接插头三维设计

这款RJ45网络连接插头是综合布线、网络通信场景中最常用的端接部件，广泛应用于局域网搭建、数据中心布线、办公网络部署、工业以太网连接、家用宽带接入等场景，是实现网线与网络设备端口物理连接、保障电信号稳定传输的核心接插元件。日常使用中，它承担着将双绞线内部线芯与交换机、路由器、网卡、配线架等设备的触点精准对接的作用，是有线网络链路中不可缺少的末端连接组件。

从功能特性来看，这款插头采用透明聚碳酸酯外壳设计，能够直观观察内部线芯的排布状态，方便端接作业时确认线序是否符合T568A或T568B标准，避免线序错接导致的网络不通、传输速率不达标问题。插头前端的8根平行镀金接触弹片，对应双绞线的8根线芯，能够与设备端口的触点形成稳定的弹性接触，保障信号传输的低损耗与高可靠性；尾部的线身卡位结构，能够在压接完成后牢牢固定网线外护套，避免日常拉扯网线时线芯与弹片的连接点脱落，提升连接的抗拉伸性能。插头侧面的弹性卡扣，在插入设备端口后会自动卡入端口的限位槽，防止使用过程中插头意外松脱，按压卡扣即可轻松拔出，兼顾连接稳定性与操作便捷性。

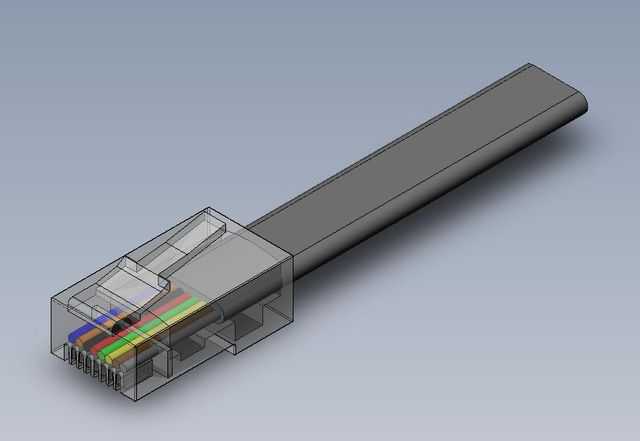

在设计思路上，这款模型完全还原了通用RJ45插头的实际结构，外壳部分做了半透明的视觉处理，清晰展现内部8根彩色线芯的排布走向，还原了双绞线分线、排线后插入插头的真实状态，弹片、卡扣、线芯槽等细节结构都做了精准还原，能够直观呈现插头的内部构造与装配逻辑。外形尺寸遵循通用RJ45插头的行业标准，插头主体的宽度、高度完全匹配标准RJ45端口的尺寸要求，能够适配所有常规网络设备的接口，尾部的线缆延伸段模拟了常规网线的外径尺寸，在做布线仿真、设备装配模拟时，能够准确还原插头插入端口后的占用空间，预留足够的插拔操作空间与线缆弯折半径，避免设计时出现端口间距不足、插头与周边部件干涉的问题。在实际工程布线、网络设备结构设计中，这类精准的插头模型能够帮助设计人员提前确认接口布局的合理性，核算布线空间，优化设备端口的排布位置，减少后期装配、布线阶段的干涉问题，提升整体设计的落地可行性。
