贴片式微型轻触按键结构设计

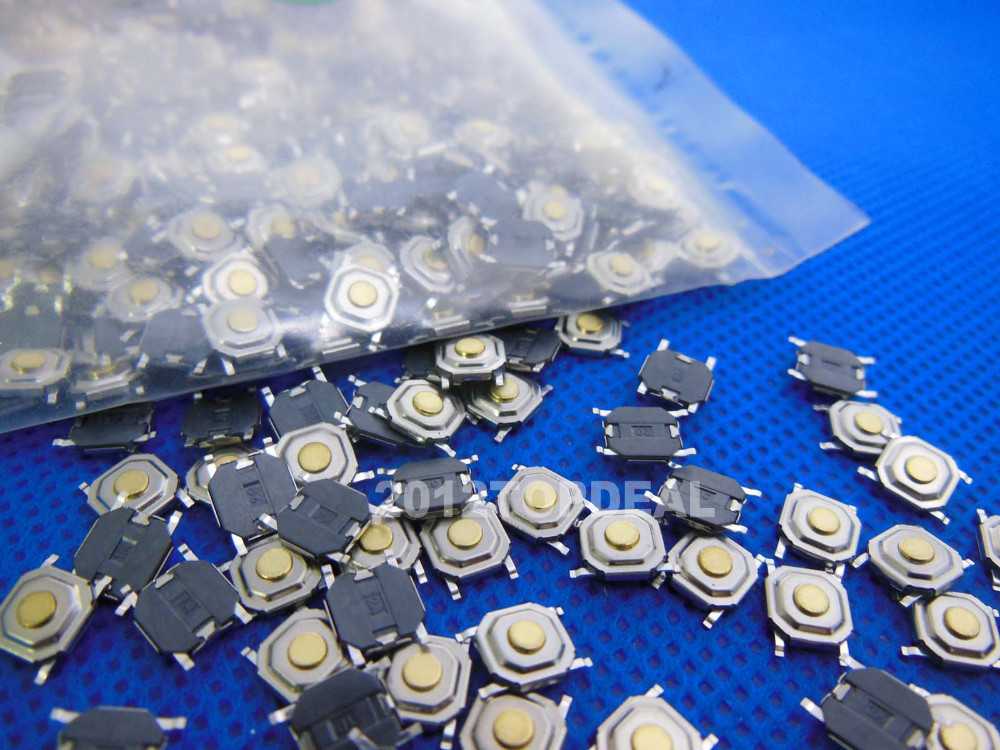

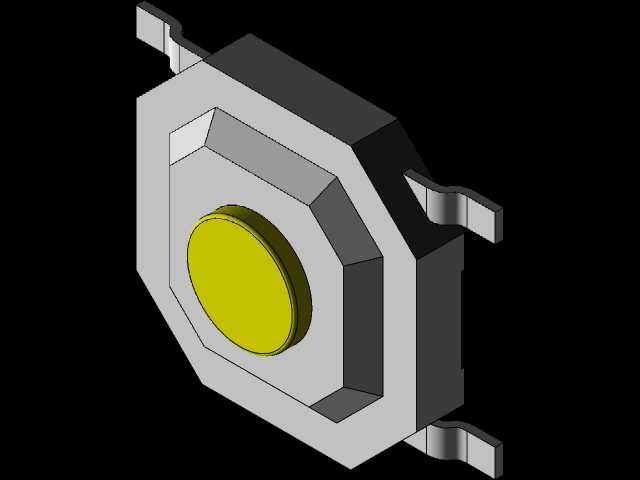

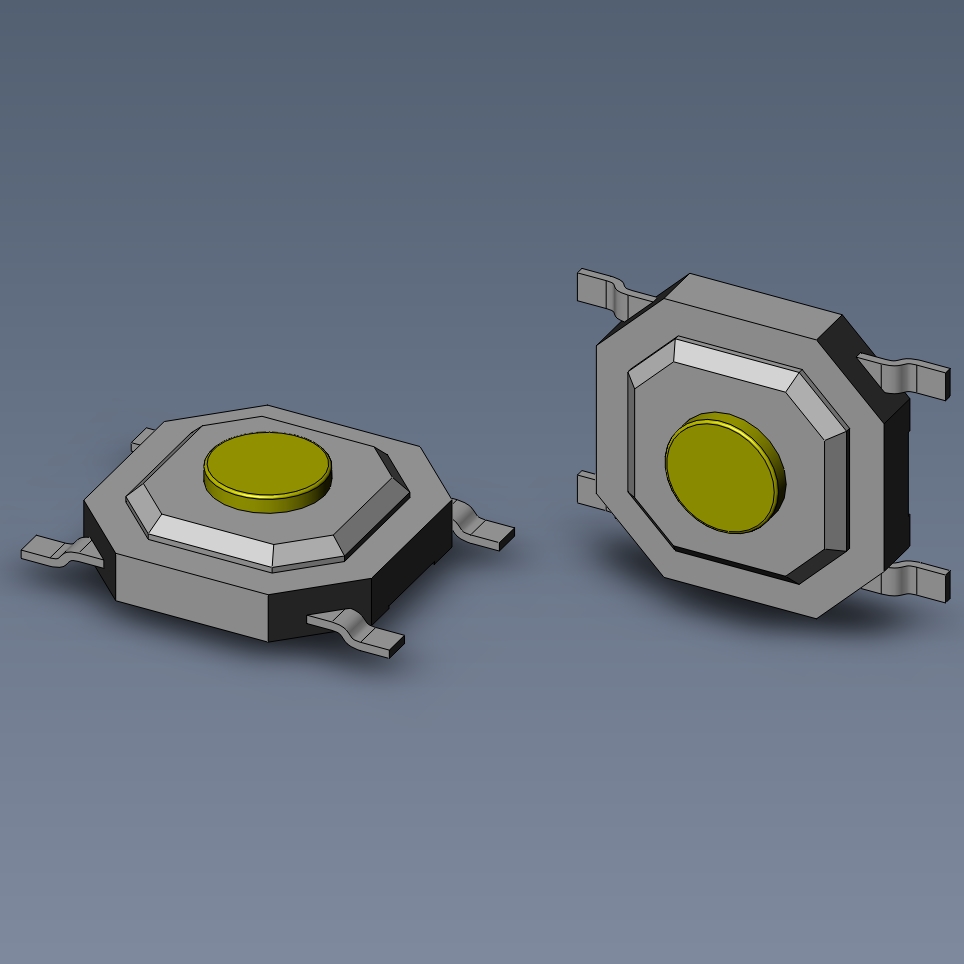

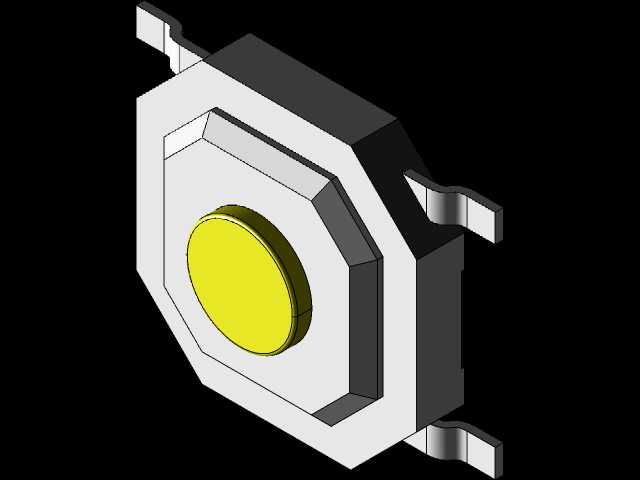

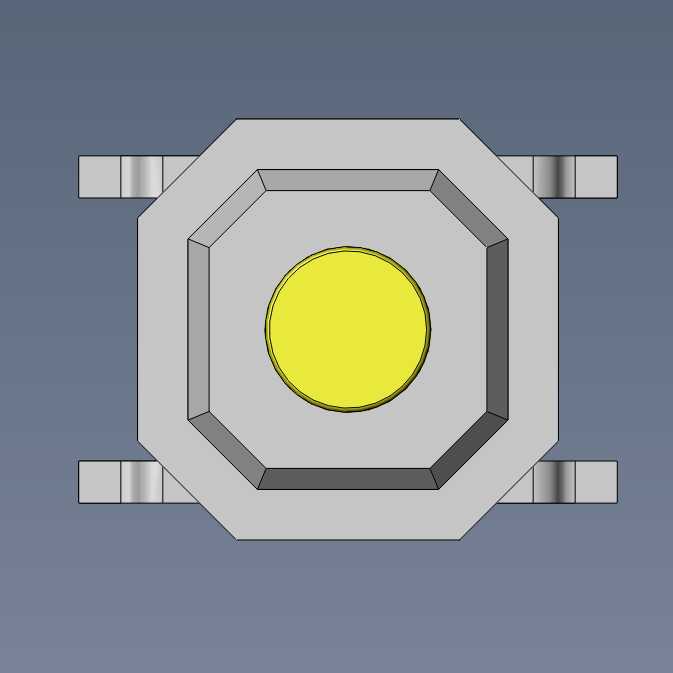

这款贴片微型触觉开关是电子设备人机交互链路中最基础的输入触发元件，广泛应用在消费电子、可穿戴设备、小型家电、车载控制模块、工业控制手持终端等各类需要紧凑空间按键触发的场景中，承担着用户操作指令输入、功能切换、状态确认的核心作用，是高密度PCB板载设计中不可或缺的基础交互部件。从实际使用场景来看，这类轻触开关常被布置在设备侧边功能键、主板内置复位键、小型遥控器操作键、蓝牙耳机触控辅助按键等位置，因为采用表面贴装工艺，能够完美适配回流焊生产流程，不需要额外预留插件穿孔，极大提升了PCB板的空间利用率，适配当下电子产品轻薄化、紧凑化的设计趋势。在功能特性上，这款开关依靠内部弹片的形变实现通断触发，按下时提供清晰的触觉反馈，让用户无需目视就能确认操作是否生效，触发行程短、响应速度快，日常使用中具备稳定的导通可靠性，能够承受数十万次的常规按压操作，满足消费级电子产品的全生命周期使用需求。从设计思路层面，这款开关采用了八角形的基座外形设计，四个方向延伸出贴片焊脚，焊接时能够在PCB板上形成更稳固的固定效果，相比传统方形四脚开关，八角形的基座轮廓能够更好地分散焊接应力，避免设备受外力冲击时焊脚出现虚焊、脱落的问题；顶部的按键帽做了圆形凸起设计，既能够适配不同高度的外壳按键行程，也能让按压力度均匀传递到内部弹片上，避免偏按导致的触发失效问题。在外形尺寸与安装边界上，这款开关本体的安装基准尺寸为5mm×5mm，整体厚度仅1.5mm，属于超薄型贴片开关，安装时仅需要在PCB上预留对应焊盘位置，不需要在板上开设避让槽，焊盘的尺寸匹配开关引脚宽度，焊接后引脚与焊盘的结合强度能够满足常规跌落测试的要求；需要注意的是，这类薄型开关的按压行程通常在0.15-0.25mm区间，设计外壳按键结构时需要预留合适的按压间隙，避免外壳公差导致开关被长期按压出现常通故障，同时也要注意按键帽与开关顶部的对中度，避免偏斜按压导致内部弹片受力不均，缩短开关的使用寿命。在实际选型适配中，同规格的4mm×4mm尺寸开关虽然占用空间更小，但5mm×5mm的规格在按压手感、焊接牢固度、抗冲击性能上都更具优势，适合对按键可靠性要求更高的应用场景，开关的触点采用镀金处理，能够在长期使用中避免氧化导致的接触电阻升高问题，保障微弱信号传输的稳定性，不会因为触点氧化出现按键失灵、触发无响应的问题。
