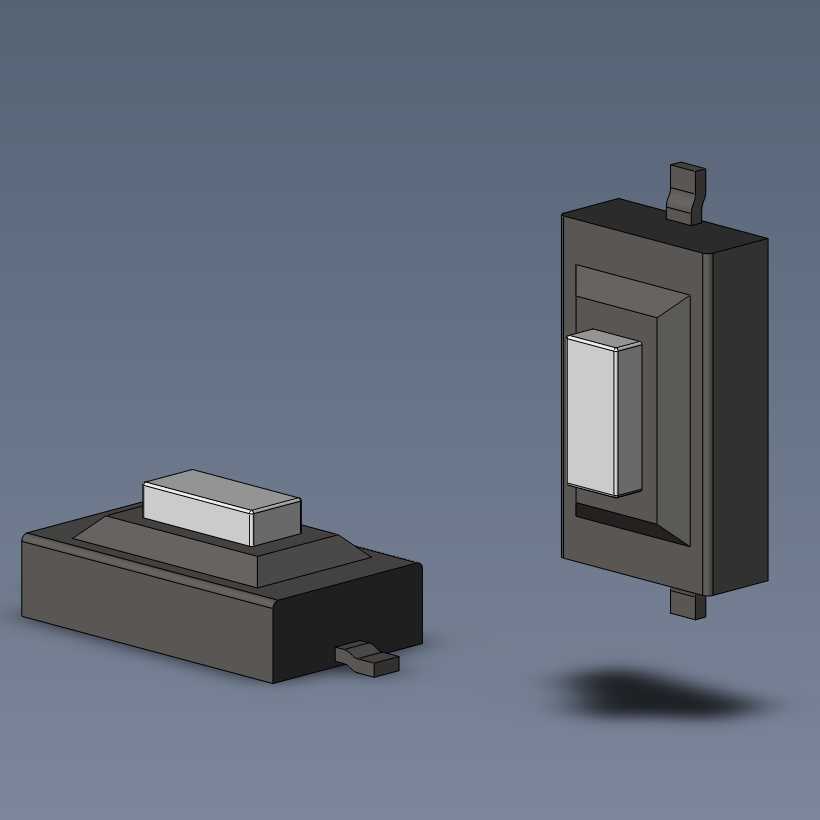

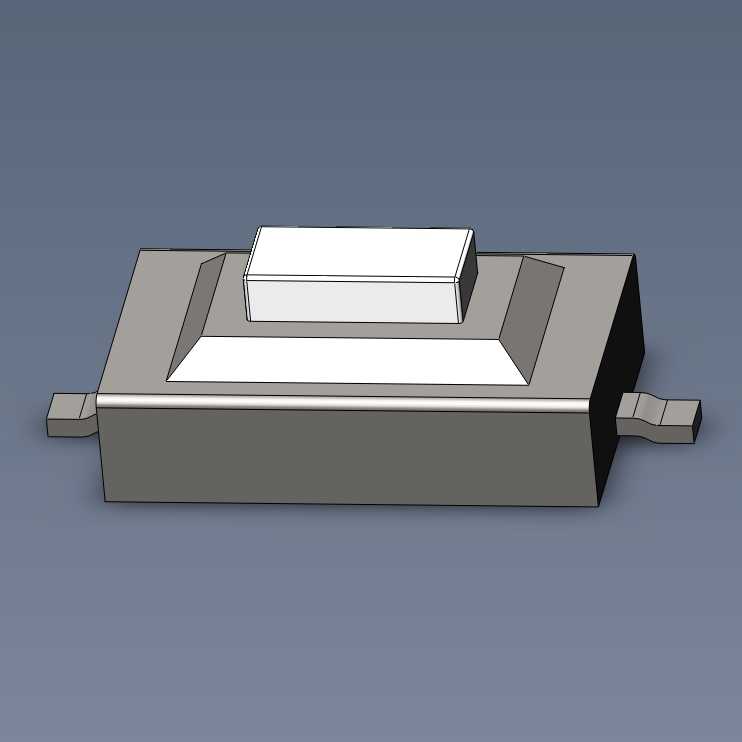

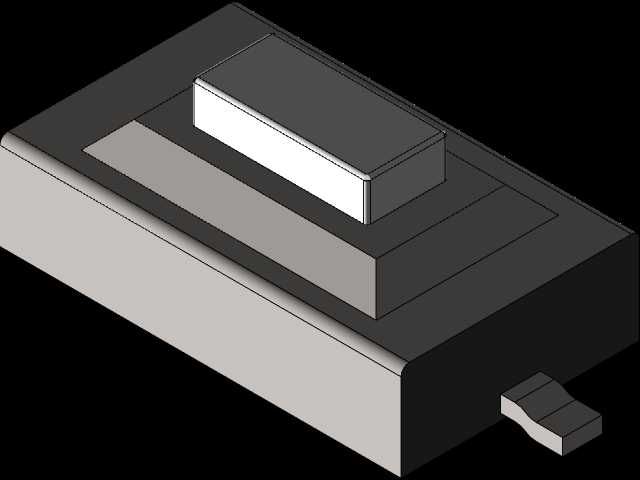

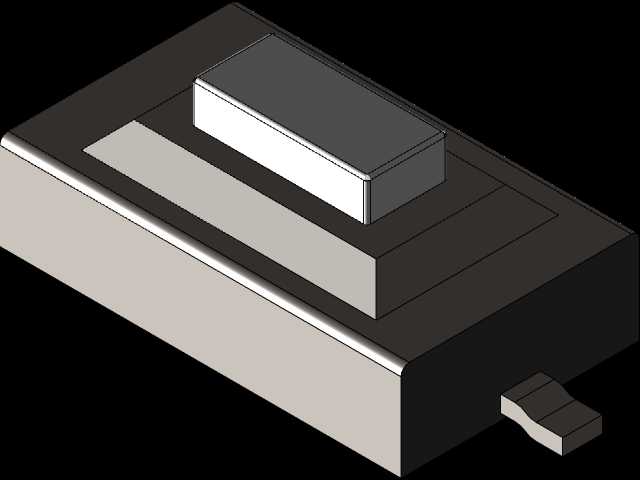

贴片式微型触觉开关3D结构设计

这款贴片微型触觉开关是面向高密度电子装联场景设计的小型化操作元件，在消费电子、便携智能设备、小型工控终端、可穿戴硬件等领域有着极为广泛的应用，能够在紧凑的板卡空间内实现电路通断的瞬时触发功能，为用户提供清晰的操作反馈，是各类需要手动输入触发信号的电子设备中不可或缺的基础交互元件。

从实际用途来看，这类触觉开关主要承担设备的功能触发、状态切换、复位操作等作用，比如蓝牙耳机的配对按键、智能手环的功能切换键、小型工控模块的参数设置触发键、便携检测设备的操作确认键等场景，都需要这类体积小巧、触发手感清晰的开关元件，它不需要大的操作行程，仅需轻微的按压力度即可完成信号触发，非常适合空间受限、操作力度要求轻柔的应用场景。

在产品功能特性上，这款贴片触觉开关采用表面贴装设计，能够适配SMT自动化回流焊生产工艺，不需要额外的通孔插装工序，可以大幅提升板卡组装的生产效率，同时降低人工插装的成本与不良率。开关本身具备清晰的触发段落感，用户按压时能够获得明确的触觉反馈，避免误触发或者触发无响应的问题，开关的接触结构采用低接触电阻设计，能够保证微弱信号传输的稳定性，不会因为接触阻抗过高导致信号传输失真，同时贴片式的引脚设计具备良好的焊接强度，能够承受常规的振动与冲击载荷，避免在设备使用过程中出现开焊脱落的问题。

从设计思路层面，这款开关的结构设计充分平衡了小型化与可靠性的需求，整体采用扁平化的壳体结构，将内部的弹性接触组件、触发按柄、引脚连接结构全部集成在紧凑的壳体内部，在保证内部弹性部件有足够形变空间的前提下，尽可能压缩整体的外形尺寸，同时壳体采用耐温的工程塑料材质，能够承受SMT焊接过程中的高温环境，不会出现壳体变形、内部结构移位的问题。按柄的设计采用居中布局，能够保证用户按压不同位置时都能顺利触发内部触点，避免出现偏按失效的问题，两侧伸出的贴片引脚与壳体底部保持共面，能够保证贴装时与PCB焊盘充分贴合，提升焊接良率。

在外形尺寸与安装边界上，这款开关的实际外部尺寸为3.6mm×6mm×2.5mm，属于超小型的贴片元件，在PCB布局时仅需要预留对应尺寸的安装空间即可，不需要额外预留周边的操作避让空间，开关的引脚宽度与间距符合常规SMT贴装的工艺要求，焊盘设计可以直接沿用标准贴片元件的设计规范，不需要做特殊的定制化调整。2.5mm的整体高度能够适配各类超薄型电子设备的内部堆叠要求，不会因为元件高度过高影响设备的整体厚度控制，开关的触发按柄突出壳体表面的高度经过优化，既能够保证用户按压时的操作手感，也不会因为突出过高导致设备组装过程中出现误触发的问题。在安装布局时，仅需要注意开关周边不要布置过高的元件，避免干涉按柄的下压行程，同时焊接时按照标准回流焊温度曲线管控，即可保证开关的安装可靠性与使用稳定性。
