轨道车辆转向行走承载构架结构设计

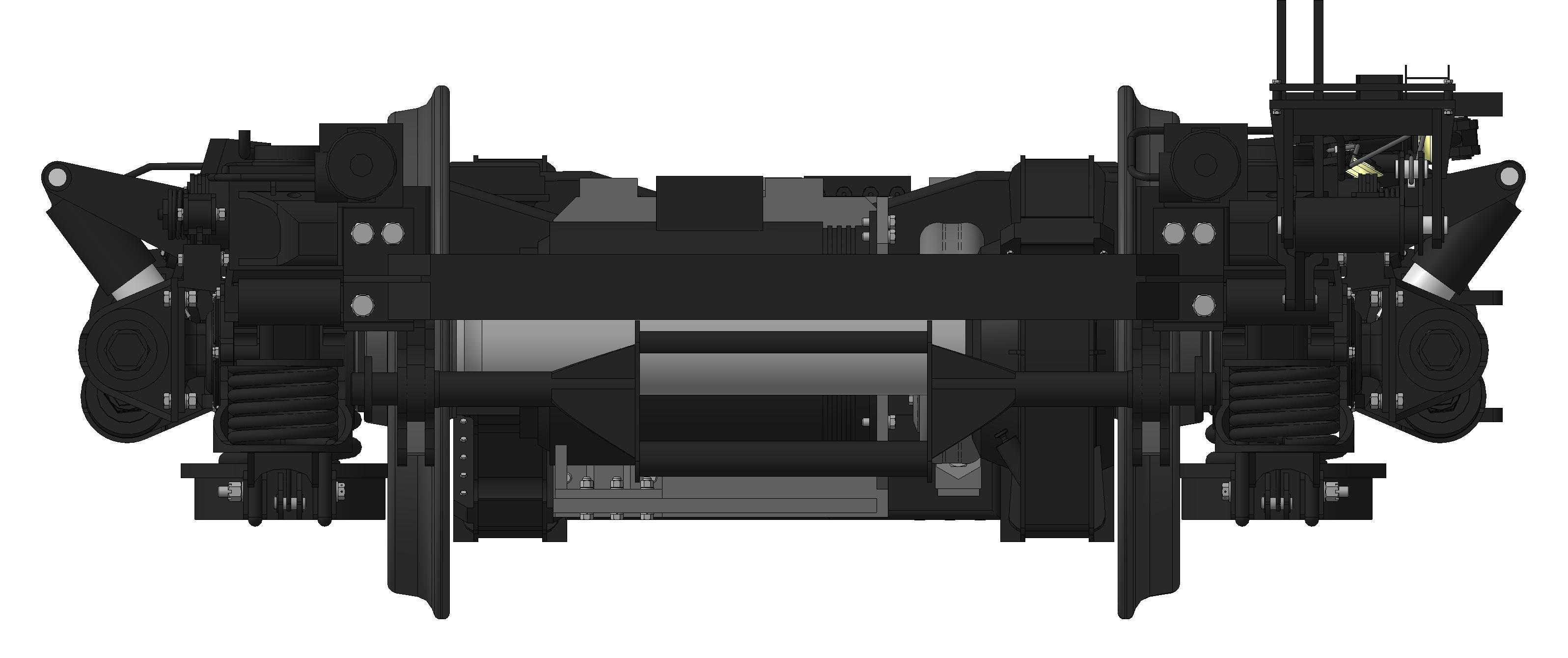

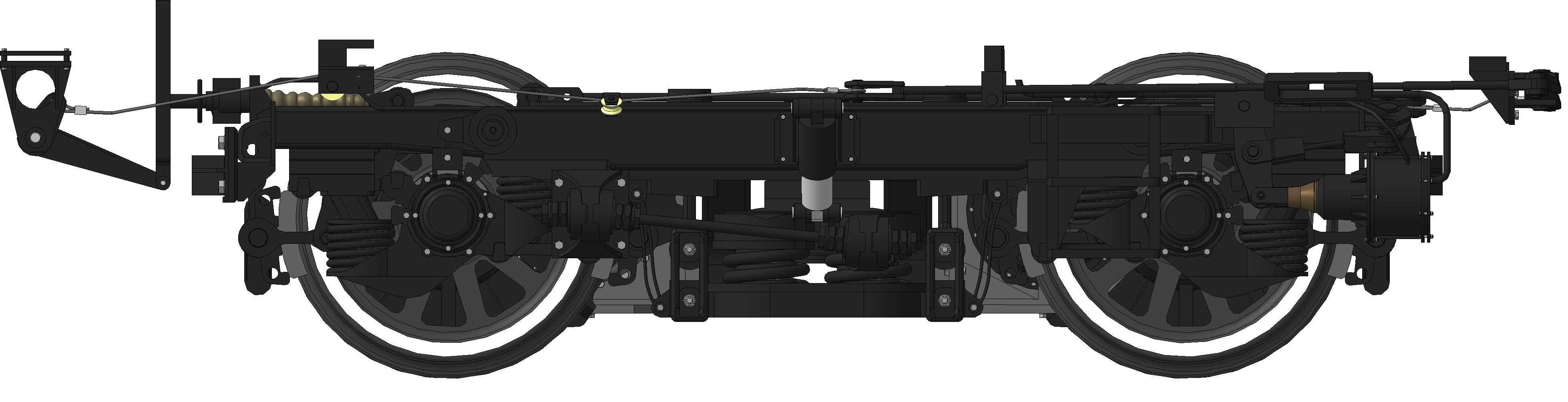

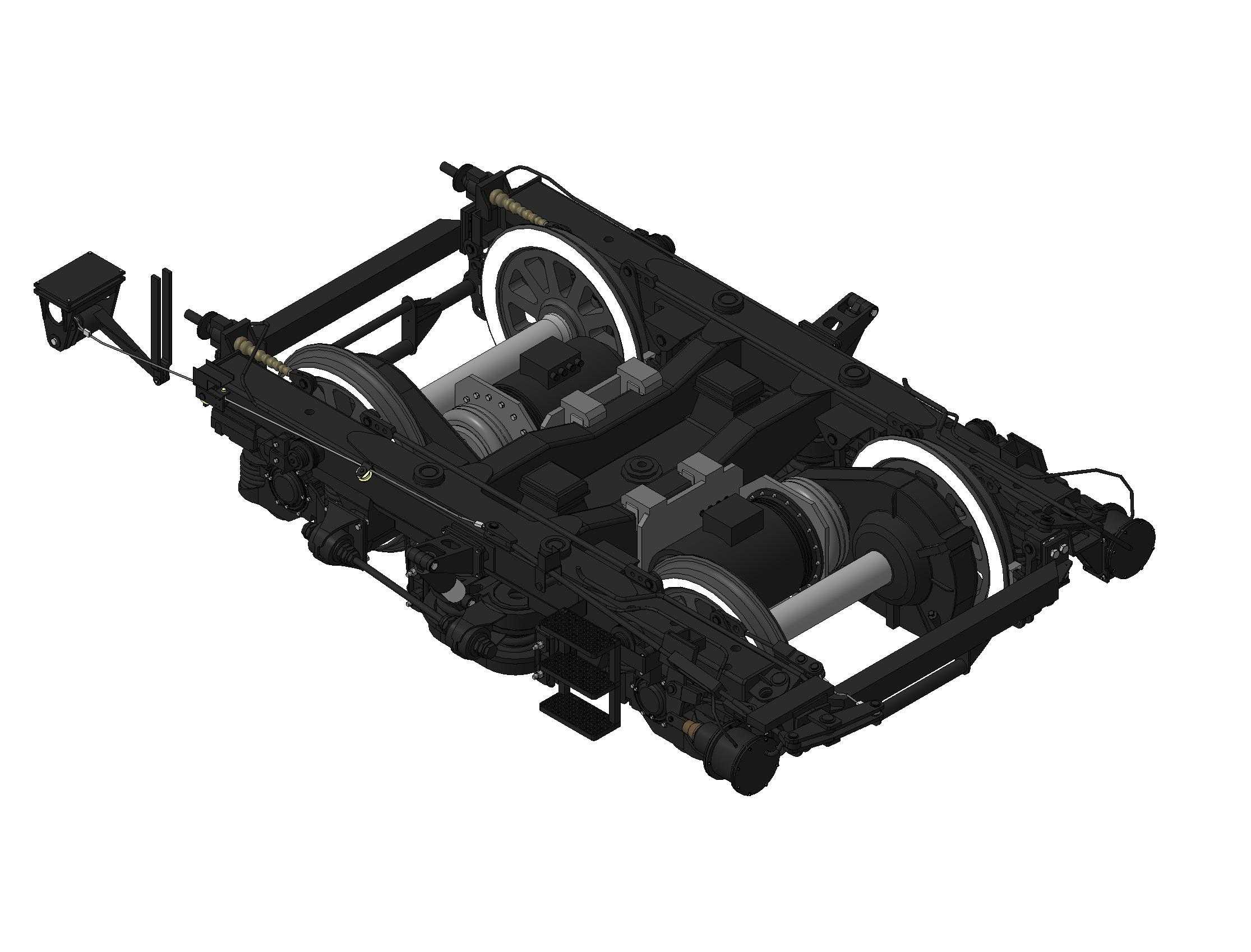

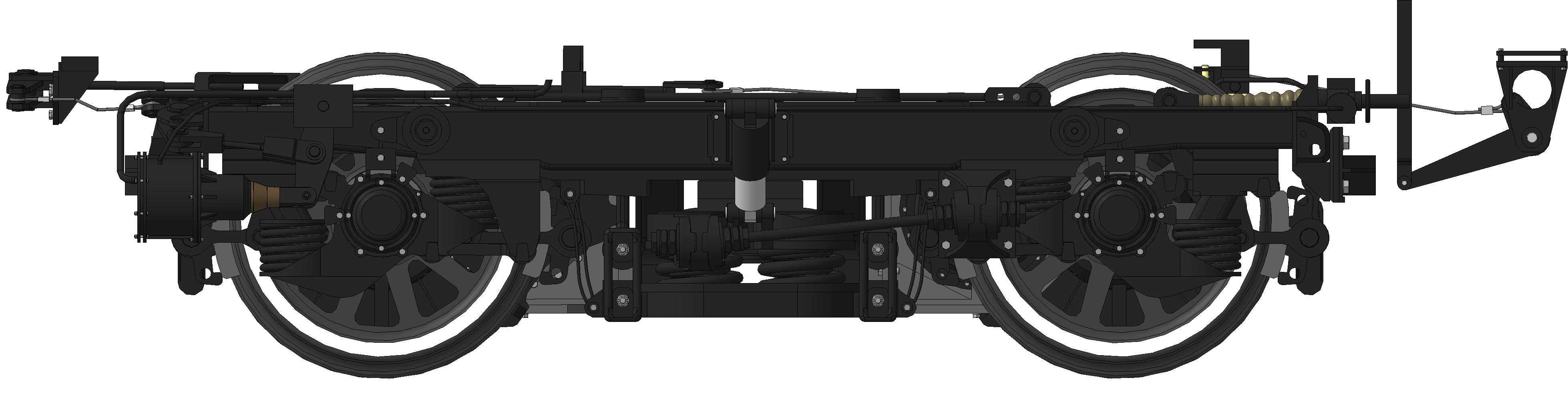

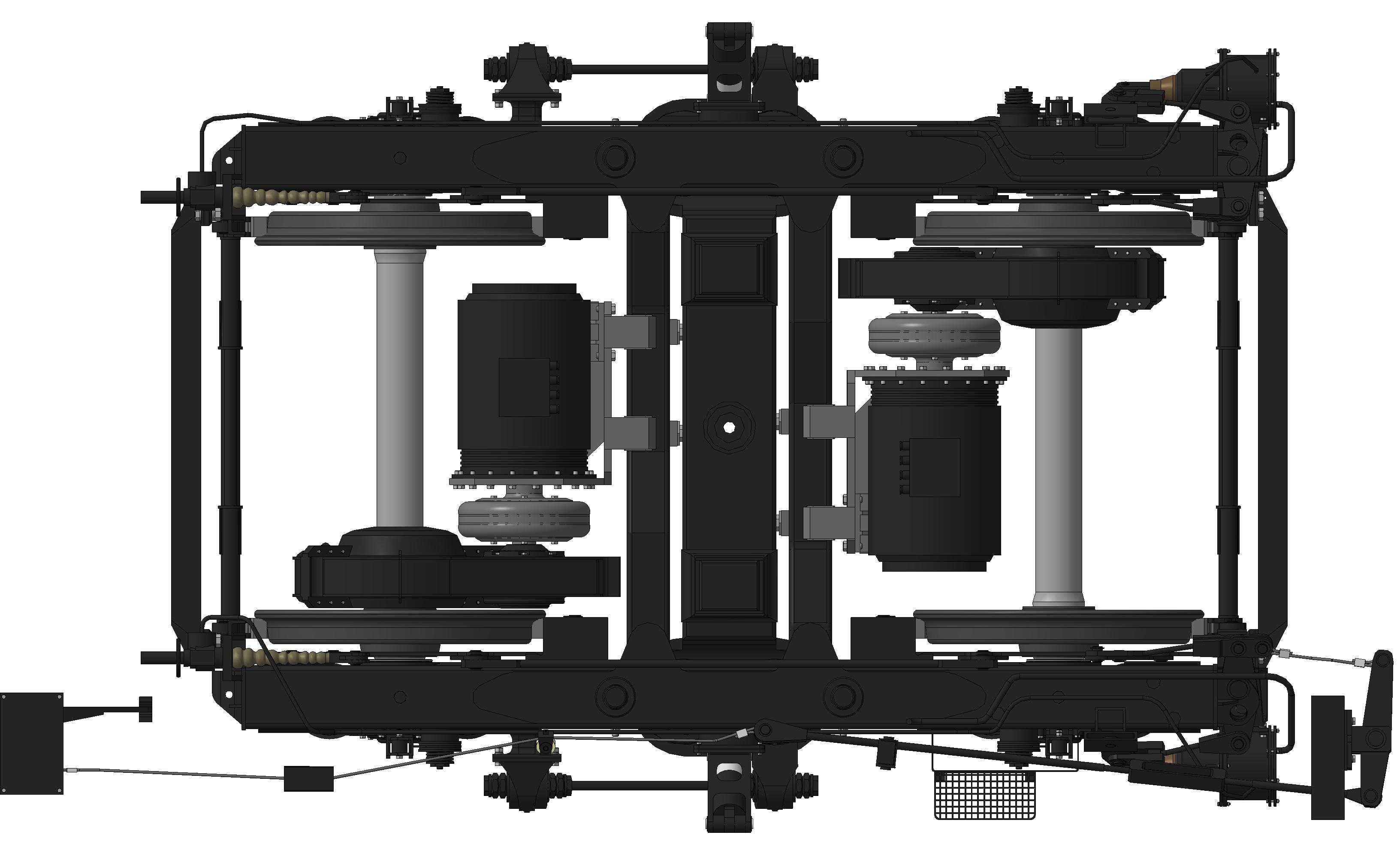

该结构为轨道机车走行部核心承载部件，主要应用于干线电力机车、城轨通勤列车的走行系统中，承担整节车体的全部垂向载荷，同时传递走行过程中的横向、纵向作用力，是保障轨道车辆沿轨道平稳运行、顺利通过曲线区段的核心功能部件。在实际线路运行场景中，该构架直接对接车体与轮轨接触界面，既要承载车体上部搭载的乘客、车载设备的全部重量，也要传递牵引电机输出的扭矩带动轮对转动实现车辆走行，同时在车辆制动、过弯、通过轨道接缝时缓冲各类冲击载荷，避免刚性冲击传递至车体影响乘坐舒适性与结构寿命。从功能特性来看，该构架集成了轮对走行单元、一系弹簧悬挂组件、制动执行机构、牵引连接接口四大核心功能模块，轮对采用带耐磨轮缘的整体碾钢车轮设计，轮缘内侧与钢轨内侧贴合实现导向，踏面经过型面优化匹配钢轨廓形，降低轮轨接触应力与磨耗速率；弹簧悬挂组件采用多级刚度匹配设计，垂向设置螺旋钢弹簧搭配阻尼减振器，可过滤轨道不平顺带来的高频振动，横向设置弹性止挡限制构架与车体的横向相对位移，避免过弯时出现过大横移量；制动装置采用单元式制动缸搭配闸瓦结构，制动时闸瓦直接压紧车轮踏面，通过摩擦力实现车辆减速停车，制动管路沿构架侧梁内侧布置，避开走行过程中可能出现的碎石击打、部件运动干涉区域；牵引连接接口设置在构架中部位置，通过牵引销与车体牵引梁连接，可将轮对产生的牵引力、制动力平稳传递至车体，带动整列车前进或减速。设计过程中采用对称式布局思路，以构架纵向中心线为对称轴，两侧轮对、弹簧、制动单元完全对称布置，保证两侧轮轨载荷均匀分配，避免出现偏载导致的单侧轮对异常磨耗；构架主体采用箱型焊接梁结构，由两根纵向侧梁与多根横向横梁组焊而成，侧梁内部设置加强筋板提升抗弯扭强度，横梁预留牵引电机、制动单元的安装定位孔位，所有安装面均经过机加工保证形位公差，确保各部件安装后配合精度符合要求。从安装边界来看，该构架整体宽度适配标准轨距线路的限界要求，轮对内侧距严格匹配标准轨距尺寸，构架上部与车体之间预留足够的垂向、横向运动间隙，满足车辆通过最小曲线半径时的相对位移需求，下部轮对最低点与轨面接触，整体高度适配机车车体底架的安装高度要求，所有外接管路、线缆接口均设置在构架外侧便于检修维护的位置，日常运维时可直接在轨道旁完成闸瓦更换、弹簧检查等常规作业，无需拆卸构架主体。
