小型降压自耦变压器结构设计

这款降压自耦变压器主要面向小功率民用与商用低压供电场景，常见于咖啡壶、茶饮机这类需要将市电电压降至适配工作电压的小型家电控制回路中，也可适配其他对电压转换精度要求不高、功率负载较小的低压用电设备，为其提供稳定的电压转换输出，避免用电设备因输入电压不匹配出现烧毁、工作异常等问题。

从实际用途来看，该自耦变压器区别于普通双绕组变压器，其初次级绕组共用同一组线圈，通过抽头的方式实现电压变换，相比同功率的隔离变压器体积更小、耗材更少、转换效率更高，非常适合小功率、不需要电气隔离的电压转换场景，能够在有限的设备安装空间内完成电压适配功能，不会占用过多设备内部的布局空间。

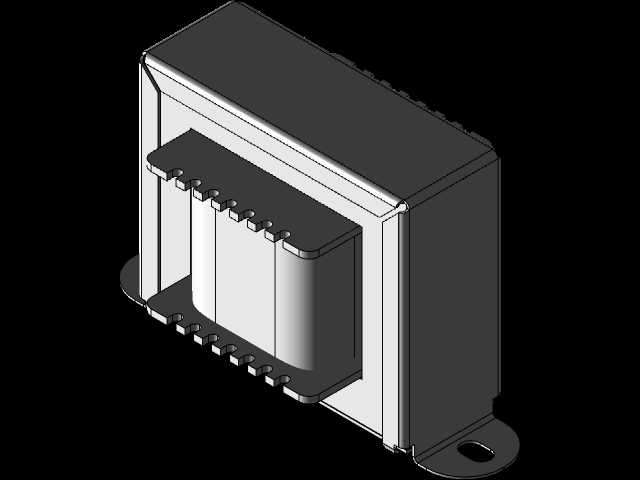

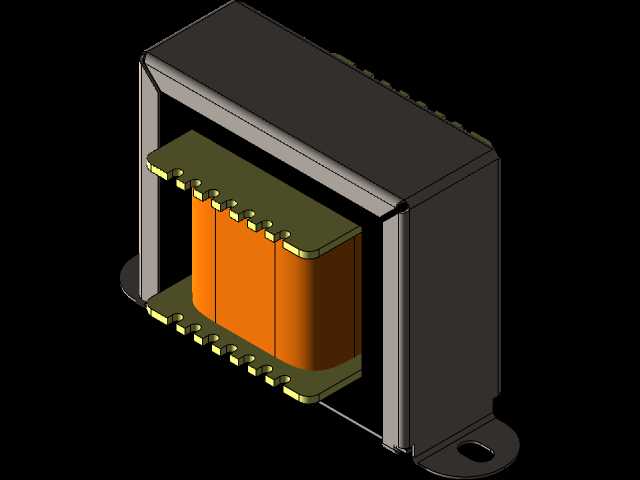

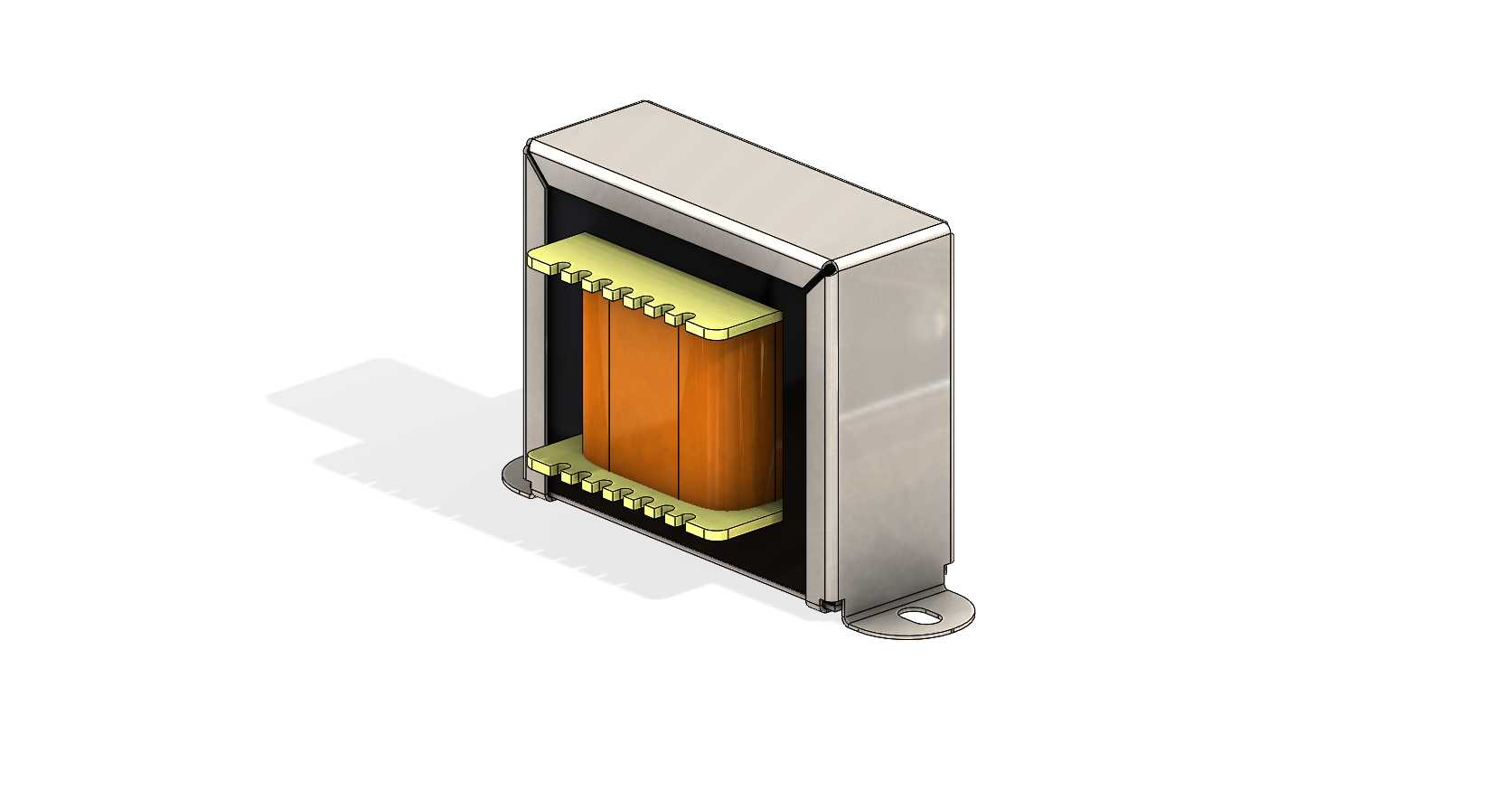

在功能特性上，该产品采用壳式铁芯结构，硅钢片叠压组成的铁芯被外层金属壳体完全包裹，既可以对内部线圈形成结构防护，避免装配、使用过程中磕碰损伤线圈绝缘层，也能一定程度约束漏磁，降低变压器工作时对外界的电磁干扰。线圈采用分层绕制工艺，高低压抽头分别排布在线圈骨架的上下两端，接线端子直接外露在骨架端部，方便生产装配时快速接线，不需要额外复杂的接线转接结构。底部带安装固定孔的金属支脚直接与外壳一体成型，安装时只需要通过螺丝即可将变压器牢固固定在设备内部的安装板上，抗震动性能优异，适配家电产品日常使用中的轻微震动场景。

从设计思路来看，该模型完全还原了小功率自耦变压器的真实结构比例，铁芯的叠厚、线圈的绕制空间、外壳的包覆范围、接线端子的排布间距都按照实际产品的尺寸逻辑搭建，外壳与线圈之间预留了足够的绝缘安全间隙，避免工作时出现击穿风险。安装支脚的开孔位置、开孔尺寸也符合小型家电内部变压器的通用安装规范，能够直接适配多数同规格产品的安装位。整体外形为规整的长方体结构，边角做了轻微的圆弧过渡，没有尖锐凸起，既方便生产时的壳体冲压加工，也能避免装配过程中划伤操作人员或设备内部的其他线材。安装边界上，该模型的整体长宽高尺寸适配小功率家电的内部预留空间，接线端子的朝向、支脚的固定位置都预留了足够的接线操作空间，不会出现装配时工具无法操作、线材弯折半径不足的问题，完全满足实际生产装配的尺寸要求。
