嵌入式非接触射频感应读卡终端结构设计

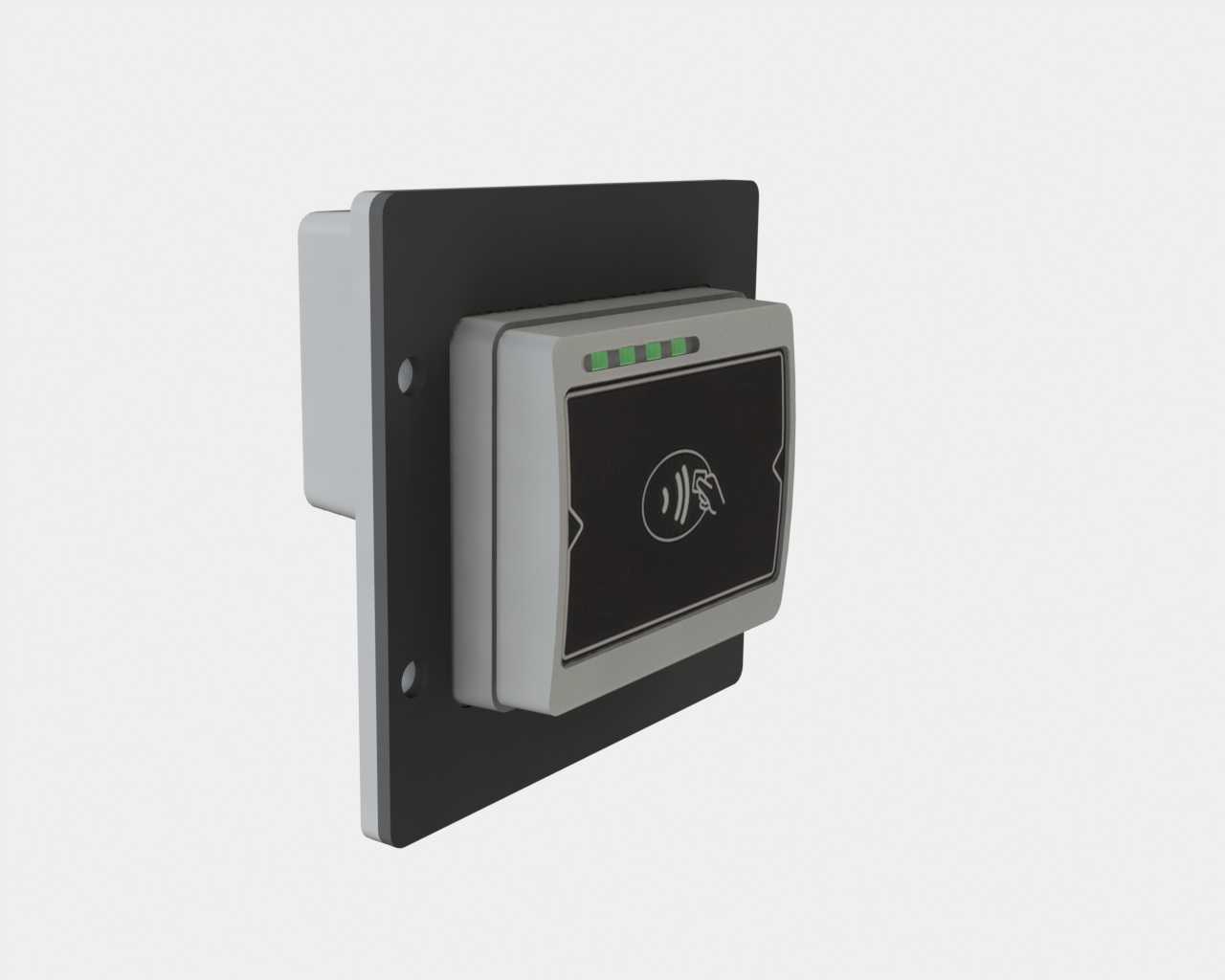

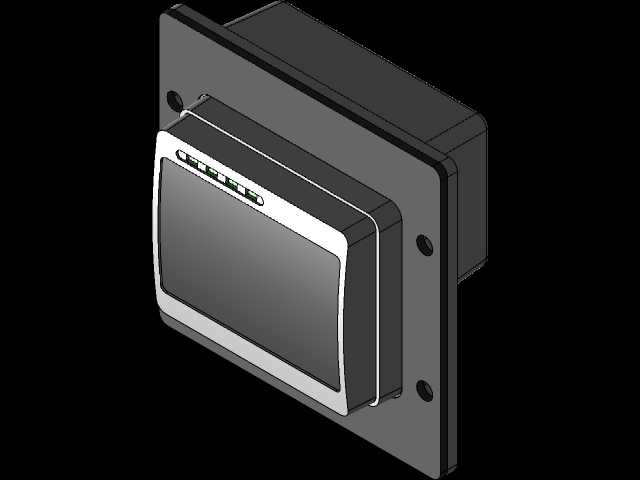

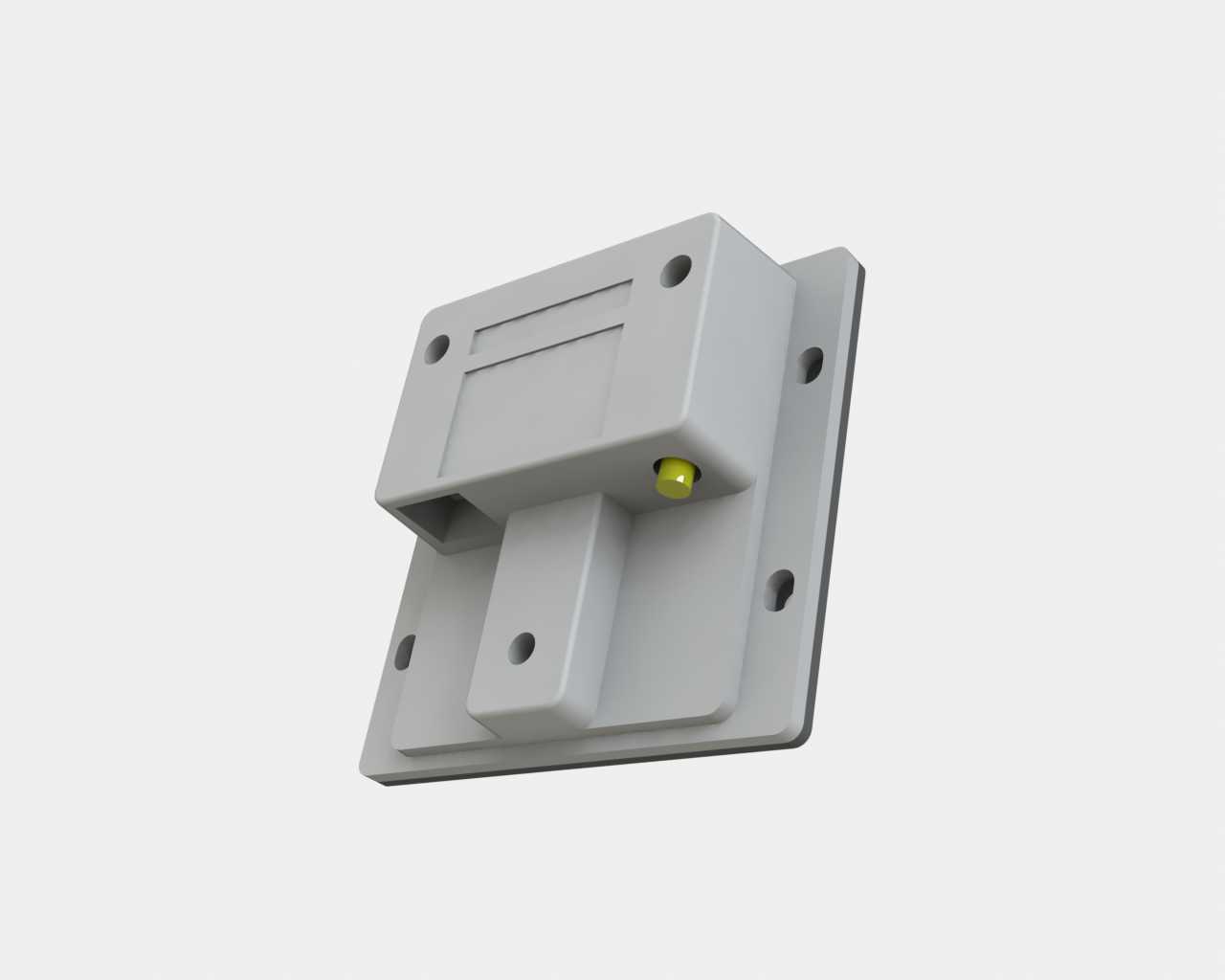

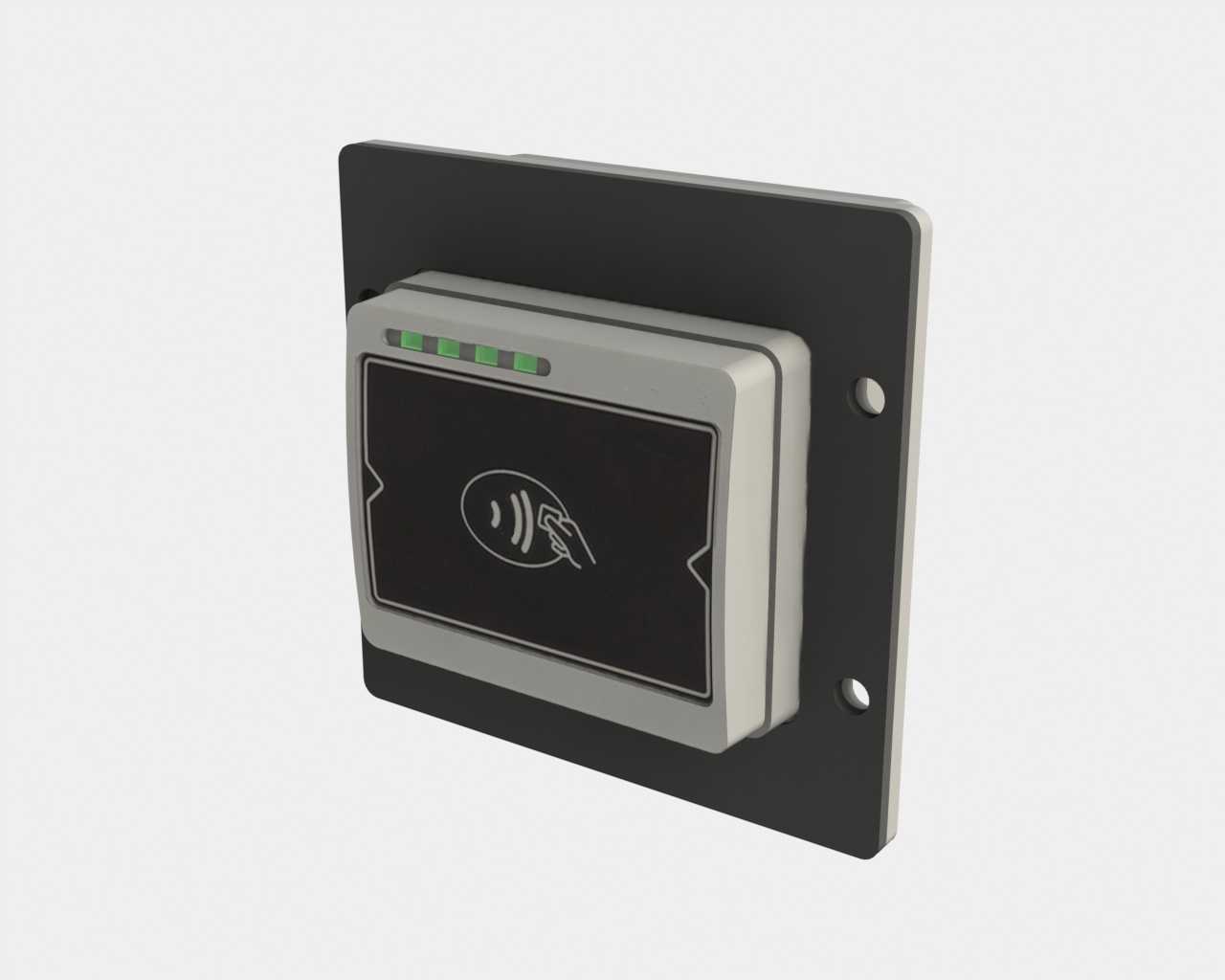

这款非接触式读卡终端主要面向门禁管控、自助终端身份核验、工业设备权限解锁、公共交通票务核验等场景设计，可嵌入各类闸机、自助服务机柜、工业设备操作面板完成安装，无需额外预留突出的外置安装空间，适配多数商用、工业场景的嵌入式集成需求。设备核心功能为通过射频感应技术读取非接触式卡片内的存储信息，无需物理插卡即可完成信息交互，识别响应速度快，可支持常规距离内的卡片快速识别，避免传统插卡式设备易出现的卡滞、触点磨损、异物堵塞等长期使用问题，大幅降低设备后期运维频次。从设计思路来看，整体采用方正嵌入式造型，主体分为前置感应面板与后置安装固定法兰两部分，前置感应区域做了内凹式轮廓标识，清晰标注感应操作范围，用户可快速找准读卡区域，减少无效操作；顶部设置多颗状态指示灯，可通过不同灯光组合反馈设备通电、读卡成功、识别异常等工作状态，无需额外外接显示模块即可让用户直观掌握设备运行情况。安装边界方面，后置法兰板为标准方形结构，对角设置两个沉头安装孔位，可通过螺丝直接固定在预制的面板安装开孔上，安装孔位做了沉头处理，固定后螺丝端面与法兰表面齐平，不会突出影响设备整体嵌入后的平整度，也避免螺丝凸起剐蹭周边布线或其他组件；设备主体厚度控制适配常规面板的安装深度，嵌入后感应面板与安装面基本齐平，不会过度占用机柜或设备内部的布线空间，也不会在面板外侧形成突兀的突出结构，适配各类对外观整洁度有要求的集成场景。外壳采用硬质耐磨工程塑料材质，表面做哑光防刮处理，长期高频触摸使用也不易留下明显划痕或指纹残留，前置感应面板做了密封处理，可阻挡日常泼溅的液体、浮尘进入设备内部，适配半户外、人流密集的公共场景使用需求，设备边角均做了小圆角过渡处理，无尖锐棱角，安装使用过程中不会剐蹭操作人员或过往人员，兼顾使用安全性与外观整洁度。
