AA干电池外观结构三维设计模型

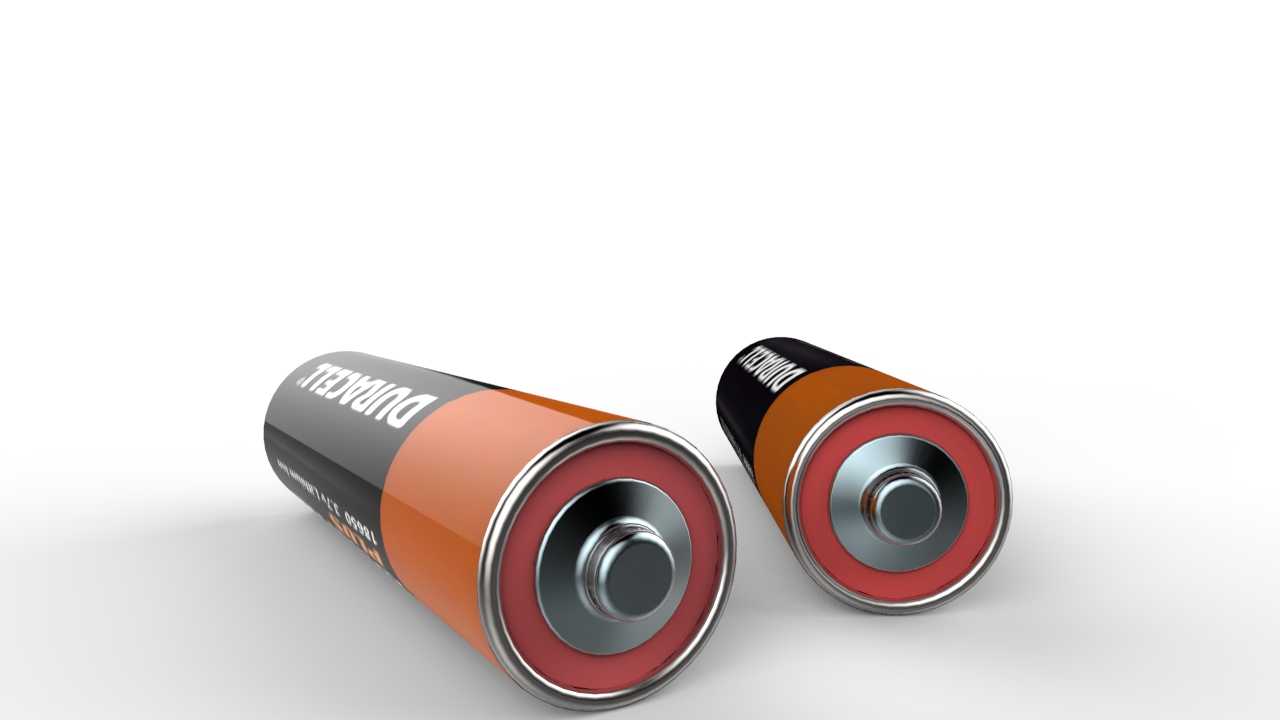

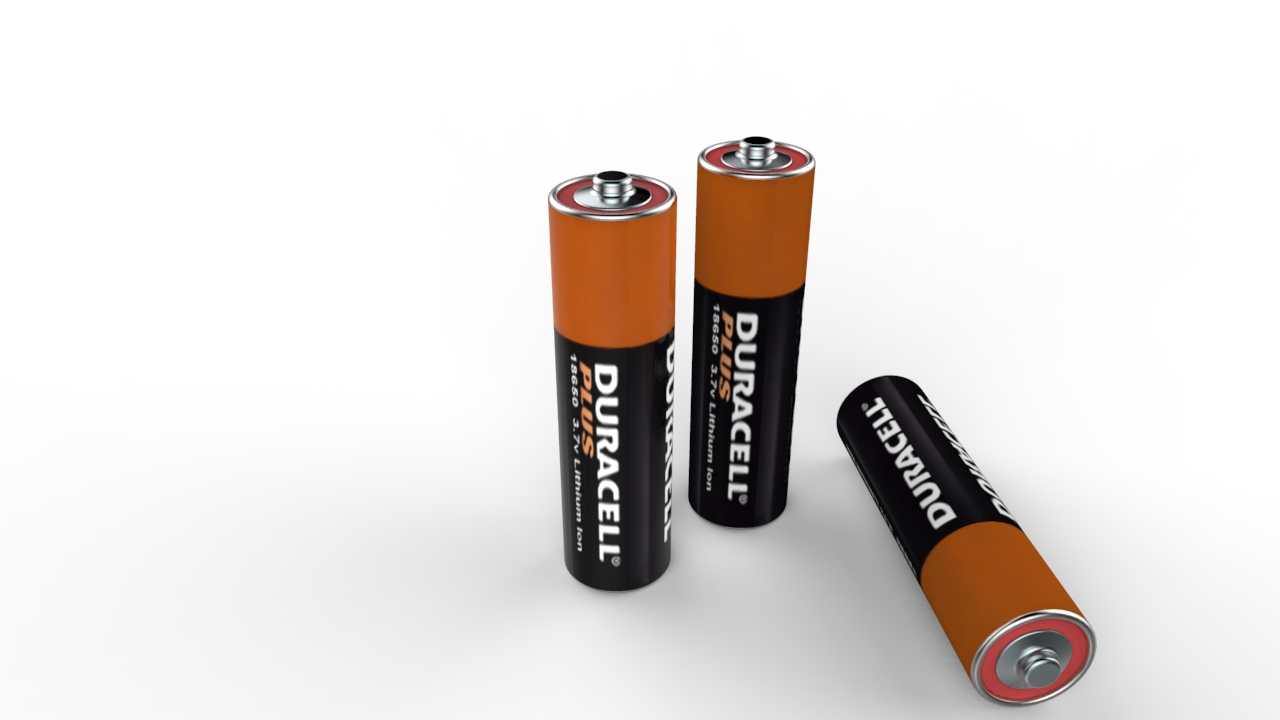

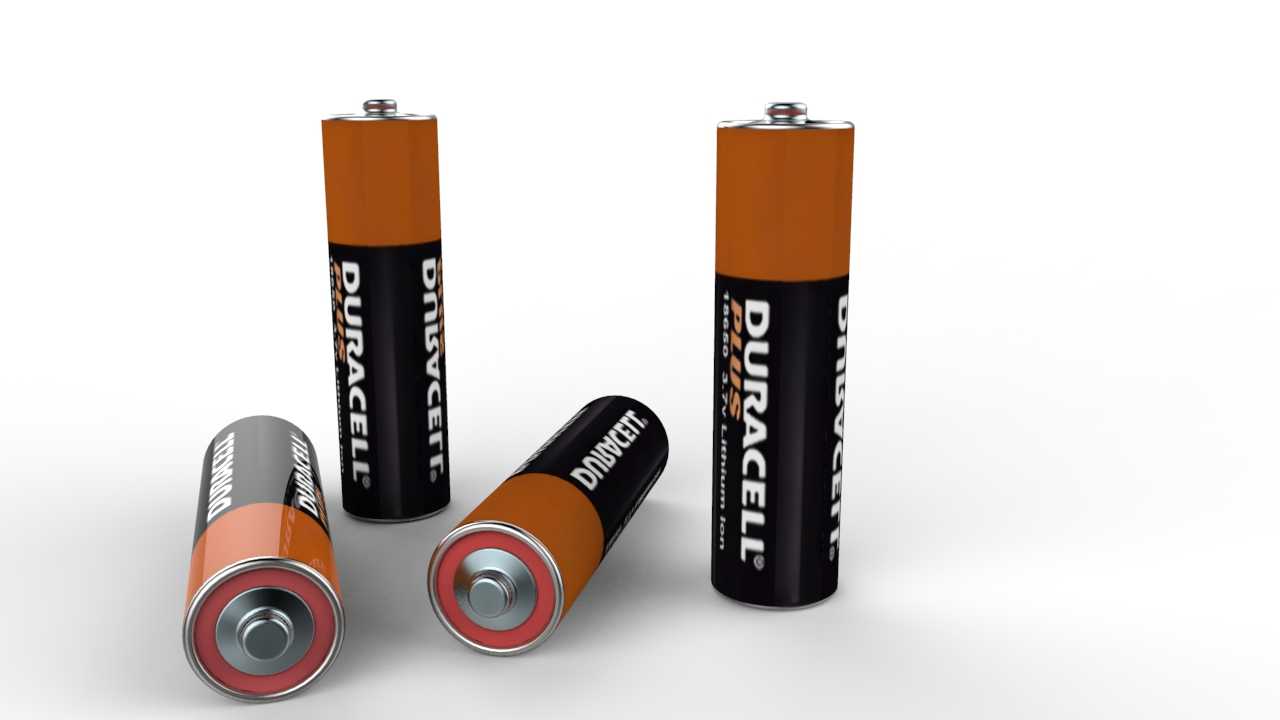

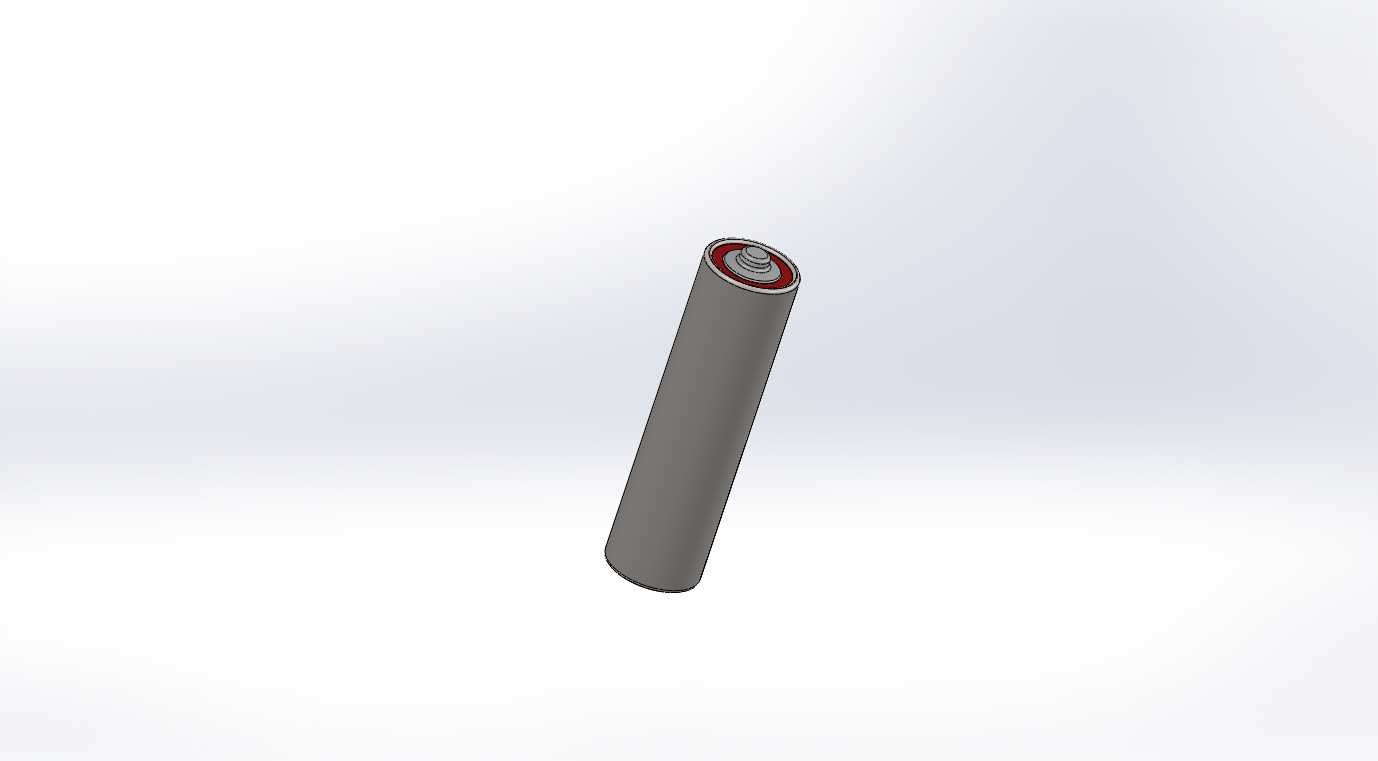

AA电池作为民用领域应用最广泛的圆柱型干电池品类，日常覆盖家用小电器、数码外设、儿童玩具、便携测量工具、低功耗工控传感终端等诸多场景，是脱离固定供电场景下最易获取的便携直流供电载体，其标准化的外形尺寸经过多年行业迭代已经形成全球通用的规格共识，能够适配绝大多数通用电池仓的安装要求，无需额外定制适配结构即可直接替换使用。本次设计的AA电池三维模型，完全遵循行业通用的尺寸规范进行构建，整体为标准圆柱结构，外径严格匹配通用AA电池14mm的行业标准值，整体高度控制在50mm的常规尺寸区间，能够完全适配常规AA电池仓的安装边界，无论是串联排布的多电池仓结构，还是单电池独立供电仓，都可以直接调用该模型完成装配干涉校验，无需反复调整尺寸参数。模型构建过程中采用旋转特征作为主体成型的核心思路，先通过草绘绘制电池半剖面的轮廓线，涵盖金属正极凸起端、正极密封绝缘圈、钢壳主体段、负极底盖的完整剖面结构，再通过中心轴旋转生成基础实体，之后分别对不同功能区域进行细节拆分：正极区域还原了金属凸点的圆弧过渡结构，保证与电池仓正极弹片的接触面积符合导电要求，绝缘密封圈还原了红色环形的台阶结构，既区分了不同部件的材质边界，也还原了实际产品中密封防漏的结构形态；钢壳主体部分还原了包装覆膜的区域分界，区分了品牌标识区与绝缘包覆区的表面分界；负极区域还原了平底金属端盖的凹陷结构，匹配电池仓负极弹簧的接触定位需求。在实际产品开发流程中，该模型可直接用于消费电子产品的电池仓结构匹配验证，设计人员可以直接将模型导入装配环境，校验电池仓的弹片行程、仓体内径、仓盖闭合间隙等关键尺寸，避免开模后出现电池装不进、接触不良、仓盖卡滞等问题；同时也可用于产品演示动画中的电池安装环节渲染，还原真实的产品使用操作流程，提升演示内容的真实感。模型在细节处理上兼顾了结构准确性与渲染表现力，不同部件的表面质感做了区分：金属电极部分做了金属镀铬的反光质感设置，绝缘密封圈做了哑光塑料的材质属性，钢壳覆膜部分做了半哑光的印刷面质感，能够直接用于渲染输出产品宣传素材，无需额外调整材质参数。
