桌面级小型台式数控加工设备结构设计

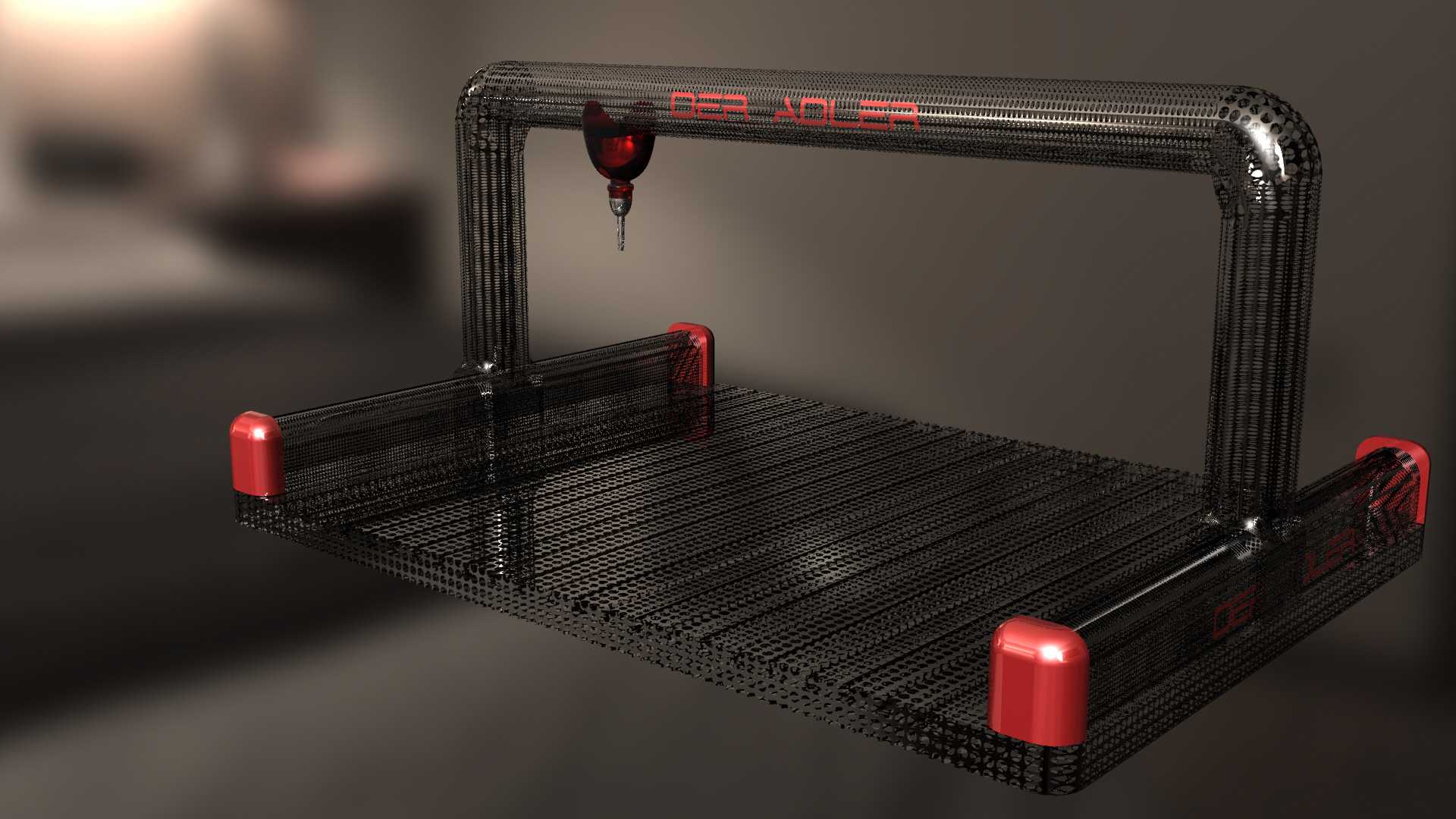

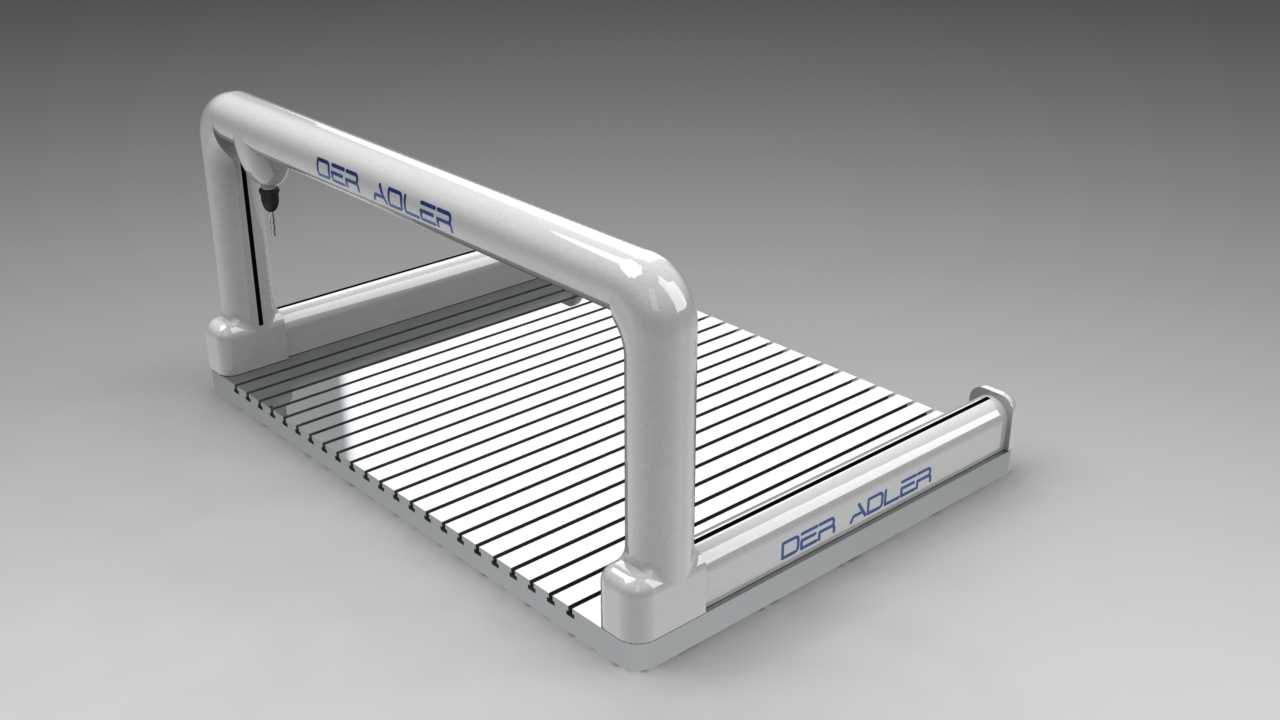

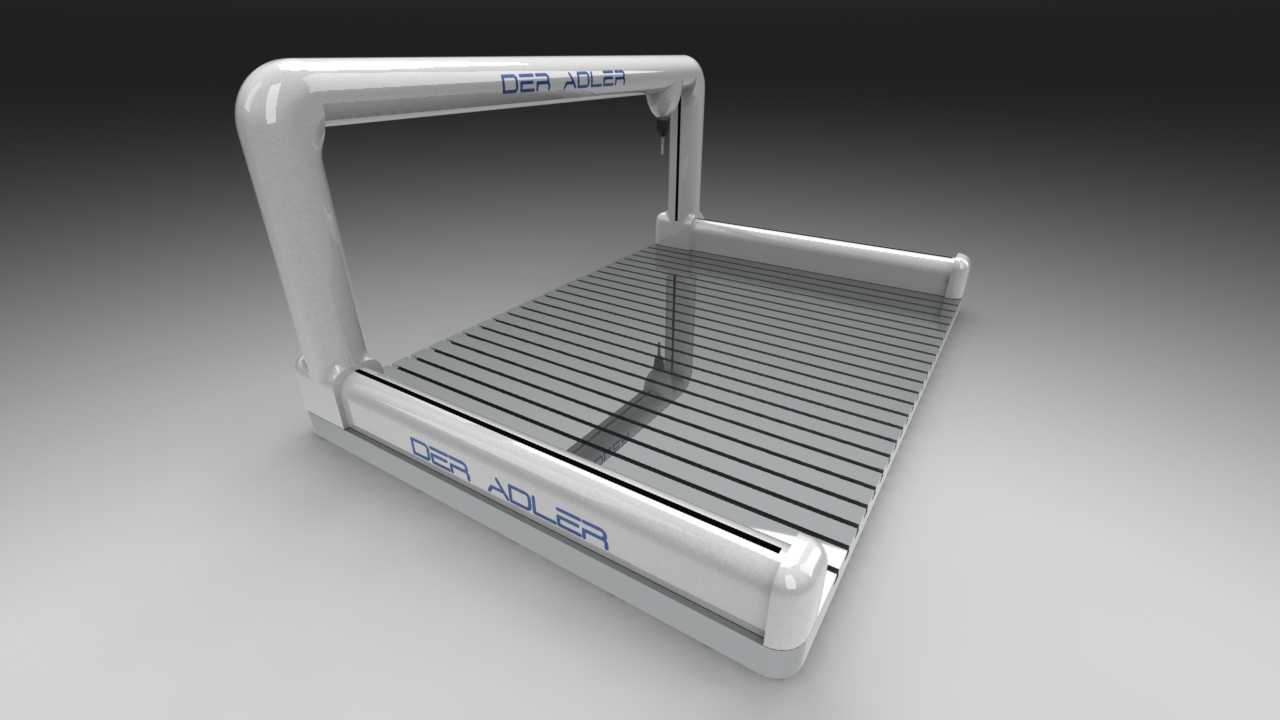

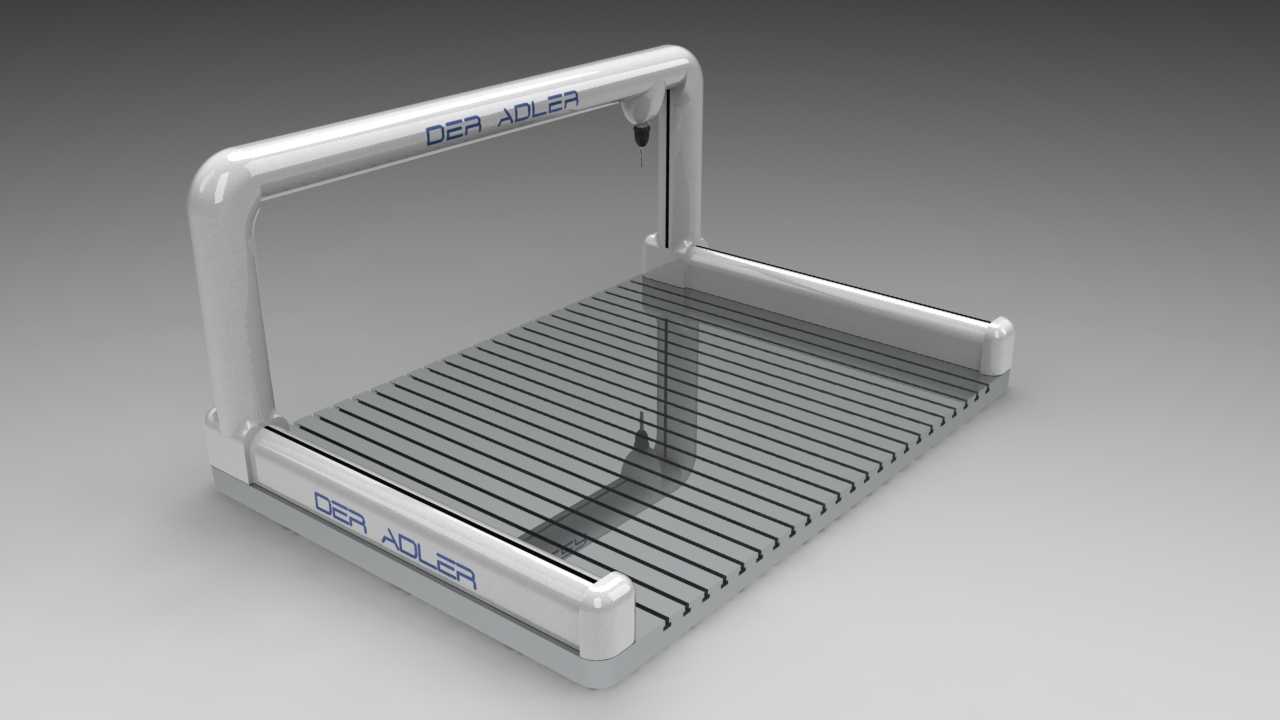

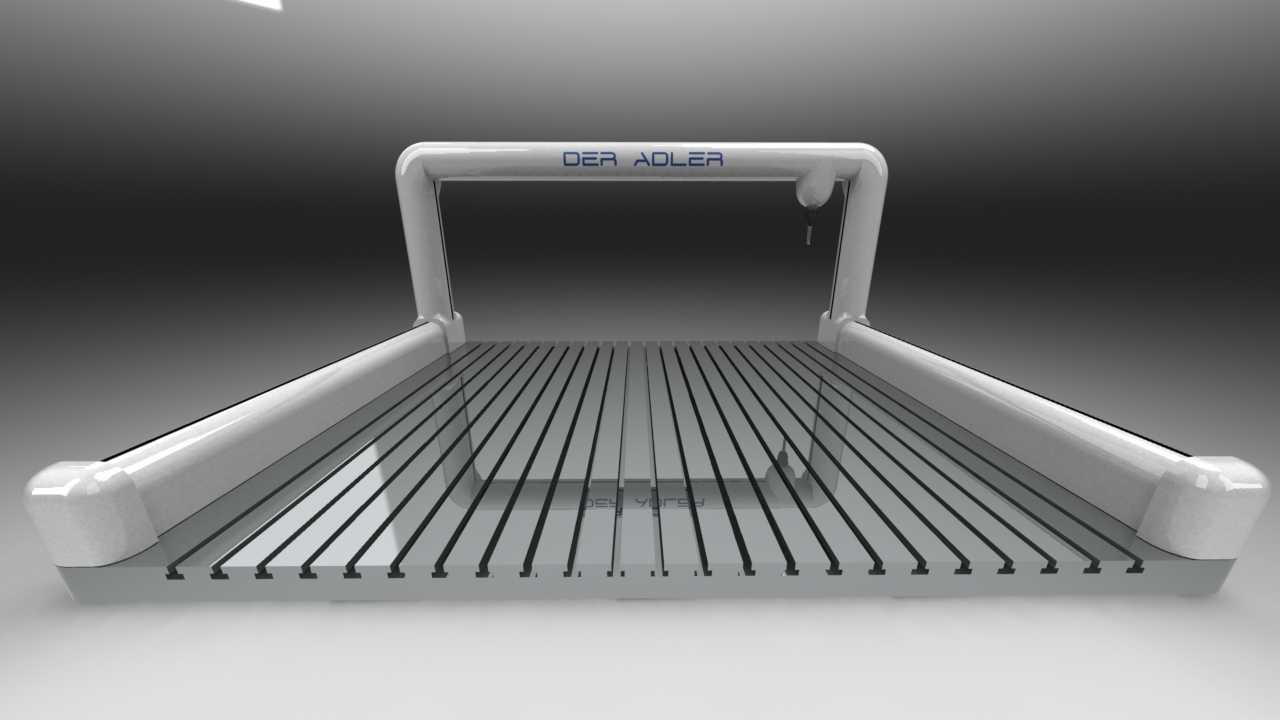

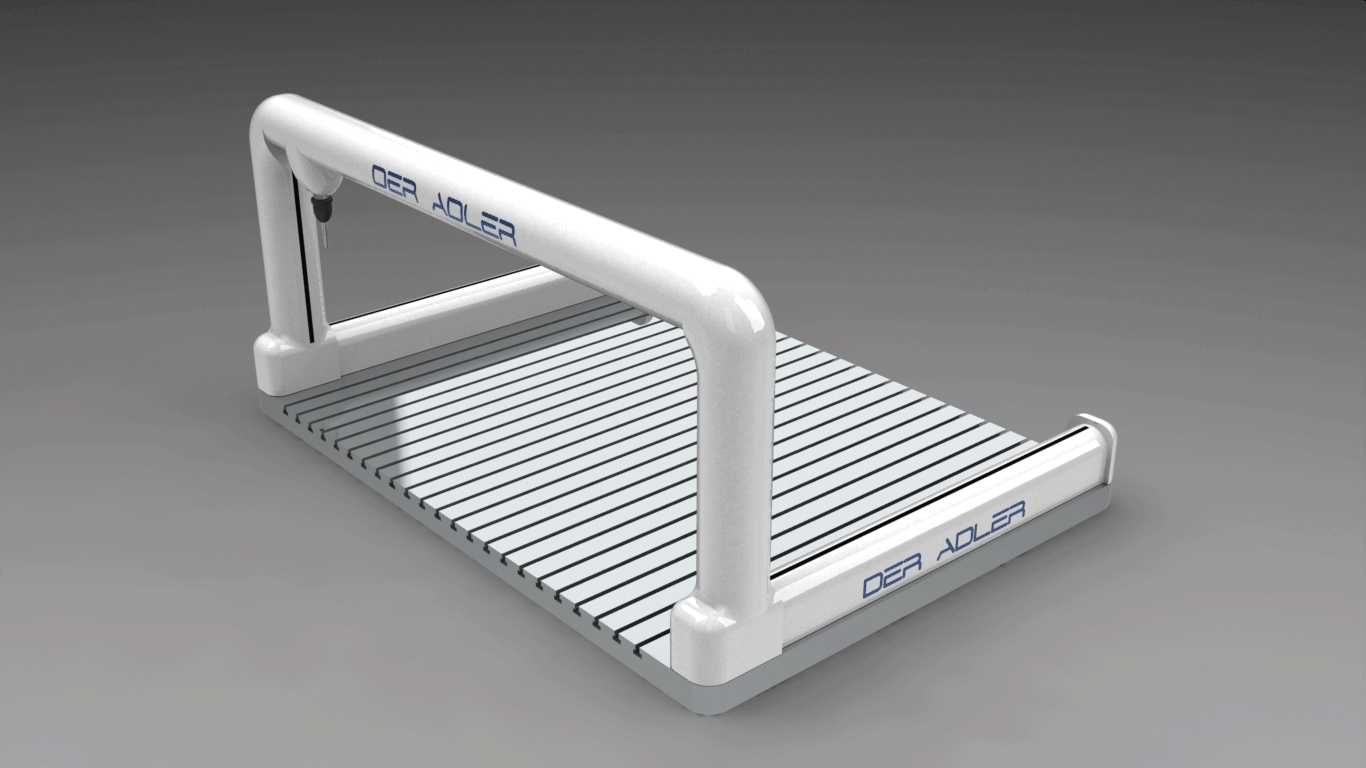

这款桌面级台式数控加工设备，主要面向小型精密零件加工场景，适配个人工坊、院校实训教学、小型研发工作室的轻量加工需求，可完成小型金属件、工程塑料件、软质复合材料的铣削、钻孔、轮廓雕刻等加工作业，填补了大型工业机床无法覆盖的小空间、小批量、高精度小件加工的场景空白。设备采用龙门式框架结构设计，整体框架采用一体化弯折成型的高强度型材打造，U型龙门架横跨在工作台两侧，将加工主轴集成在龙门横梁的滑动模组上，相比传统悬臂式小型数控设备，这种对称式框架结构能大幅降低加工过程中的结构形变，提升高速走刀时的加工稳定性，减少加工震颤带来的工件表面粗糙度超差问题。工作台采用栅格式条状台面设计，台面预留标准T型槽安装位，可适配通用夹具、平口钳、小型真空吸附台等多种装夹结构，最大装夹尺寸适配常规小型零件的加工边界，设备整体占地面积仅相当于常规台式电脑主机的摆放空间，无需专门的设备安装地基，放置在稳固的水平工作台面上即可完成调平使用，对安装场地的承重、空间要求极低，适合空间有限的小型加工场景使用。在功能设计上，该设备将驱动模组、传动丝杆、润滑管路全部集成在框架内部，外部无裸露的传动部件，既可以避免加工过程中切屑、切削液飞溅进入传动结构影响设备精度，也能降低操作过程中人员触碰运动部件的安全风险。加工主轴采用高速低噪电主轴，可适配不同直径的标准铣刀、钻头、雕刻刀，配合多轴联动的运动控制系统，可完成平面铣削、曲面加工、点位钻孔、复杂轮廓雕刻等多种加工工序，针对小型手板件制作、教学演示加工、小批量定制零件生产的需求做了专门的参数适配，加工精度可满足常规精密小件的公差要求。设备的操作交互区域做了集成化设计，走线全部隐藏在框架型材的内腔中，外部仅预留操作接口与电源接口，整体外观采用流畅的圆弧过渡设计，没有尖锐的突出棱角，既提升了设备整体的视觉整洁度，也能减少操作过程中的磕碰风险。在安装边界设计上，设备底部预留可调式水平支撑脚，可根据放置台面的平整度快速调平，无需额外的安装固定件，设备后侧预留排屑与除尘接口，可适配小型工业吸尘器完成加工过程中的切屑收集，避免加工粉尘扩散到作业空间中，适配室内作业的环境要求。
