工业控制室办公与电气柜布局方案

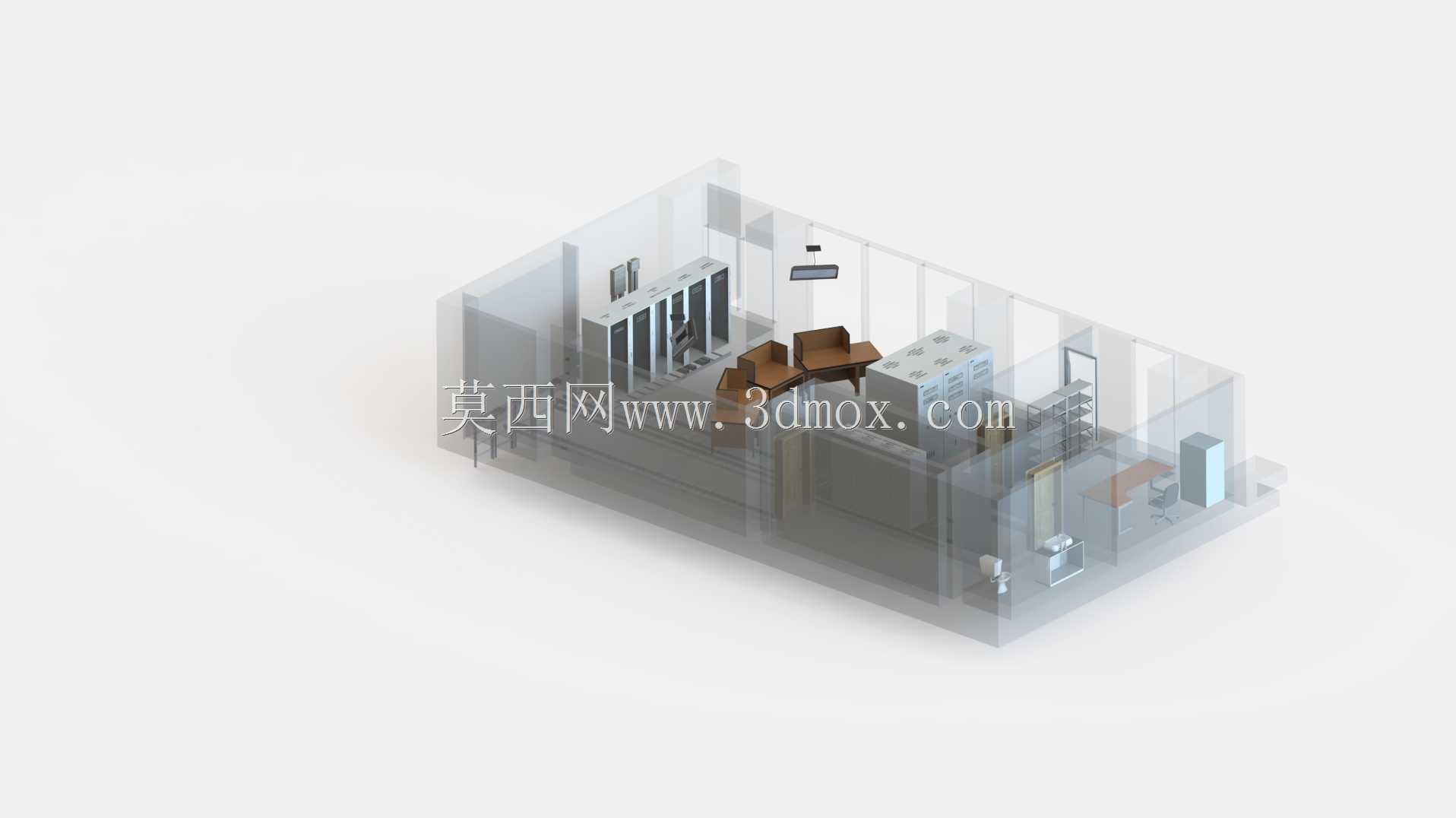

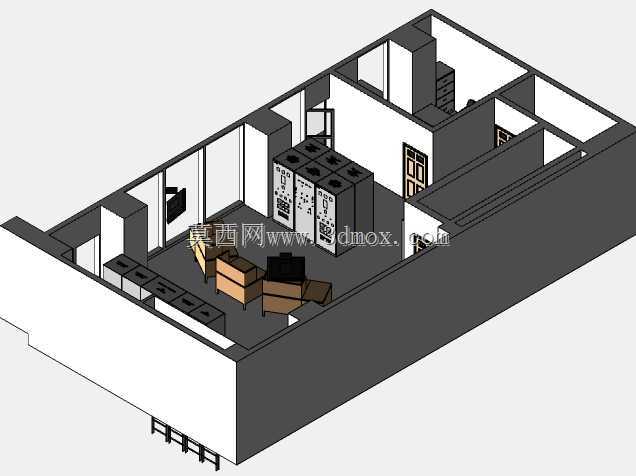

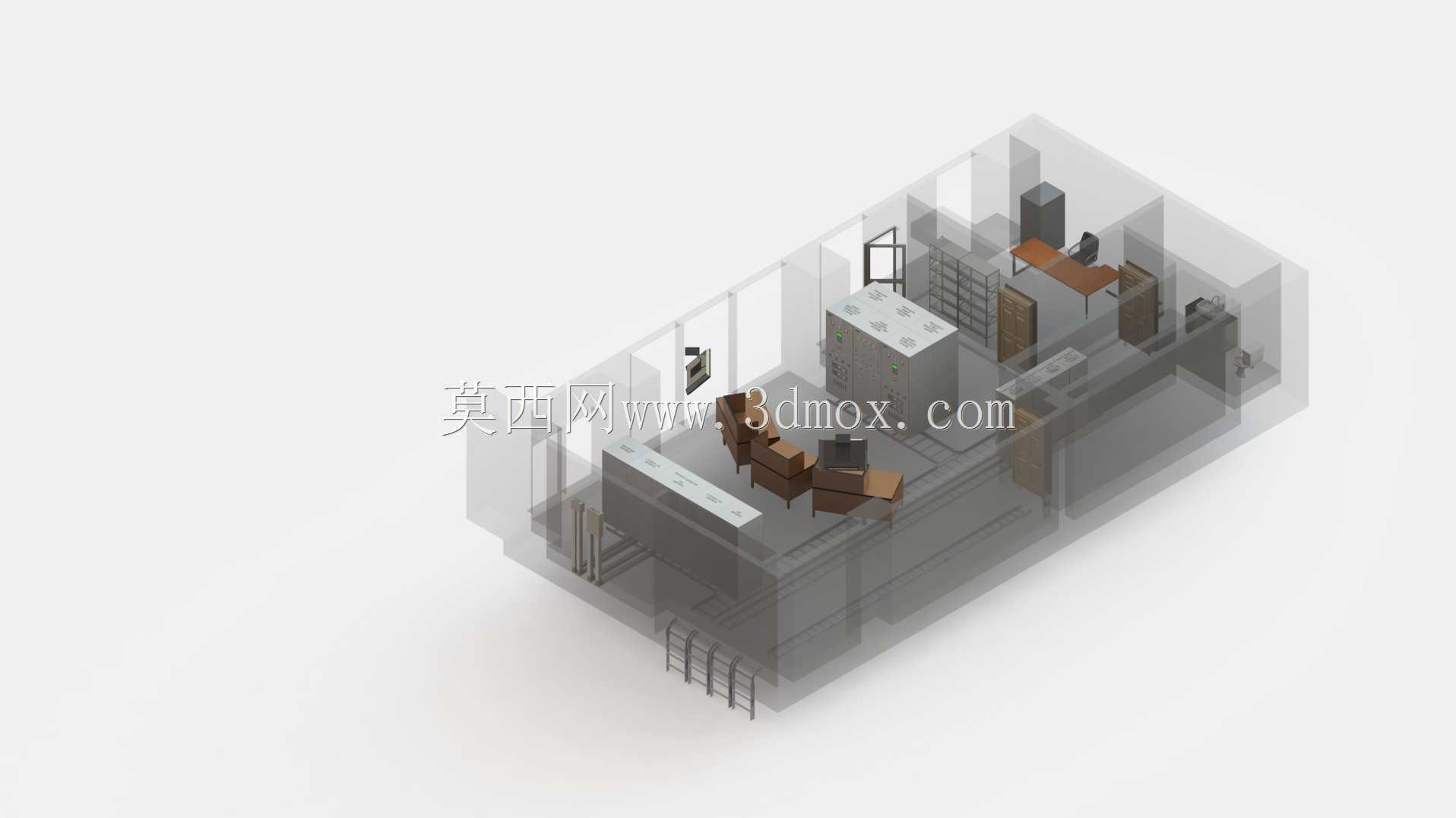

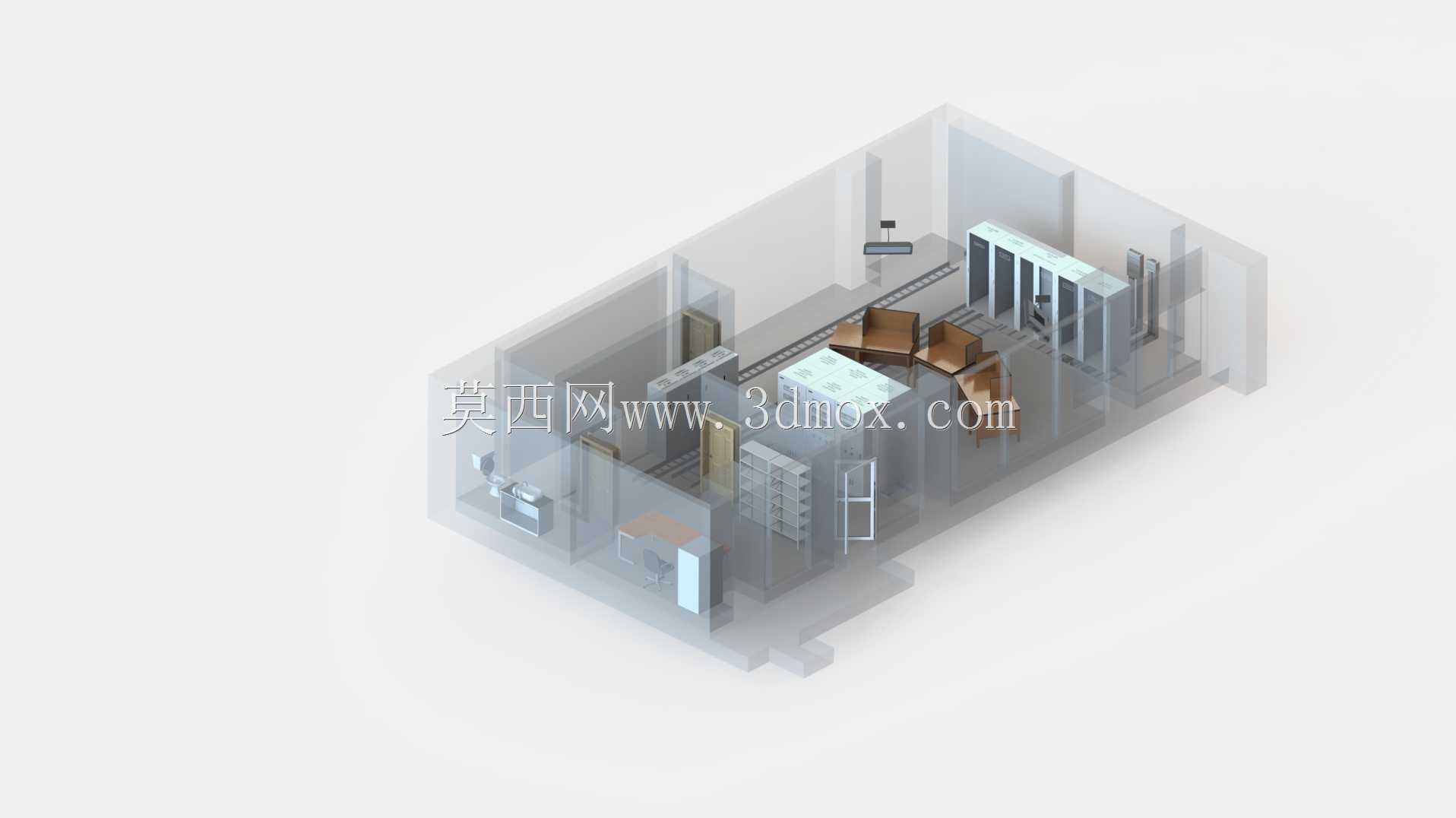

　　该三维方案呈现的是工业厂区内集中监控与电气控制共用空间的完整布置，核心区域沿侧墙排布成列控制柜，柜体预留前后维护通道，柜前通道宽度满足单人操作与柜门完全开启需求，柜后通道兼顾线缆敷设、端子排检修与通风散热。空间另一侧设置办公工位，用于值班人员记录运行参数、查看监控画面与办理操作票，工位与电气柜之间通过实体隔断或安全距离划分，避免人员走动时误碰带电柜体，也降低设备运行噪声对办公区的干扰。电缆支撑系统沿柜体顶部与墙面分层架设，强电桥架与弱电桥架保持规范间距，减少动力线缆对信号线缆的电磁干扰；从桥架到柜体的进线段采用电线槽规整收纳，线槽转角处设置圆弧过渡，防止线缆外皮划伤，槽盖可快速拆卸，便于后期增减回路。设计阶段先依据柜体数量、

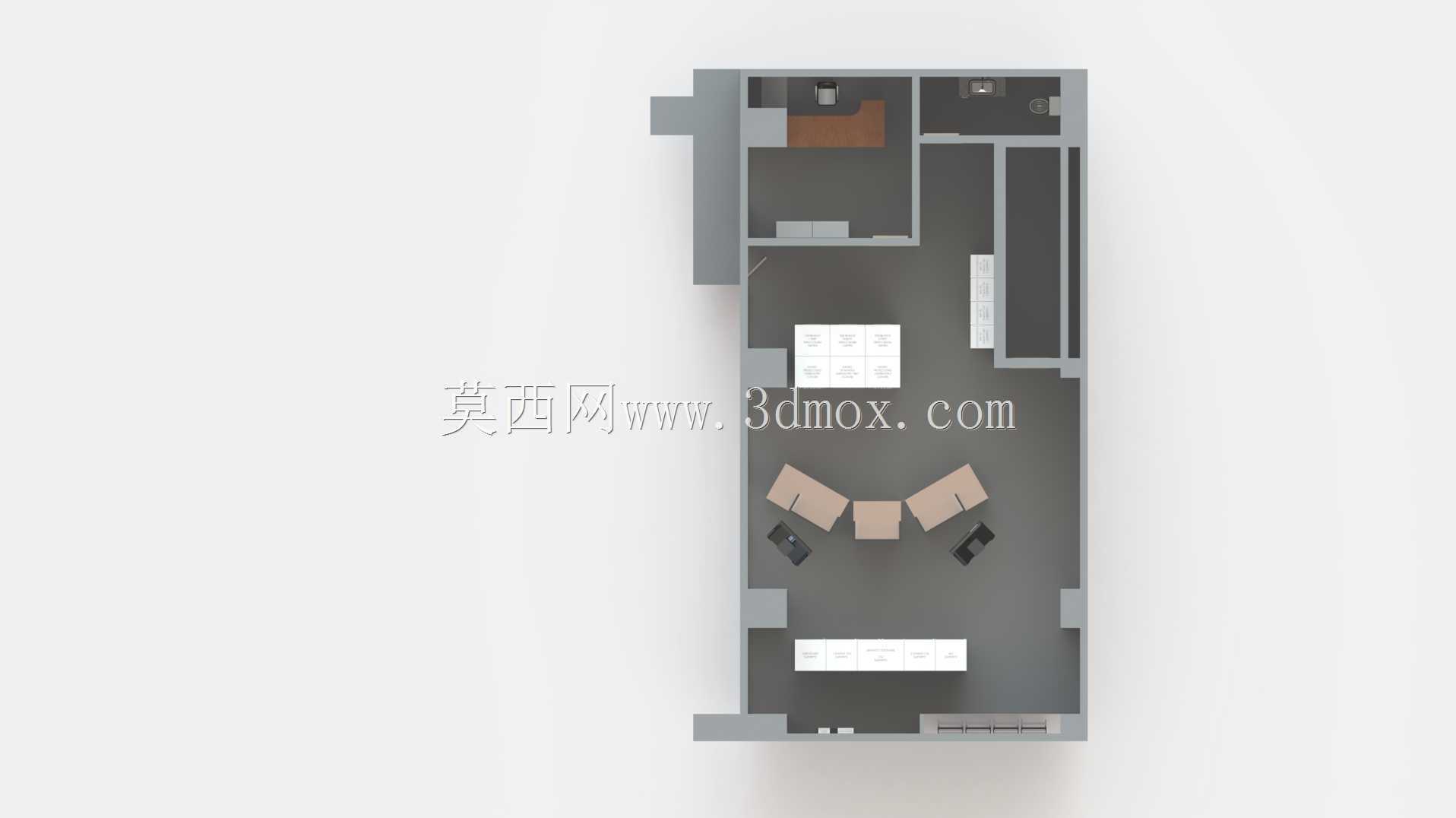

　　单柜外形尺寸和维护规范确定电气区净宽，再结合值班人数、桌椅尺寸和通行路线布置办公区，同时核对门洞位置，保证整柜进场时无需额外拆解。柜体底部与基础槽钢可靠连接，进出线孔在柜体就位后做防火封堵，顶部桥架的支吊架间距按线缆满载荷载核算，避免长期运行出现挠度变形。办公区的桌椅摆放避开消防通道与应急出口，显示器朝向避免正对窗户产生眩光，墙面预留通讯与电源接口。整个空间的安装边界需考虑建筑梁下净高对顶部桥架的限制，以及地面垫层厚度对柜体固定方式的影响；线槽与桥架的连接段保证接地连续，所有可开启金属部件均接入等电位系统。该模型可直接用于结构干涉检查、施工交底和运维培训，帮助设计者在施工前发现通道宽度不足、线缆交叉、柜门开启碰撞等常见问题，减少现场返工。
