履带式自主救援作业机器人结构设计

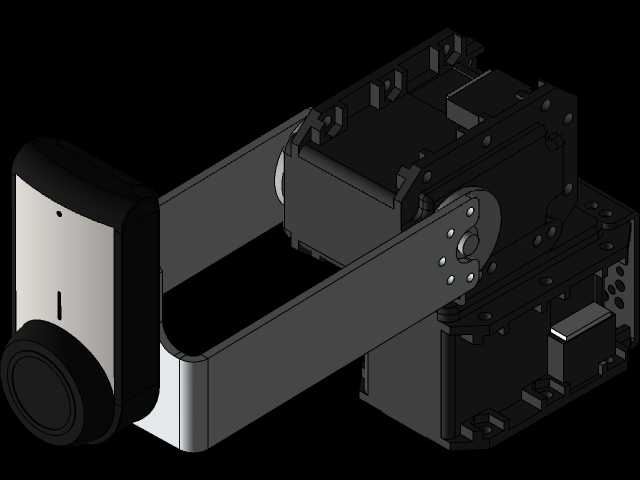

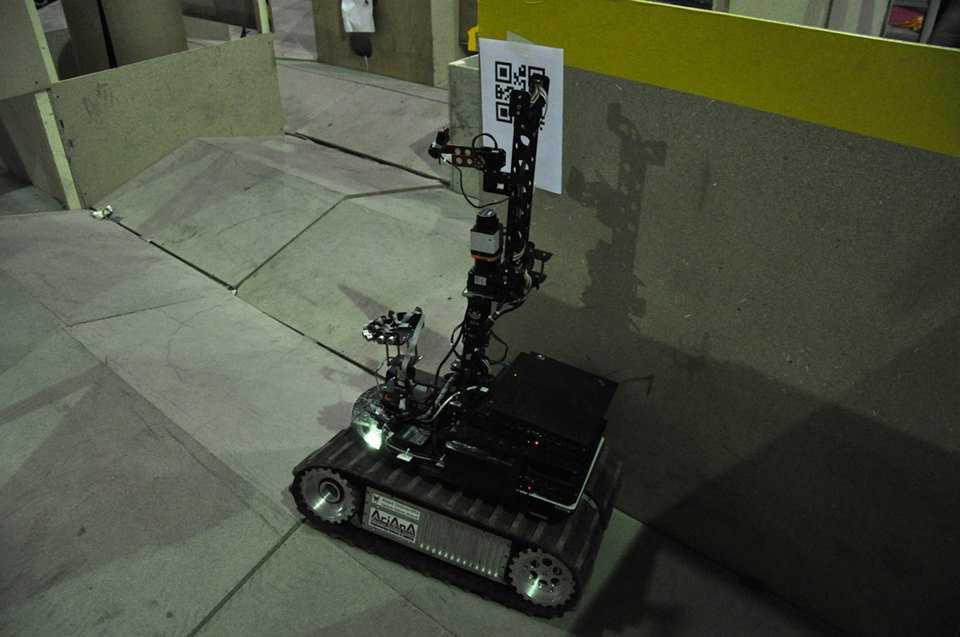

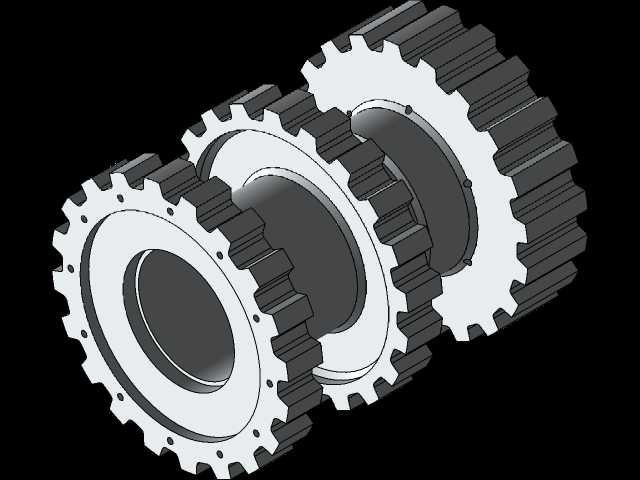

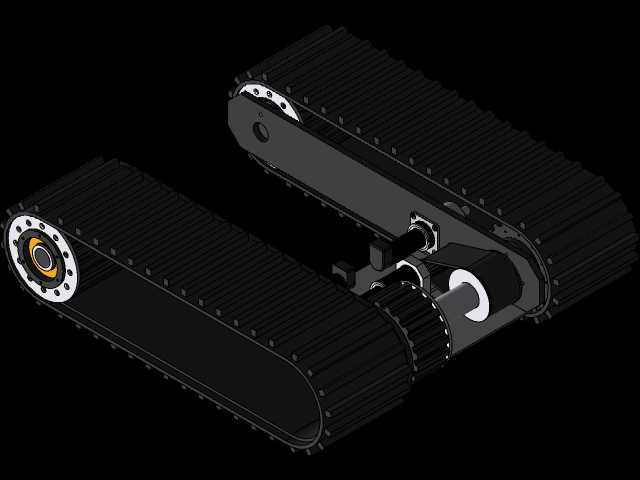

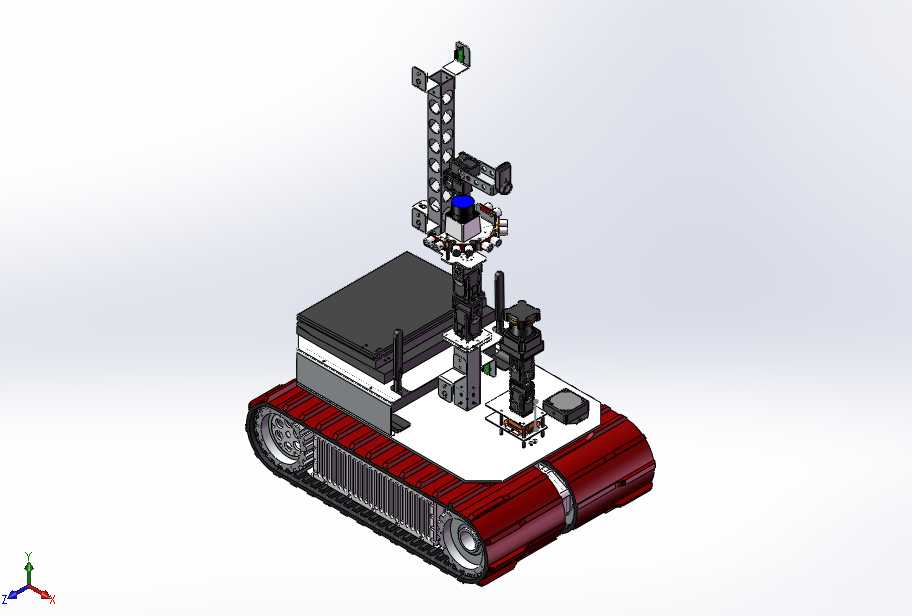

这款履带式自主救援作业机器人，主要面向地震坍塌、建筑垮塌、化工泄漏等高危灾害现场的应急救援场景，能够替代救援人员进入存在二次坍塌、有毒有害气体、高温缺氧等风险的封闭或半封闭空间，完成环境探测、受困人员定位、现场态势回传等核心作业任务，有效降低救援人员的作业风险，提升灾害救援的响应效率与作业覆盖范围。设备整体采用履带式移动底盘作为承载基础，履带结构选用大接地比压的防滑设计，能够在碎石堆、松散瓦砾、倾斜坡面等复杂非结构化路面稳定行进，可跨越一定高度的垂直障碍与宽度沟壑，适配灾害现场杂乱无章的通行条件，底盘上部预留了标准化的载荷安装平面，可根据不同救援任务需求快速更换搭载模块。设备搭载的多自由度立式作业臂集成了多类传感探测单元，可完成升降、旋转、俯仰等多维度动作，能够将探测模块抬升至不同高度，越过前方遮挡障碍完成大范围环境扫描，臂体末端可根据需求加装生命探测传感器、气体检测模块、高清摄像单元、小型作业抓手等组件，既可以完成现场环境参数的实时采集回传，也可完成小型障碍物移除、受困人员物资递送等轻量作业任务。在设计思路上，整体采用模块化分层设计逻辑，底层为动力行走单元，将驱动电机、传动组件、供电模块集成在底盘内部，降低整机重心提升行进稳定性，中层为控制运算单元，集成导航控制、数据处理、信号传输模块，上层为作业搭载单元，通过快装接口实现不同功能模块的快速切换，兼顾整机的通用性与任务适配性。整机外形尺寸充分考虑狭窄空间的通行需求，宽度适配常见建筑坍塌后的残存通道宽度，整机高度在作业臂收拢状态下可满足低矮缝隙的进入要求，作业臂完全伸展后的探测高度可覆盖常规室内空间的上层区域，各外部组件均做了圆角防撞处理，避免在瓦砾堆中行进时发生勾挂卡滞，所有外接接口均采用密封防护设计，可适配潮湿、多粉尘的恶劣作业环境，底盘两侧的履带张紧机构可根据路面情况调整张紧度，保障复杂路面下的行走可靠性，整机的重量分布经过优化，在爬坡与越障时可保持足够的抓地力与抗倾覆能力，能够在大坡度坡面稳定停靠作业。
