10mm反向锁定PCB尼龙支撑螺柱结构

这款PCB支撑螺柱是电子装配领域常用的板件固定连接件，主要应用于各类工控设备主板、消费电子内部电路板、电源模块组件、通讯设备板卡的安装固定场景，用来在PCB板与安装基座之间形成稳定的支撑间隔，既可以避免电路板背面焊点与金属基座接触造成短路风险，也能为板底预留出足够的布线、散热空间，同时缓冲设备运行过程中产生的轻微振动，降低板件受振出现焊点松脱、元器件移位的概率。

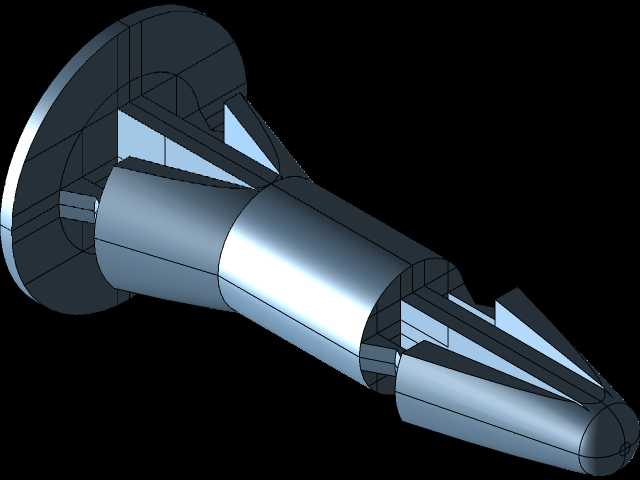

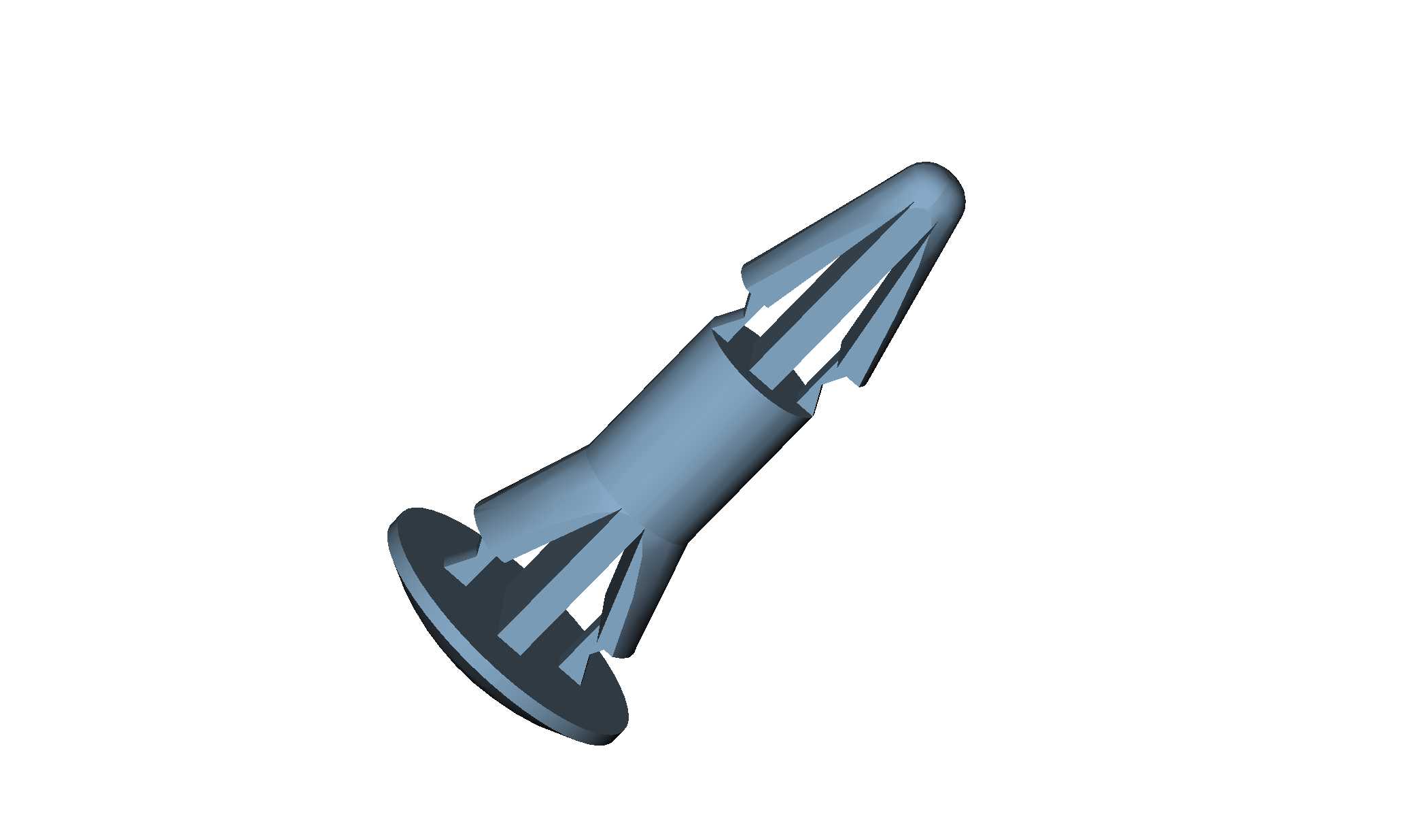

这款支撑件采用尼龙材质注塑成型，整体为对称式双向膨胀卡接结构，两端均设计有带导向锥面的分叉卡爪，中部为等径的支撑柱身，底部带有圆形限位法兰盘。设计过程中充分考虑了无工具快速装配的需求，两端卡爪均做了大角度导入锥面处理，安装时只需将一端对准安装基座的预制孔位垂直按压，分叉卡爪受孔壁挤压向内收缩，穿过孔位后卡爪自动弹开复位，配合底部法兰面即可完成基座端的固定；另一端对准PCB板上对应的安装孔重复按压操作，即可实现电路板与基座之间的间隔支撑，全程无需螺丝、螺母等额外紧固件，也不需要专用安装工具，能够大幅提升电子装配环节的作业效率。

这款螺柱的有效支撑高度为10mm，适配的安装孔直径范围经过精准校核，两端卡爪的膨胀锁紧力度经过反复优化，既可以保证安装后卡接牢固，不会因为日常的设备搬运、轻微振动出现松脱掉落，也不会因为卡接力过大导致PCB板受压变形，避免板件应力过大造成铜箔断裂、元器件引脚脱焊的问题。尼龙材质本身具备良好的绝缘性能与韧性，相比金属支撑柱不需要额外加装绝缘垫圈，同时具备一定的耐温、耐老化性能，能够适配多数常规电子设备的内部工作环境。反向锁定的结构设计让卡爪在穿过安装孔后形成倒钩式限位，即使受到垂直方向的拉扯力也不会轻易脱出，相比普通直插式支撑柱的固定可靠性更高，适合有一定抗振要求的设备内部使用。柱身的加强筋结构在不增加整体壁厚的前提下提升了柱体的轴向抗压能力，避免安装按压过程中柱身出现弯折断裂，同时控制了产品的材料用量，兼顾了结构强度与生产成本。
