聚氯乙烯绝缘配线槽布线组件结构设计

这款聚氯乙烯材质的配线槽组件，是电气柜内布线、设备电控系统走线、工业现场线缆整理场景中常用的布线防护部件，主要用于规整控制柜内的强弱电线路，将零散的控制线缆、动力线缆有序收纳在槽体内部，既可以避免线缆散乱堆积影响柜内散热，也能防止线缆被设备内的尖锐金属边角剐蹭破损，降低线路短路、绝缘层破损带来的安全隐患，同时也能大幅提升后期线路检修、线路改造的作业效率，运维人员可以快速定位对应线缆的走向，无需在杂乱的线堆中逐一梳理。

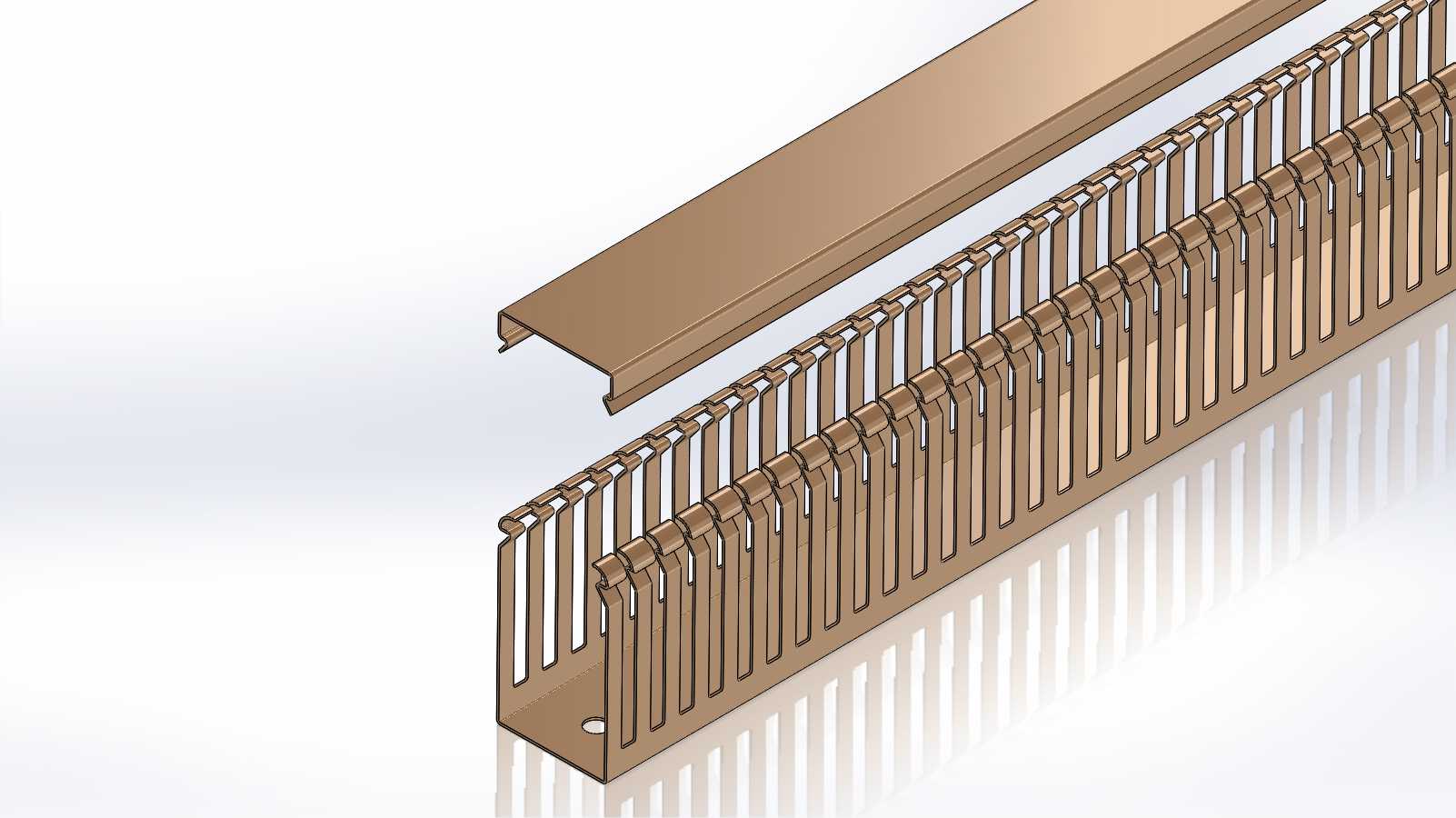

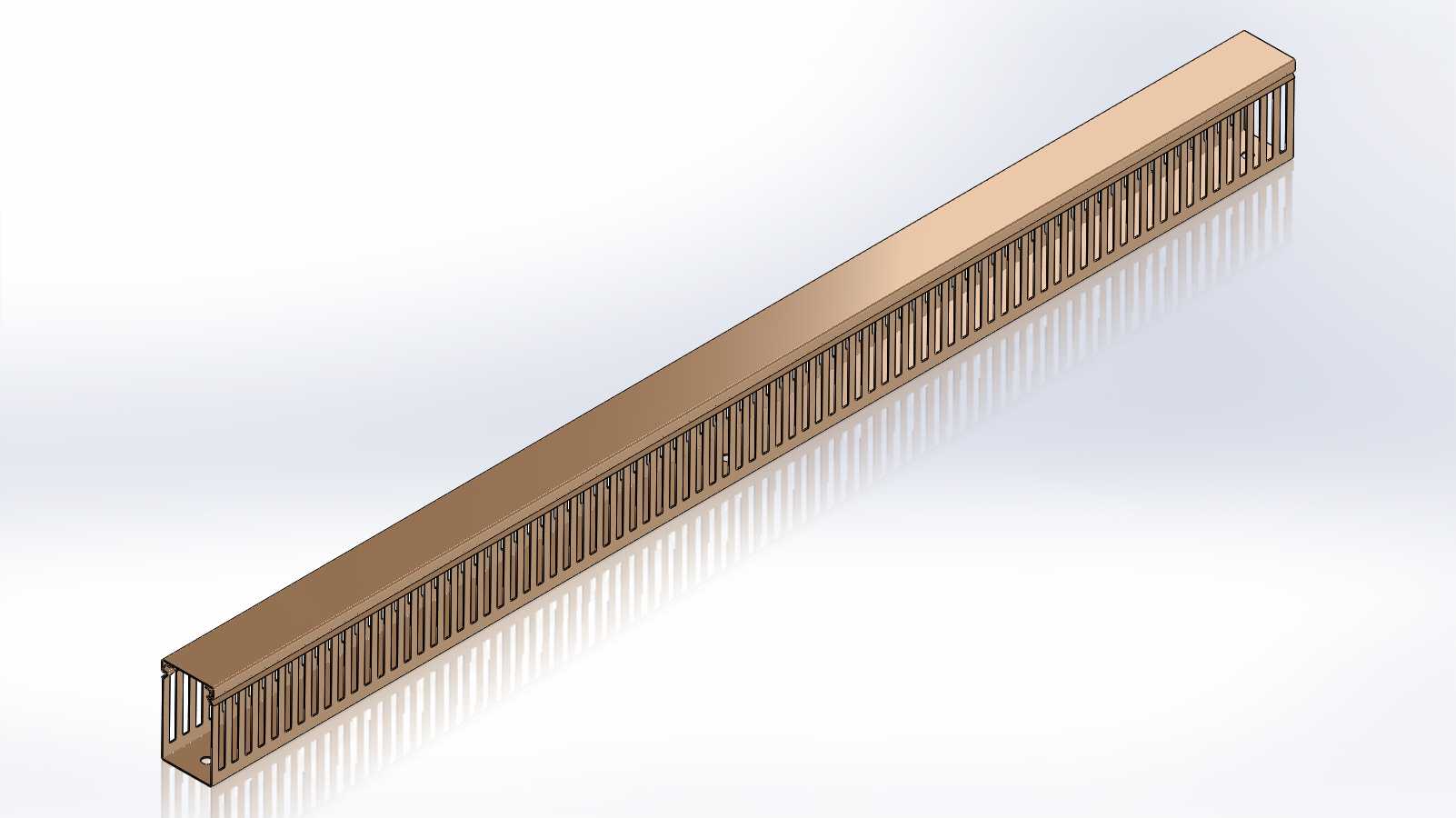

从结构设计来看，这款配线槽采用槽体与上盖分离的组合式结构，槽体两侧设计有连续的梳齿状出线口，每个梳齿都带有可弯折的锁止卡扣，布线作业时可以根据实际出线位置，将对应位置的卡扣向外掰开，线缆从缺口处引出后再将卡扣复位，既可以固定引出线缆的位置，避免线缆在槽口处来回晃动磨损，也能维持槽体整体的封闭性，防止灰尘、杂物落入槽内堆积。槽体底部预留有规则排列的安装固定孔，安装时可以通过自攻螺丝或者卡扣将槽体固定在电控柜安装板、设备机架的走线面上，适配常规的电气安装孔位间距，不需要额外现场打孔调整。

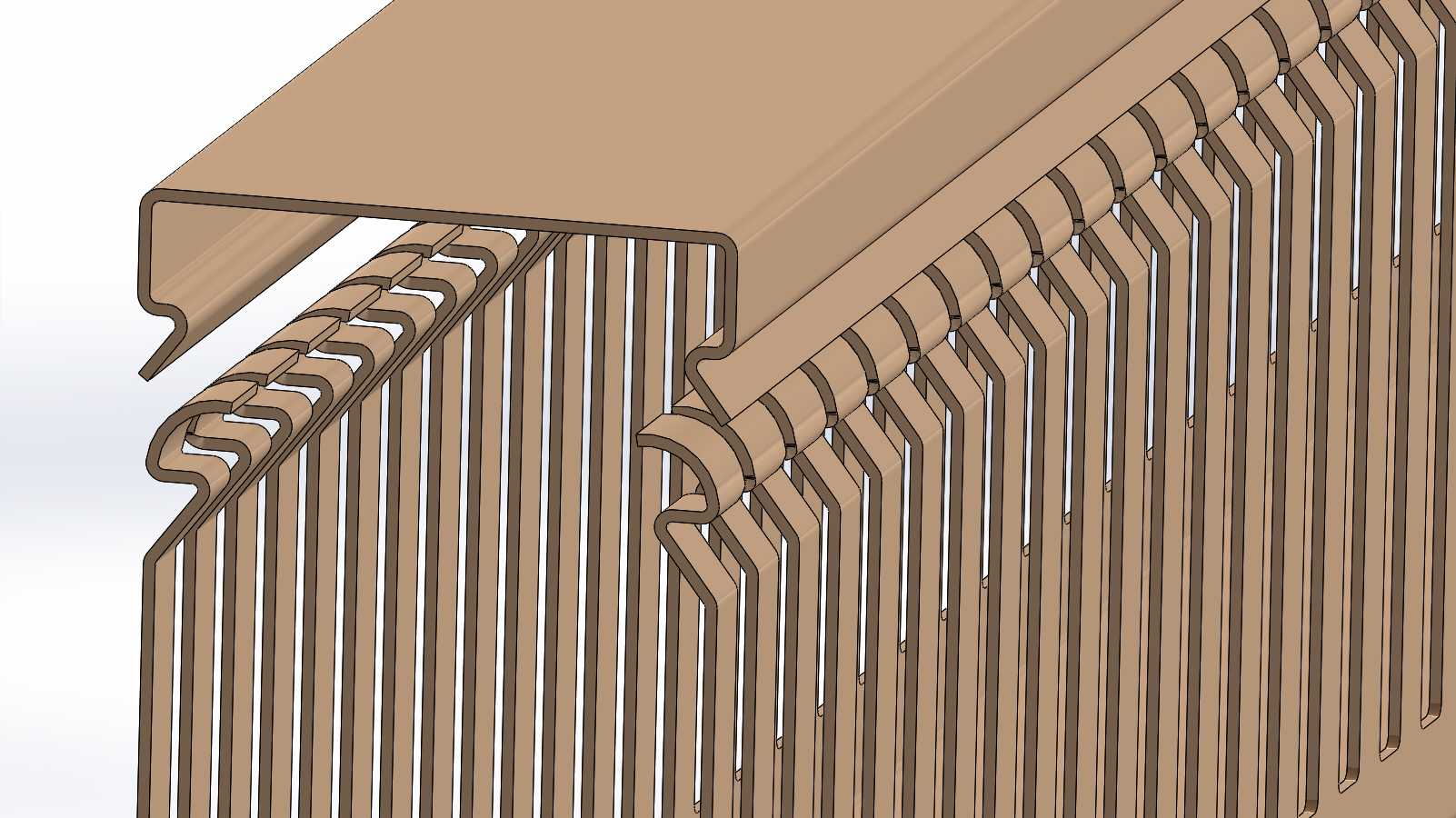

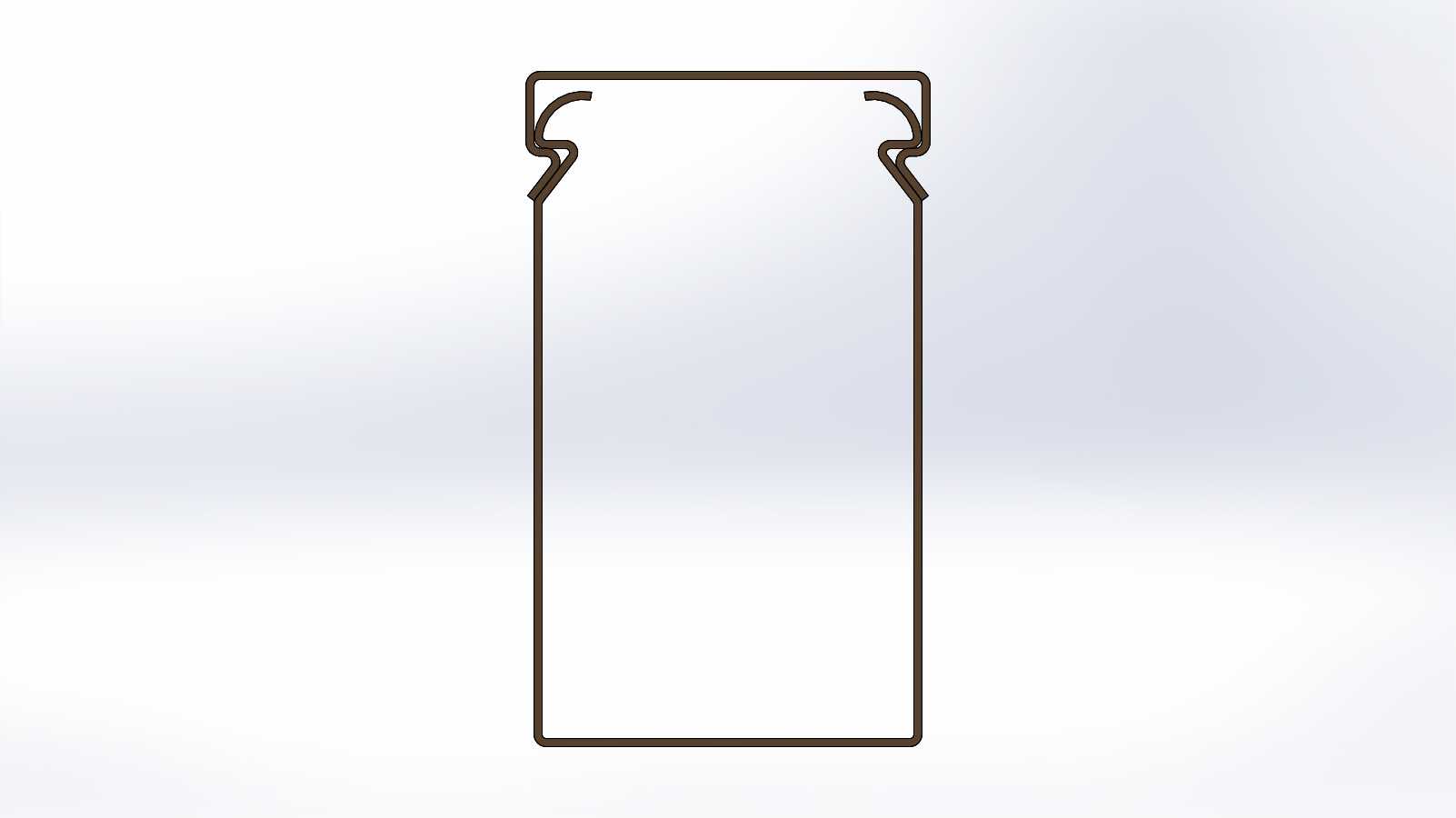

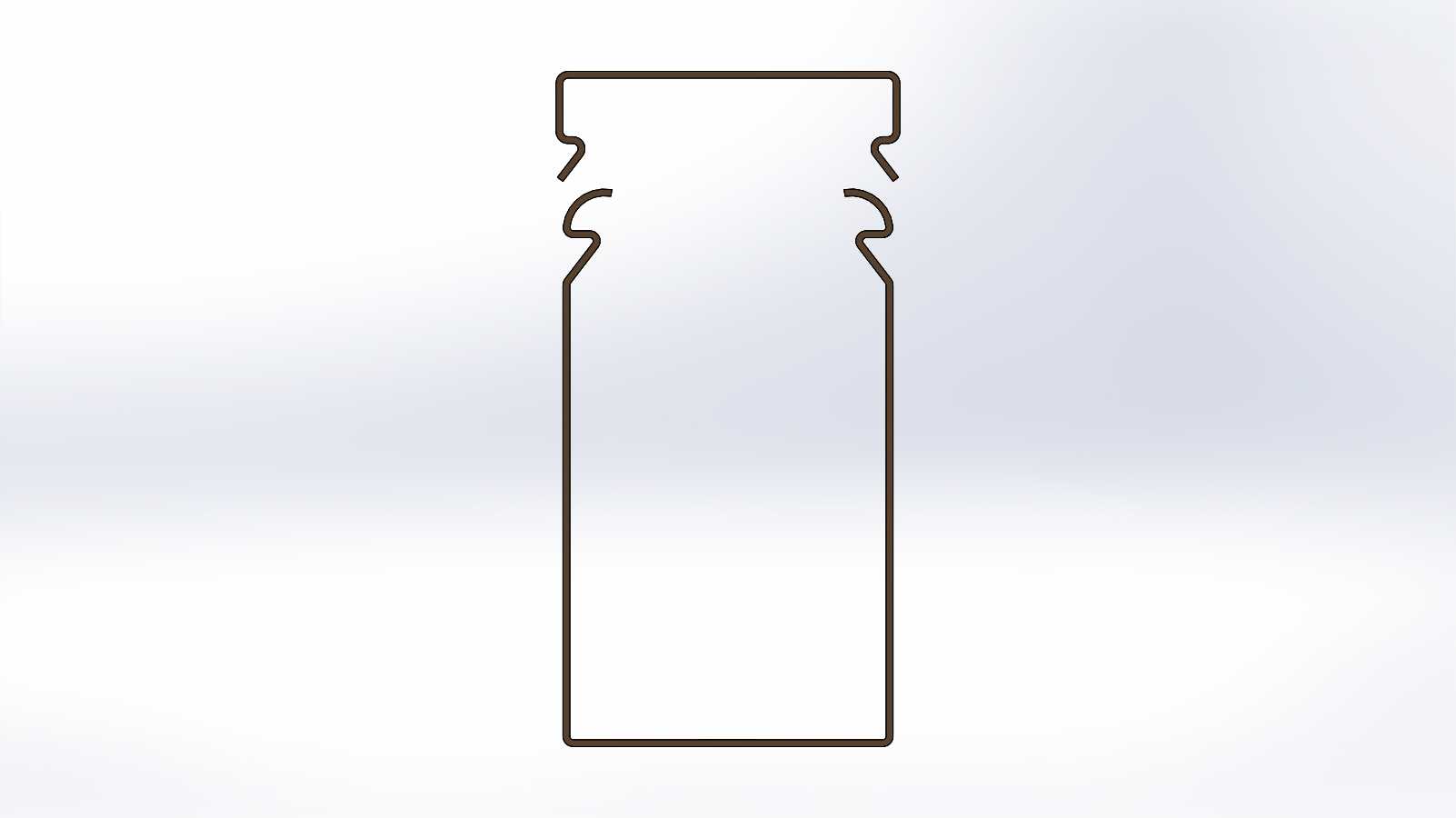

在设计思路上，这款配线槽充分考虑了现场布线的操作便利性，梳齿的间距经过合理规划，既可以满足多根细径控制线缆同时从同一位置出线的需求，也不会因为缺口过大导致槽内线缆滑出；槽体内部的净空间经过优化，能够容纳额定数量的线缆同时满足线缆的弯曲半径要求，避免线缆过度挤压导致绝缘层受损；上盖与槽体采用卡扣式配合，安装时只需要将上盖对准槽体边缘按压即可卡紧，拆卸时也可以借助平口工具轻轻撬动即可分离，不需要额外的紧固件，大幅提升了布线施工的效率。

从安装边界来看，这款配线槽的槽体宽度、高度都适配常规低压电控柜的走线空间，既可以沿着柜体内壁垂直安装作为主干走线槽，也可以在元器件安装区域横向布置作为分支走线槽，槽体可以根据实际需要的长度进行裁切，拼接时可以搭配专用的转角、三通配件实现不同方向的走线延伸，能够适配不同尺寸、不同布局的电控柜布线需求，聚氯乙烯材质本身具备良好的绝缘性能与阻燃特性，能够满足电气设备内部的布线安全要求，在常温工作环境下不会出现材质脆化、变形的问题，长期使用也能维持稳定的线缆防护效果。
