菲尼克斯五针弯式航空连接器结构模型

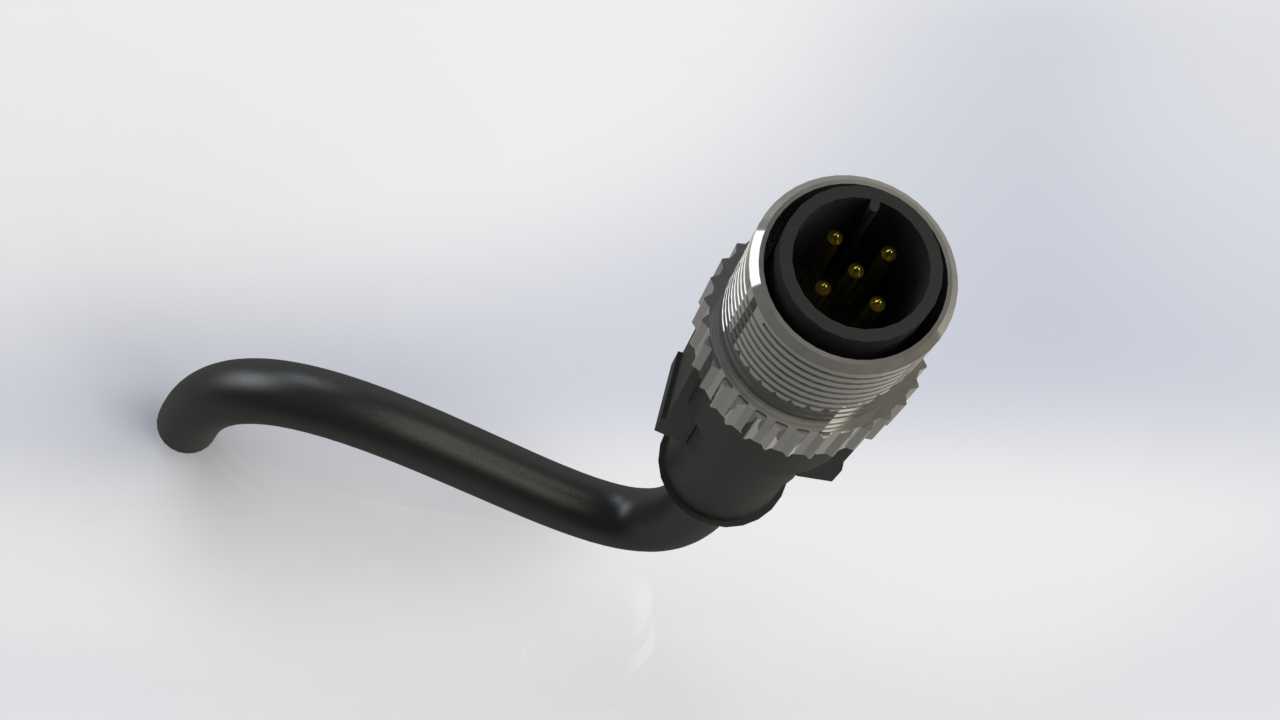

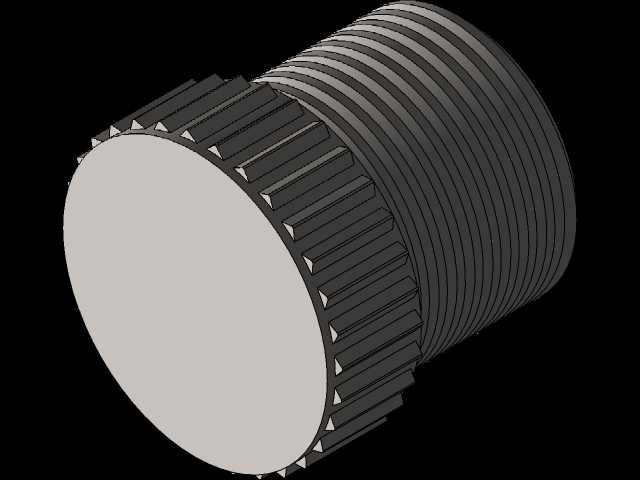

这款弯式五针连接器是工业电气连接场景中应用极为广泛的基础元件，主要承担工业现场设备间的电源传输、控制信号传递、传感数据交互的连接功能，常见于自动化生产线工位信号对接、户外工业设备线缆转接、移动工业机械臂末端电气连接、轨道交通车载设备接线、风电光伏场站设备信号互联等场景，能够在存在一定振动、温湿度波动、轻度油污的工业环境下维持稳定的电气连接性能，避免因连接松动、接触不良导致的设备停机、信号误传、供电中断等生产故障。从功能特性来看，这款五针结构的连接器采用公端插针布局，五根插针做了等距环形排布，每根插针周边设计有绝缘隔离结构，能够避免相邻插针之间出现爬电、短路问题，适配低压控制信号与小功率供电的同步传输需求；接头外壳带有外螺纹锁紧结构，对接配套母端后可通过螺纹旋合实现轴向锁紧，配合内置的密封胶圈能够达到基础的防尘防泼溅等级，尾部的弯式出线结构采用90度直角导向，能够在设备侧壁、狭小安装空间内完成布线，避免线缆过度弯折导致的线芯断裂、外皮磨损问题，同时可以降低线缆对接头部位的轴向拉力，提升连接部位的抗拉扯性能。在设计思路上，这款模型还原了实物的分层结构逻辑，外层采用硬质工程塑料作为主体外壳，兼顾绝缘性能与结构强度，内部插针采用导电金属材质建模，还原了插针的倒角导向结构，方便对接时的盲插对位，尾部的线缆护套做了变径过渡设计，从接头端的大直径平滑过渡到线缆端的标准线径，避免应力集中导致的护套开裂；外壳表面的滚花防滑结构也做了细节还原，方便操作人员徒手完成锁紧与拆卸操作，无需额外借助工具。从安装边界来看，这款连接器的对接端为标准圆形螺纹接口，安装时需要在设备面板上预留对应直径的圆形安装孔，弯式尾部的出线方向可根据安装需求做周向调整，布线时需要预留足够的线缆弯曲半径，避免线缆直角弯折，对接时需要对准插针与母端插孔的对位槽，旋合螺纹时需要控制扭矩，避免过度锁紧导致外壳开裂，插针部位需要避免与尖锐金属物体磕碰，防止插针弯折变形影响对接精度。
