半高19英寸设备安装机架结构设计

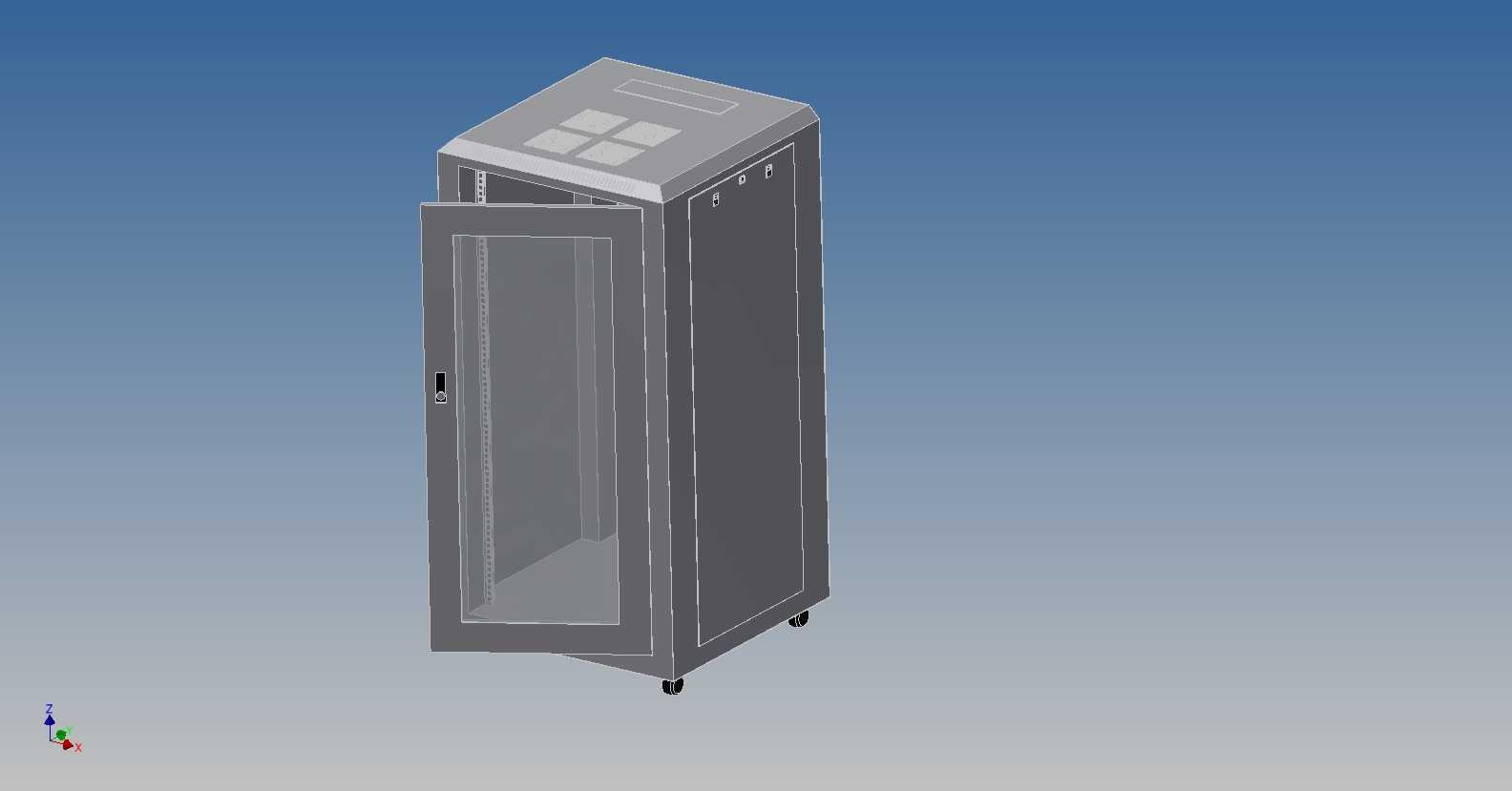

这款半高规格的19英寸设备机架，主要面向中小型机房、弱电间、实验室测试区、车间设备旁侧的就近设备部署场景设计，适配网络交换设备、工业控制单元、小型服务器、信号传输模块、测试仪器等标准19英寸宽度的电子电气设备安装需求，解决了全高机柜在狭小空间内部署不便、空间利用率不足的痛点，同时兼顾设备防护、布线规整、移动调整的多重使用需求。在实际使用场景中，这类机架既可以作为独立设备承载单元放置在办公区角落承载部门级网络设备，也可以多台并排部署在小型机房组成设备集群，还能放置在生产线旁承载工业控制终端与数据采集模块，适配多场景下的标准设备安装需求。从功能特性来看，机架采用前开透明玻璃门设计，日常无需开启柜门即可观察内部设备的运行指示灯状态，减少不必要的开门操作对内部设备运行环境的干扰，柜门配备锁具可限制非授权人员接触内部设备，保障设备运行安全；机架底部配置万向脚轮，可根据场地布局调整灵活移动机架位置，无需额外吊装或搬运工具，单人即可完成位置调整，适配场地改造、设备扩容时的布局变动需求；机架顶部预留通风散热与走线开孔，内部可根据设备安装需求灵活调整层板高度，适配不同高度规格的标准19英寸设备安装，侧边预留扎线固定位可规整梳理设备电源线与信号线，避免线缆杂乱缠绕影响后期维护。在设计思路上，这款机架严格遵循19英寸标准机架的安装孔位规范，确保所有符合标准的设备均可顺利安装固定，框架采用折弯钣金拼接结构，在保证整体结构强度满足设备承重需求的前提下，尽可能控制机架自身重量，降低移动与安装的难度；半高的尺寸设定平衡了设备安装容量与空间占用率，既可以容纳多层标准设备，又不会因柜体过高导致狭小空间内的压抑感与安装操作不便，整体外形方正简洁，可适配多数工业与办公场景的装修风格。从尺寸与安装边界来看，这款机架外部尺寸为600毫米宽度、600毫米深度、1200毫米高度，安装时需在机架四周预留不小于100毫米的操作与散热空间，前部预留不小于600毫米的开门操作空间，背部预留不小于200毫米的布线与散热空间，确保日常维护操作与设备散热通风顺畅；机架内部可用安装宽度符合19英寸标准，有效安装高度可满足多台U位设备的叠加安装，底部脚轮的支撑点分布在柜体四角，放置时无需额外固定即可保证整体稳定性，若需长期固定位置也可将脚轮锁定，避免机架意外滑动。
