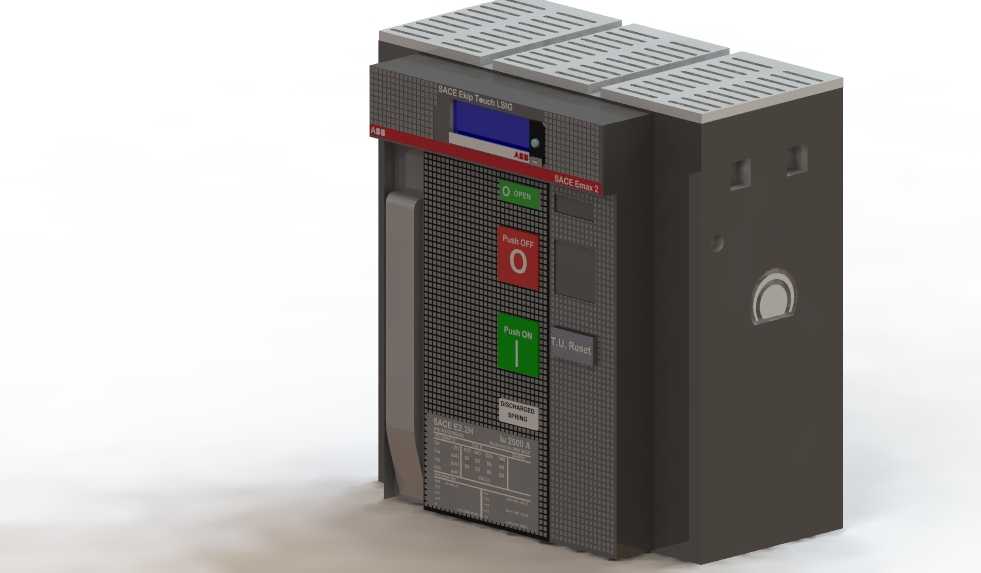

变电站低压空气断路器三维结构设计

这款低压断路器主要应用于变电站低压配电系统的进线、母联及重要馈线回路，是低压配电网络中承担过载、短路、欠压保护以及线路不频繁通断操作的核心电气设备，能够在配电线路出现过载电流、短路故障、电压异常时快速分断电路，避免故障范围扩大，保护下游用电设备与配电线路的安全，同时也可作为低压侧主开关实现日常运维中的电路分合操作，适配工业厂区、商业综合体、市政场站等多种场景的变电站低压配电场景。从功能特性来看，该断路器配置了明确的分合闸状态指示，绿色标识对应合闸导通状态、红色标识对应分闸断开状态，操作手柄设置在设备正面侧方，符合运维人员的操作习惯，正面上方配置的显示模块可实时反馈回路运行参数，方便运维人员快速掌握线路运行状态，设备本体集成了脱扣器、操作机构、触头系统、灭弧室等核心功能单元，顶部的格栅结构为内部灭弧室与发热元件预留了散热通道，能够保障设备在额定电流下长期稳定运行，避免内部积热影响元件寿命。在设计思路上，整体采用模块化堆叠结构，三个极柱单元并排布置，适配三相交流配电系统的接线需求，外壳采用高强度阻燃工程材质，表面做了网格纹理处理，既提升了外壳的结构强度，也能减少表面划痕与积灰附着，正面的操作区域做了功能分区，状态指示、操作手柄、参数显示、标识区域排布清晰，避免运维操作时出现误判，侧面预留的安装锁止结构可配合柜内安装梁实现快速固定，同时预留了二次接线的接口位置，方便外接信号、控制回路的布线。从安装边界来看，该设备为固定式安装结构，整体外形为规整的立式长方体，宽度方向按照三相极柱尺寸做等宽排布，深度方向预留了操作手柄的活动空间与接线端子的接线余量，高度方向匹配标准低压配电柜的柜内安装层高，安装时需要在柜内预留对应尺寸的安装空间，顶部与底部预留足够的接线与散热间隙，侧面预留操作手柄的活动空间，确保分合闸操作时无结构干涉，进出线端子的位置对应柜内母排的常规排布高度，能够减少母排弯折，提升柜内布线的规整度，设备的安装孔位符合低压配电设备的通用安装尺寸规范，可直接适配多数标准低压配电柜的安装梁，无需额外定制转接件。
