便携壁挂式磁条读卡识别终端结构设计

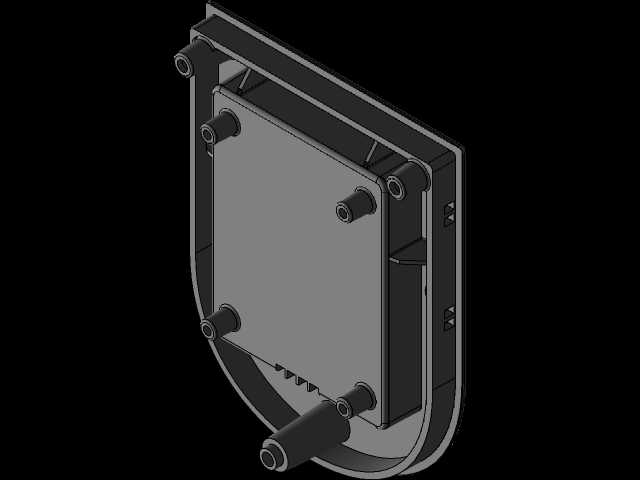

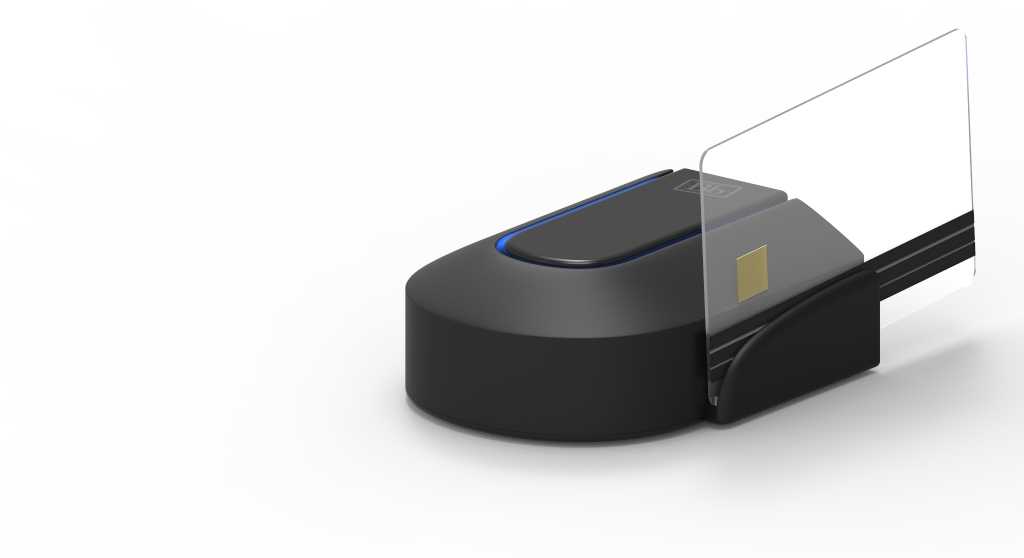

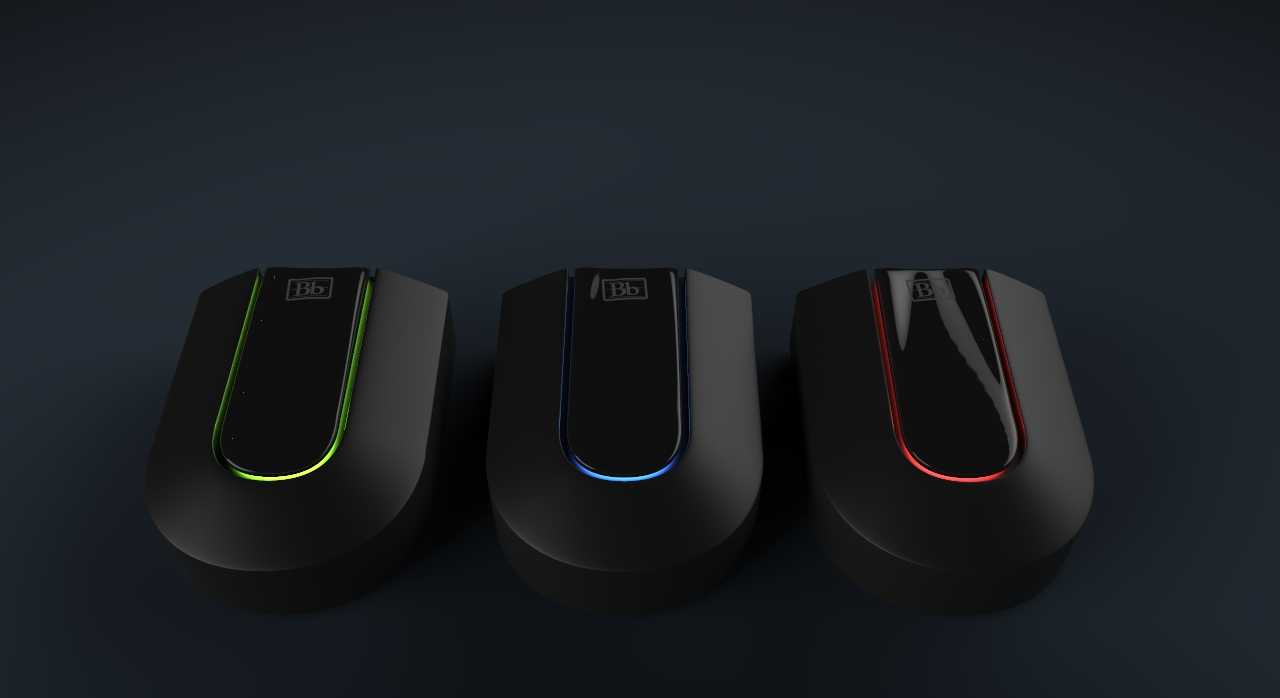

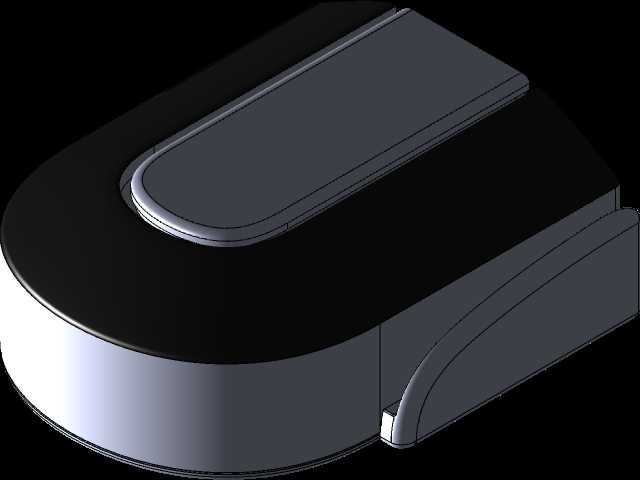

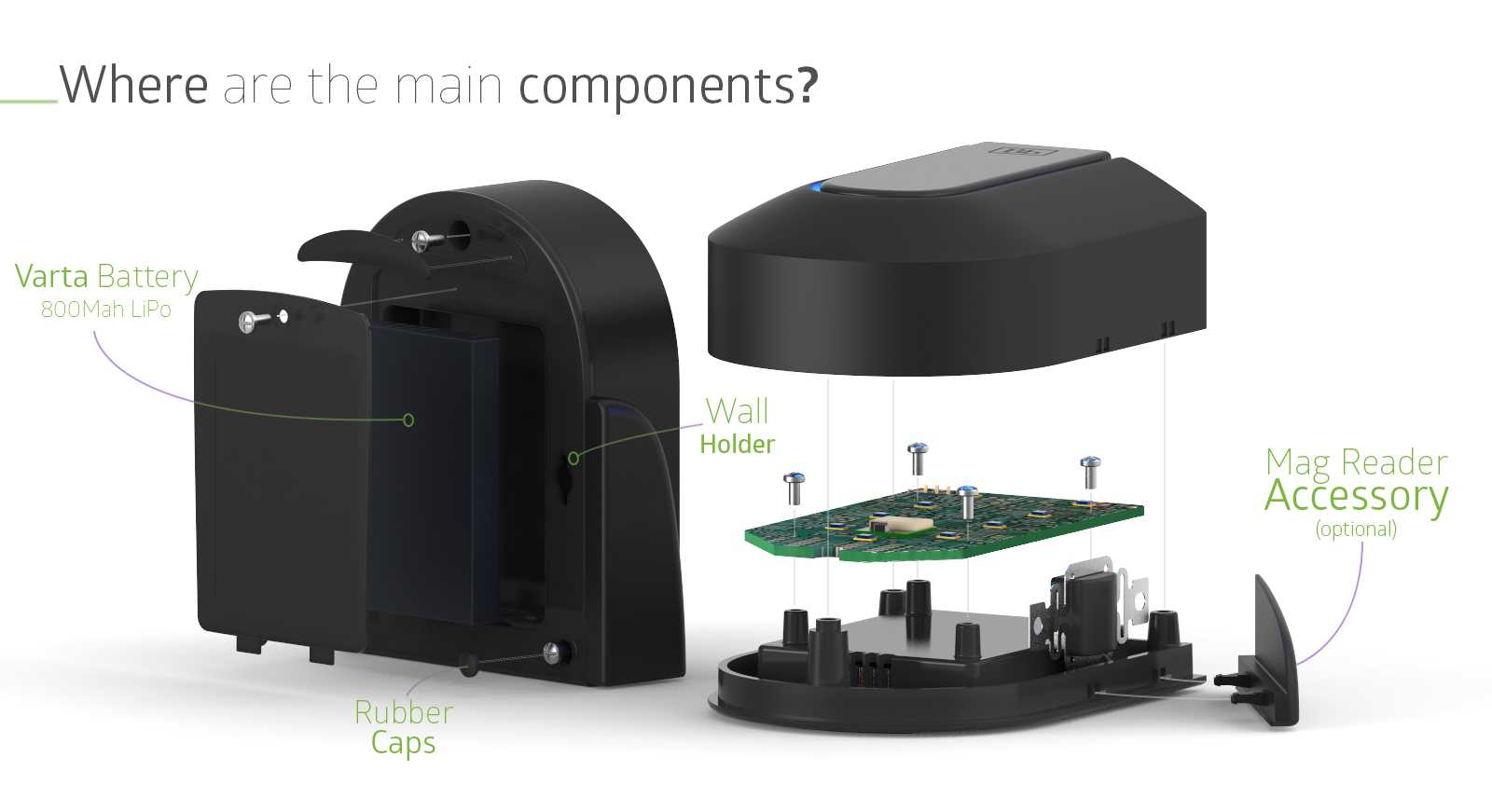

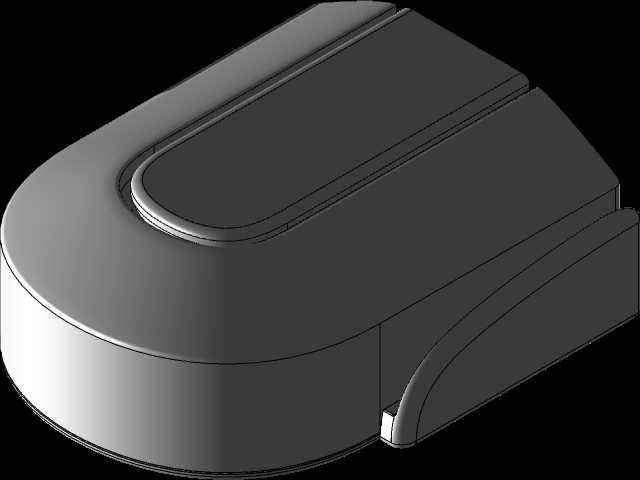

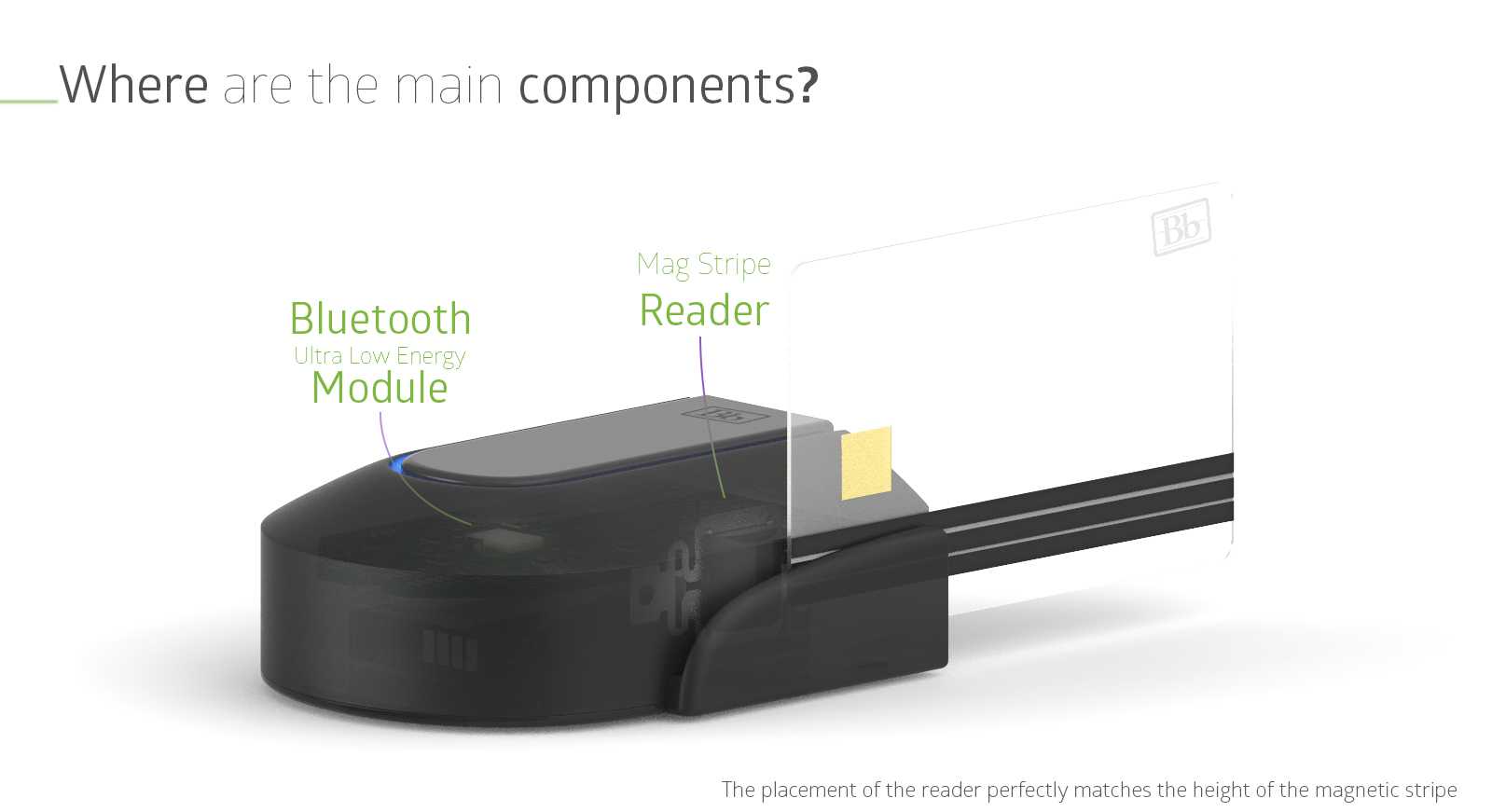

这款磁条读卡识别终端主要面向门禁权限核验、小型办公区域身份登记、公共服务窗口信息采集等场景设计，可独立完成磁条类卡片的信息读取与状态反馈，无需搭配额外外置识别模块即可独立运行，适配室内常规墙面安装与桌面临时摆放两种使用需求。产品设计全程围绕人体工学与便携属性展开，整体造型做了圆润收边处理，无尖锐棱角，单手握持时贴合手掌弧度，长时间手持操作也不会产生硌手感，整机无附件状态下尺寸控制在73x57x28mm，体积小巧可轻松放入工装口袋，方便运维人员随身携带完成多点位的设备调试与临时核验工作。设备外壳采用半透明磨砂透光材质，内置三色LED状态指示灯，光线可通过半透明材质在壳体缝隙中均匀漫反射，不会产生直射眩光，日常使用中可通过蓝、红、绿、琥珀四种灯光颜色反馈不同工作状态：设备开机启动时蓝色灯组呼吸闪烁，待进入稳定待机状态后保持柔和蓝色常亮；卡片识别成功时绿色灯组常亮提示，识别失败或卡片无效时红色灯组闪烁告警；设备连接电源充电时琥珀色灯组常亮，电量剩余25%时琥珀色灯开始闪烁提醒充电，电量低至10%时红色灯持续闪烁提示低电关机风险，无需凑近查看屏幕即可快速掌握设备运行状态。结构设计上采用模块化拆分思路，将读卡主板、供电模块、状态灯组、触发按键做独立分区排布，各模块通过卡扣与少量螺丝固定，后期维护更换配件无需完全拆解整机，降低运维难度。考虑到部分使用场景无需搭配外置阅读器组件，设计阶段将阅读器模块设为可选独立配件，用户可根据实际使用需求选择是否装配，不会破坏整机外观的整体性。设备底部预留了标准壁挂安装孔位，无需额外购置外置支撑支架，即可直接通过膨胀螺丝固定在墙面，安装时不会突出墙面过多，避免过往人员磕碰，同时壳体接缝处做了错位挡边设计，日常清洁擦拭时液体不会渗入内部电路，适配公共区域高频次清洁的使用需求。
