三轴步进电机驱动控制板结构设计

该三轴步进电机驱动器主要应用于多轴联动的自动化运动控制场景，常见于小型数控加工设备、桌面级3D打印设备、多自由度机械手、自动化点胶与贴片工位等需要精准步进位移控制的工业及民用自动化场景中，作为上位控制系统与步进电机之间的核心功率转换与信号分配部件，承担着将控制端发出的脉冲方向信号转化为电机绕组可识别的驱动电流，实现三个独立步进轴的同步或独立运动控制的核心作用。

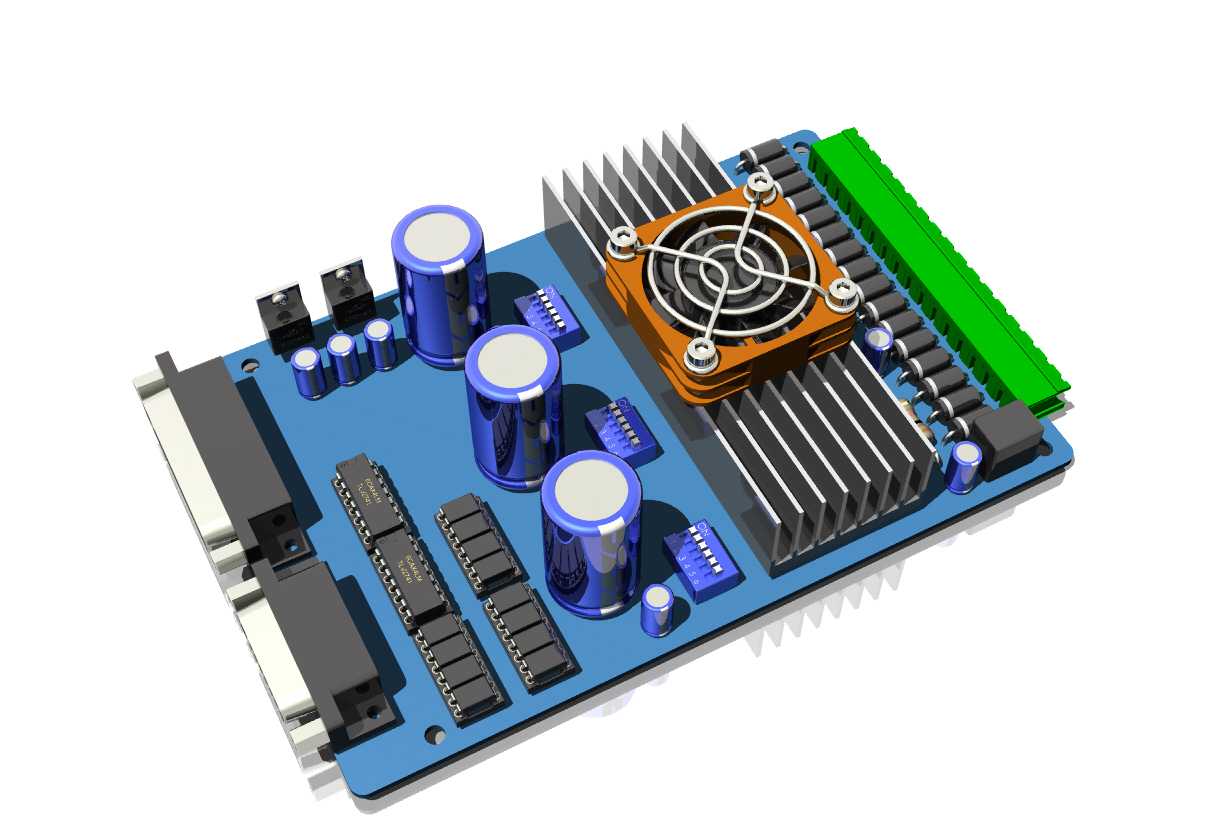

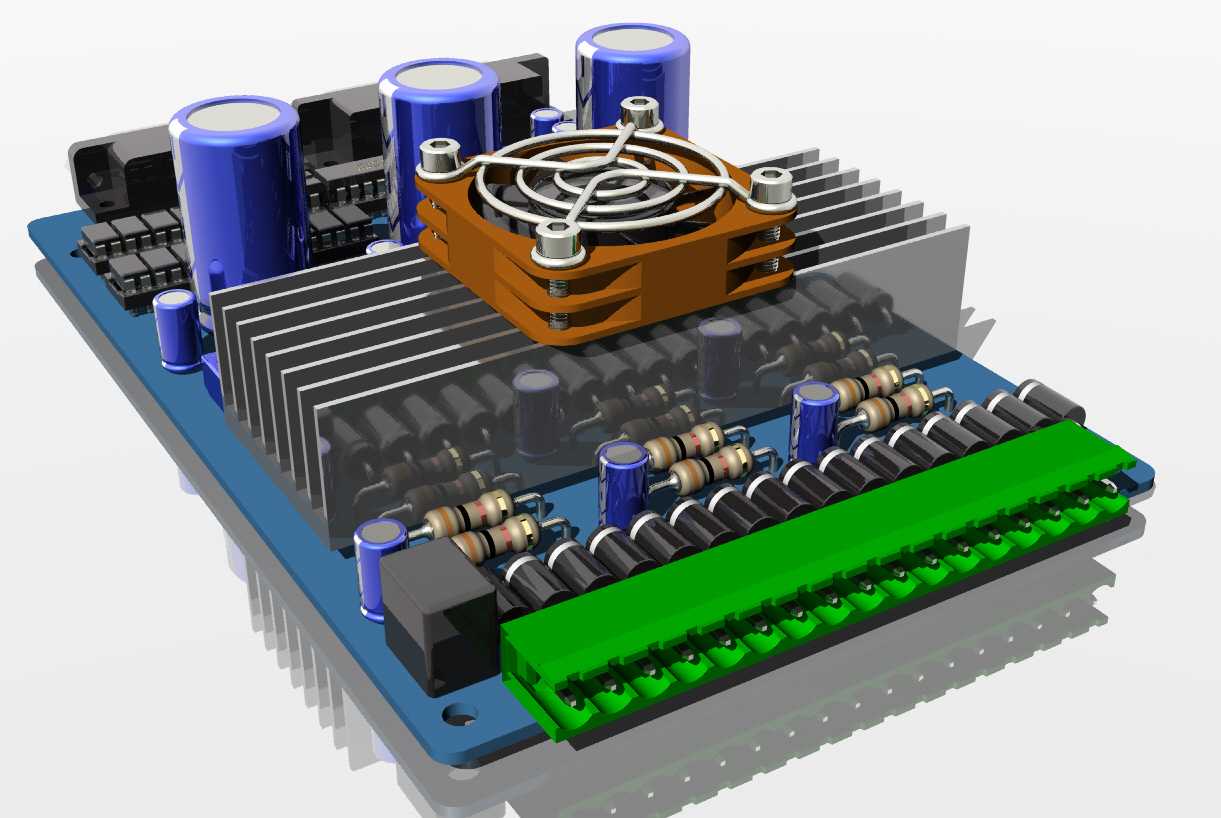

从功能特性来看，该驱动器可同时支持三路步进电机的独立驱动输出，板载集成了多组大容量电解电容用于电源滤波，能够有效抑制电机启停、换向过程中产生的电压尖峰与纹波干扰，保障驱动信号输出的稳定性；板载主动散热风扇搭配大面积铝制散热鳍片，可快速带走功率驱动元件工作时产生的热量，避免长时间高负载运行下出现过热降频或元件损坏问题；接线端采用绿色插拔式接线端子排，能够大幅降低现场接线与后期维护的操作难度，端子旁预留清晰的引脚标识位，可减少接线错误概率；板上集成的多组功率电阻与贴片元件，分别承担电流采样、信号限流、过压保护等功能，可在负载过载、接线短路时快速触发保护机制，避免核心驱动芯片与外接电机受损。

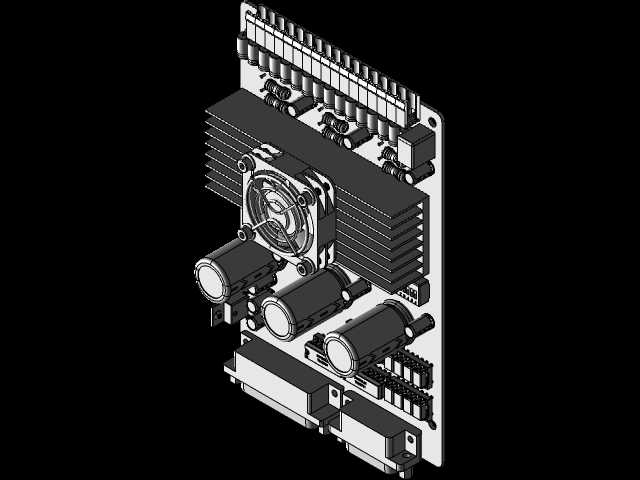

在设计思路上，整体采用模块化布局思路，将强电功率回路与弱电信号回路做分区排布，减少强弱电之间的信号串扰；功率驱动元件统一贴合在散热鳍片安装面，缩短热传导路径提升散热效率；散热风扇采用对角螺丝固定结构，预留足够的空气流通间隙，保障鳍片间的空气对流效果；电容元件根据容值与耐压等级分区布置，靠近电源输入端口布置大容量滤波电容，靠近驱动输出端布置高频去耦电容，优化电源回路的阻抗特性。

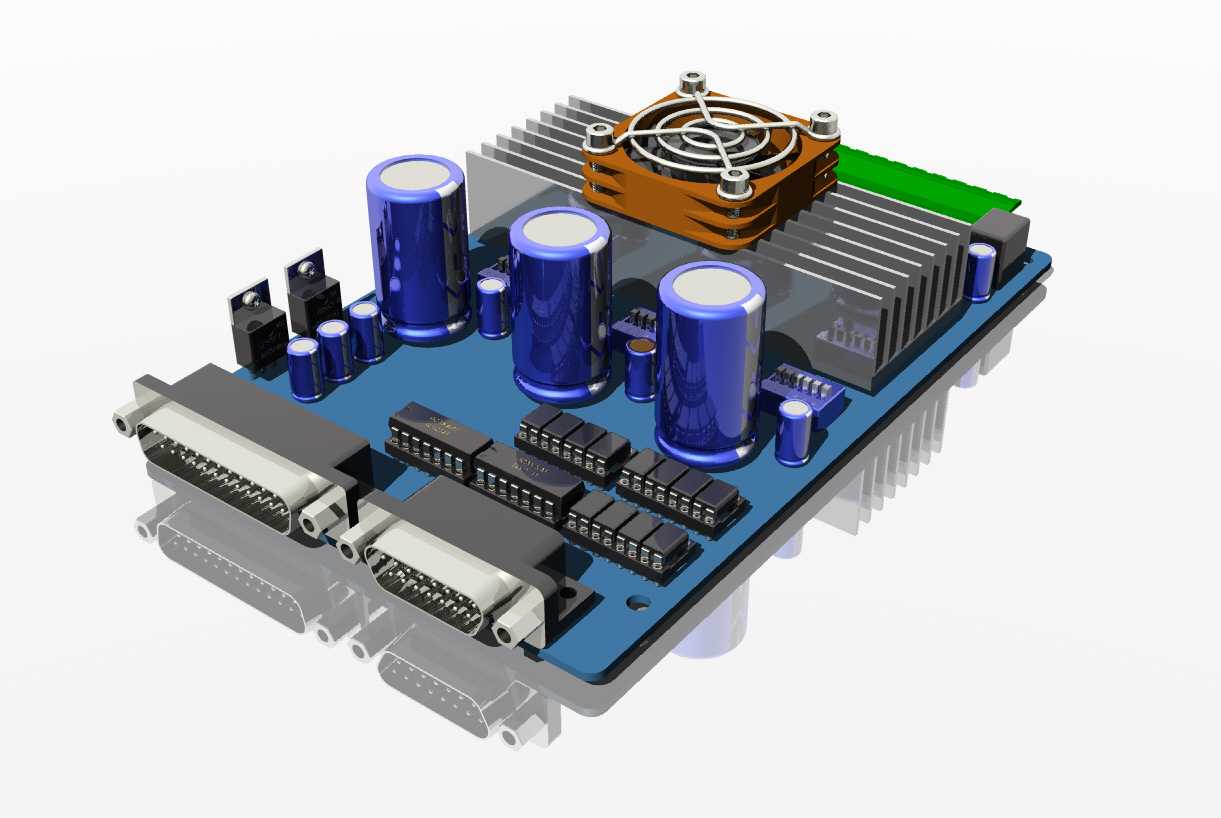

从安装边界来看，整体板型采用矩形PCB基板设计，安装孔位预留于基板四角位置，可适配标准导轨安装或螺丝直接固定的安装方式；整体高度方向将散热组件、电容元件的最高高度纳入尺寸边界考量，安装时需预留不低于元件最高高度1.2倍的上部空间，保障散热风扇的进风与出风通道顺畅；接线端子排布于板体单侧边缘，接线操作空间预留充足，无需额外抬高板体即可完成接线作业，可适配多数电控柜内的标准安装槽位尺寸，能够直接替换同规格的单轴或双轴驱动板，减少设备升级改造时的结构改动量。
