贯通丝杆式直线步进电机执行器结构设计

这款贯通丝杆式步进执行器，是将步进电机的角位移转换为直线往复运动的一体化驱动部件，在工业自动化场景中有着极为广泛的适配性。在3C电子装配生产线中，它可搭载吸头完成微小元器件的精准取放、对位压合动作，依靠步进电机的开环定位特性，无需额外加装位移反馈元件即可实现0.01mm级的重复定位精度，满足消费电子产品组装时的高精度对位需求；在小型医疗检验设备中，它可驱动试剂加注臂完成定量移液、样本架的步进输送动作，运行时低噪音、无电磁干扰的特性，不会对检验设备的光学检测模块造成信号扰动；在办公自动化设备、小型数控雕刻机、自动调焦光学平台中，这类执行器也常作为核心直线驱动单元使用，替代传统“旋转电机+联轴器+丝杆螺母副”的分体式传动结构，大幅缩减设备的整体安装空间。

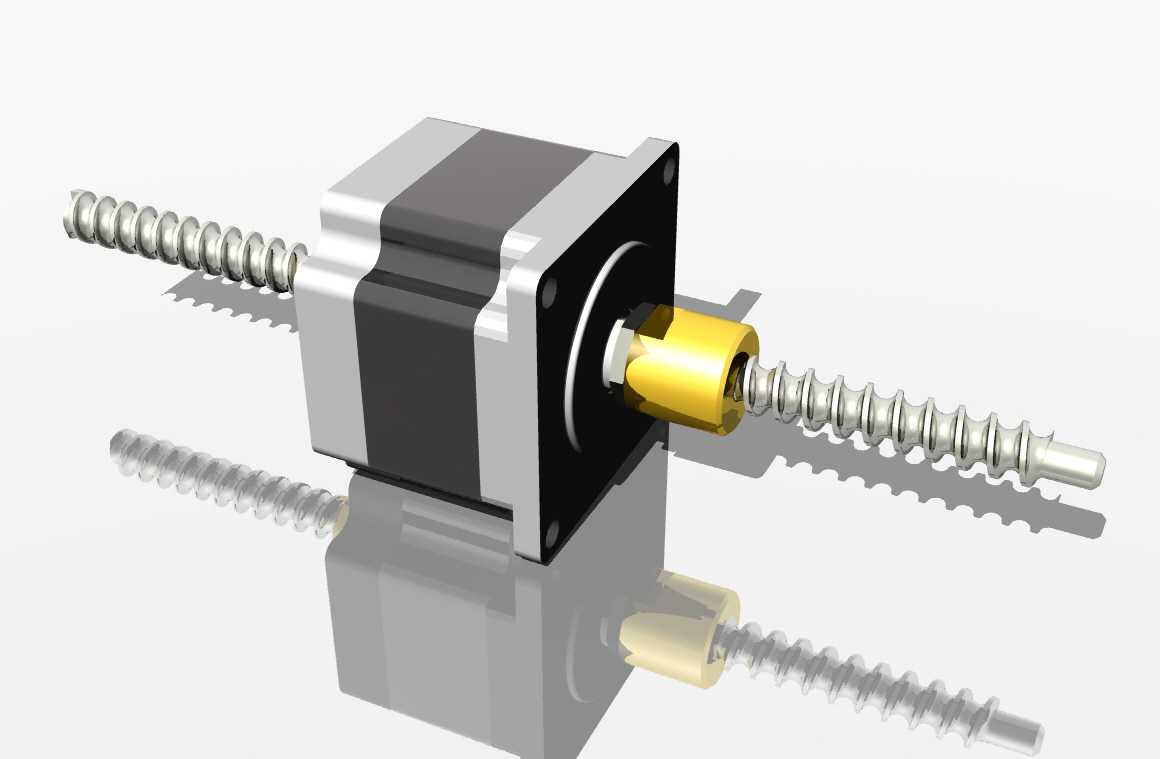

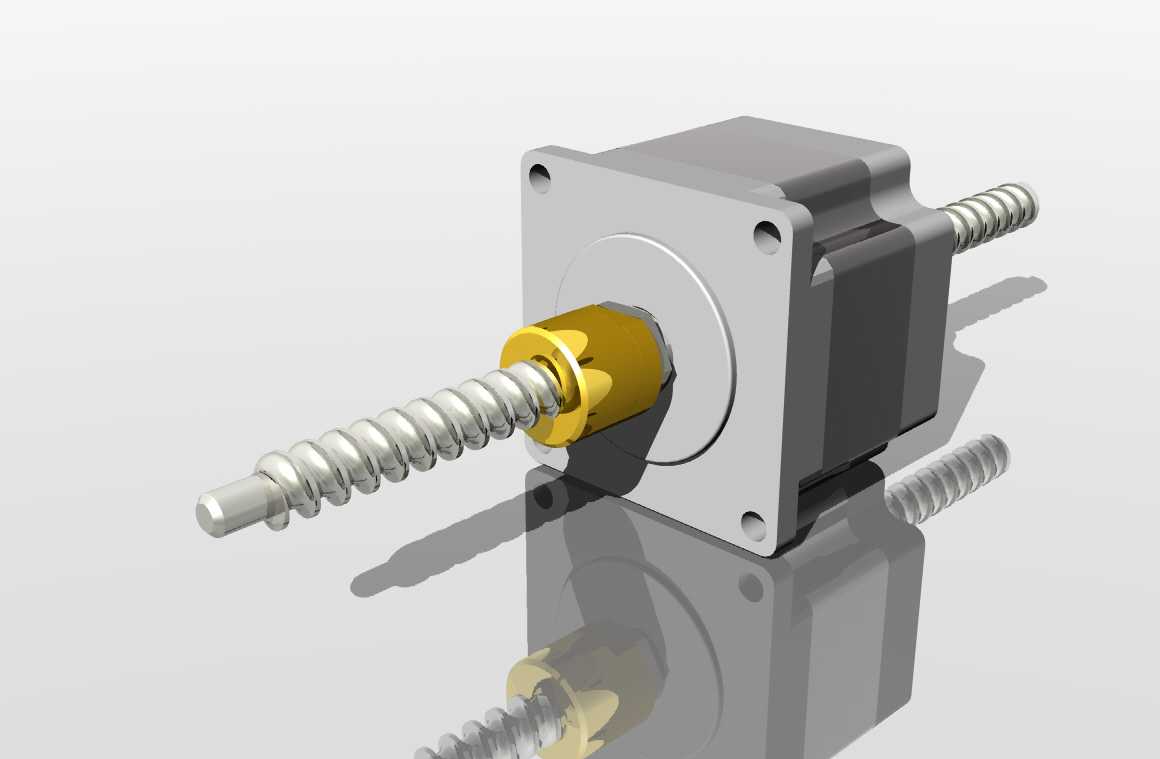

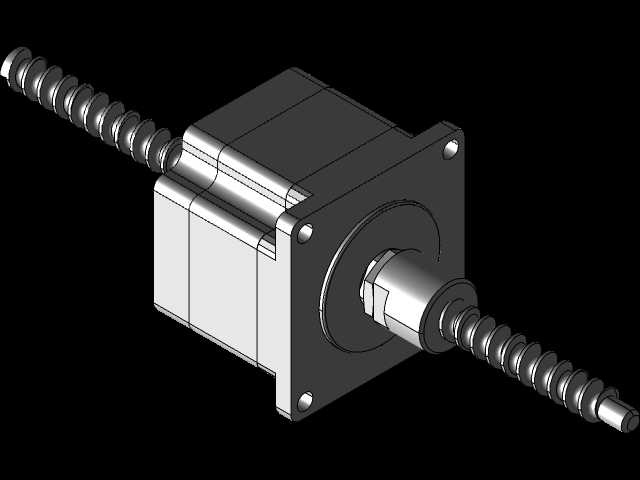

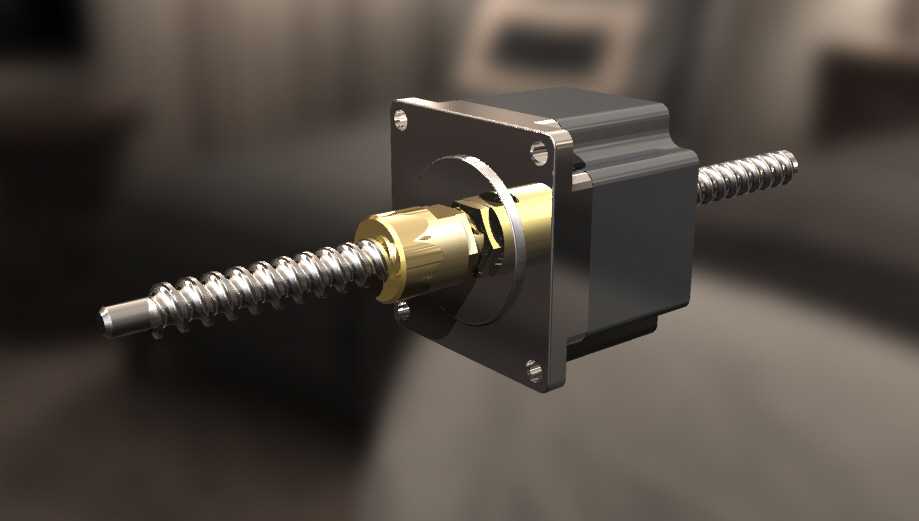

从功能特性来看，这款执行器采用贯通式梯形丝杆设计，丝杆可直接贯穿电机转子中心，相比外置丝杆的步进驱动方案，传动链长度缩短60%以上，完全消除了联轴器安装不同心带来的传动背隙与径向跳动问题，运行过程中传动阻力更小、传动效率更高，同时可根据实际行程需求选配不同长度的丝杆，无需对电机本体结构做任何改动。电机本体采用方形端盖安装结构，端面上预留四个均布的安装定位孔，可直接通过螺栓固定在设备安装面板上，安装基准面与丝杆轴线的垂直度公差控制在0.02mm以内，保证丝杆运行时不会出现偏磨、卡滞问题。

设计过程中，工程师将丝杆螺母直接集成在电机转子内部，转子内部采用铜基镶嵌耐磨衬套与丝杆配合，既保证了传动的顺滑度，又提升了长期运行的耐磨性能，电机尾部与前端均加装了含油轴承支撑丝杆，即使在丝杆伸出较长的工况下，也能有效避免丝杆出现挠曲变形。执行器的出线端采用侧出式设计，可适配狭小安装空间内的布线需求，电机本体的绝缘等级满足工业级设备使用要求，可在-10℃到50℃的环境温度范围内稳定运行。从安装边界来看，这款执行器的电机本体截面尺寸适配常规42系列步进电机的安装规格，安装孔位与市面同规格步进电机完全兼容，设备升级改造时可直接替换原有电机，无需重新设计安装结构，丝杆的导程可根据负载与运行速度需求选配，兼顾低速大推力与高速往复运动的不同使用需求。
