工业直流供电系统极性切换柜体结构

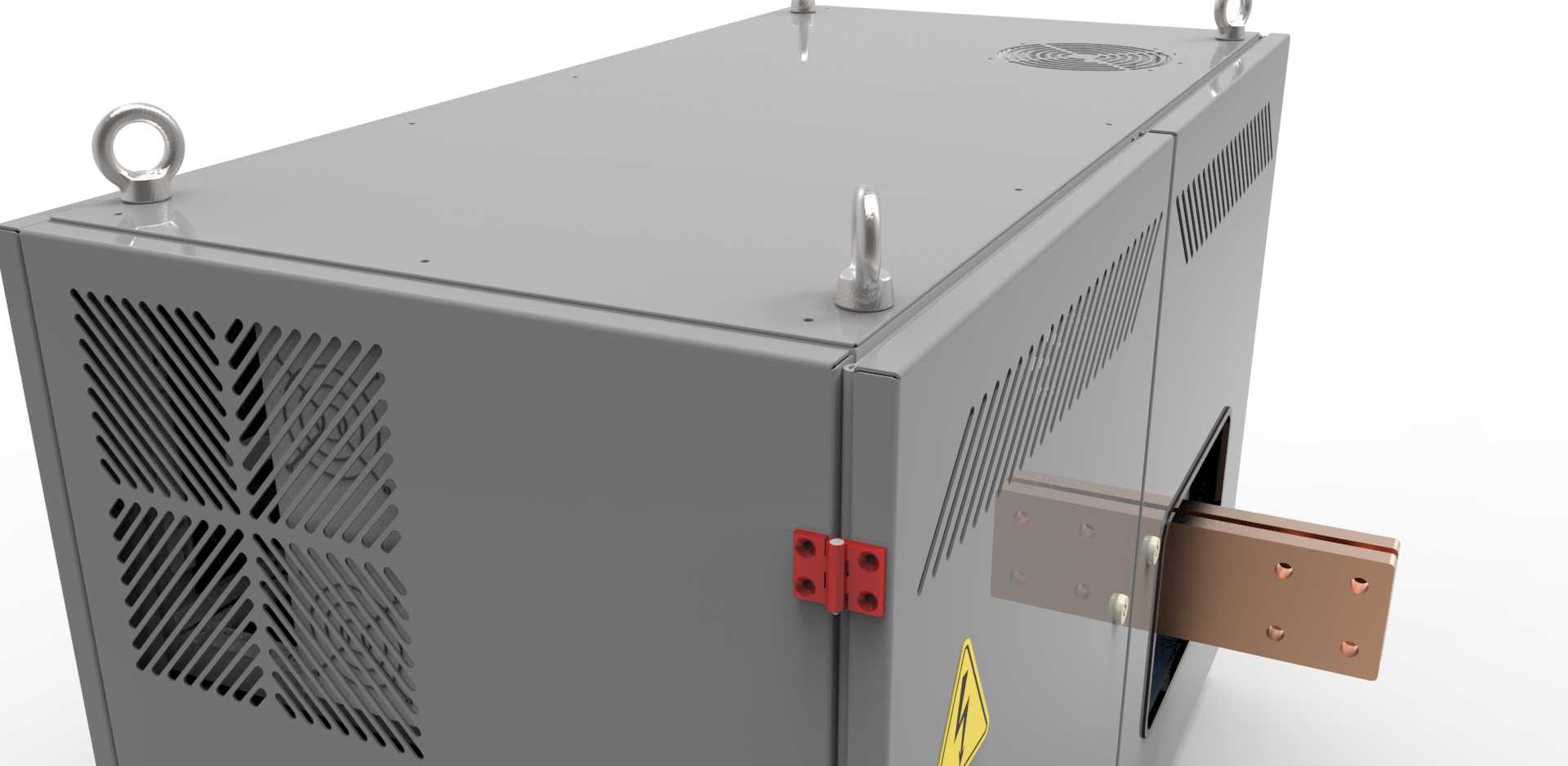

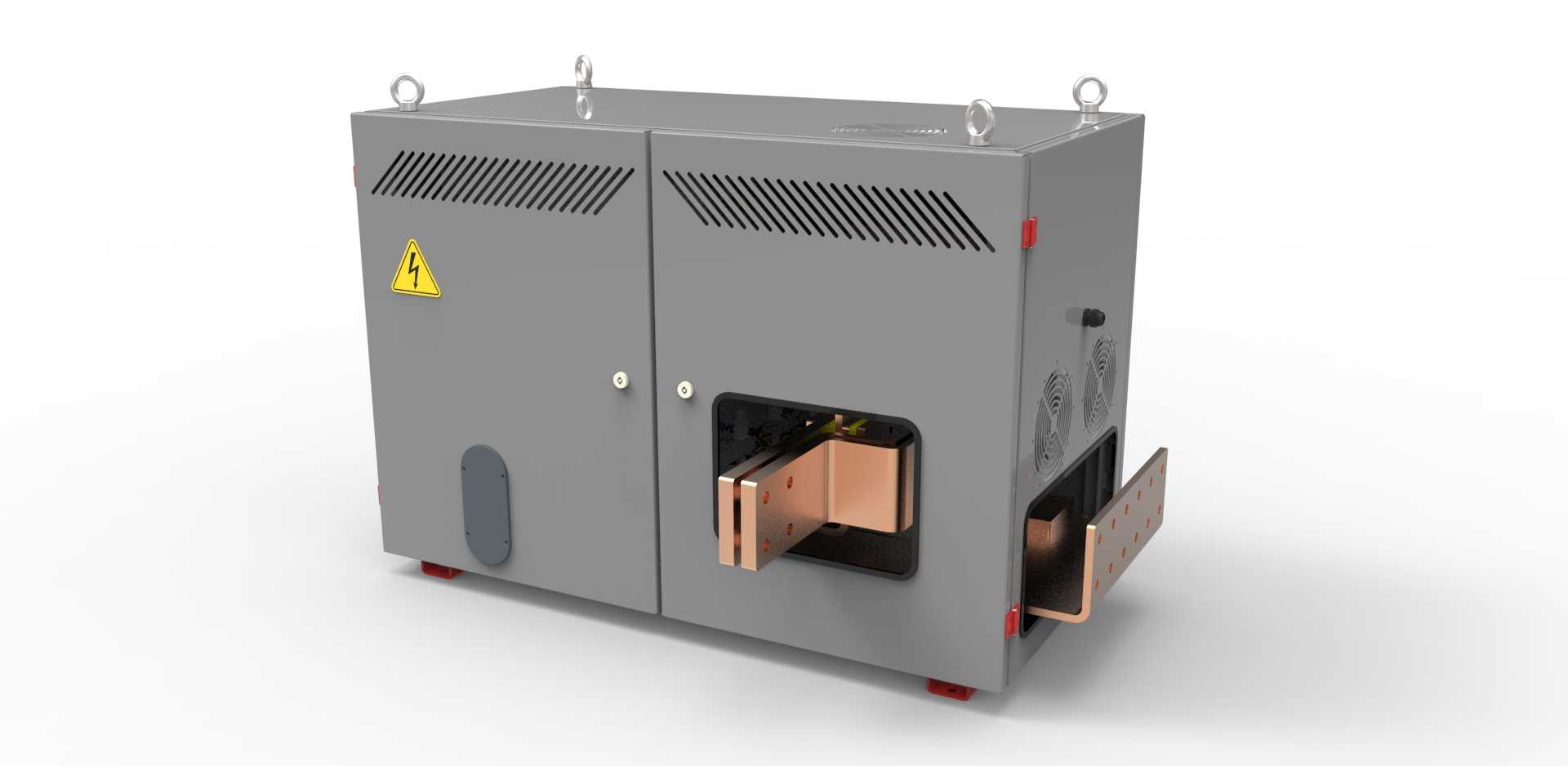

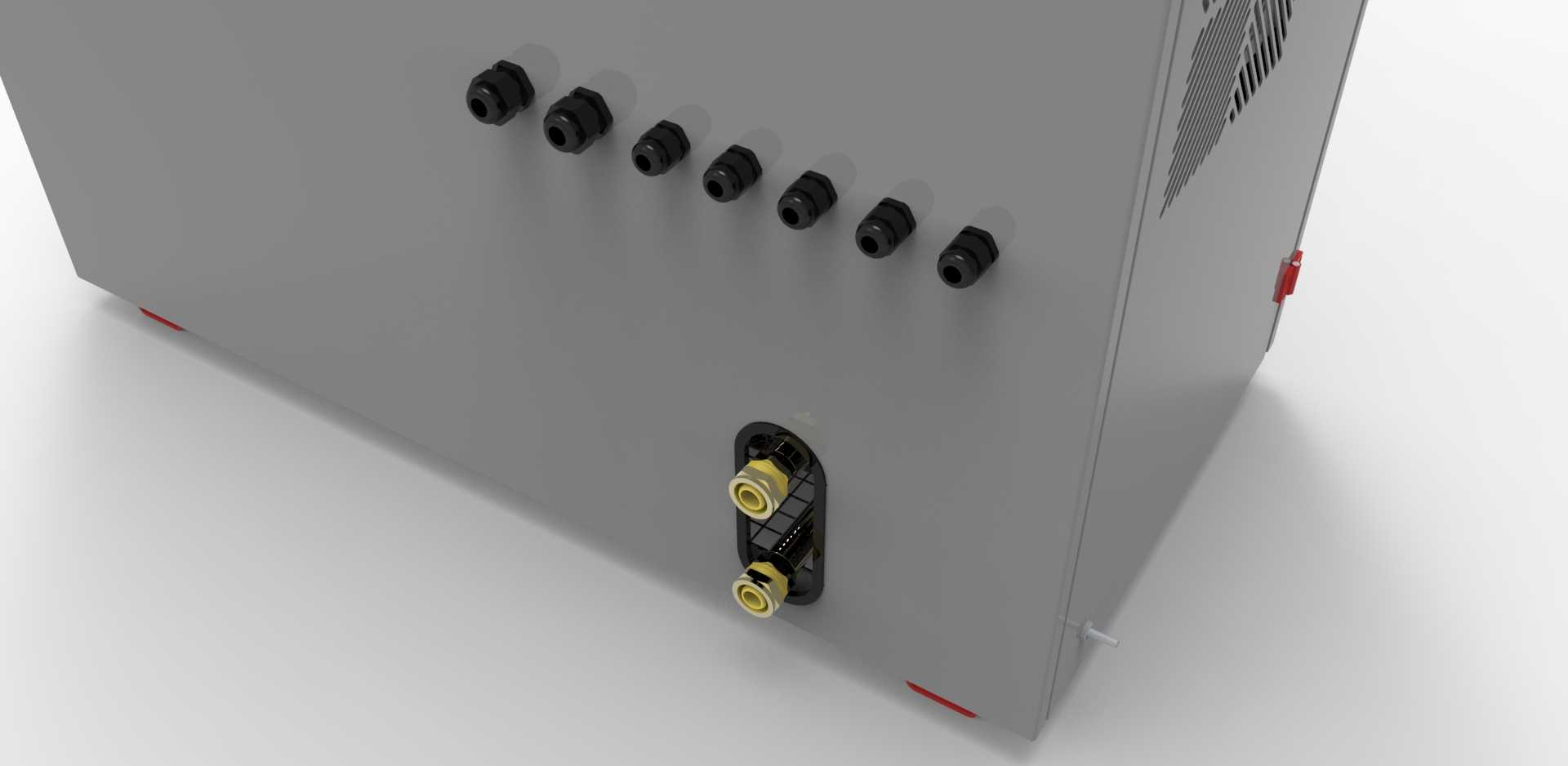

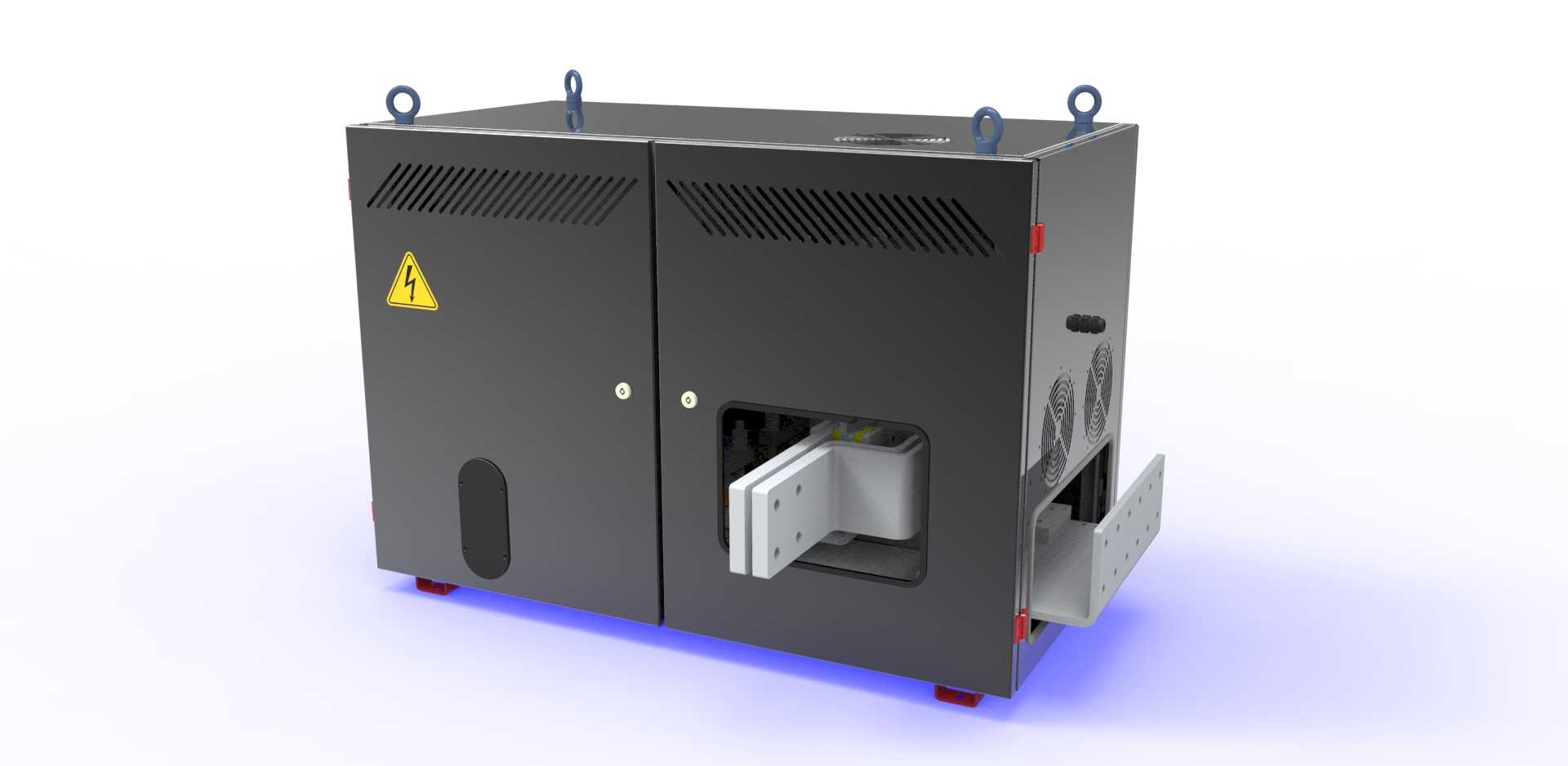

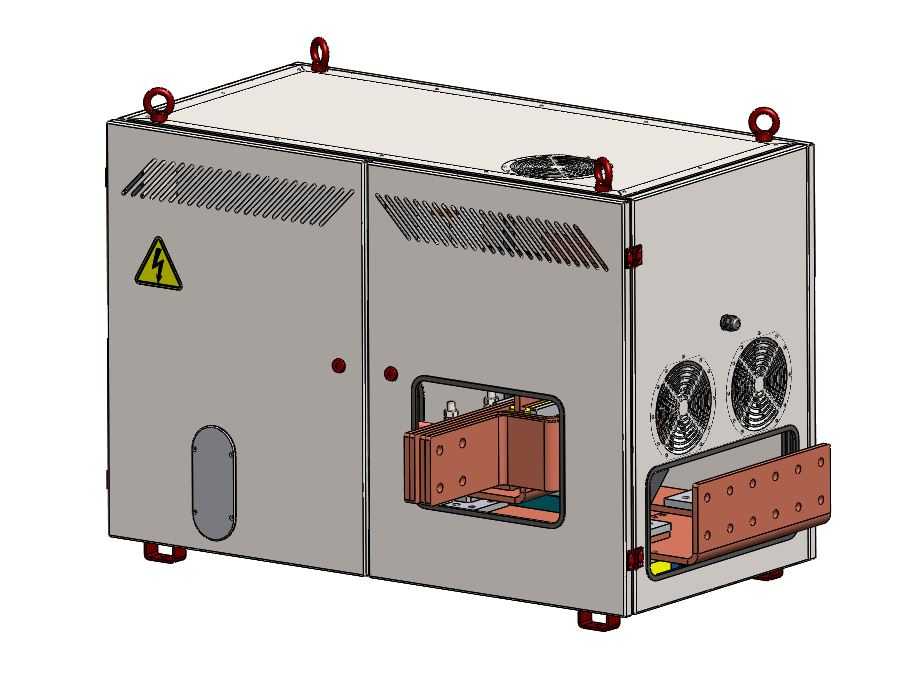

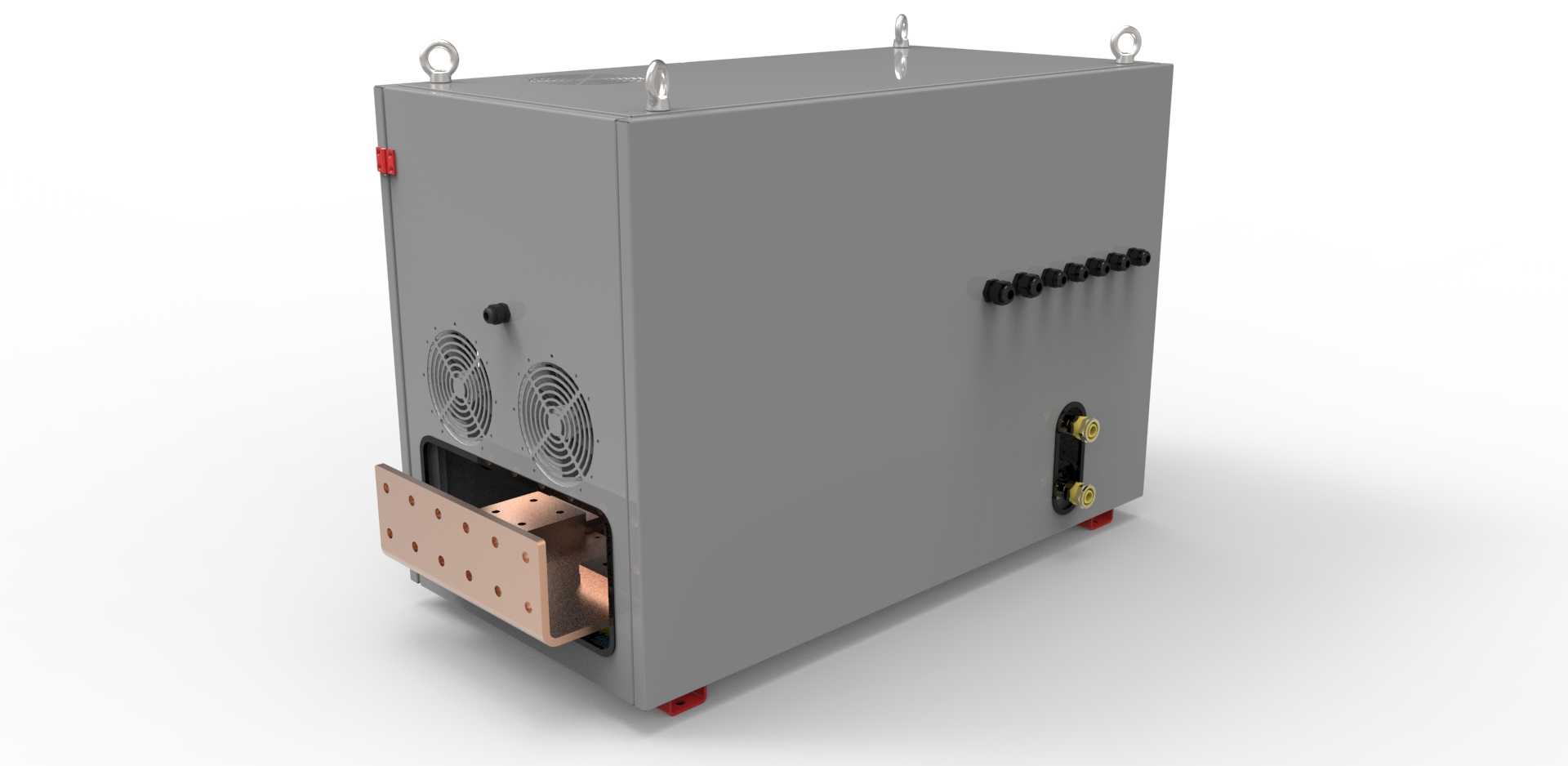

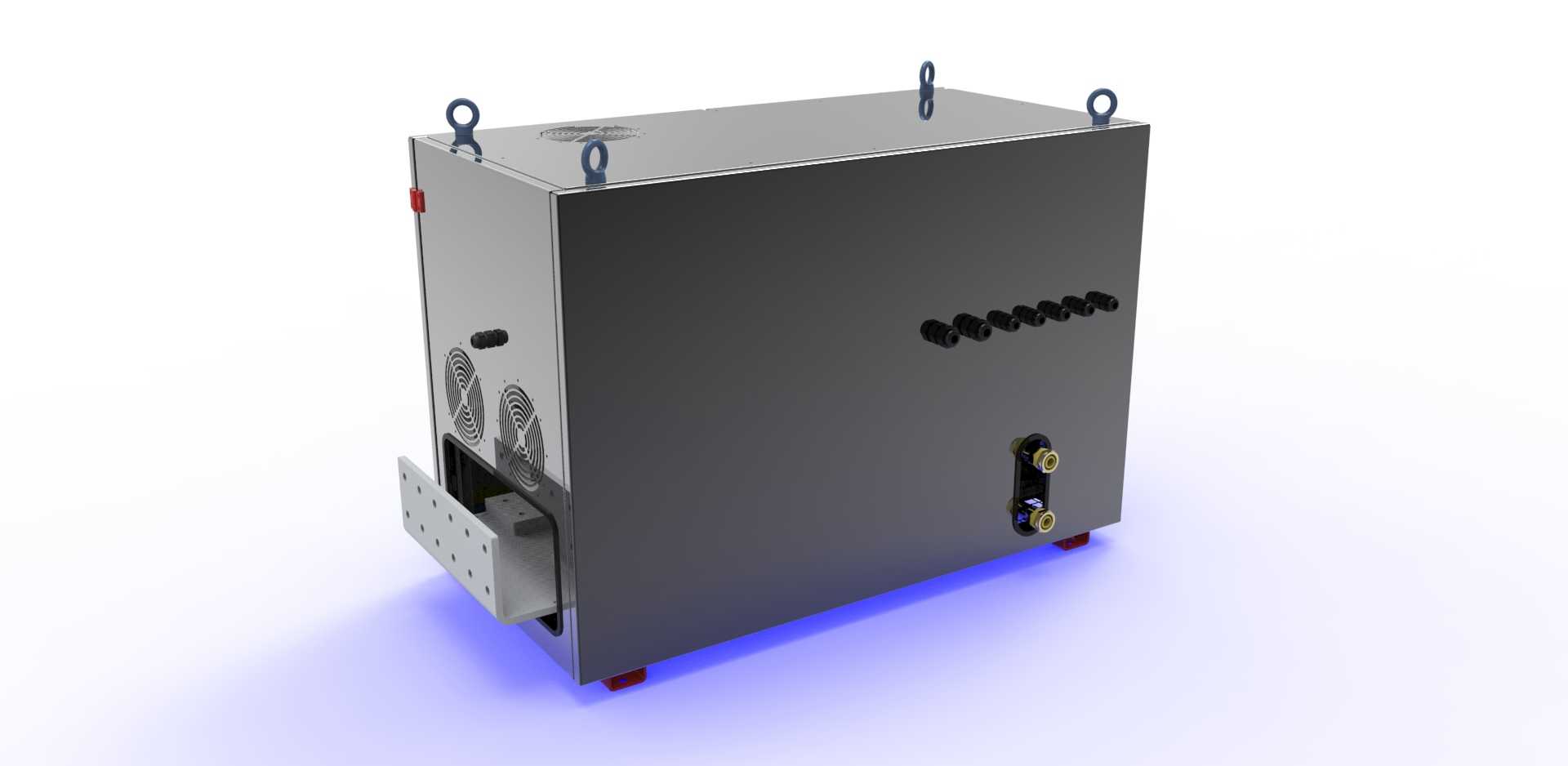

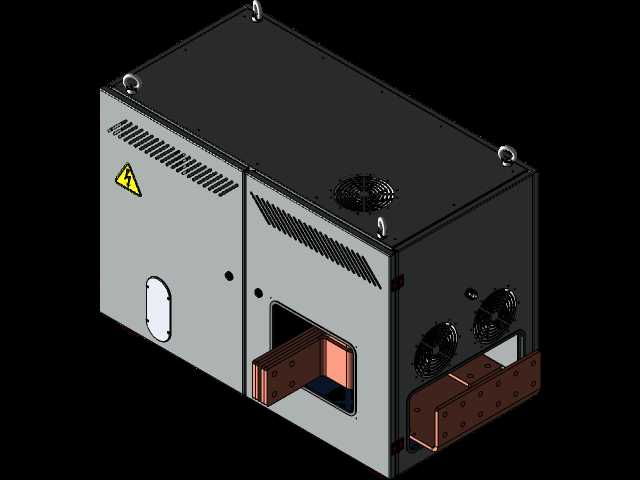

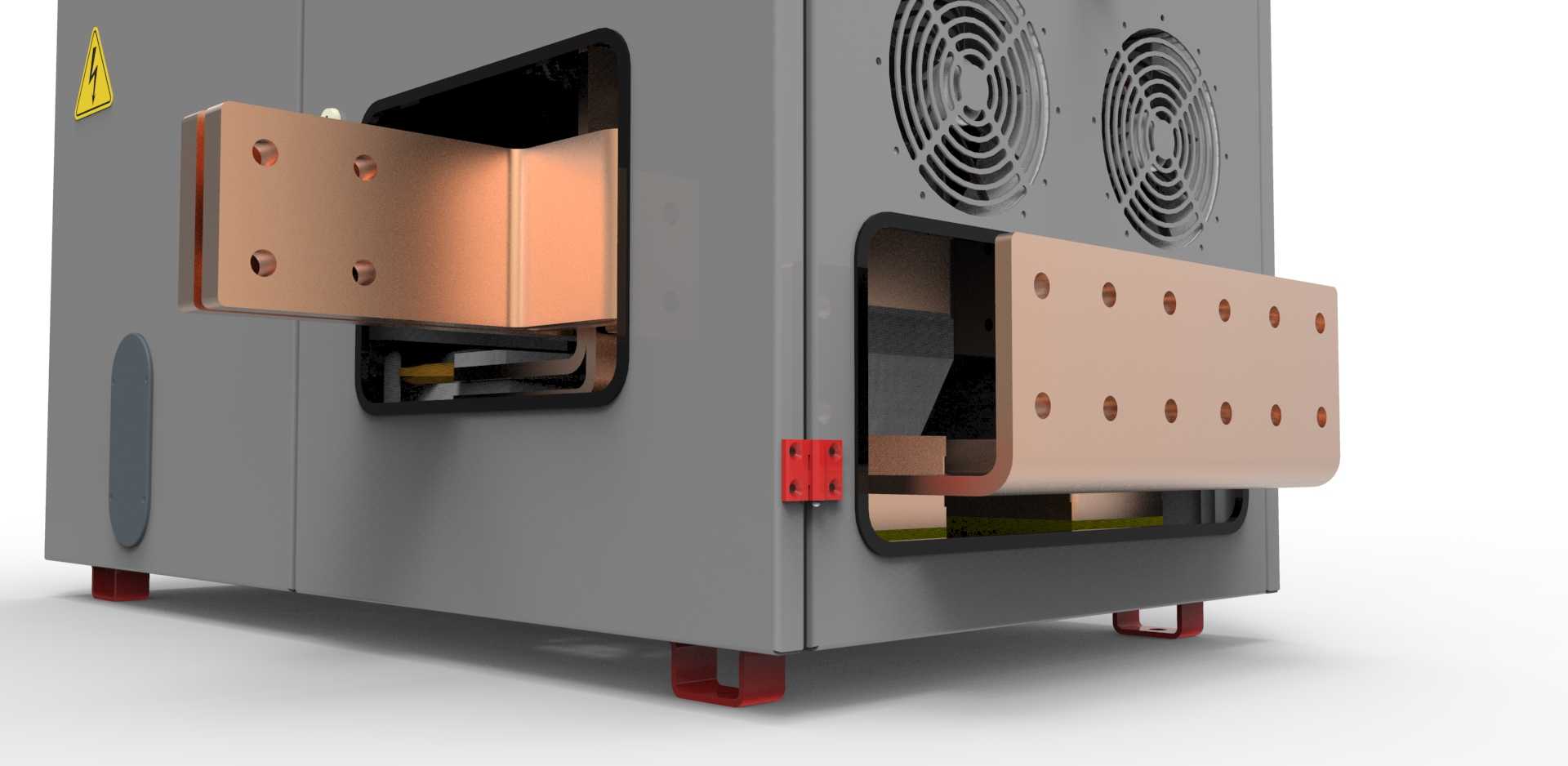

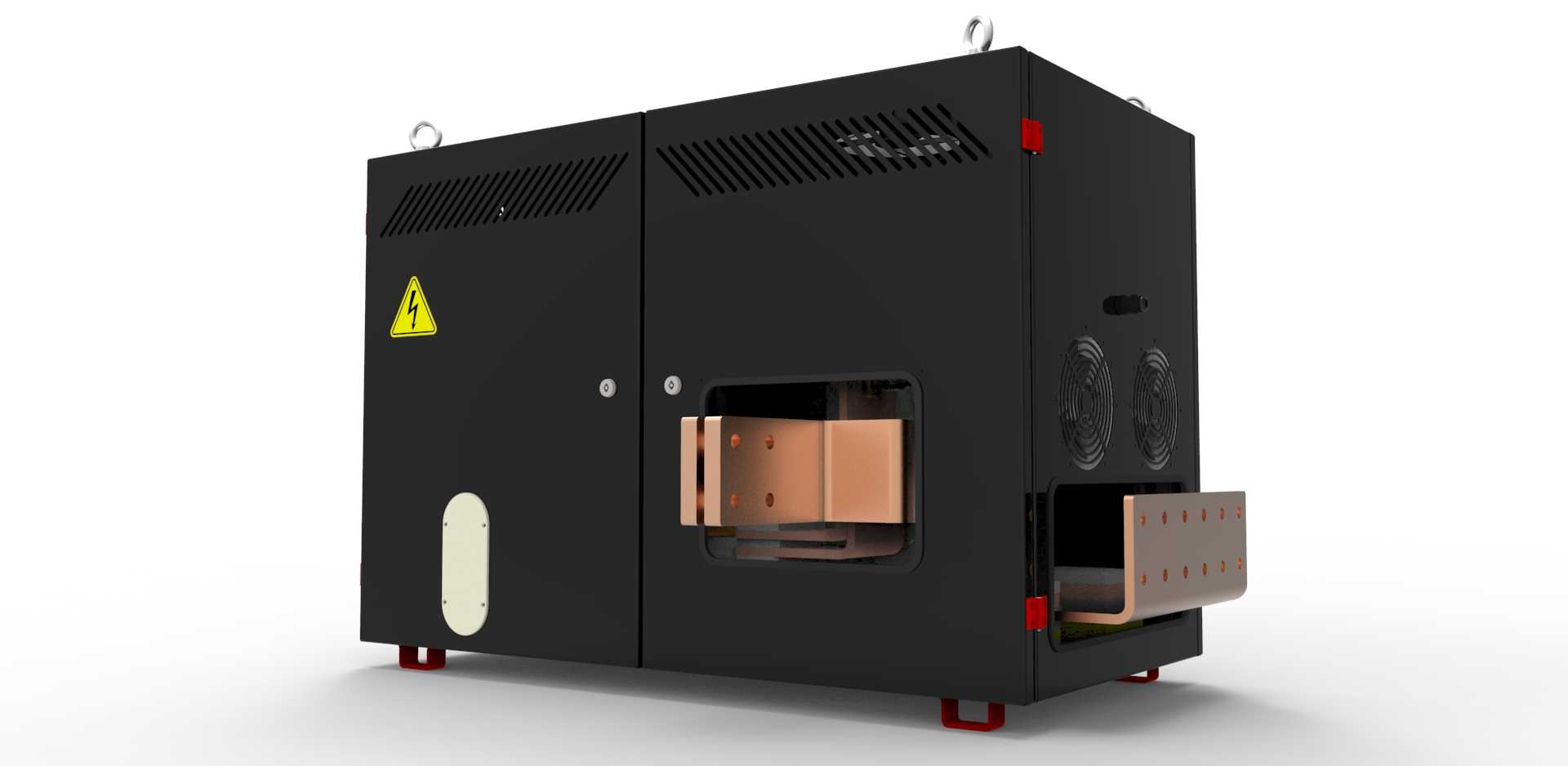

该极性切换柜体主要应用于工业直流供电、电化学加工、大功率充放电测试等需要频繁切换电流输出极性的作业场景，在电镀生产线、蓄电池化成工序、直流电弧冶炼设备配套供电系统中承担核心的电流方向切换功能，可替代传统人工倒换接线排的作业模式，大幅降低大电流回路改接的操作风险，提升极性切换作业的响应效率与操作安全性。设备整体采用落地式柜体结构设计，顶部设置四个对称分布的吊环结构，适配车间内行车吊装转运的作业需求，柜体底部配置可调式减震支撑脚，可适配车间地面存在的微小高度差，保证柜体安装后处于水平稳定状态，避免内部大电流连接排受额外应力影响接触可靠性。柜体采用双开门封闭结构，左侧门板设置高压警示标识与内嵌式观察窗，可在不开启柜门的前提下观察内部核心元件的运行状态，右侧门板预留大电流输出铜排的伸出窗口，输出端铜排做了加厚镀锡处理，可承载千安级大电流长期通过，降低接触部位的发热损耗。柜体侧面设计有阵列式通风散热格栅，配合内部预留的风机安装位，可形成贯穿式散热风道，及时带走大电流元件工作产生的热量，避免柜内温度过高影响元件使用寿命。设计过程中重点考量了大电流回路的爬电距离与电气间隙，内部铜排排布采用分层错位设计，不同极性的导电部件之间设置绝缘隔板，杜绝大电流工况下的拉弧短路风险，同时柜门与柜体主体之间设置可靠的接地连接结构，保证设备外壳始终处于接地保护状态，避免操作人员接触柜体时发生触电危险。柜体的安装边界预留了足够的接线操作空间，输出端铜排外侧预留了外接母排的连接孔位，可直接与车间现场的供电母排或负载端进线排快速对接，柜体侧面预留了控制线缆的进线格兰头安装位，适配外部控制信号线缆的引入需求，整体结构兼顾了大电流载流能力、操作安全性与现场安装的便捷性，可直接集成到现有工业直流供电系统中完成极性切换功能，无需对原有供电线路做大规模改造。
