0402规格贴片LED发光元件三维结构

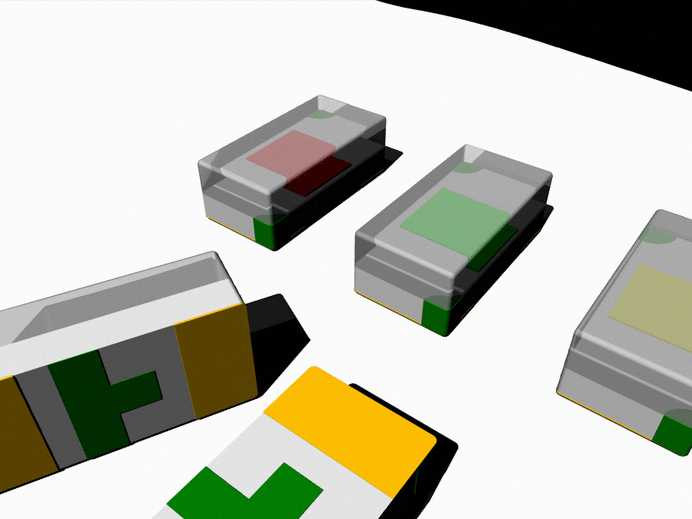

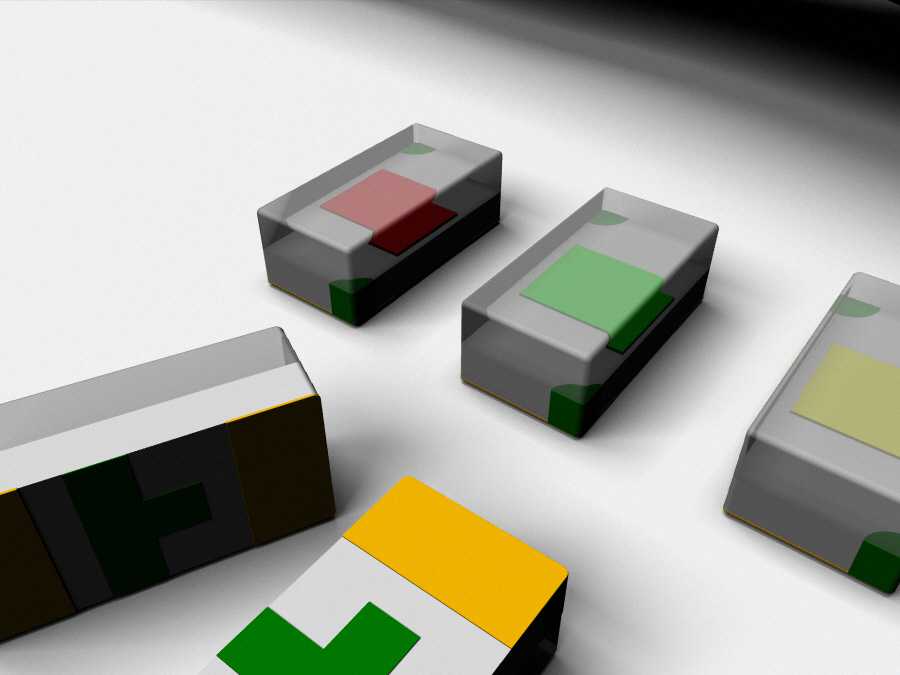

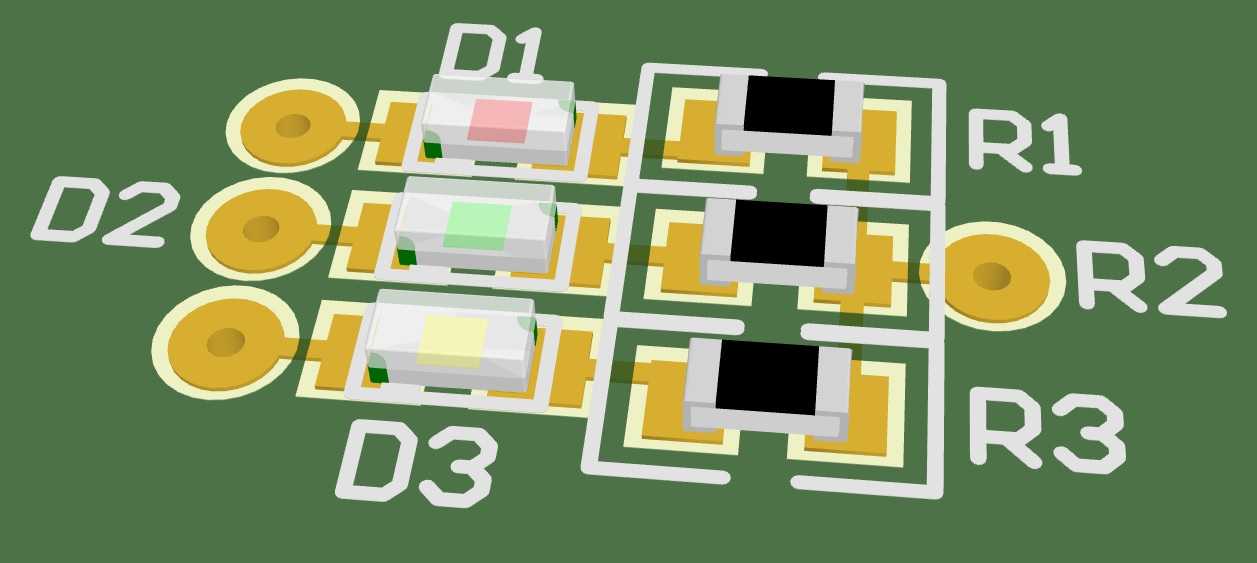

这款0402规格的贴片式LED元件，是当下微型化电子装配领域应用极为广泛的表面贴装发光器件，核心适配高密度PCB板级电路的集成化装配需求，在消费电子、车载电子、工业指示、智能穿戴设备等场景中承担状态指示、背光补光、信号提示的核心功能。不同于传统直插式LED元件，该款贴片元件采用全表面贴装结构设计，能够完美适配回流焊、波峰焊等自动化SMT生产工艺流程，可大幅提升整机组装的生产效率，同时缩减板级电路的占用空间，满足当下电子产品轻薄化、微型化的设计趋势。从实际功能特性来看，该款元件作为小尺寸发光单元，具备低功耗、高发光效率、响应速度快的特点，可在低驱动电流下实现稳定的光输出，不同色彩的封装胶体对应不同发光波长，可覆盖红、绿、蓝、白等常规发光色彩需求，适配不同场景的光色设计要求。在产品设计思路上，这款三维结构完整还原了元件的分层构造：外部为高透光的环氧树脂封装胶体，既承担内部发光芯片、键合引线的物理防护作用，隔绝外界水汽、粉尘对内部精密结构的侵蚀，同时通过胶体的光学折射设计优化光线出射角度，提升发光面的均匀度；内部封装的发光芯片固定在绝缘基座上，通过微细键合线连接两侧的金属焊端，焊端采用耐氧化的镀层处理，保证焊接过程中的润湿性与长期使用的连接可靠性，基座部分采用耐高温的绝缘复合材料，可承受SMT焊接过程中的高温冲击，避免焊接过程中出现元件变形、性能失效的问题。在外形尺寸与安装边界上，该款元件严格遵循0402封装的行业通用标准，长宽高尺寸为1.0mm×0.5mm×0.4mm，焊端位置与尺寸完全匹配行业通用的0402封装焊盘设计规范，在PCB布局设计时无需额外调整封装库参数，可直接适配常规的0402封装焊盘，元件本体边缘与相邻元件的安全间距可控制在0.15mm以上，满足高密度贴装的间距要求，不会出现焊接连锡、元件干涉的问题。在结构细节上，三维模型完整还原了封装胶体的透光质感、内部芯片的色彩区分、焊端的金属质感，能够帮助电子设计人员在进行整机结构仿真时，直观评估元件的布局合理性、光线出射方向是否符合结构设计要求，提前预判装配过程中可能出现的干涉问题，同时也可用于SMT贴装编程的视觉参考，辅助调整吸嘴拾取位置、贴装压力参数，保证贴装过程的良率。这类微型贴片元件的高精度三维建模，能够有效打通电子设计与结构设计之间的信息壁垒，避免因二维封装尺寸信息不全导致的装配失误，在产品研发阶段就完成元件级的装配验证，缩短产品研发周期，降低打样试错的成本。
