嵌入式船型摇臂开关结构设计方案

这款摇臂开关是面向低压电气控制场景设计的嵌入式操作元件，广泛应用在小型机电设备、桌面电子仪器、机器人控制模组、家用小电器、工控终端设备的电源通断与功能切换回路中，作为操作人员与设备电控系统之间的直接交互部件，承担着回路导通、断开的核心控制功能，能够在额定负载范围内稳定实现电路状态切换，保障设备操作的便捷性与电控回路的通断可靠性。

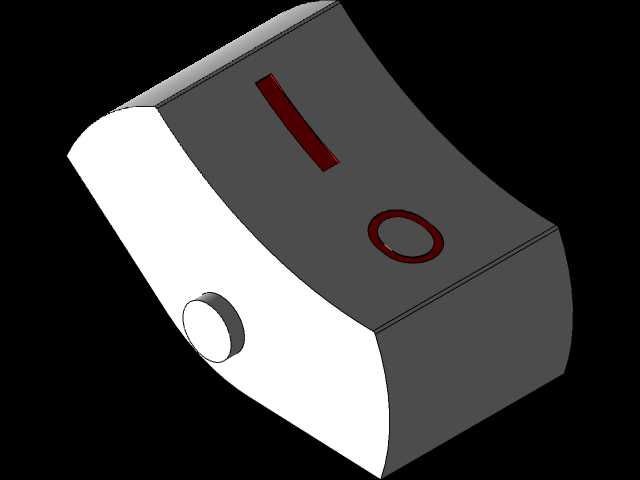

从功能特性来看，该款摇臂开关采用跷跷板式操作结构，操作拨面带有清晰的状态标识，凸起的操作面符合人体工学按压角度，操作人员无需刻意对准即可完成拨动操作，操作反馈清晰明确，能够通过手感与拨面位置直观判断当前开关的通断状态，避免误操作带来的设备运行风险。开关的接触端采用插片式接线结构，能够快速适配常规的冷压接线端子，接线过程无需额外焊接工序，既能够提升生产装配环节的接线效率，也方便后期设备维护过程中的元件更换，降低运维的时间成本。

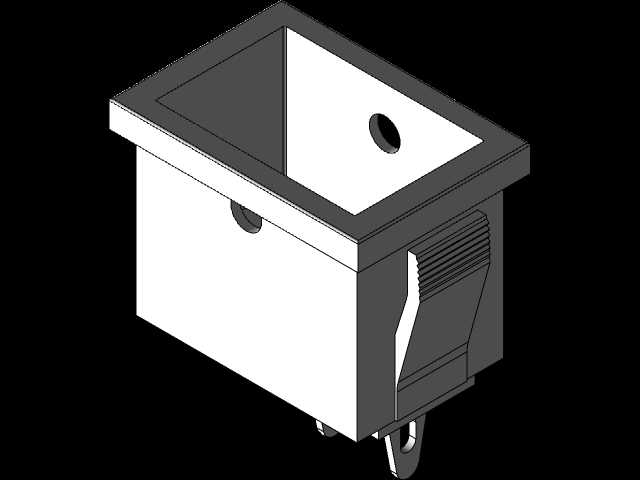

在设计思路上，这款开关优先考虑嵌入式安装的适配性，整体外壳采用卡扣式安装结构，侧边设置有对称的弹性卡齿，安装时仅需在设备面板上开出对应尺寸的方形安装孔，将开关推入安装孔即可依靠卡齿的弹性张力完成固定，无需额外螺丝紧固，大幅简化面板装配流程。外壳结构做了防呆设计，安装方向唯一，能够避免装配时出现装反、错位的问题，保障操作标识与实际通断逻辑一致。开关内部的摆动接触结构做了行程优化，拨动手感阻尼适中，既不会因为阻尼过小导致受震动误触发，也不会因为阻尼过大提升操作力度要求，适配各类场景下的操作需求。

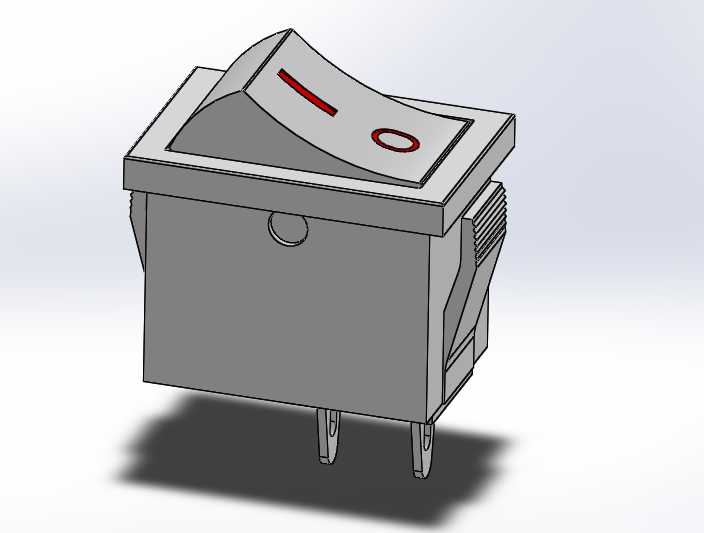

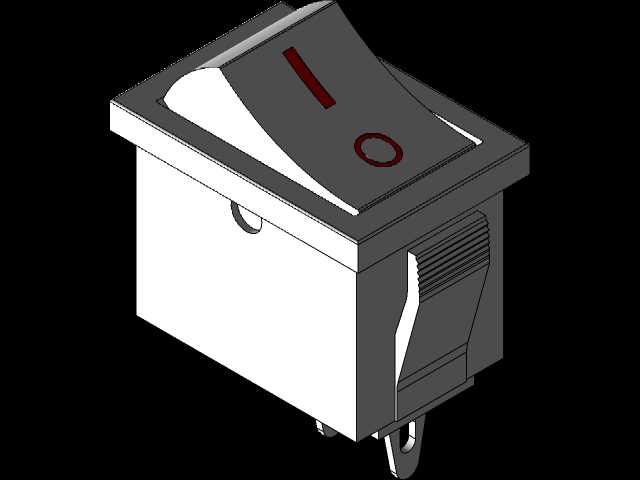

从外形尺寸与安装边界来看，这款开关采用行业通用的方形嵌入式安装规格，外露面板边缘做了微小的倒角处理，能够与设备安装面板紧密贴合，避免缝隙积灰影响外观整洁度。开关本体的插脚长度控制在合理范围内，既能够保障接线后的连接强度，也不会因为插脚过长占用设备内部过多的布线空间，适配内部空间紧凑的小型设备安装需求。开关本体的外壳做了加强筋结构设计，在插拔接线、按压操作的过程中能够承受足够的外力，不会出现外壳开裂、结构变形的问题，保障长期使用的结构稳定性。
