两针PCB接线端子连接器结构设计

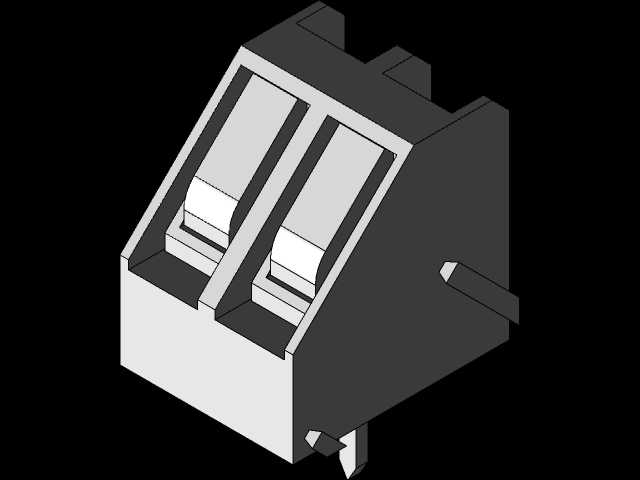

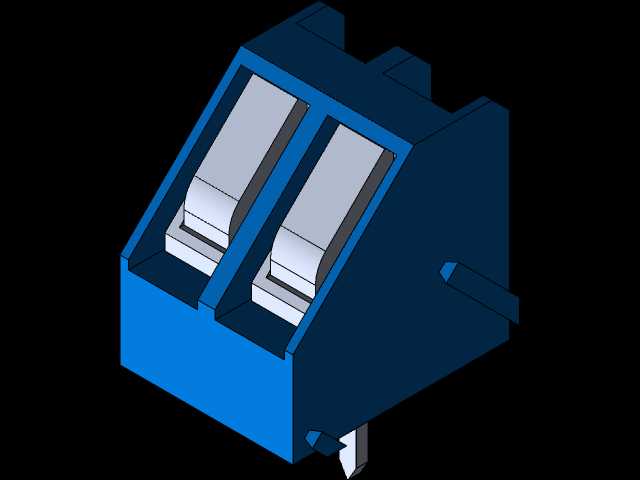

这款两针PCB接线端子是电子电路连接场景中极为常用的基础连接件，广泛应用于消费电子控制板、工业设备信号转接板、小型电源模块、智能家居主控板等需要实现导线与印制电路板可靠电气连接的场景，能够替代传统焊接导线的作业方式，大幅提升现场接线、后期维护的作业效率，同时降低虚焊、脱焊带来的电路故障风险。在实际使用过程中，这类端子主要承担导线与PCB板之间的电流传输、信号导通作用，顶部的两颗锁紧螺丝可以将插入端子腔体内的单股或多股导线牢牢压紧，避免设备运行过程中受震动、拉扯导致导线松脱，保障电路连接的长期稳定性；端子底部的定位插针能够精准插入PCB板对应的安装孔内，过波峰焊后即可与板上线路形成稳固的电气通路，无需额外的固定结构即可完成装配。从设计思路来看，这款端子采用了模块化的紧凑型结构设计，整体为蓝色阻燃绝缘壳体，壳体选用耐温、绝缘性能优异的工程塑料材质，既可以隔绝相邻接线位之间的电气间隙，避免短路风险，也能在焊接、日常运行的温度环境下保持结构强度不发生形变；两颗接线位平行排布，每个接线位都设置了独立的导线容纳腔体，腔体开口处做了导向倒角设计，方便作业人员快速将导线插入到位，无需反复调整导线角度；顶部的螺丝孔位做了沉台设计，锁紧螺丝后螺丝顶面不会突出端子壳体表面，避免与周边元器件发生干涉，同时也能防止螺丝意外脱落造成板上短路。在安装边界与尺寸设计上，这款两针端子的宽度控制在极小的范围内，能够适配高密度排布的PCB板安装需求，相邻针位的间距符合通用接线端子的标准间距规格，底部插针的长度、直径都匹配常规PCB板的安装孔径与焊接层厚度，安装后端子底部与PCB板面贴合紧密，不会出现倾斜、浮高的问题；端子整体高度经过优化，在满足导线锁紧行程需求的前提下尽可能压缩垂直方向的占用空间，适配外壳内部空间局促的小型电子设备安装需求，不会因为端子高度过高导致外壳无法装配。壳体侧面还设计了防滑与防呆结构，既方便生产过程中的自动化取料装配，也能避免人工安装时方向装反导致的接线错误，接线腔体内部的金属导电件采用弹性与导电性能兼顾的铜质材料，表面做镀锡处理，既可以降低接触电阻减少通电过程中的发热，也能提升抗氧化能力，延长端子的整体使用寿命，即使在潮湿、多尘的工业应用场景下，也能保持稳定的连接性能，不会因为接触面氧化导致接触不良、信号传输中断等问题。
