10k规格旋转式音量调节电位器结构

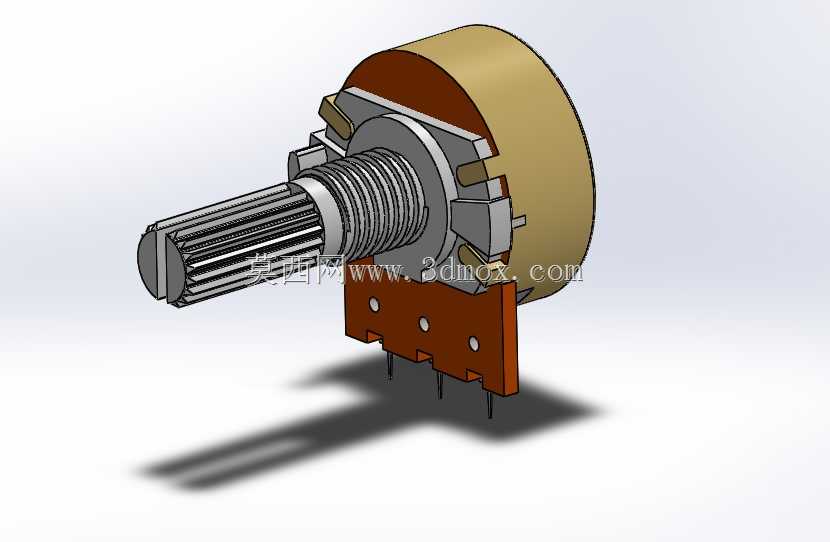

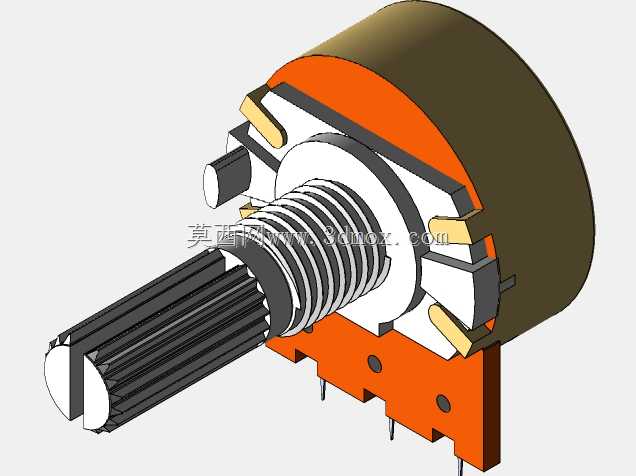

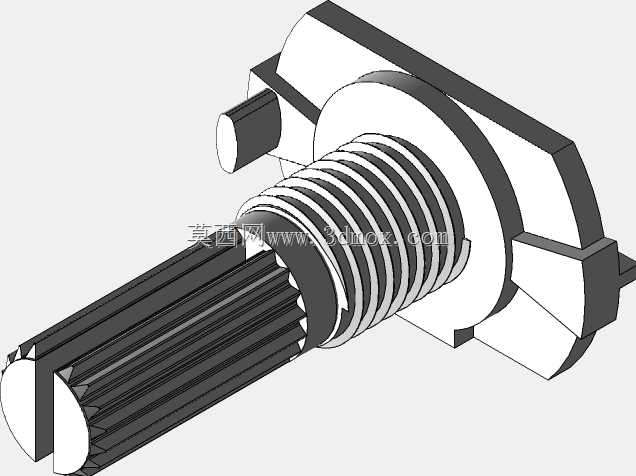

　　这款旋转式可调电阻元件，常被用于音频设备的音量调节回路中，在消费类电子产品、小型工控音频终端、家用音响功放、车载影音系统里都能见到同结构产品的身影，核心作用是通过转轴旋转改变接入回路的电阻值，实现对输出信号幅值的连续调整，最终完成音量大小的线性控制。从结构设计逻辑来看，这款元件采用了经典的碳膜旋转电位器架构，主体基座为绝缘耐温的胶木材质，圆形电阻基片固定在基座后侧的绝缘壳体内，转轴采用带滚花的金属轴设计，滚花段的作用是在装配旋钮时增加摩擦力，避免旋钮使用过程中出现打滑空转的问题，转轴中段设置了标准细牙螺纹与配套锁紧螺母，能够适配不同厚度的设备面板安装需求，安装时只需将转轴穿过面板预留的安装孔，从面板后侧旋紧锁紧螺母即可完成主体固定，不需要额外设计复杂的定位结构，适配性较强。

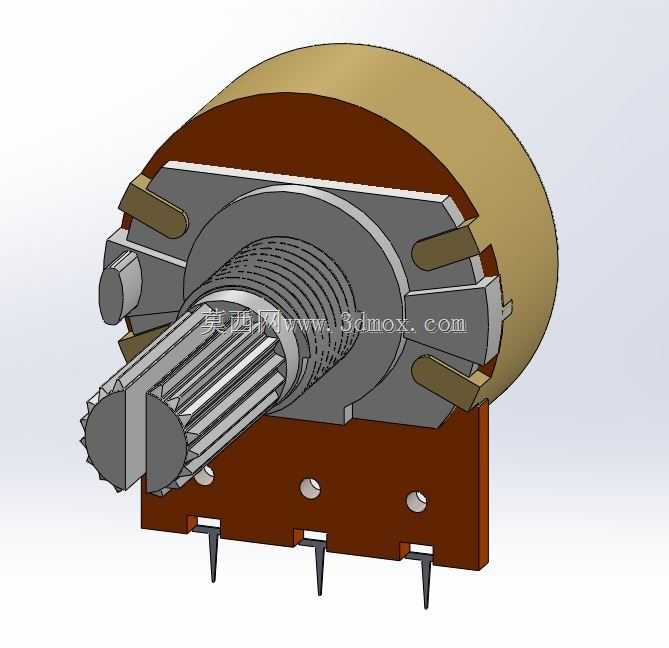

　　引脚部分采用直插式设计，三个引脚呈一字排布在基座下方的棕色绝缘安装板上，引脚间距符合常规通孔焊接的工艺要求，能够直接适配市面上多数通用PCB板的焊盘孔位设计，焊接时不需要额外改板，能够有效降低整机装配的工艺复杂度。在功能特性上，这款10k阻值的电位器采用线性阻值变化曲线，转轴旋转角度与阻值变化量呈对应线性关系，调节过程中阻值变化均匀，不会出现音量突变、调节卡顿的问题，转轴的旋转阻尼经过适配调校，既不会因为阻尼过小导致调节后转轴自行移位，也不会因为阻尼过大导致调节手感生涩，能够满足日常频繁调节的使用需求。

　　从安装边界尺寸来看，主体圆形壳体的直径适配常规小型电子设备的内部安装空间，转轴伸出长度能够适配厚度1到5毫米的常见设备面板，引脚伸出长度足够完成波峰焊或者手工焊接操作，安装板上预留的两个定位小孔，能够在PCB焊接时与板上的定位柱配合，避免焊接过程中元件出现偏移倾斜，提升焊接良率。在实际选型应用中，这类电位器除了用于音量调节之外，也可以用于小型设备的参数微调回路，比如小型电源的输出电压微调、灯光亮度调节等场景，只要回路参数匹配10k的阻值范围与额定功率要求，都可以采用同结构的元件进行适配。

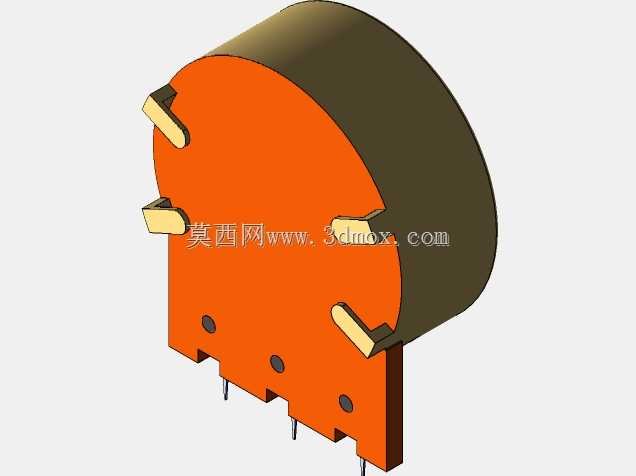

　　建模过程中需要重点关注转轴螺纹段的螺距参数、引脚的中心间距、安装板定位孔的相对位置，这些尺寸直接决定了元件能否顺利完成装配，另外转轴与基座之间的配合间隙也需要按照实际零件的公差要求进行预留，避免建模时出现配合干涉，导致后续生成的工程图纸无法直接用于生产参考。后侧的绝缘外罩采用卡扣式结构与基座连接，建模时需要还原卡扣的配合位置，还原实际生产中的装配逻辑，让整个模型的结构完全匹配实物的装配关系，方便结构工程师在做整机布局时直接调用，准确评估元件的安装空间是否充足，避免出现结构干涉的问题。
