台式电动绞肉设备结构设计方案

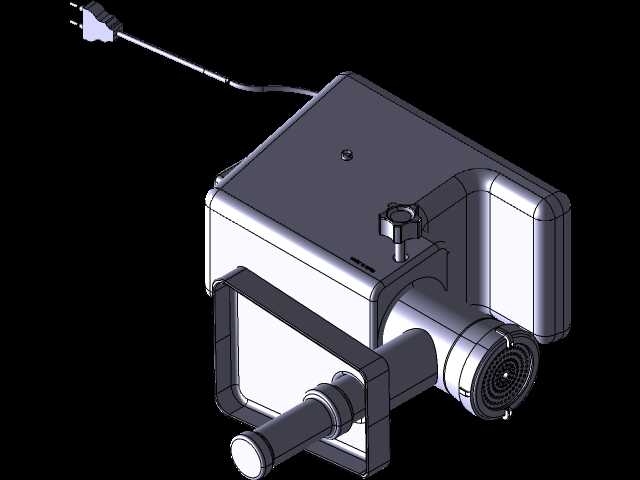

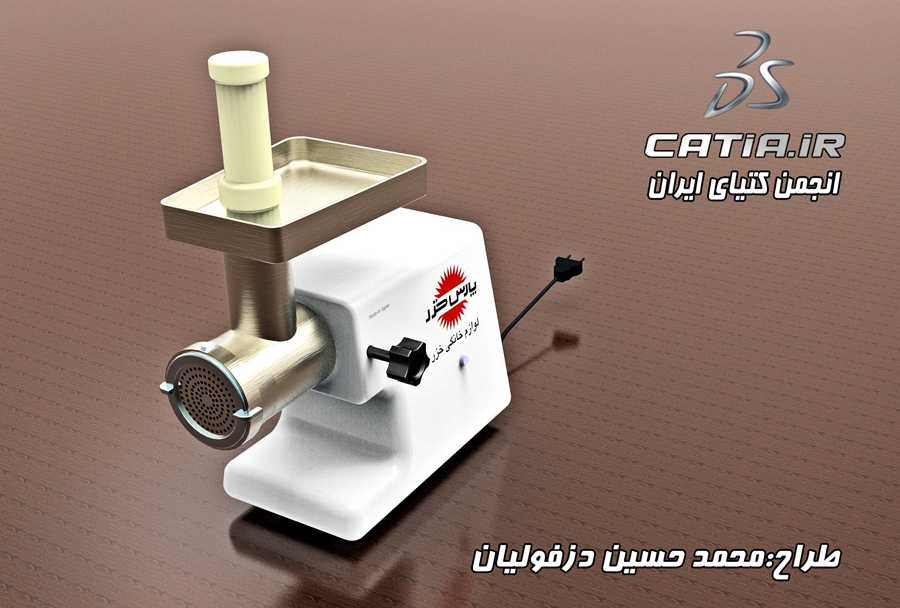

本次设计的台式电动绞肉设备，主要面向家庭日常食材处理、小型餐饮门店鲜肉加工场景，可满足鲜肉绞碎、馅料制备等核心使用需求，能够替代传统手工剁肉的繁琐操作，大幅提升食材处理效率，同时保障肉馅粗细均匀、卫生可控。设备整体采用卧式布局结构，核心由进料推送组件、螺旋绞切腔体、动力驱动单元、机身支撑壳体四大模块组成，进料区域设置方形敞口承料托盘，搭配垂直压料推杆，可将块状鲜肉平稳送入绞切腔体内，避免操作过程中食材滑落，同时保障操作安全，防止手部直接接触内部运转部件。绞切腔体采用食品接触级金属材质打造，内部设置变螺距输送螺旋，可随着螺旋转动逐步推送食材向出肉端移动，同时对食材形成渐进式挤压，配合前端可更换的多孔出肉板与旋转切刀，可实现不同粗细规格肉馅的加工，适配饺子馅、包子馅、肉丸原料等不同食材制备需求。动力驱动单元内置在白色机身壳体内部，通过减速结构将电机动力传递至绞切螺旋轴，保障运转扭矩充足，可应对带少量筋膜的鲜肉加工，不会出现卡滞、运转无力的问题；机身侧面设置旋钮式控制开关，可实现启停、正反转切换，出现食材卡滞时可通过反转功能快速解除堵塞，无需拆机清理。设备底部设置平整支撑底座，可稳定放置在厨房台面、操作案板上，不会因运转振动出现移位；电源线从机身侧部引出，适配常规民用供电场景，无需额外配套动力设施。外形设计上充分考虑家用场景的空间适配性，整体尺寸紧凑，不会占用过多台面空间，机身外壳采用弧面过渡设计，无尖锐棱角，日常清洁时可快速擦拭表面残留污渍，进料托盘、绞切腔体、出肉组件均可快速拆卸，便于使用后彻底清洗，避免食材残留滋生细菌。设计过程中重点平衡了设备的加工性能与操作安全性，所有与食材接触的部件均采用易清洁、耐腐蚀的材质，传动结构做了全封闭处理，既可以避免运转过程中噪音外传，也能防止食材碎屑、清洁用水进入动力单元，延长设备使用寿命；压料推杆的长度设计完全覆盖进料通道深度，操作时无需借助其他工具推送食材，从结构上规避操作风险。出肉端的多孔板设置了不同孔径的可选配件，用户可根据加工需求更换，实现粗绞、细绞的不同效果，除鲜肉加工外，还可适配部分软质食材的切碎处理，拓展设备的使用场景。
