贝利莫风阀执行器多规格结构设计

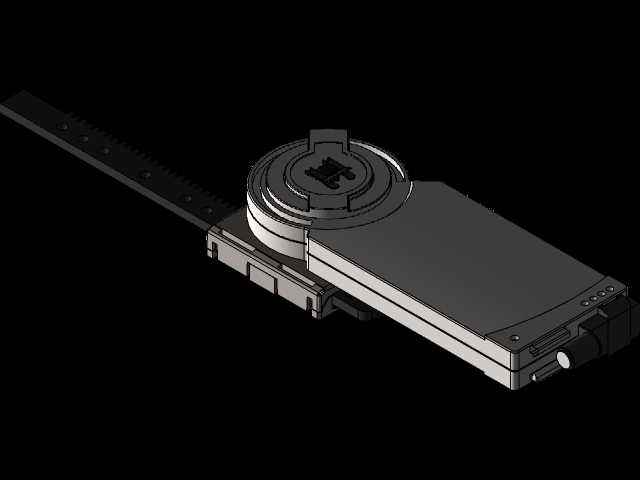

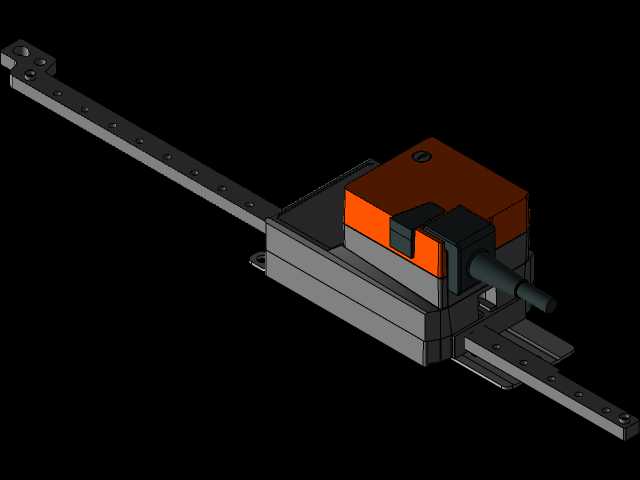

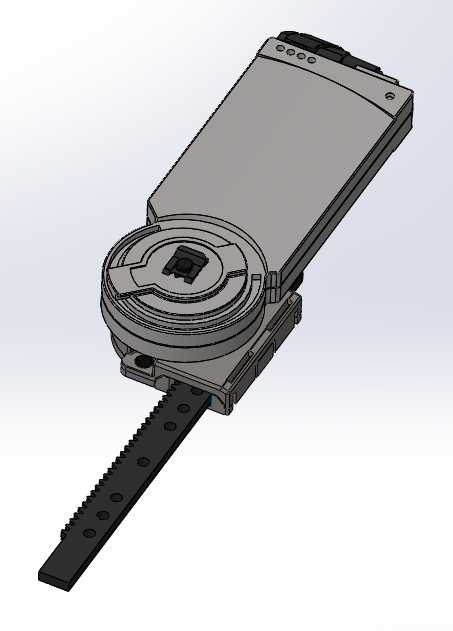

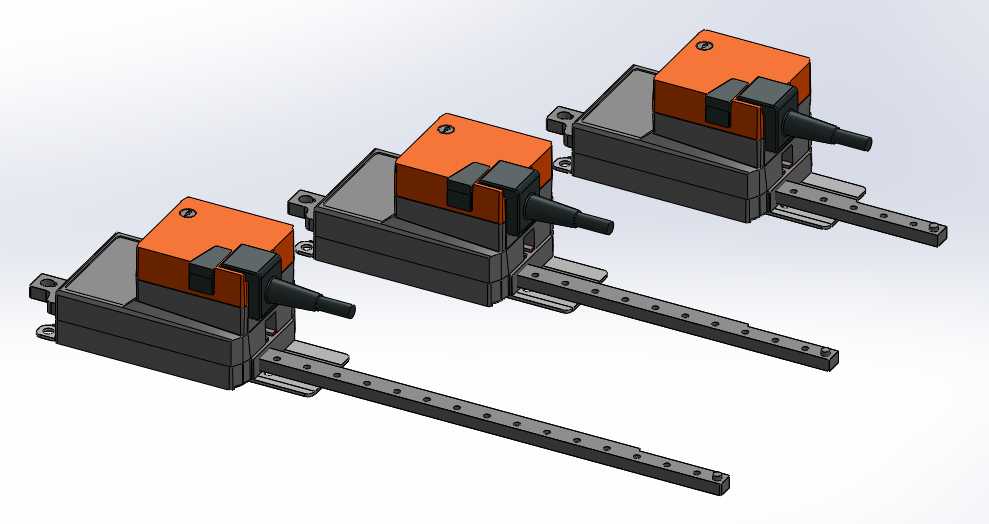

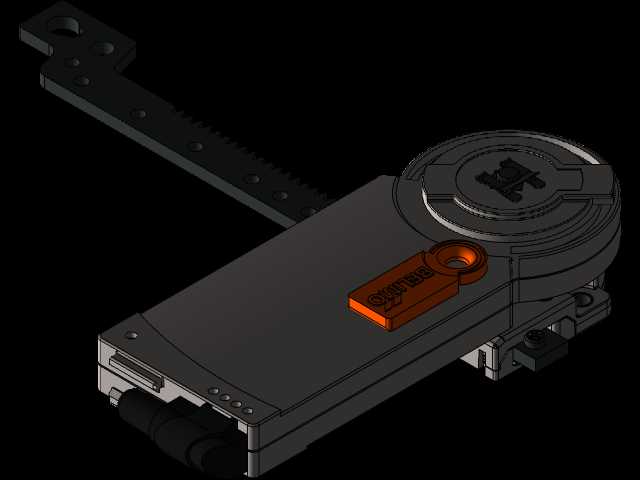

本次呈现的是暖通通风系统专用的风阀驱动执行装置，这类部件广泛应用于商业楼宇通风系统、工业厂房空气调节管路、净化车间新风控制回路、消防排烟风路管控等场景，是通风管路中实现风门开度调节、通断控制的核心执行部件，直接决定通风系统的风量分配精度、工况响应速度与运行可靠性。该系列执行器覆盖三种常用行程规格，分别对应100mm、200mm、300mm的风门驱动行程，可适配不同截面尺寸的矩形风阀、圆形风阀安装需求，无需额外定制转接连杆即可完成常规风阀的匹配安装，大幅降低现场施工的适配难度。从功能设计来看，该执行器采用线性直驱结构，相比传统角行程执行器搭配曲柄连杆的传动方案，省去了中间传动环节的间隙累积，风门开度控制精度更高，运行过程中传动阻力更小，长期运行的磨损量更低，可有效提升部件的使用寿命。装置本体采用分体式结构设计，驱动控制模块与动力输出模块集成在主体壳体内，外壳采用高强度阻燃工程材质，可适应风管周边潮湿、多尘的复杂安装环境，表面的状态指示标识可直观反馈当前风门的开度位置，方便现场运维人员快速判断设备运行状态。安装结构上，执行器预留了标准化的导轨安装位与风阀连杆接驳接口，输出端的连接臂带有多档位调节孔位，可根据现场风阀的实际安装位置微调驱动行程的起始点，适配不同安装角度的风阀装配需求，安装边界充分考虑了常规风管的安装空间，主体结构紧凑，可在狭窄的风管夹层内完成装配作业，无需预留过大的操作空间。设计过程中针对不同行程规格的产品做了结构模块化处理，核心驱动组件通用化率较高，仅通过调整输出齿条的长度即可适配不同行程需求，既降低了生产制造的物料管理成本，也方便后期运维过程中的配件更换，不同行程规格的产品安装孔位、接线接口完全统一，现场替换时无需重新打孔、改线，可大幅缩短运维检修的停机时间。执行器的输出推力经过精准调校，可适配常规通风系统中各类镀锌板风阀、铝合金风阀的驱动需求，运行过程中推力输出平稳，不会出现风门抖动、卡位的问题，可满足通风系统精准调风、工况快速切换的使用需求。
