小型步进运动控制驱动板结构设计

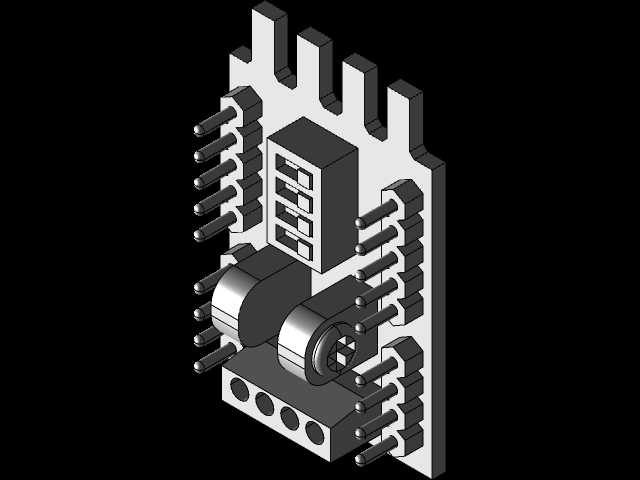

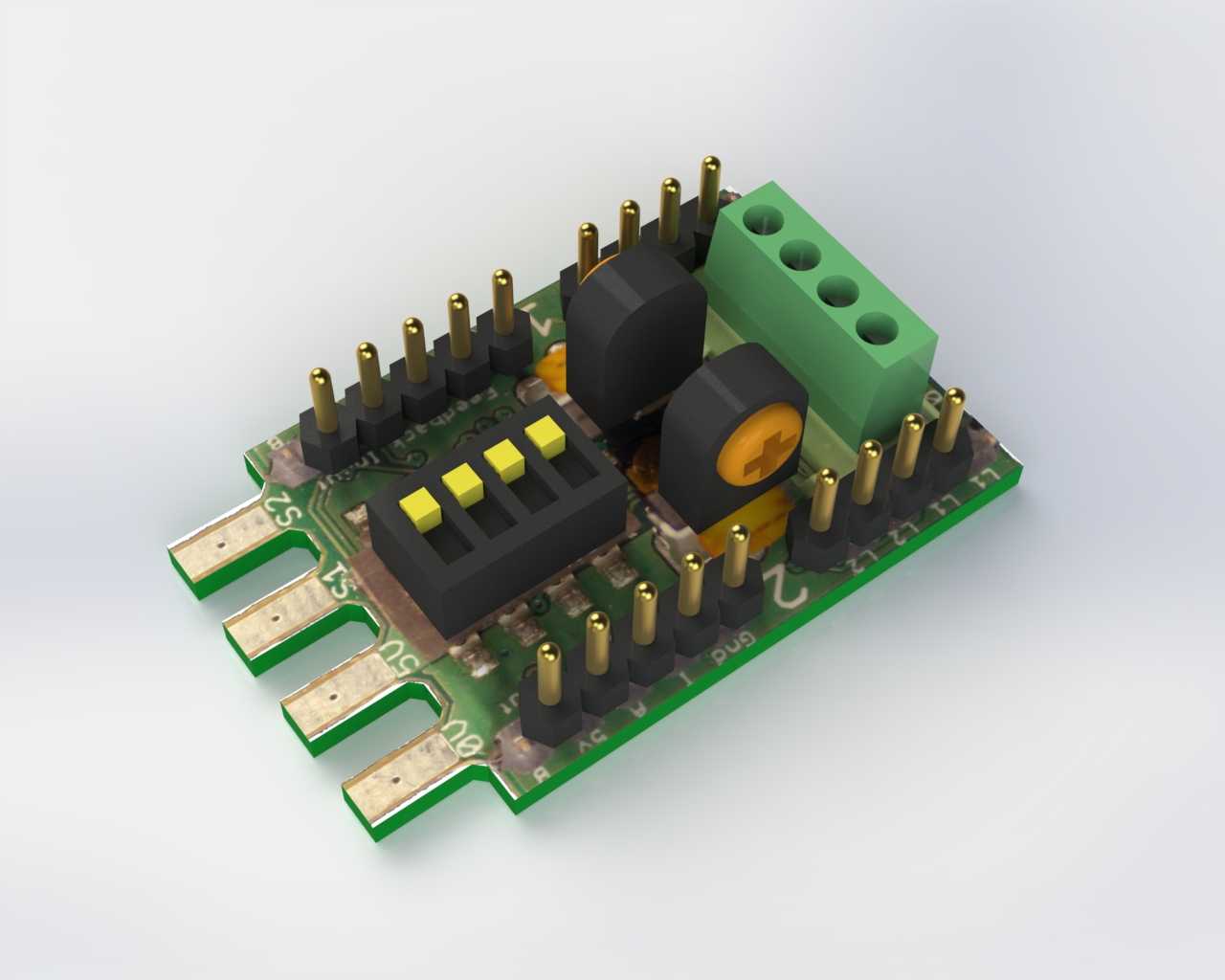

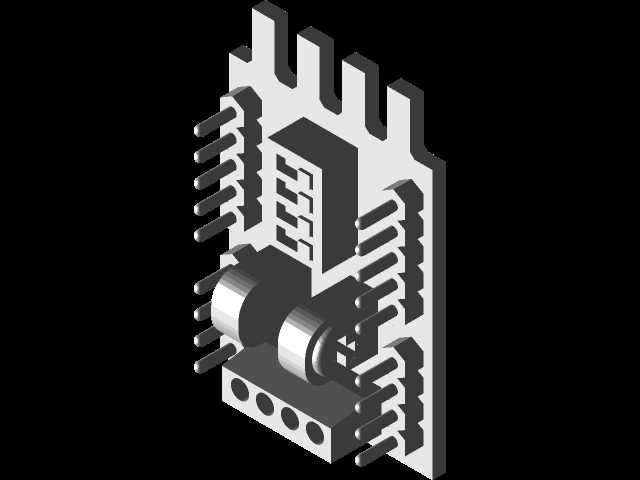

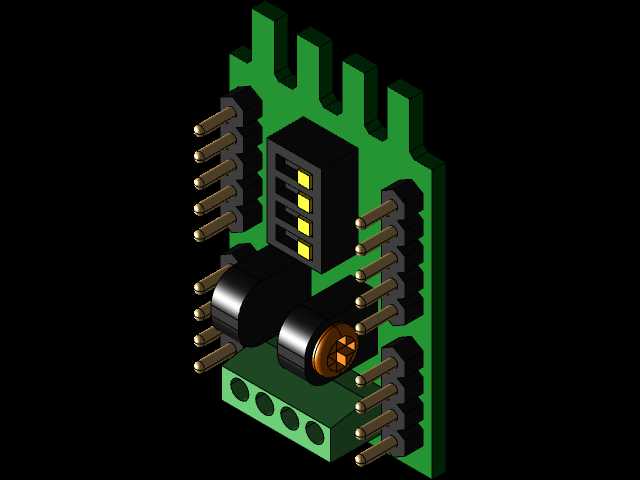

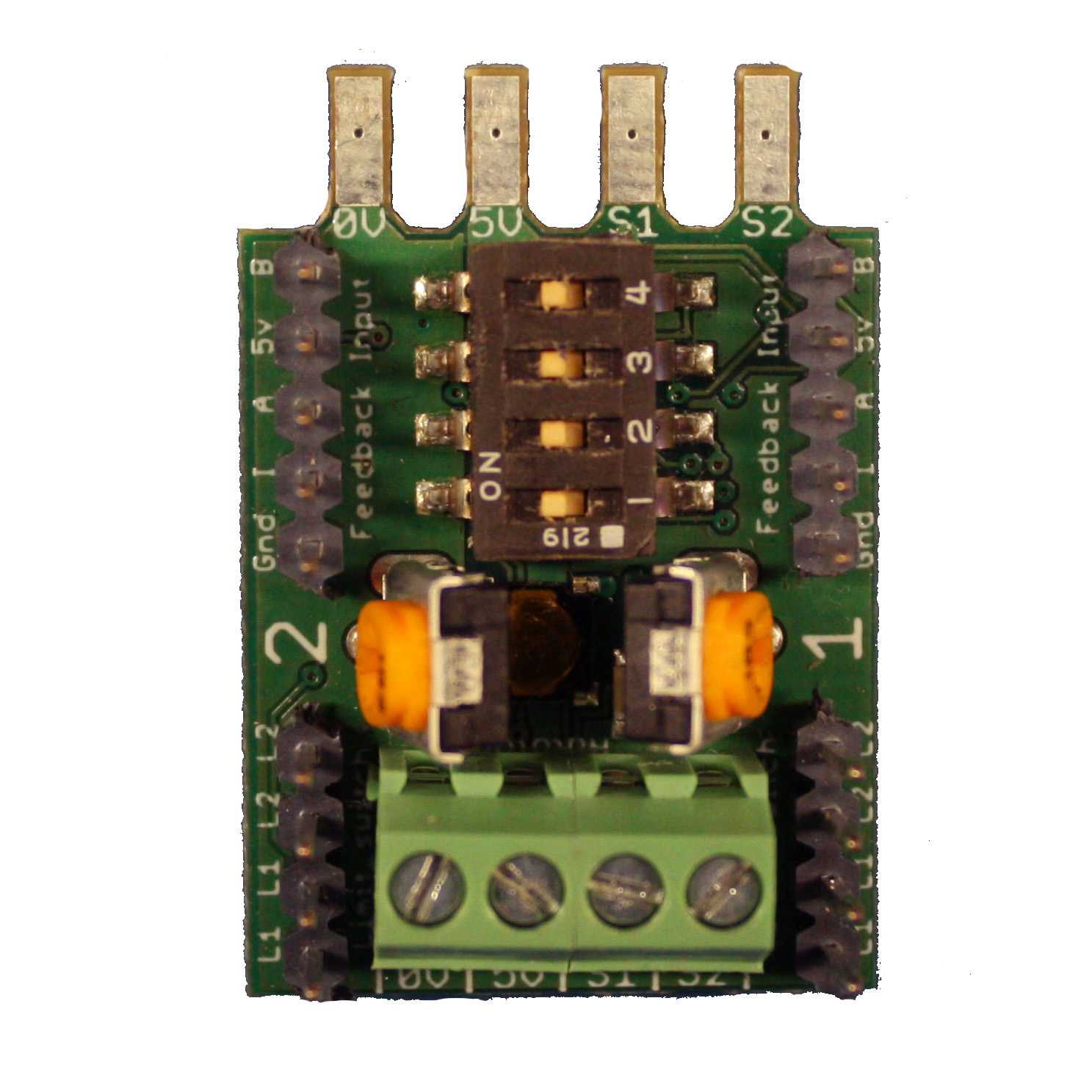

这款小型运动控制驱动模块，主要面向桌面级小型自动化设备、创客DIY机械装置、教学实验平台以及微型数控执行单元的运动控制场景，能够为小功率两相步进电机提供稳定的驱动输出与精准的运动逻辑控制，在小型3D打印设备、桌面雕刻机、微型传送带、智能小工位进给机构等场景中都能适配使用，解决了小型设备空间局促、无法搭载大体积控制驱动单元的痛点。从实际用途来看，该模块集成了脉冲信号生成、电流细分调节、电机驱动输出、外接信号对接的核心功能，不需要额外搭配复杂的转接板即可直接与步进电机、上位控制信号端连接，能够实现步进电机的正反转控制、转速调节、步距细分设置，满足小型运动机构对位移精度、运行平稳性的基础要求，尤其适合负载较轻、安装空间受限的运动执行场景。在功能特性设计上，模块采用分层布局的电路设计思路，将功率驱动区域、信号处理区域、接线端子区域做了清晰的物理分隔：板载的拨码开关区域用于设置细分参数与输出电流，用户不需要连接上位机即可通过拨码快速匹配不同参数的步进电机；侧边的排针接口用于对接上位机的方向、脉冲、使能信号，引脚定义遵循通用工控接口标准，能够兼容市面上多数常用的运动控制信号输出设备；顶部的绿色接线端子为电机动力输出端，采用大间距接线孔设计，能够牢固锁紧电机引线，避免设备运行过程中出现接线松脱的问题；板载的功率器件旁预留了散热接触空间，长时间运行时可粘贴小型散热片降低器件工作温度，提升长时间工作的稳定性。在外形尺寸与安装边界设计上，这款控制模块采用紧凑型PCB布局，整体长宽尺寸控制在极小范围内，板边预留的四个半金属化安装孔位，既可以通过铜柱直接固定在设备的安装平面上，也可以通过排针直接插接到对应适配的主控底板上，安装方式灵活；模块整体最高元器件高度控制在合理范围内，不会与周边安装的其他结构件产生干涉，接线端子的朝向与排针的排布方向充分考虑了设备内部走线的便利性，动力线与信号线分别从不同方向引出，能够减少线路之间的信号干扰。设计过程中充分考虑了小型工控模块的易用性，所有需要用户操作的拨码、接线位置都做了标识预留，用户不需要查阅复杂的手册即可快速完成接线与参数设置，板载的状态指示元件能够直观反馈模块的供电与工作状态，方便现场调试时快速排查接线问题。
