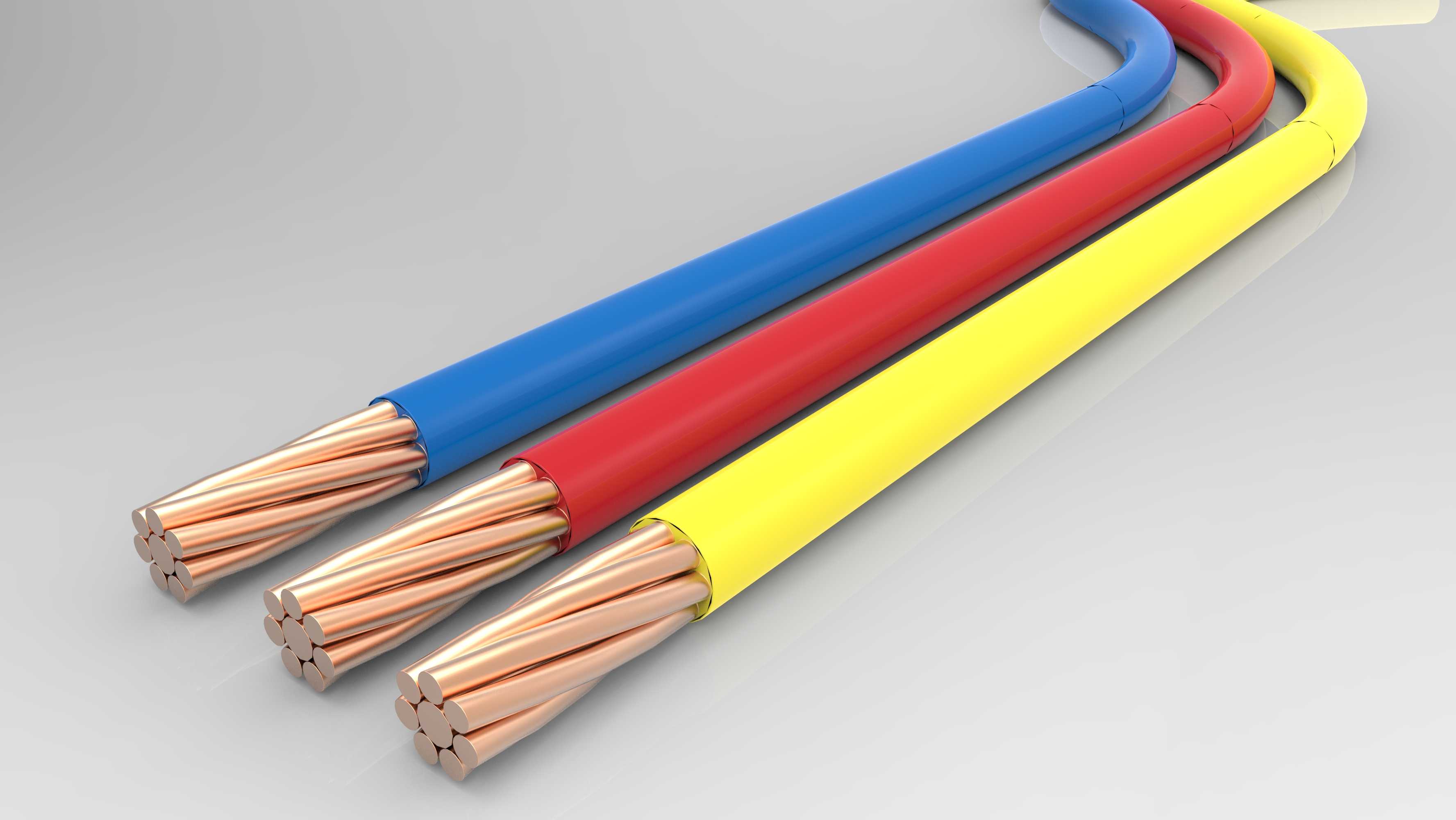

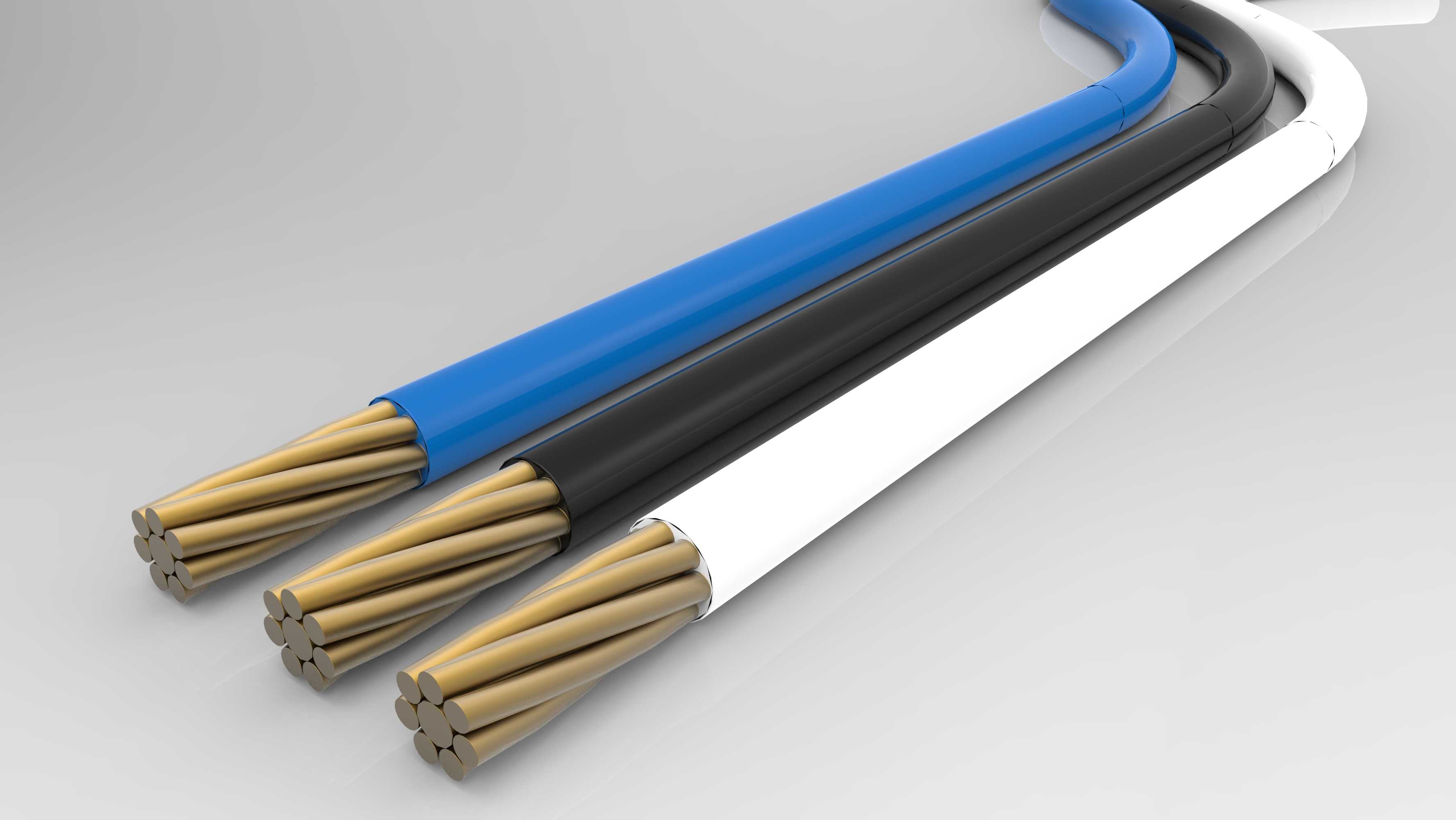

多色绝缘层多股铜芯民用布线结构展示

本次呈现的多股铜芯绝缘电线模型，还原了民用及工业低压配电场景中最常用的布线线材结构，这类线材广泛应用于建筑室内配电、设备内部电路连接、低压控制柜接线、小型机电产品供电回路等场景，是电力传输末端实现电能稳定输送的核心基础配件。从实际用途来看，这类多股铜芯线相较于单股硬线拥有更好的弯折韧性，在穿管布线、设备内部狭小空间走线、需要频繁小幅移位的接线场景中，不易出现线芯断裂的问题，能够适配家装暗线铺设、机电设备内部动力与信号连接、配电箱二次回路接线等多种施工需求，不同颜色的绝缘层可用于区分相线、零线、地线等不同回路，大幅降低施工接线时的错接概率，也方便后期线路检修时快速识别回路属性。从产品功能特性来看，模型还原了多股细铜丝绞合构成的线芯结构，绞合结构既保证了线材整体的导电截面积满足载流要求，又让线材拥有优秀的抗弯折疲劳性能，外层的彩色绝缘包覆层采用耐温、耐老化的绝缘材质，能够在常规使用环境下隔绝线芯与外界的接触，避免漏电、短路风险，同时不同颜色的包覆层实现了回路标识功能，无需额外套号码管即可完成基础的回路区分。从设计思路来看，该模型严格还原真实线材的结构比例，绞合铜芯的单丝直径、绞合节距、绝缘层厚度都参考常规民用BVR线的参数进行建模，既保证了外观视觉上的真实感，也能用于布线施工模拟、机电产品接线结构展示、配电教学演示等场景，模型中线材的弯折形态也还原了实际布线时的自然弯曲状态，能够直观展现这类软线在走线时的形态特性。从外形尺寸与安装边界来看，该类常规2.5平方规格的多股铜芯线整体绝缘层外径约3.5毫米，单根铜丝直径约0.2毫米，在进行布线设计时，单根线材的穿管弯曲半径不小于线材外径的4倍，多根线材并行布线时需要预留足够的散热间隙，接线端需要压接对应规格的冷压端子再接入接线排，避免多股铜丝散开造成接触不良或短路风险，模型可用于布线空间校验，提前确认走线槽、穿线管内的线材容纳量是否满足施工规范要求，避免实际施工时出现线材过多无法穿管、弯曲半径不足损伤绝缘层的问题。
