高速钢直柄麻花钻结构设计展示

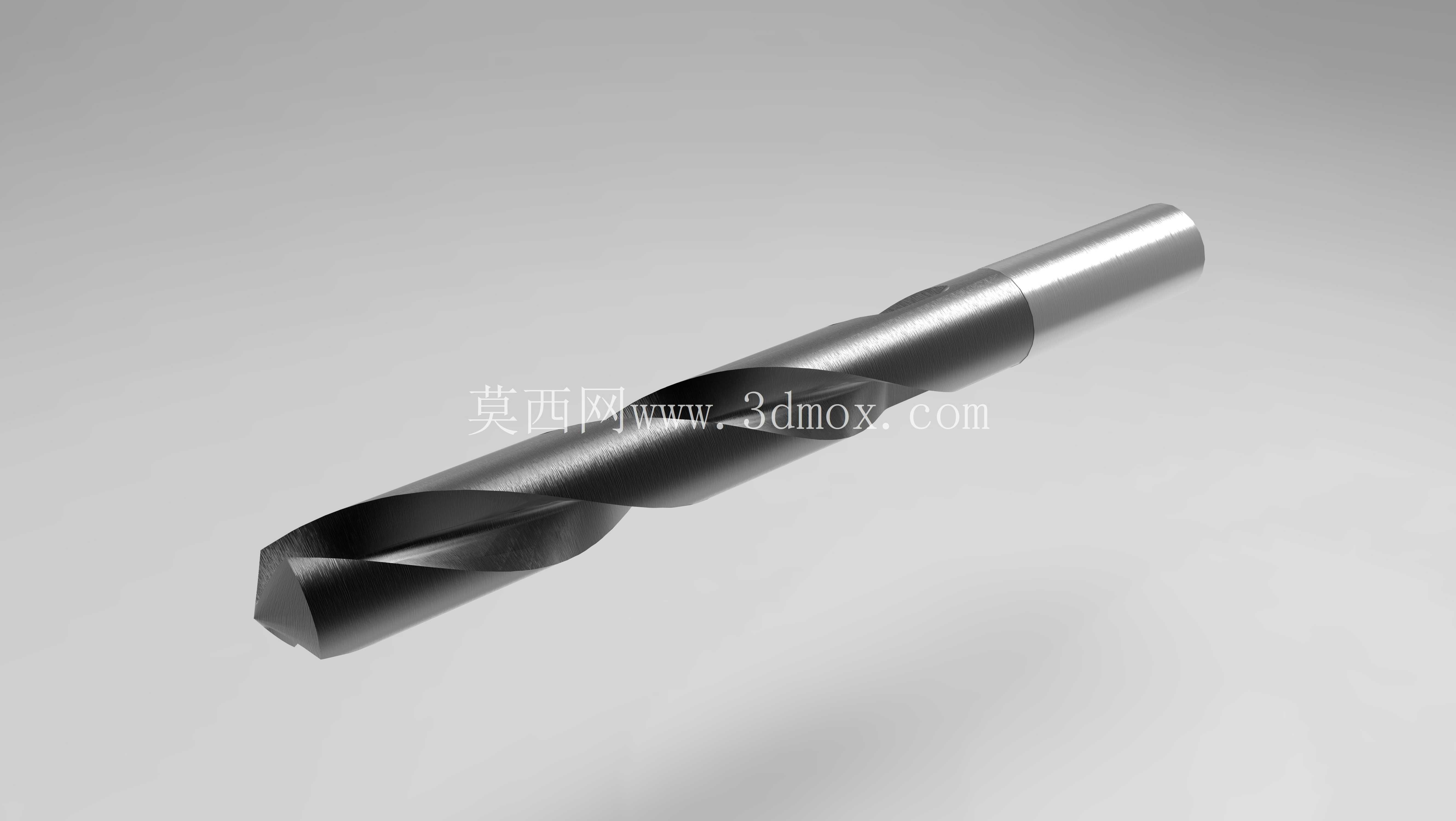

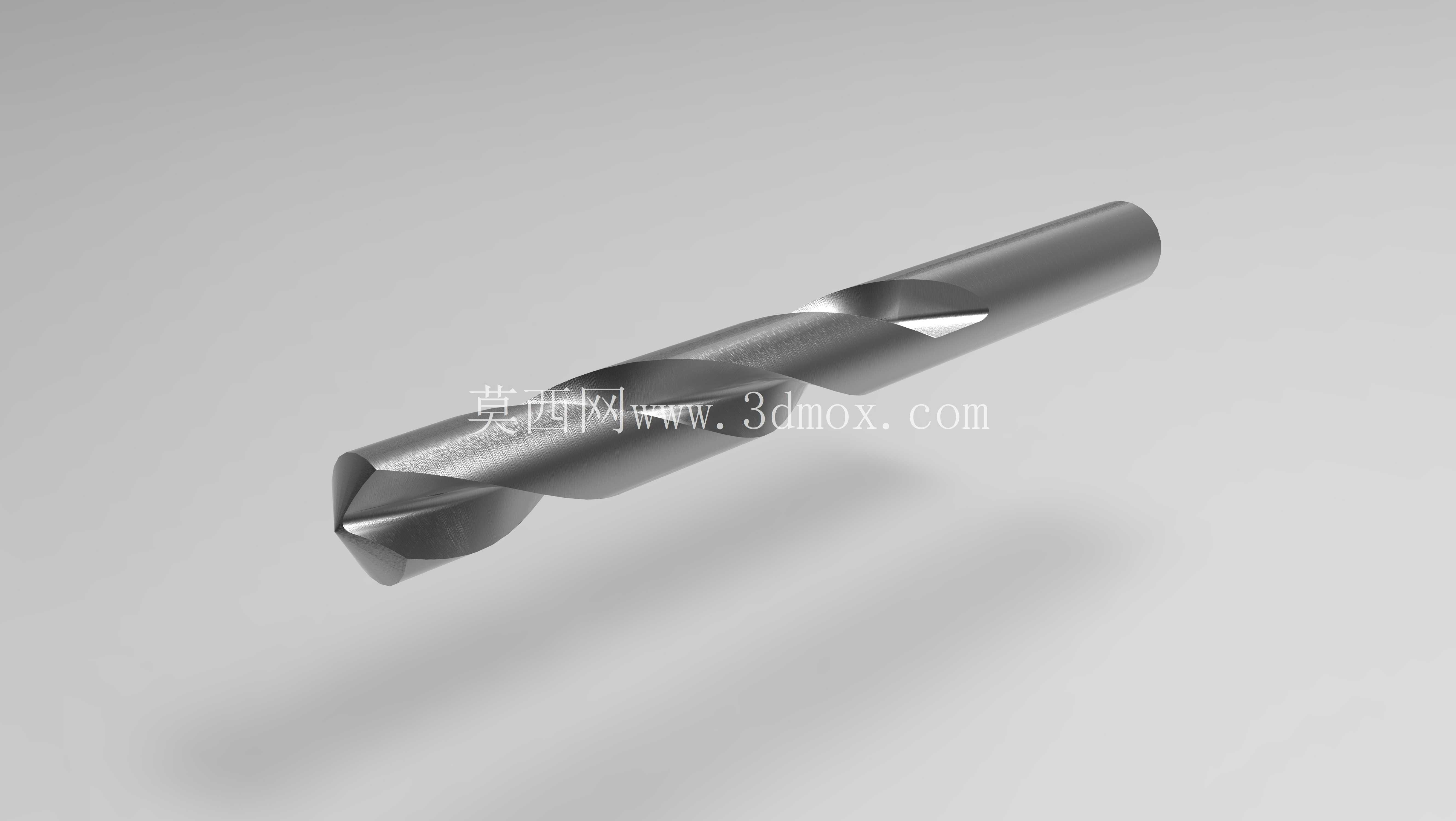

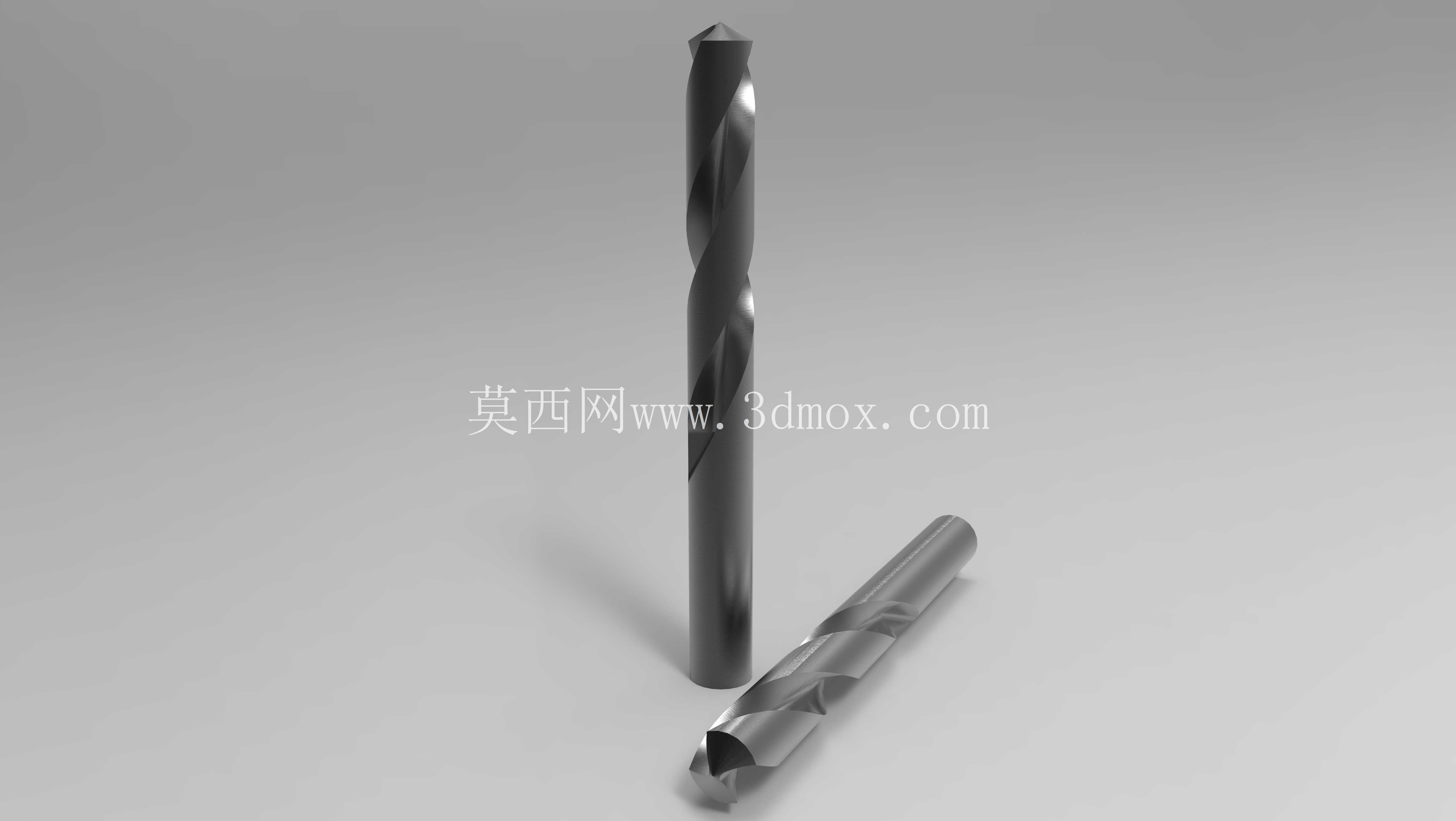

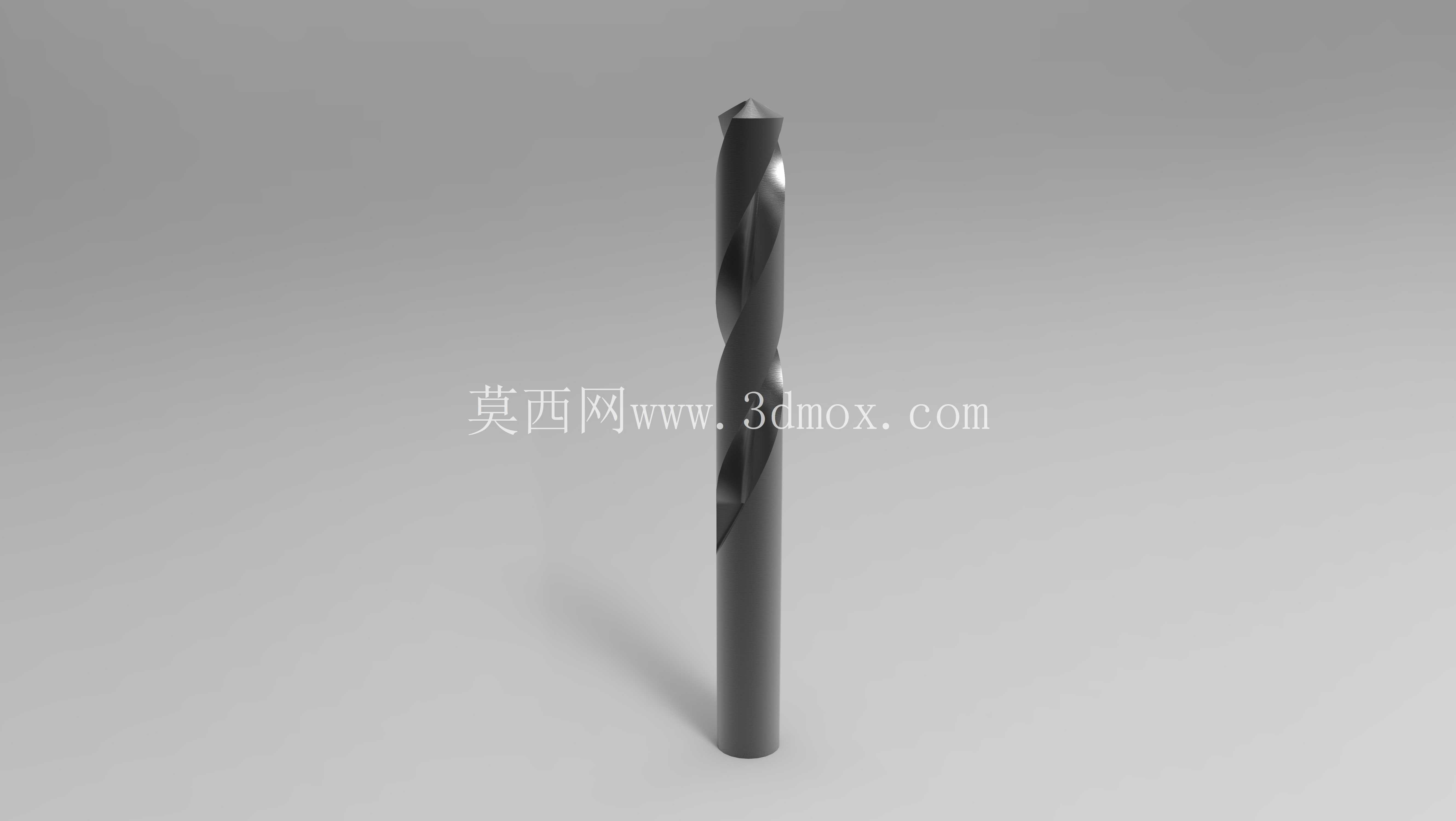

　　直柄麻花钻是机械加工领域应用最广泛的孔加工刀具之一，日常在台式钻床、立式加工中心、手持电钻等设备上都能见到它的身影，不管是普通碳钢工件的粗钻扩孔，还是有色金属型材的定位钻孔，或是非金属板材的开孔作业，这类刀具都能适配对应的加工参数完成作业。从结构设计来看，这款直柄麻花钻采用经典的双螺旋槽设计，螺旋槽的抛光处理能够保证钻削过程中切屑可以顺着槽道顺畅排出，避免切屑堵塞在孔内造成孔径超差、钻头崩刃的问题；钻尖部分采用标准的118度顶角设计，针对普通钢材的钻削工况做了横刃修磨的预留结构，实际投产前可根据加工材料的硬度调整横刃宽度，降低钻削进给力，减少设备主轴的负载。

　　直柄部分的公差严格按照夹头夹持标准设计，能够适配市面上绝大多数的钻夹头、弹簧夹头的装夹范围，装夹后同轴度偏差控制在极小范围内，避免高速转动时出现摆振，影响钻孔精度与刀具寿命。在实际生产场景中，这类钻头常被用于钣金加工车间的板材预钻孔、机加工车间的零件螺纹底孔加工、设备维修现场的现场配钻作业，不同的加工场景下可以通过调整主轴转速、进给量来匹配加工需求：比如钻削铝合金等软质金属时，可以适当提高转速加大进给，获得更高的加工效率；钻削合金钢等硬质材料时，则需要降低转速配合切削液使用，减少钻尖的磨损速度。

　　从外形尺寸与安装边界来看，这款直柄麻花钻的柄部直径与切削部分直径保持一致，不需要配套过渡套即可直接装夹，整体长度属于标准短系列钻头，刚性表现优于加长系列钻头，在钻削深度不超过3倍孔径的工况下，能够有效避免钻头弯曲造成的孔位偏移。钻尖的两个主切削刃做了对称度设计，保证钻削过程中两个刃口受力均匀，不会出现单刃过度磨损的情况，同时刃带部分的间隙设计合理，既可以保证钻头在孔内的导向性，又能减少刃带与孔壁的摩擦，降低钻孔后的表面粗糙度。

　　在三维建模过程中，螺旋槽的曲面生成需要严格对应螺旋角参数，保证槽型的截面形状从钻尖到柄部平滑过渡，不能出现曲面褶皱或者曲率突变，否则会直接影响后续切屑的排出效果；钻尖部分的后角设计也需要匹配切削参数需求，后角过大容易导致钻尖崩刃，后角过小则会增加后刀面与工件的摩擦，造成钻削温度快速升高。很多新手建模时容易忽略横刃部分的结构处理，实际上横刃的角度、宽度直接决定了钻头的定心效果，标准麻花钻的横刃斜角一般控制在50-55度之间，建模时需要保证两个主后刀面的交线位置准确，才能还原真实刀具的切削特性。另外，钻头的刃带部分需要做等宽处理，沿着螺旋线方向延伸，保证钻削过程中的导向稳定性，避免钻孔出现扩孔或者偏斜的问题。在实际选型过程中，技术人员需要根据待加工孔的直径公差、加工材料特性、设备装夹条件来选择对应规格的直柄麻花钻，同时还要考虑钻孔深度是否在钻头的有效排屑范围内，避免因为排屑不畅造成刀具折断。这类刀具的三维模型可以用于机加工工艺仿真、刀具装配干涉检查、加工教学演示等场景，帮助工艺人员提前预判加工过程中可能出现的干涉问题，优化走刀路径，也能为新入职的操作人员提供直观的刀具结构参考，帮助其快速理解麻花钻的切削原理与结构特点。
