内螺纹连接三通式金属工业阀体结构

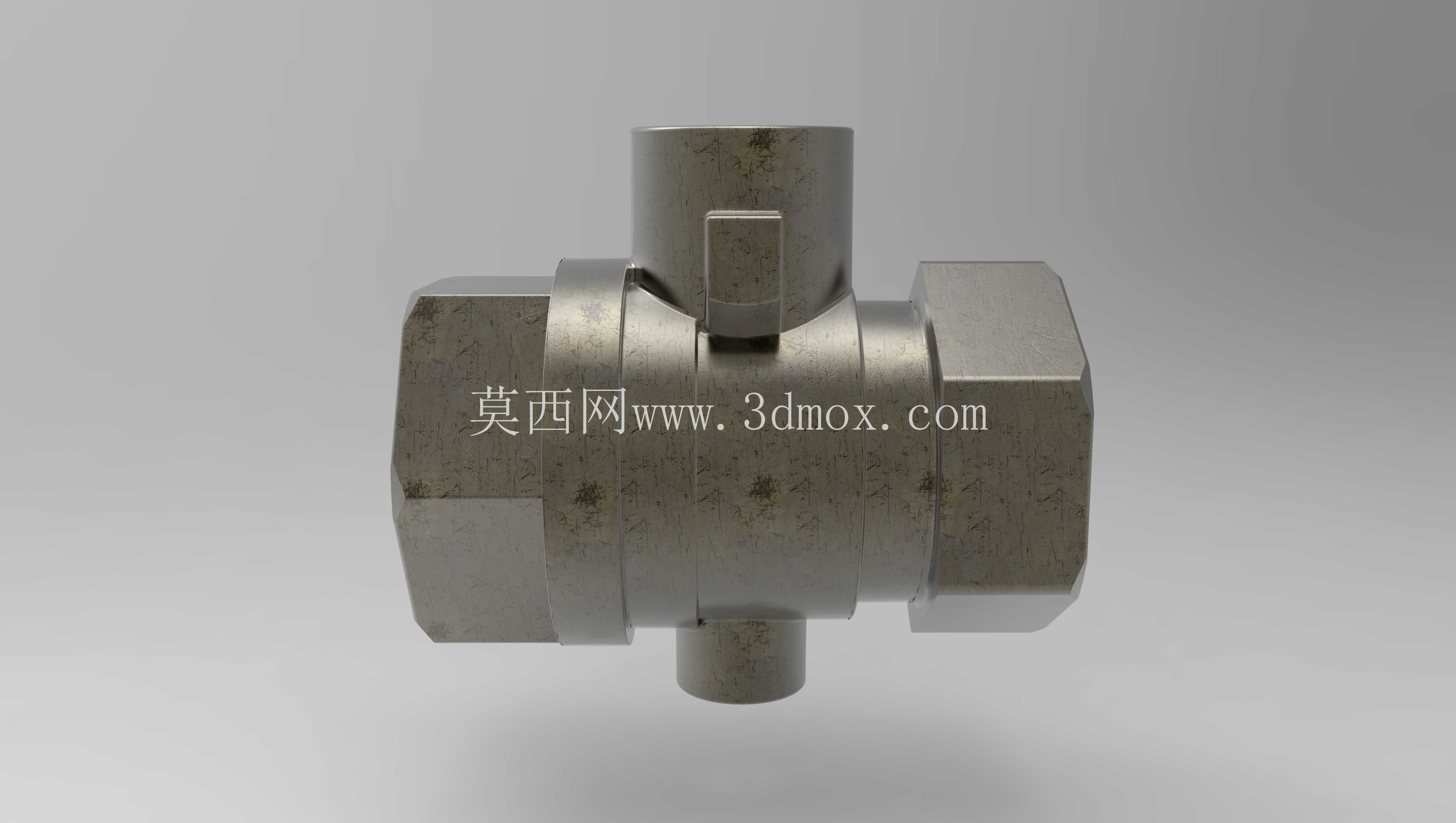

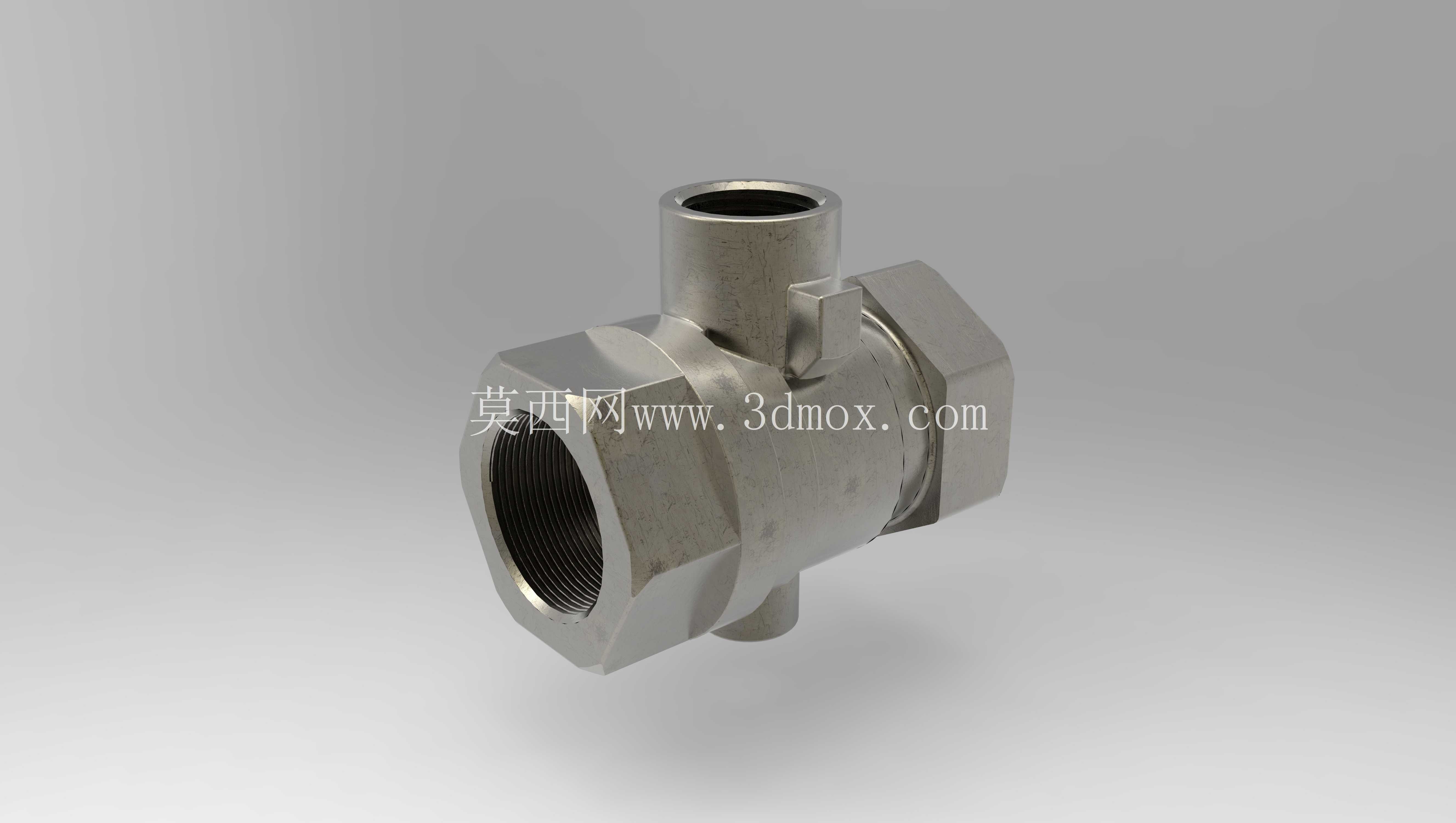

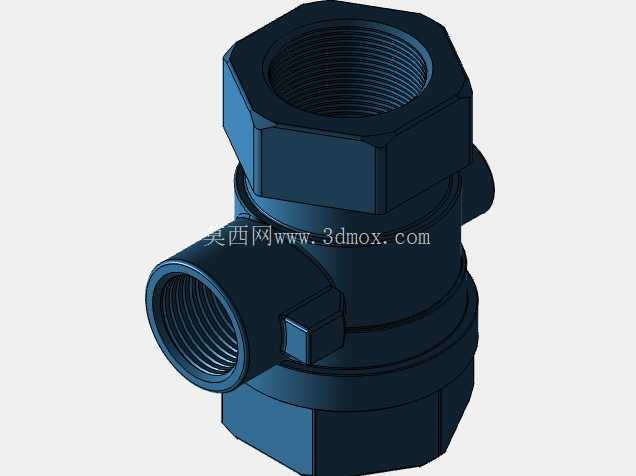

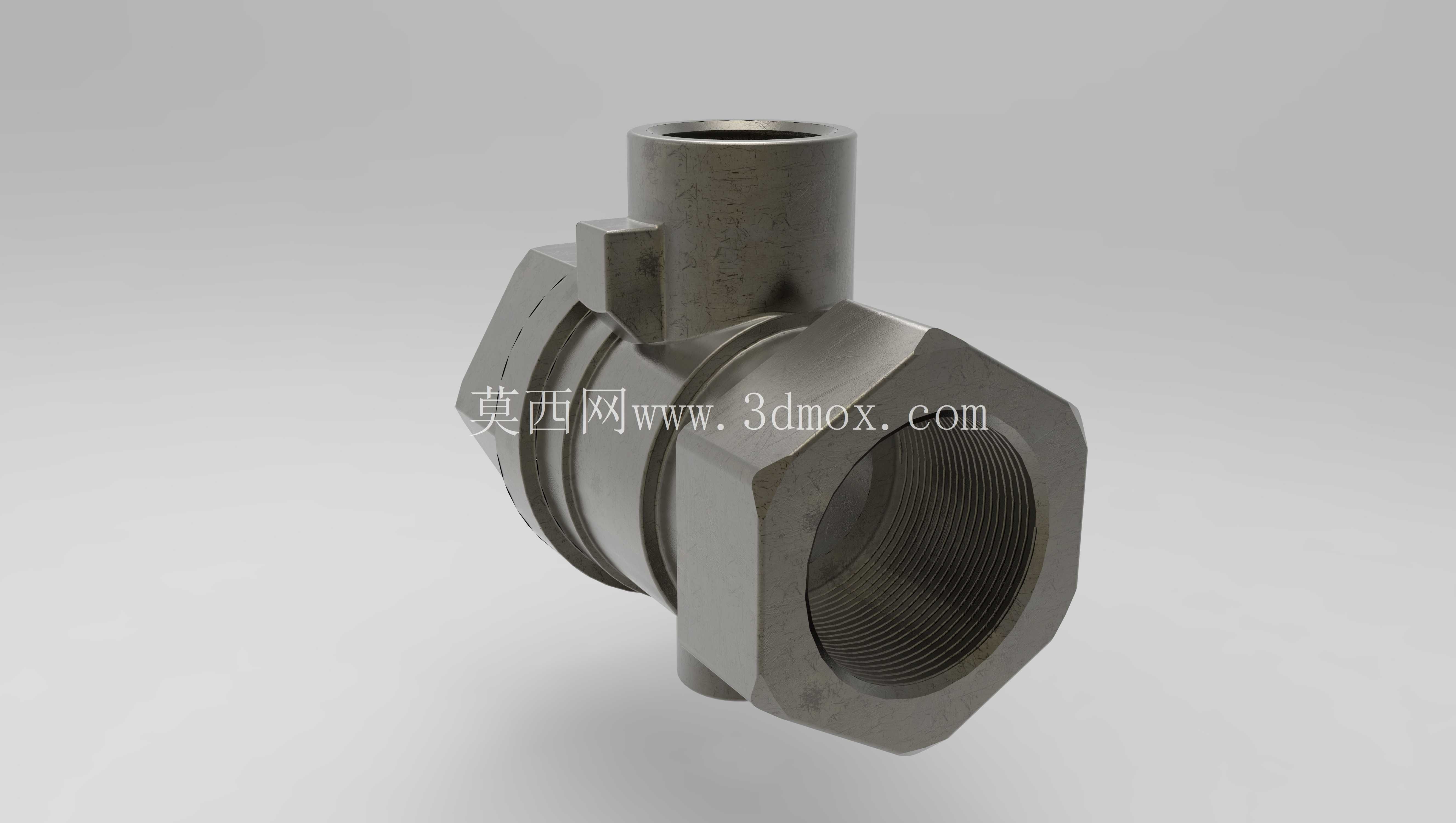

　　这款三通式金属阀体主要面向中小口径流体管路的分流、合流以及流向切换场景，在民用给排水、小型化工助剂输送、暖通空调水循环、压缩空气分支管路等场景中都有广泛应用，区别于普通两通阀的通断控制功能，该阀体可实现单路输入双路输出、双路输入单路合流的介质管控需求，适配常温清水、润滑性油品、低压压缩空气等无强腐蚀性的常见工业流体介质。从结构设计来看，主体采用六角外形的主通径结构，主通径两端加工标准内螺纹，可直接与同规格外螺纹管路旋合连接，无需额外焊接或法兰转接，能大幅缩短现场安装的作业时长，侧部垂直引出的支路接口同样采用内螺纹设计，接口轴线与主通径轴线垂直相交，三个接口的流道交汇处做了圆弧过渡处理，可有效降低介质流经时的局部阻力损失，避免直角流道带来的湍流、噪音以及介质冲蚀问题。

　　阀体主体的六角结构并非单纯的外形设计，而是充分考虑了安装时的力矩承载需求，六角对边尺寸匹配常规活动扳手、开口扳手的夹持范围，安装时无需定制专用工装，现场施工人员可直接使用通用工具完成拧紧作业，同时六角结构的壁厚经过针对性加强，在扳手施加额定拧紧力矩时不会出现夹持变形、螺纹错位的问题。侧部支路的凸台结构做了加厚处理，因为支路接口在管路安装时往往会承受侧向的管路重量与振动载荷，加厚凸台可提升接口处的结构强度，避免长期受载后出现接口开裂、渗漏的问题。

　　从安装边界来看，主通径的长度尺寸充分考虑了管路排布的间距要求，安装后不会出现与相邻管路、管夹干涉的问题，三个接口的螺纹同轴度公差控制在机械行业常用的7级精度范围内，可保证与外接管路旋合后不会出现偏斜、密封面错位的问题，阀体的整体外形无尖锐外凸结构，在紧凑的管路排布空间内也能顺利完成安装，不会因为外形棱角剐蹭周边管线或安装人员。在功能特性上，该阀体的流道通径做了等通径设计，介质流经时的通流面积不会出现突变，可有效降低压力损失，相比缩径结构的阀体，在相同流量需求下可选用更小规格的配套管路与动力泵，降低整套管路系统的建设成本。

　　阀体的金属材质适配常规的管路密封方式，螺纹处可搭配生料带、液态密封胶实现静密封，在额定工作压力范围内不会出现渗漏问题，整体结构无易损的薄壁部位，日常使用中无需频繁维护，可长期稳定承担管路的介质流向管控作用。设计过程中优先考虑了加工工艺性，主体外形可通过模锻成型后再进行机加工，相比全切削加工的阀体，材料利用率更高，内部流道的成型精度也更易保证，螺纹加工采用标准攻丝工艺即可实现，无需特殊定制刀具，适合批量生产加工。
