蜗轮蜗杆传动机构Creo三维设计模型

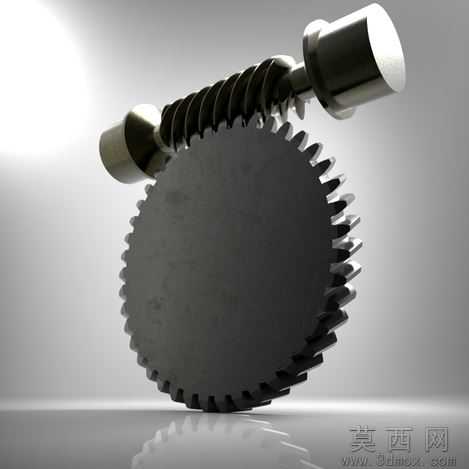

本模型为蜗轮蜗杆传动机构三维设计作品，建模阶段采用Creo软件完成全参数化构建，首先通过草绘绘制蜗杆的螺旋齿形轮廓、蜗轮的渐开线齿形基准，通过螺旋扫描、阵列切除等特征命令完成蜗杆的连续螺旋齿加工特征建模，针对蜗轮则采用参数化齿廓生成后沿分度圆环形阵列，严格匹配蜗杆与蜗轮的中心距、模数、导程角等核心啮合参数，确保齿面啮合无干涉，建模过程中保留了所有特征的参数化驱动接口，可直接修改模数、齿数、传动比等参数快速生成不同规格的蜗轮蜗杆副。参数设计层面严格遵循机械设计手册中蜗轮蜗杆传动的设计规范，设定了合理的齿顶高系数、顶隙系数，蜗杆头数与蜗轮齿数匹配对应减速比，同时对轴段、安装定位轴肩等结构做了工艺性优化，符合常规机加工的工艺要求，避免出现无法加工的尖角、薄壁结构。渲染材质部分采用金属质感材质赋予模型，蜗杆与蜗轮均设置为哑光合金钢材质，添加了真实的环境反射与地面倒影效果，通过三点布光突出齿面的啮合细节，清晰展示传动副的结构形态，渲染效果可直接用于机械原理教学演示、方案汇报展示使用。结构原理上，本模型还原了蜗轮蜗杆传动的核心特性，即通过蜗杆的螺旋齿与蜗轮齿的啮合实现空间交错轴之间的运动传递，具备大传动比、反向自锁的典型特点，可直观展示输入轴（蜗杆）连续回转时带动蜗轮做低速回转的运动过程，模型附带的动画演示可完整呈现传动过程中齿面的啮合接触状态，清晰展现传动的运动逻辑。软件兼容方面，模型源文件为Pro/Engineer Wildfire4.0版本创建，可兼容Creo全系列软件打开编辑，同时导出了通用STL格式文件，可导入SolidWorks、UG、NX等主流三维CAD软件进行查看、编辑，也可直接导入切片软件用于3D打印实物样件，适配绝大多数机械设计相关的软件使用场景。研发教学应用层面，该模型既可以作为机械设计人员研发蜗轮蜗杆减速机构时的参考样例，辅助完成减速器、传动装置的结构设计校核，也可作为高校机械原理、机械设计课程的教学演示素材，帮助学生直观理解蜗轮蜗杆传动的啮合原理、结构特点，同时也适合用于机械类竞赛、课程设计的参考案例，辅助学习者掌握参数化齿轮类零件的建模方法与传动机构的设计思路。
