差速器齿轮组合ProE三维结构模型

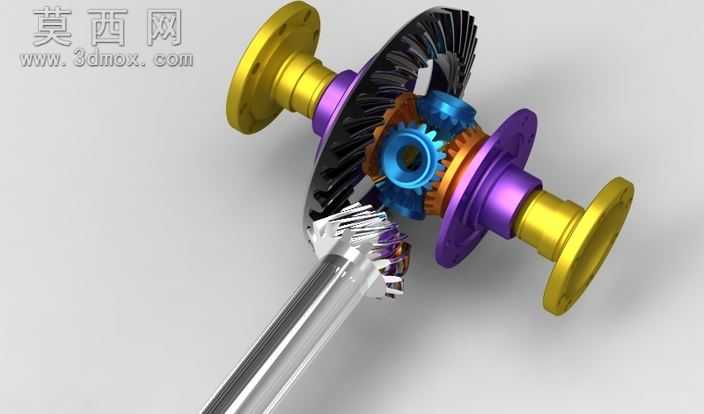

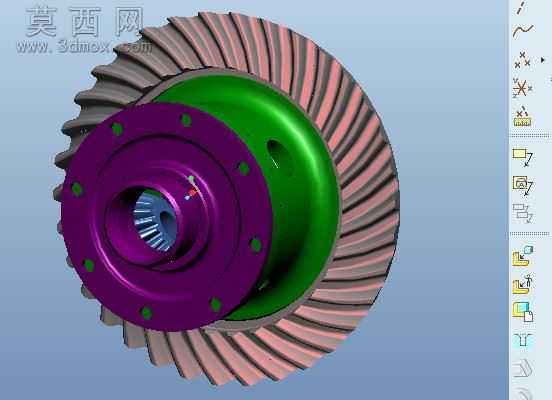

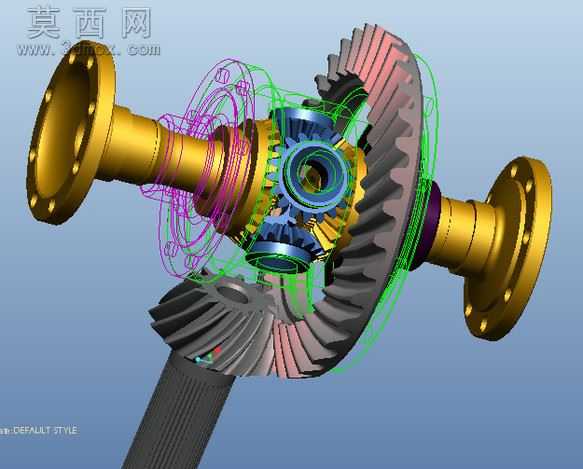

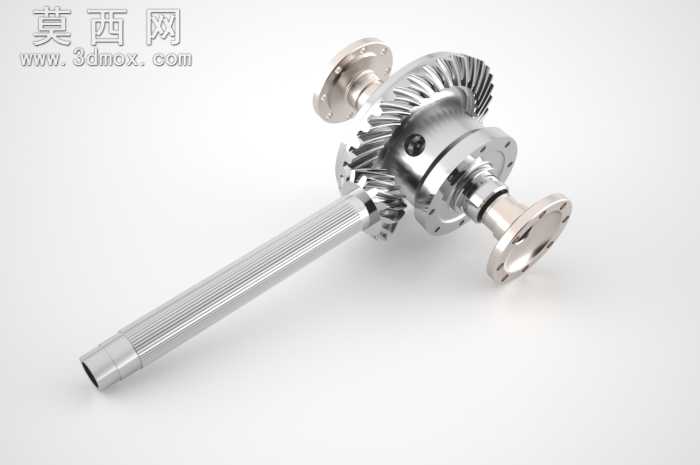

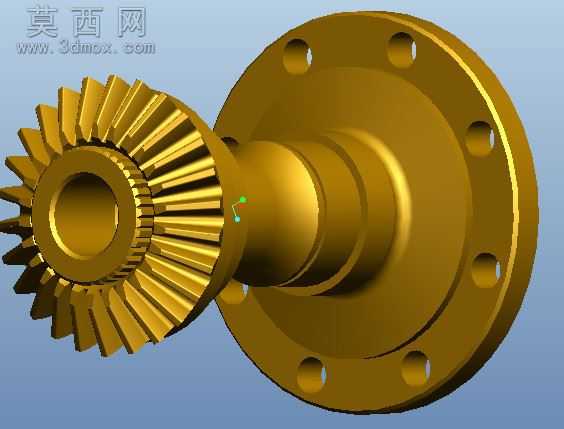

本模型为差速器齿轮组合结构，采用Pro/Engineer Wildfire R5.0完成全参数化建模，同时兼容STEP、IGES通用三维格式，可适配多数主流三维CAD软件打开编辑，满足不同设计场景的使用需求。建模过程严格遵循机械传动设计规范，从核心的行星锥齿轮、半轴齿轮、主动输入齿轮的齿形参数入手，先通过参数化方程绘制渐开线齿廓，保证齿形啮合的精度符合传动要求，再依次完成齿轮基体、安装法兰、传动轴、支撑隔套等附属零件的建模，每一个零件的尺寸公差、装配基准都经过严谨校验，避免后续装配出现干涉问题。模型完成零件建模后，按照差速器实际的装配逻辑完成组件装配，精准还原了差速器内部齿轮的啮合关系：主动输入锥齿轮与差速器壳上的从动大锥齿轮啮合，差速器壳内部的行星齿轮同时与两侧半轴齿轮保持啮合状态，可直观展示车辆转弯时两侧车轮差速转动的工作原理。渲染阶段针对不同零件赋予了差异化的材质属性：传动轴与安装法兰采用抛光金属材质模拟合金钢加工后的金属光泽，行星齿轮与半轴齿轮采用亮蓝色金属漆突出核心传动部件，支撑隔套采用紫色阳极氧化材质区分功能分区，输入轴采用镀铬亮面金属质感，大锥齿轮采用发黑处理的金属材质还原实际零件的表面处理工艺，整体渲染效果层次分明，各部件结构清晰可辨。该齿轮组合模型完整还原了差速器的核心传动结构，可作为机械设计教学的演示案例，帮助学习者理解锥齿轮传动、差速传动的工作逻辑，也可作为汽车传动系统设计、通用传动部件开发的参考模型，设计人员可在此基础上调整齿形参数、安装尺寸，快速衍生出适配不同工况的差速器齿轮结构，大幅缩短前期设计的建模周期，同时模型的装配结构完全符合实际生产中的装配工艺，可直接用于装配干涉校验、运动仿真分析等后续设计环节，为传动结构的优化设计提供可靠的三维模型基础。
