D型电芯集成式电池组结构设计

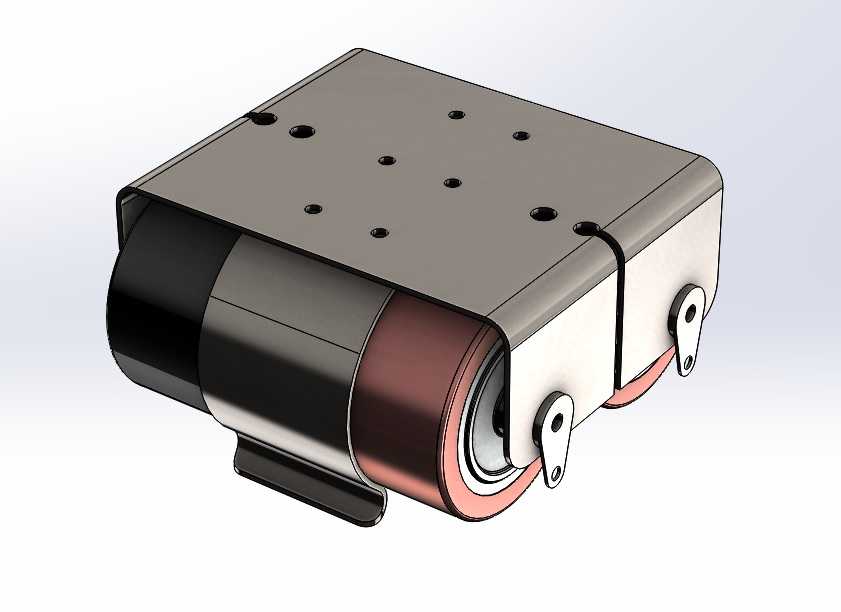

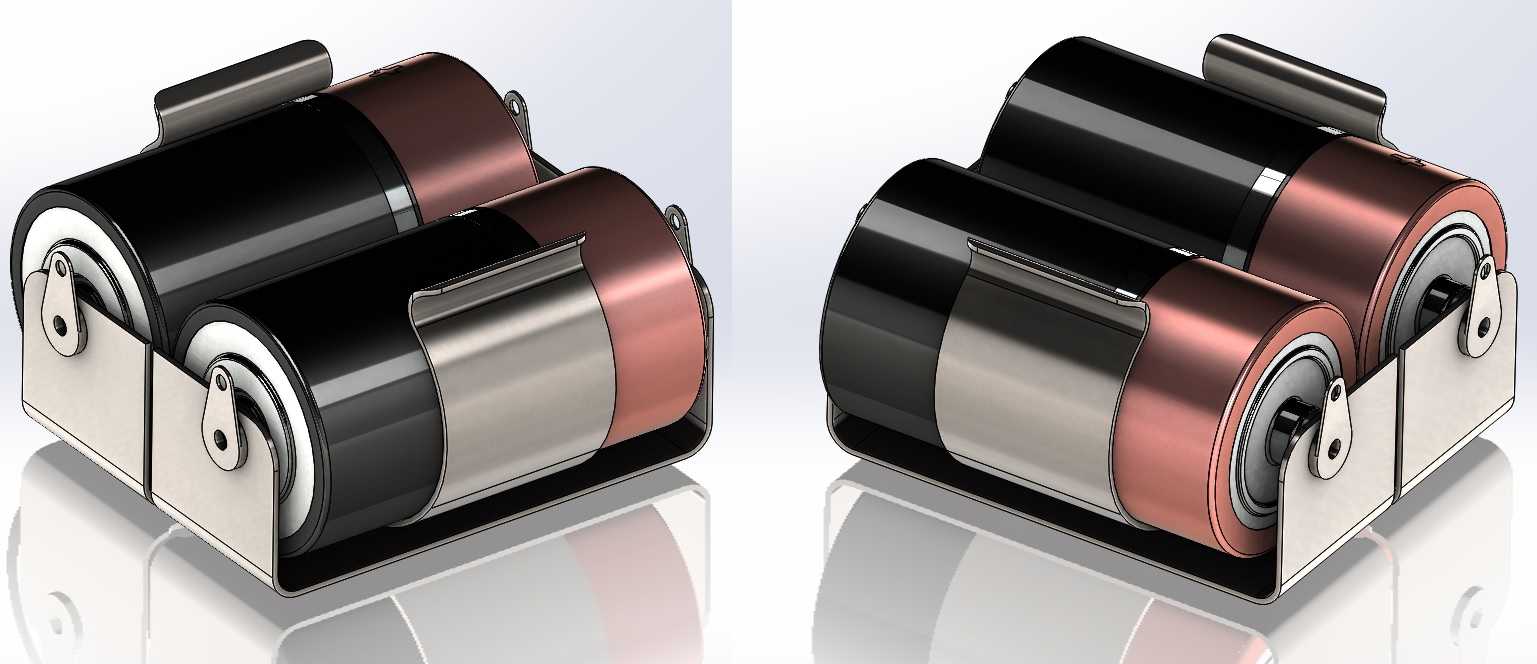

该电池组结构主要面向小型便携工业设备、移动式检测仪器、小型电动执行机构的供电场景，这类应用场景往往对供电模块的安装紧凑度、抗振性能、接线可靠性有较高要求，同时需要供电单元能够适配设备内部的有限安装空间，避免占用过多功能结构的布置区域。在实际使用中，该组件可将多节D型电芯进行规整化集成，替代零散排布的电芯安装方式，减少设备内部的布线杂乱问题，同时通过一体化的结构外壳为电芯提供物理防护，避免设备运行过程中的振动、磕碰导致电芯移位、接线松脱等故障，保障供电稳定性。从功能特性来看，该结构采用上下扣合的金属外壳设计，顶面预留多组规则排布的安装孔位，可直接通过紧固件将整个电池组固定在设备的安装基板上，无需额外设计定制化的固定支架，降低设备整体的结构设计成本；外壳侧面设置带安装孔的金属连接耳片，可用于接线端子的固定或者辅助定位，适配不同设备的走线方向需求；电芯外露端设置绝缘防护与限位结构，能够将每节D型电芯牢牢卡合在壳体内腔，即使在设备移动、产生冲击振动的工况下，电芯也不会出现窜动，避免电极接触不良的问题。在设计思路上，该结构优先考虑了装配的便捷性与空间利用率，整体采用方正的切角外形，能够充分贴合设备内部的矩形安装空间，减少无效空间的浪费；外壳的壁厚经过合理优化，在保证结构强度、能够抵御常规外力挤压的前提下，尽可能压缩整体外形尺寸，适配更多小型设备的内部安装边界；壳体边缘做了圆滑过渡处理，避免装配过程中划伤操作人员或者损坏设备内部的线材。从安装边界来看，该电池组整体为紧凑型块状结构，顶面的安装孔位采用对称排布设计，能够兼容不同方向的安装需求，电芯的排布方向与设备的走线方向平行，方便正负极接线的引出与连接，整体结构无需额外的辅助固定件即可完成快速装配，同时外壳的金属材质还能起到一定的电磁屏蔽作用，减少电芯供电过程中对设备内部精密传感元件的信号干扰，提升设备运行的稳定性。
