CR2032纽扣电池V形弹片接触座结构

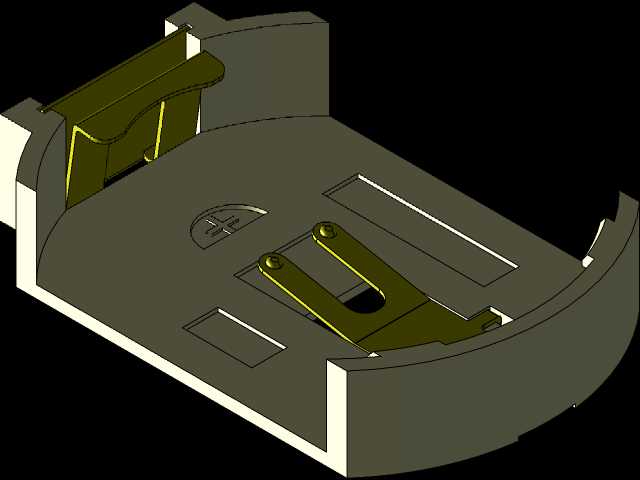

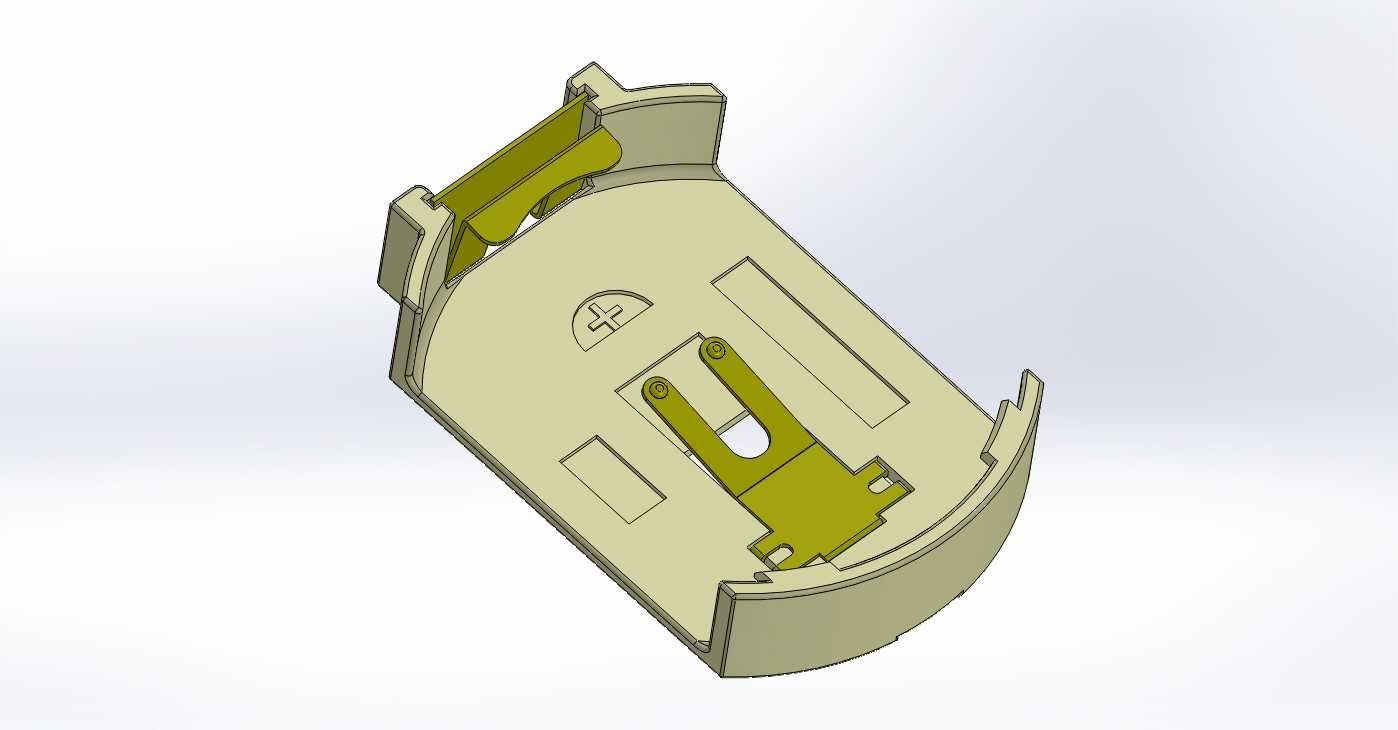

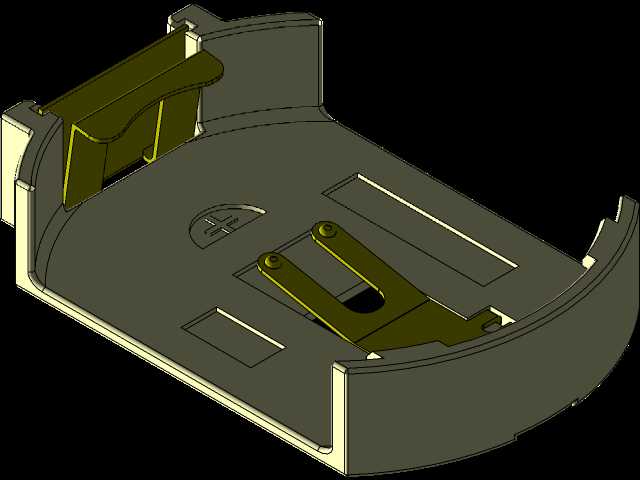

这款纽扣电池接触座主要面向小型便携电子设备的内置供电场景，常见应用覆盖智能穿戴设备、小型工控传感模块、家用便携测温装置、无线射频遥控器、低功耗物联网终端等需要3V纽扣式供电的产品领域，作为设备内部承载纽扣电池、实现稳定导电连通的核心结构件，直接决定设备供电的可靠性与长期使用的接触稳定性。产品核心功能是适配直径20mm、厚度3.2mm的CR2032规格3V纽扣电池，通过一体化的壳体限位与V形导电弹片配合，实现电池的可靠固定与低阻导电连通。壳体采用浅槽式围边结构，侧边设置带导向斜角的卡扣限位结构，电池装入时可顺着斜角滑入槽位，到位后围边的卡扣结构自动卡住电池侧边，避免设备受晃动、跌落冲击时电池出现移位、松脱导致的供电中断问题。内置的V形导电弹片采用弹性金属材质冲压成型，弹片上设置两个凸起的接触点位，装入电池后弹片产生持续的弹性预紧力，两个接触点同时抵靠电池负极平面，即使设备长期使用出现轻微震动、环境温湿度变化导致的尺寸微变，也能保证接触电阻始终处于较低水平，避免出现接触不良、电压跳变的问题。设计过程中充分考虑了小型化设备的内部空间限制，整体壳体采用类椭圆的薄型结构，最大限度压缩非必要的结构冗余，壳体底部设置定位凸台与安装卡槽，可直接卡入设备外壳预设的安装位，不需要额外螺丝固定即可完成装配，大幅提升终端产品的组装效率。弹片与壳体采用嵌装注塑的方式结合，弹片的引脚直接延伸出壳体底部，可直接通过波峰焊或者回流焊固定在终端设备的PCB板上，省去后续额外接线的工序。安装边界方面，壳体整体外轮廓适配终端设备的圆形电池仓开孔，侧边的弹片避让槽预留足够的弹片形变空间，避免弹片受压形变时与壳体产生干涉，壳体边缘做圆角处理，避免组装过程中划伤操作人员或者设备内部的线材。同时壳体上设置清晰的正负极标识，组装时可快速识别安装方向，避免电池装反导致的电路损坏问题，弹片的接触点位做镀镍防氧化处理，长期使用也不会出现氧化锈蚀导致的接触失效问题，可满足消费类电子、工业传感类产品长达数年的使用寿命要求。
