TLV2741轨到轨运算放大器三维建模

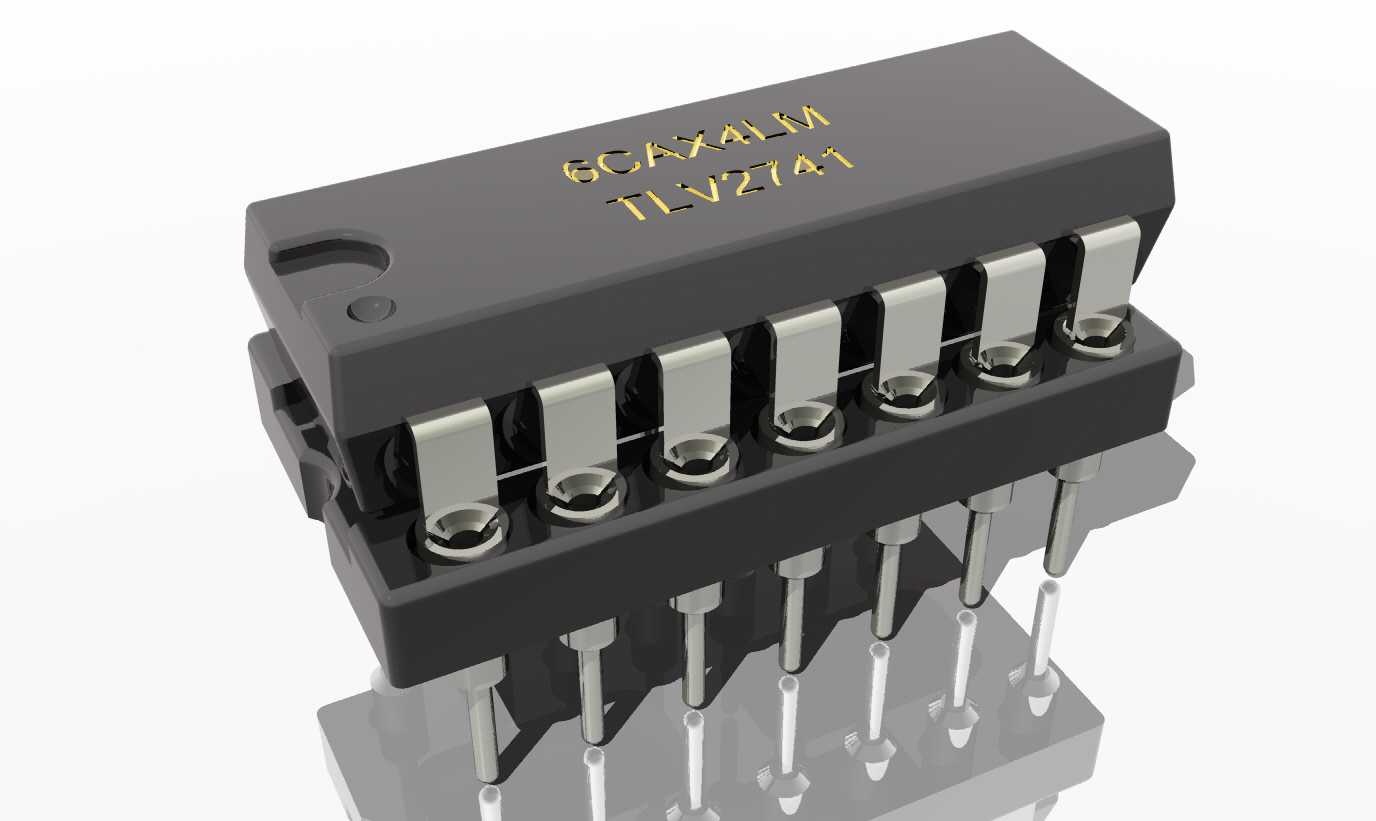

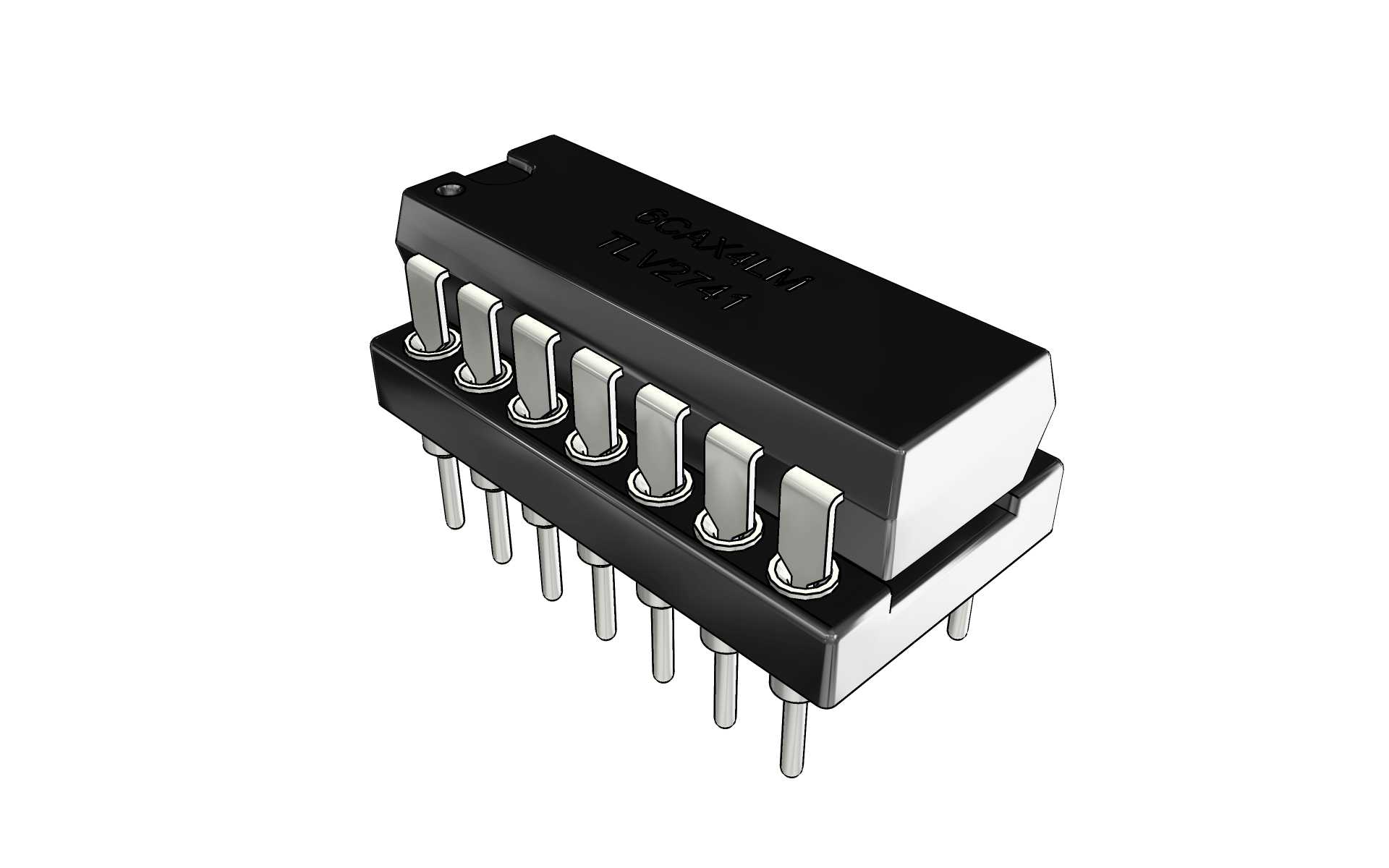

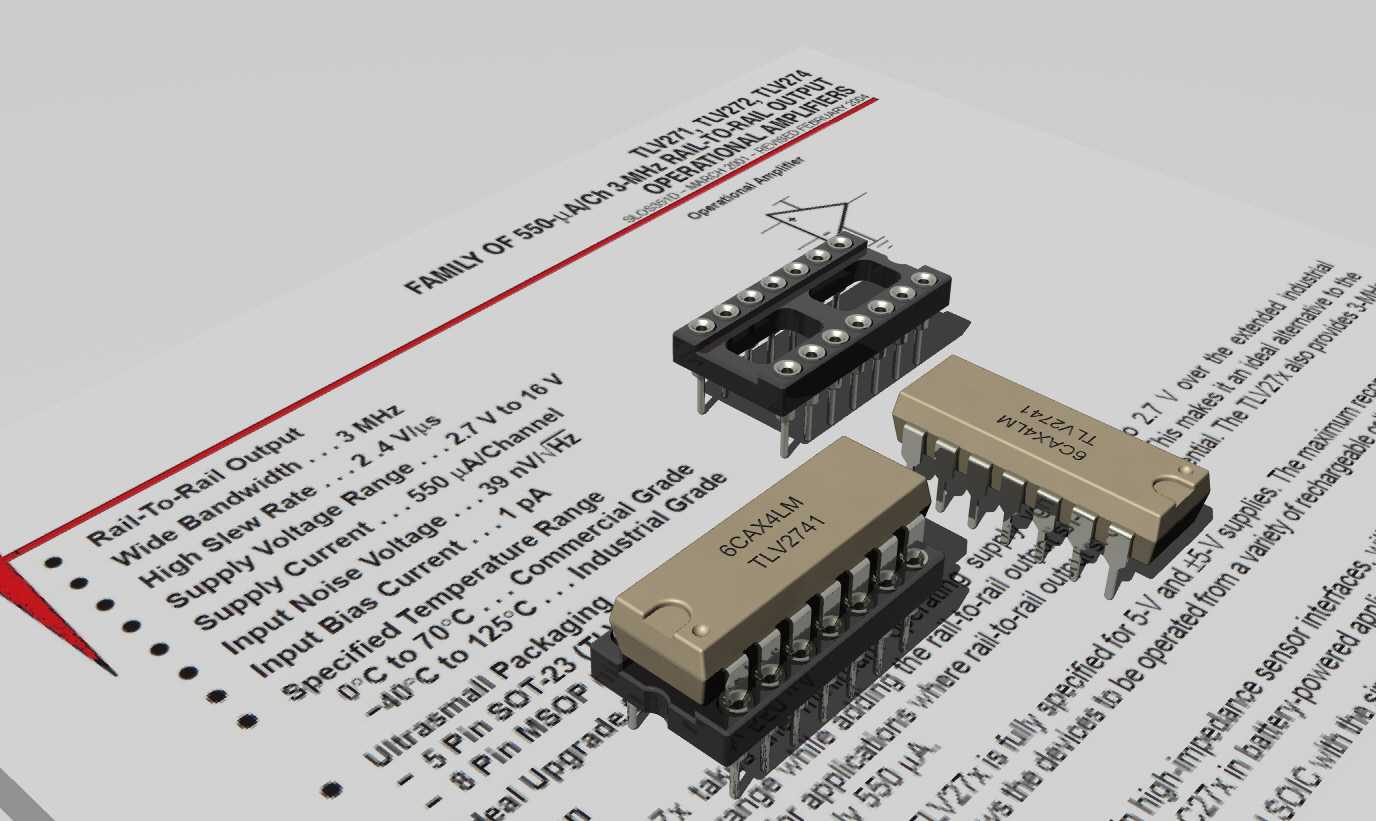

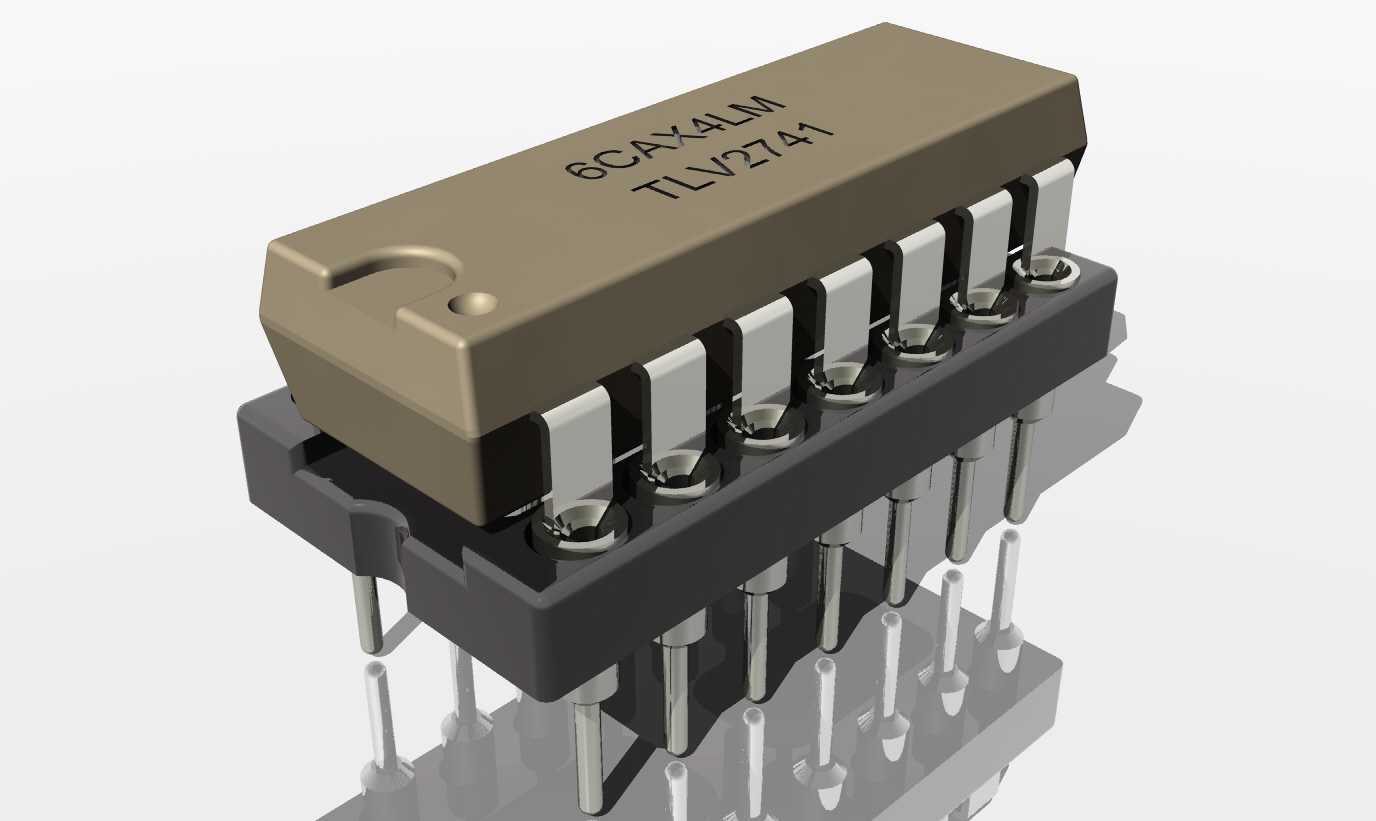

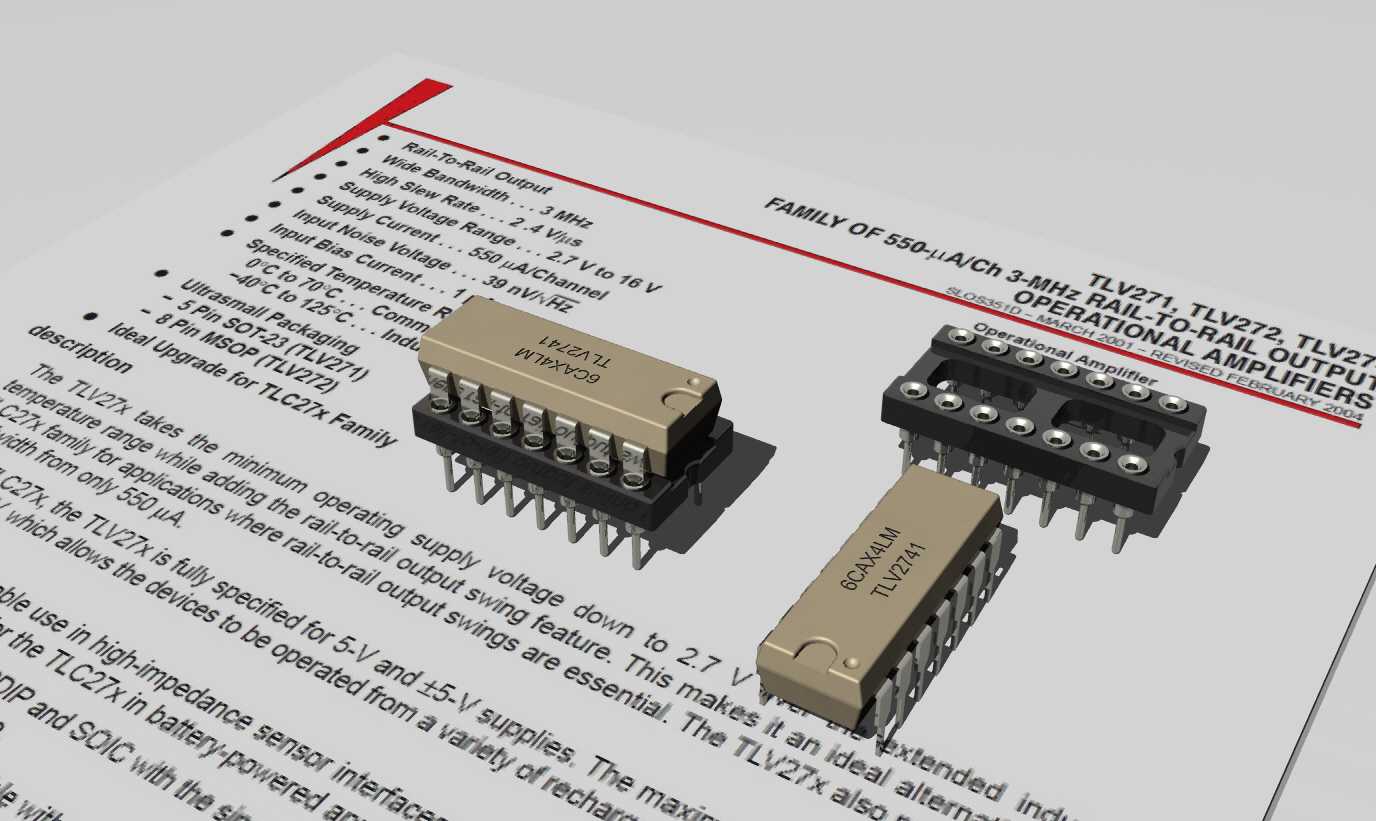

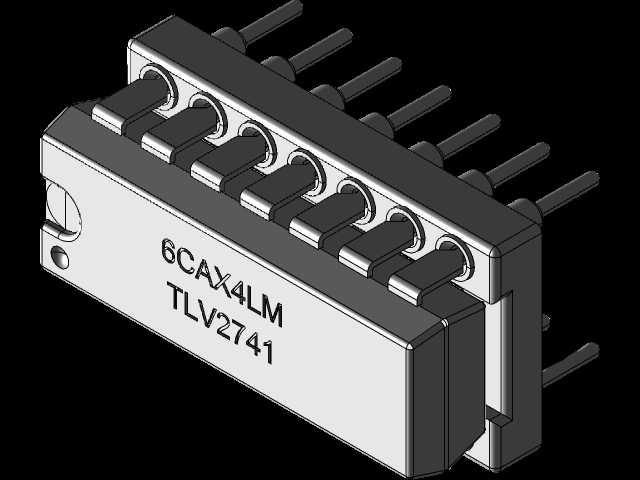

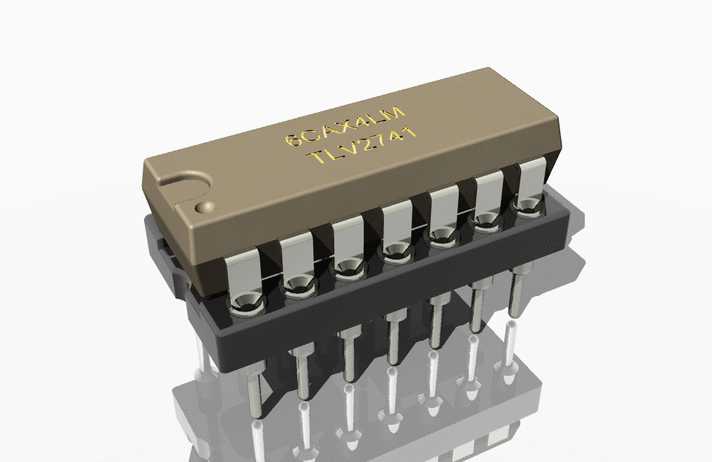

本次建模的TLV2741运算放大器，是模拟信号处理链路中应用极为广泛的核心器件，在工业传感信号调理、便携式低功耗检测设备、电池供电测量仪器、音频前端放大、工业控制信号采集等场景中承担关键作用，能够将传感器输出的微弱毫伏级信号进行精准放大，匹配后级ADC采样的输入电压范围，也可用于有源滤波、信号比较、阻抗匹配等电路环节，是低电压供电场景下替代传统高压运放的高适配性器件。该器件具备轨到轨输出能力，输出电压摆幅可贴近供电电源的上下轨，在低电压供电场景下能够最大化利用ADC的采样量程，避免信号摆幅不足带来的采样精度损失；3MHz的增益带宽积可覆盖多数低频工业传感信号、音频信号的放大需求，2.4V/μs的压摆率能够应对快速变化的脉冲信号调理，不会出现信号边沿失真的问题。供电电压覆盖2.7V至16V宽范围，既可以适配单节锂电池3.7V供电的便携式设备，也能兼容工业场景常用的5V、12V、15V直流供电体系，550μA的低静态工作电流能够大幅降低设备待机功耗，延长电池供电设备的续航时长；输入噪声电压密度控制在合理区间，能够在微弱信号放大场景下压低电路底噪，提升小信号检测的分辨率。建模过程严格参照器件实际封装尺寸还原，针对直插PDIP封装的版本，精准还原了引脚间距、引脚直径、塑封本体的长宽高尺寸，引脚伸出本体的长度完全匹配通用IC插座的安装深度，同时还原了表面印字、引脚金属光泽、塑封本体的哑光质感，配套建模的8脚IC插座也严格对应标准间距，能够直观展示芯片与插座的装配关系，可用于电路板装配仿真、产品结构干涉检查、教学演示场景的虚拟装配验证。设计时充分考虑了不同封装版本的安装边界，SOP贴片封装版本的引脚焊盘尺寸、本体高度完全匹配SMT贴片加工的工艺要求，MSOP微型封装版本则还原了紧凑型设计的尺寸特点，适配高密度布板的便携设备内部空间约束，所有封装的引脚排布严格对应 datasheet 的引脚定义，确保三维模型导入PCB装配环境时，引脚位置与电路板焊盘完全对齐，不会出现装配错位的问题。模型同时还原了器件的温度适应特性对应的应用边界，商业级器件可适配0℃至70℃的常规室内工作环境，工业级版本可覆盖-40℃至125℃的宽温工作场景，能够在户外工业设备、车载电子等温差较大的场景下稳定工作，建模时也针对不同温级器件的印字差异做了区分还原，方便不同应用场景的选型核对。
