多芯铜导体电力电缆结构展示三维模型

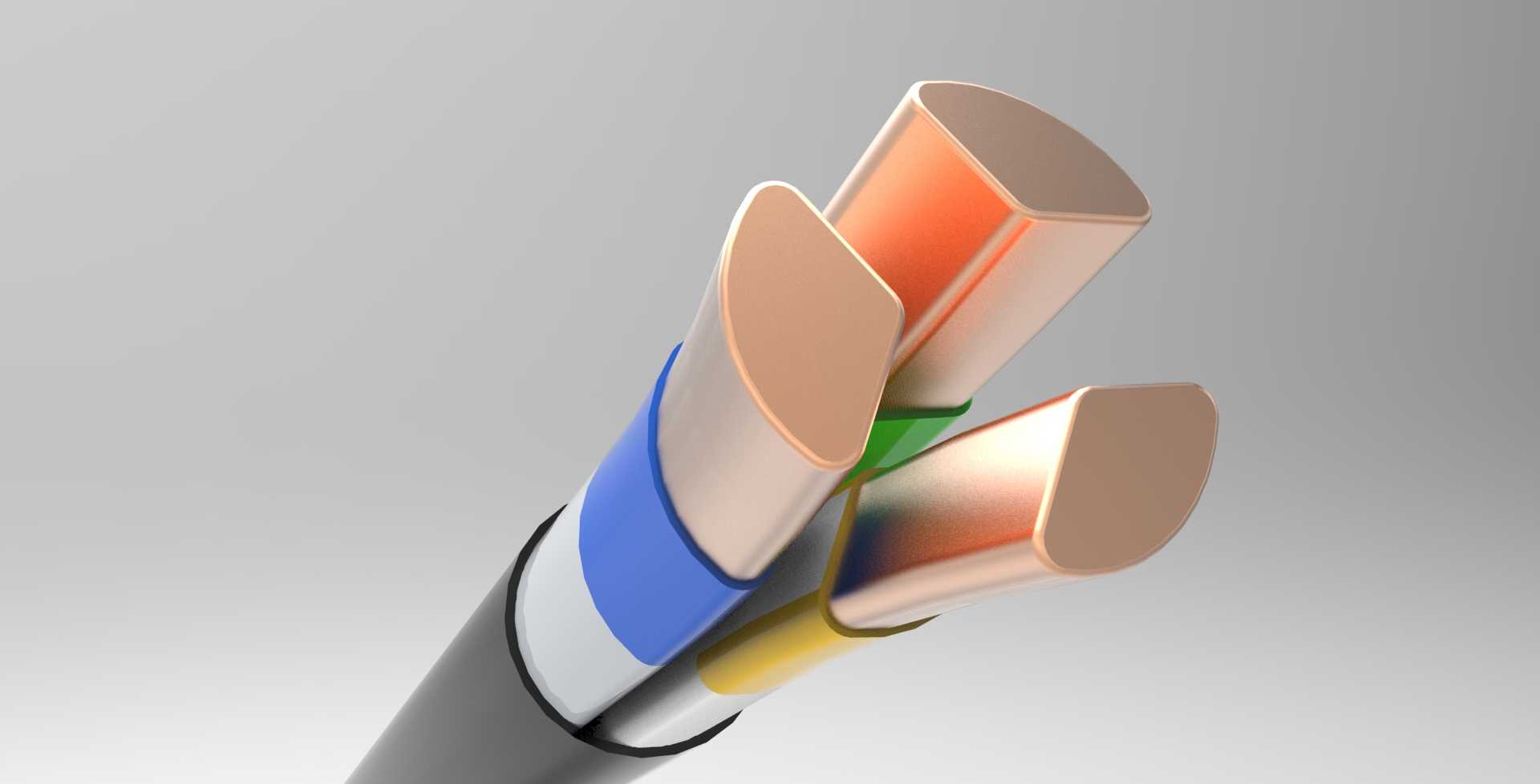

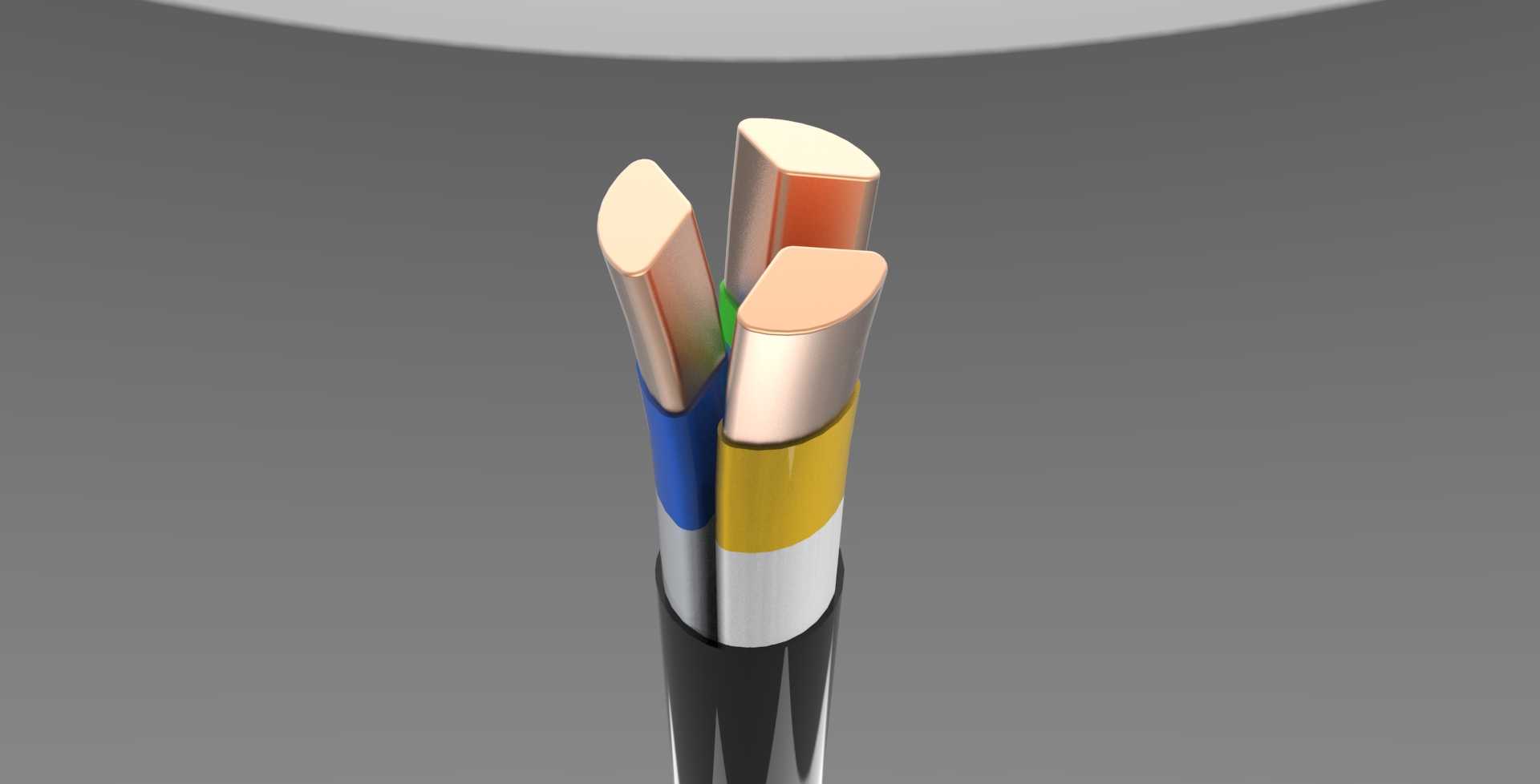

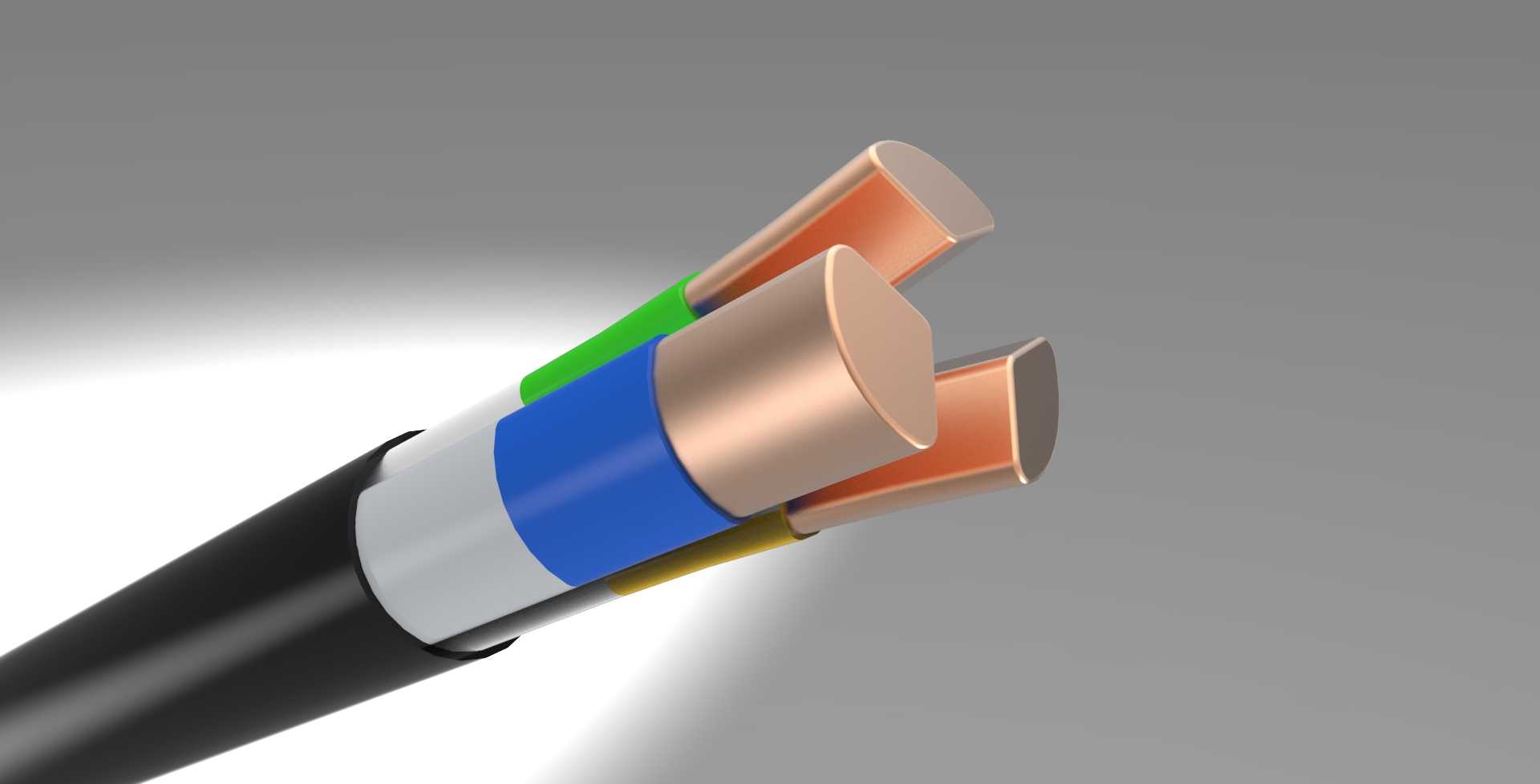

这款电力电缆模型还原了低压配电场景常用的多芯铜缆完整结构，可用于输配电系统布线方案演示、电工实训教学、电气设备配套结构展示等场景，覆盖工业厂房配电、建筑室内布线、设备动力供电等多个应用领域，是电气布线设计、电力配套方案展示环节常用的结构参考载体。模型完整呈现了电缆从外到内的层级结构，最外层为黑色聚氯乙烯外护套，具备耐磨、抗老化、防轻度腐蚀的特性，可在常规室内外布线环境中保护内部线芯不受外力损伤、潮气侵蚀；护套内侧设置了成缆填充层与包带，将多根独立线芯规整束合，保证电缆整体圆整度，避免布线弯折过程中线芯错位挤压；每根铜导体外部都包覆了分色绝缘层，不同的绝缘配色可用于区分相序，在现场接线作业中能快速识别相线、零线与地线，大幅降低接线错相的概率，提升布线施工与后期检修的效率。模型设计过程中严格遵循常规低压电力电缆的结构比例，铜导体采用实芯或多股绞合的形态还原，端面清晰展示铜材的金属质感与导体截面形态，绝缘层与护套的厚度比例符合线缆行业通用设计规范，各层结构之间的配合间隙贴合实际生产工艺，既还原了真实电缆的层级关系，也保留了足够的结构辨识度，方便用于结构拆解演示。从安装适配维度来看，模型还原的电缆外径尺寸匹配常规同规格电缆的穿管、桥架敷设边界，可直接用于布线场景的装配干涉检查，在电气柜布线、桥架排布设计时，能直观呈现电缆的弯曲半径需求、排布占位空间，帮助设计人员提前规划布线路径，避免出现穿管管径不足、桥架排布空间不够的问题。模型将各结构层做了独立的结构区分，可支持分层拆解展示，既能呈现完整成品电缆的外观形态，也能拆分展示每一层的结构功能，在电工培训场景中可用于讲解电缆结构原理，在产品展示场景中可直观呈现线缆的用料与结构优势，在三维布线设计中可作为标准线缆模型导入装配场景，验证布线方案的合理性。
