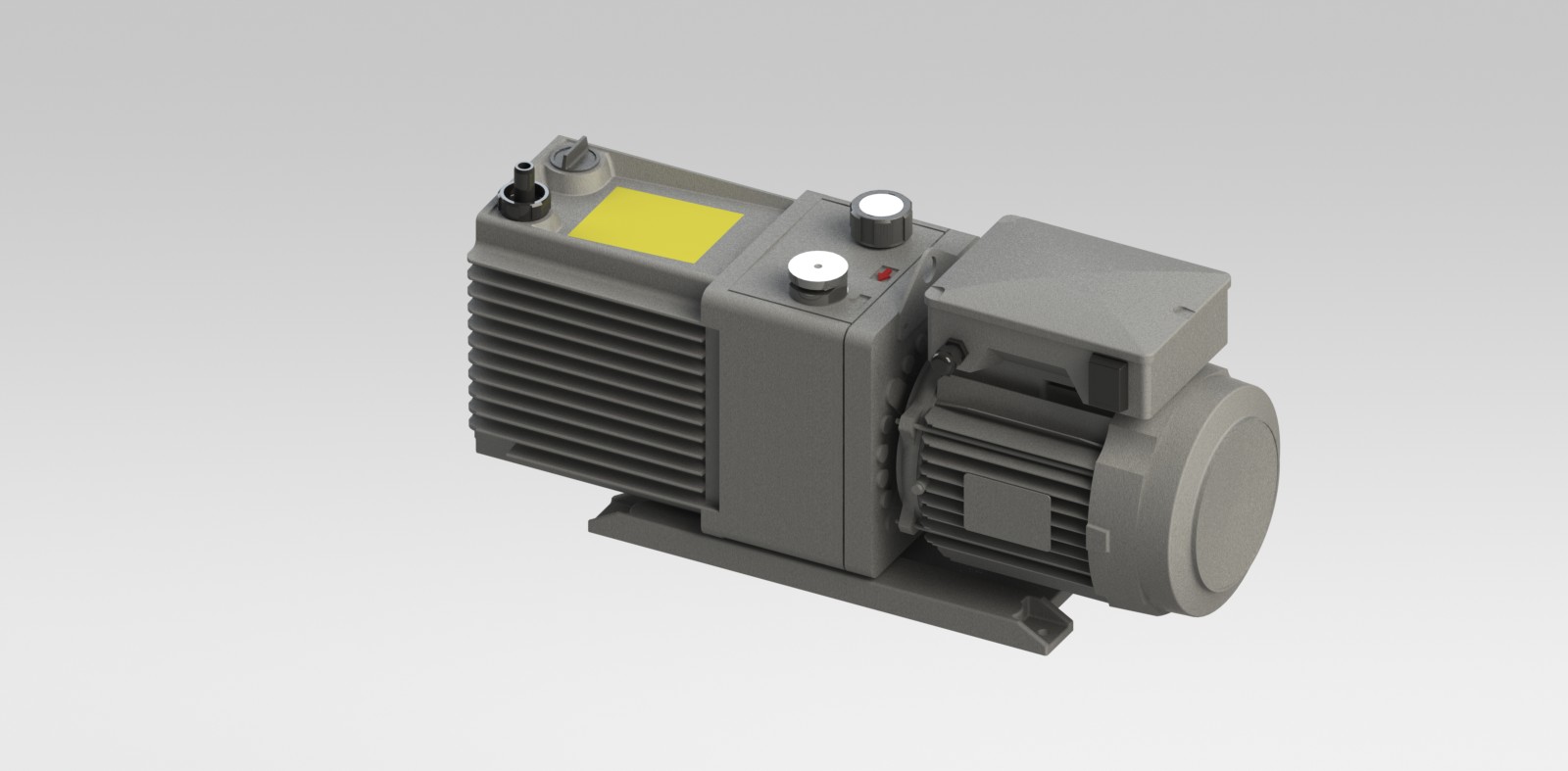

爱德华兹E2M28双级旋片式真空泵结构设计

这款双级旋片式真空泵是工业真空获取场景中的核心通用设备，广泛适配实验室真空干燥、真空浸渍、电子元器件封装、制冷系统抽真空、冶金熔炼脱气、医药冻干前级抽气、半导体制程粗抽等多类作业场景，可在入口压力从大气压到1Pa左右的宽区间内稳定抽除密闭容器内的干燥空气，搭配对应气镇阀结构时也可抽除少量可凝性水蒸气，避免泵腔内积液乳化影响运行寿命。从功能设计来看，该泵采用双级串联旋片结构，高低压级转子同轴布置，高压级处理入口大流量高压力气体，经初步压缩后导入低压级进一步压缩排气，相比单级旋片泵可获得更低的极限真空度，同时兼顾大抽速的作业需求；泵体侧部集成的气镇阀可在抽除可凝性气体时掺入少量外界空气，降低压缩过程中可凝气的分压比，避免其在泵内液化混入泵油，有效延长泵油更换周期，保障真空度稳定性。泵体顶部设置的两个注油口与油位观察结构，可方便运维人员快速查看泵油状态、补充专用真空泵油，油腔采用迷宫式密封结构，减少泵油返流到被抽容器的概率，降低对真空作业的污染。驱动端与泵腔之间采用可靠的轴封结构，避免泵油泄漏与外界空气渗入，保障长期运行的密封可靠性。外形设计上，该泵采用卧式一体化安装结构，电机与泵腔通过法兰直连同轴安装，省去了额外的传动连接结构，整体重心偏低，底部设置带安装孔的一体式铸铁机脚，可直接通过螺栓固定在设备机架或混凝土安装基础上，安装边界规整，不需要预留过大的周边操作空间，日常运维仅需在泵体正面预留更换泵油、清理进气口滤网的操作空间即可；泵体上部的散热鳍片与电机外壳的散热筋一体化顺向布置，可在电机自带散热风扇的气流作用下同步带走泵体压缩气体产生的热量，避免长时间高负荷运行时泵温过高导致泵油粘度下降、密封性能衰减。进气口设置在泵体顶端靠近高压级的位置，采用标准通用管螺纹接口，可快速适配不同规格的真空管路连接，排气口设置有内置油雾分离结构，可将排气中携带的泵油油雾拦截回流到泵腔，既减少泵油损耗，也避免油雾排放到作业环境中造成污染。整体结构紧凑，运行振动小、噪音低，可长时间连续运行，适配各类需要稳定粗中真空环境的工业与科研作业场景。
