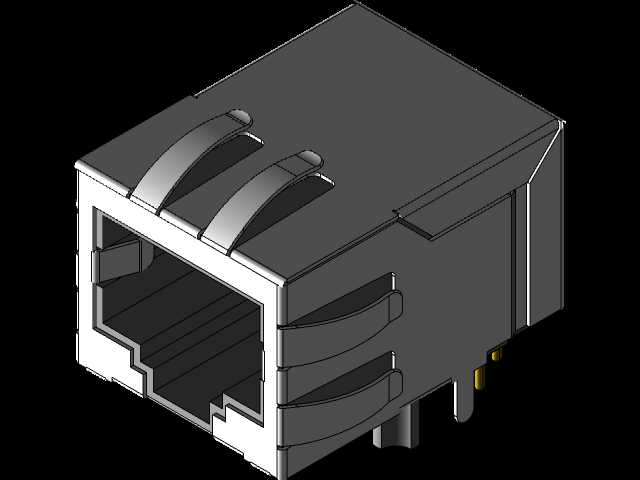

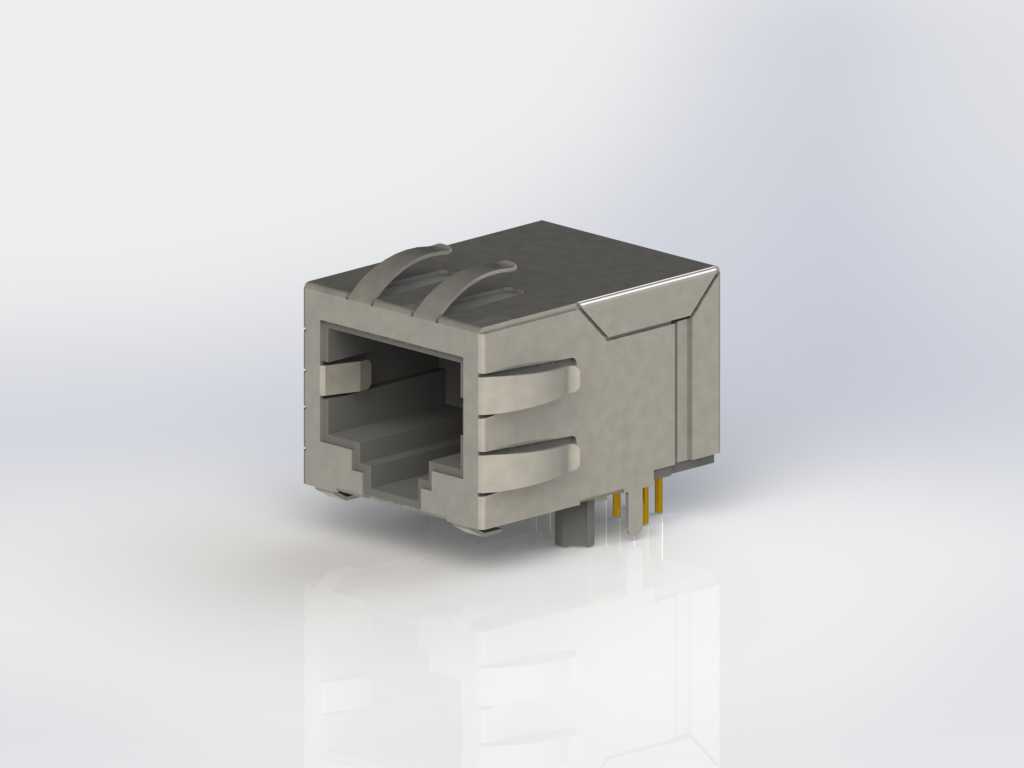

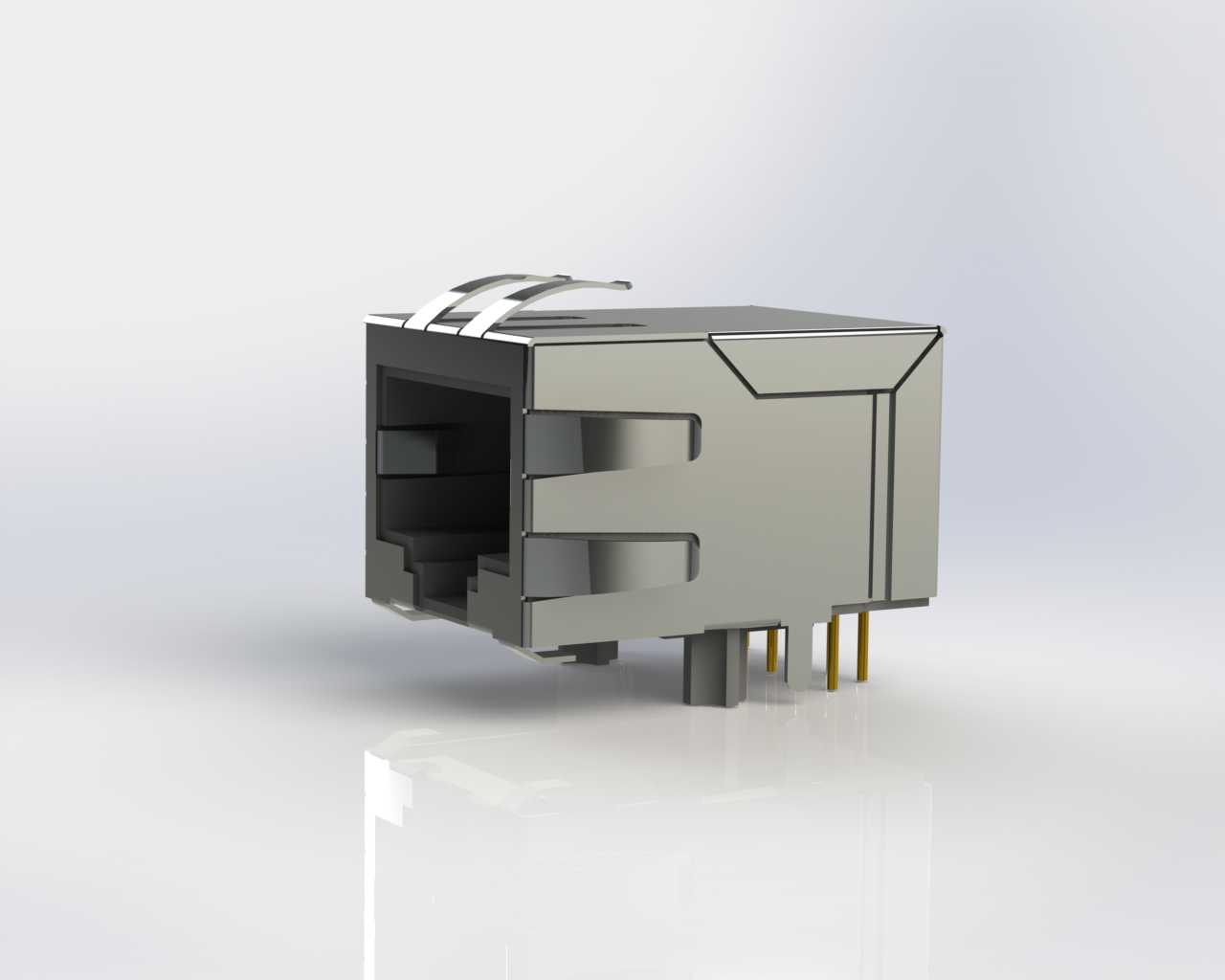

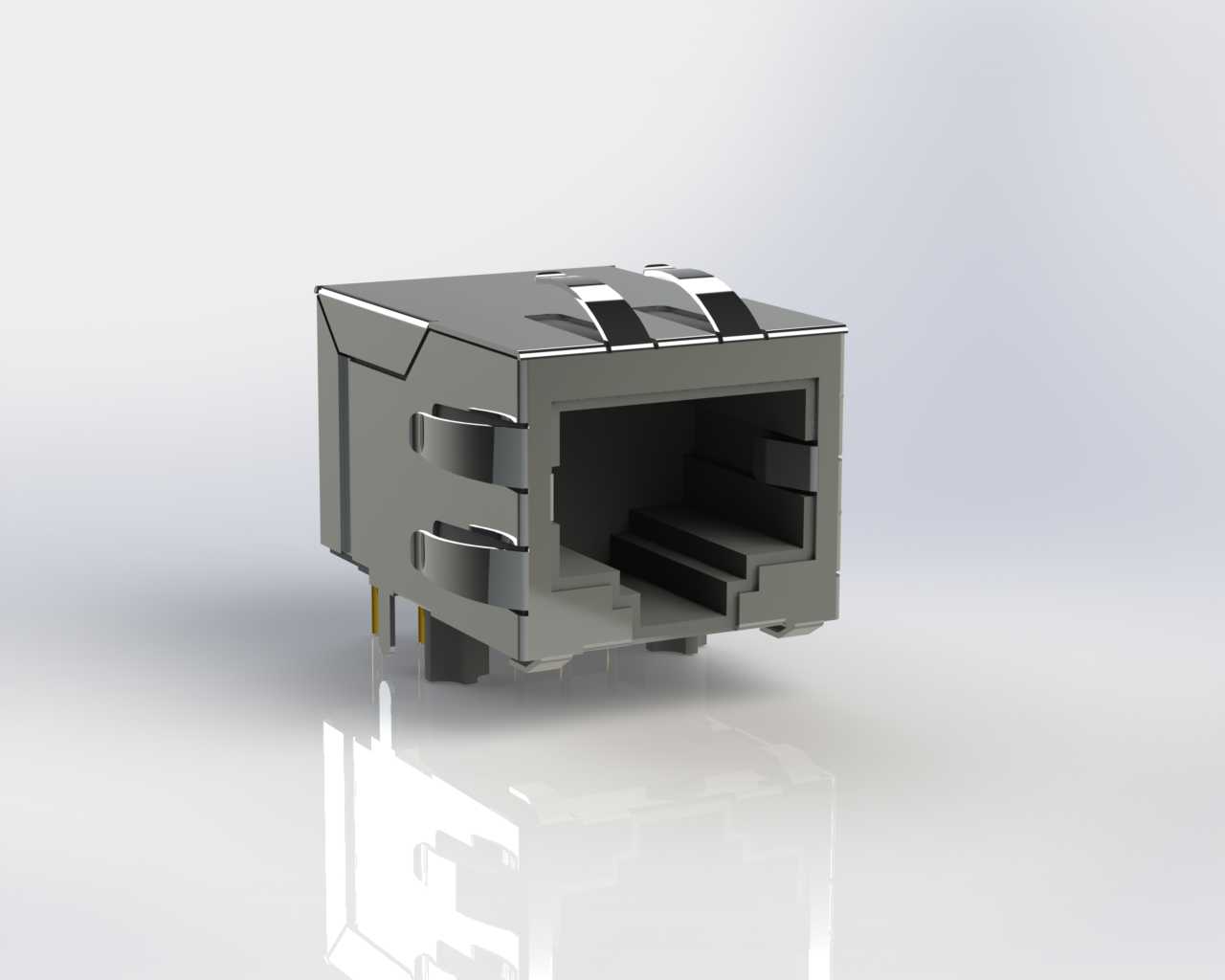

单级千兆无LED指示灯RJ45网络插座结构

这款RJ45网络插座是面向千兆以太网通讯场景设计的板载连接部件，广泛应用于工业交换机、嵌入式工控主板、网络服务器、智能网关、安防监控主机等需要有线网络接入的电子设备内部，承担物理层网络信号传输、网线端接固定的核心作用，是有线网络通讯链路中不可或缺的基础连接组件。该款插座为单端口无LED指示灯配置，适配不需要在接口位置做链路状态、数据传输状态指示的紧凑设备布局场景，能够在有限的PCB板空间内完成千兆网络的信号接驳，满足高密度端口排布的设计需求。从功能特性来看，这款插座内部集成了适配千兆传输的八芯接触端子，端子接触件采用高弹性铜合金材质，表面做镀金处理，能够保证多次插拔后的接触可靠性，降低信号传输损耗，满足千兆以太网1000BASE-T标准的传输性能要求，可稳定支持全双工千兆数据传输，同时插座自带金属屏蔽外壳，能够有效阻隔外部电磁干扰，提升复杂电磁环境下的网络通讯稳定性，外壳上的弹性卡扣结构能够在水晶头插入后实现可靠锁止，避免设备运行过程中受震动、拉扯导致网线脱落，保障网络连接的持续性。在设计思路上，这款插座采用沉板式板端安装结构，整体外形规整，金属外壳做了折边包边处理，既提升了整体结构强度，也能在焊接装配时与PCB板的接地焊盘充分接触，实现良好的屏蔽接地效果；底部的插针分为信号焊针与固定焊脚两类，信号焊针对应八芯网络线序排布，固定焊脚尺寸更大，焊接后能够提升插座与PCB板的结合强度，承受日常插拔的外力作用不会出现焊盘脱落问题。插座的接口端完全符合标准RJ45水晶头的插接尺寸规范，插接口内部做了导向倒角设计，能够引导水晶头顺畅插入，避免插针被误插弯折；安装边界上，插座的整体高度、长宽尺寸均适配常规板载网口的布局空间，金属外壳两侧的固定弹片可根据安装需求做结构微调，适配不同厚度的设备面板开孔，插针的排布间距符合主流PCB设计的焊盘规范，能够直接匹配常规千兆网口的PCB封装，不需要额外做封装调整即可完成贴片或波峰焊装配，插座底部与PCB板贴合的平面做了平整度处理，焊接时不会出现虚焊、偏移问题，能够适配自动化SMT贴片生产的工艺要求，提升批量装配的生产效率。
