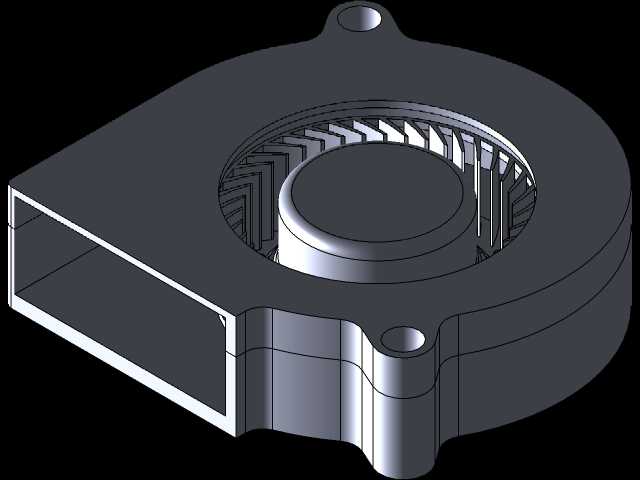

Multicop直流无刷径向离心鼓风机结构设计

这款直流无刷鼓风机是面向家用电器散热送风场景开发的专用流体输送部件，核心应用覆盖家用净化器、小型新风设备、桌面散热装置、嵌入式厨电散热模块等多个民用家电领域，能够在紧凑的安装空间内实现稳定的风压输出与气流输送，满足小空间内定向送风、热量置换的实际使用需求。产品采用无刷直流驱动架构，相比传统有刷鼓风部件，具备运行噪音低、运转寿命长、电磁干扰小的特性，适配家电产品长期连续运行的使用要求，不会因电刷磨损出现性能衰减或故障问题，能够匹配家用场景低维护、高可靠性的使用诉求。从功能特性来看，这款鼓风机采用径向离心式的气流设计，气流从叶轮中心区域轴向进入，通过高速旋转的多叶片叶轮将气流沿径向甩出，再经蜗壳结构导流后从侧方出风口定向输出，相比普通轴流风扇能够提供更高的送风静压，可克服滤网、散热鳍片等部件带来的风阻，在存在流道阻力的场景下依然能够保持稳定的送风量，不会出现风量大幅衰减的问题。在设计思路上，这款产品充分考虑家用场景的安装适配性，整体采用蜗壳式一体化外壳结构，外壳两侧预留带安装孔的固定耳位，安装孔位采用对称式布局，能够适配多种安装固定方式，既可以通过螺丝锁付固定在设备机架上，也可以配合减震胶钉实现减震安装，降低运行震动带来的噪音传递。叶轮采用前倾式多叶片设计，叶片排布经过流体优化，能够在保证风压输出的同时降低叶片旋转过程中的气流紊流噪音，适配家用场景对低运行噪音的要求。从安装边界来看，这款鼓风机整体结构紧凑，出风口采用矩形直出结构，能够直接对接设备内部的送风风道，减少风道转接带来的风量损失，外壳的固定耳位突出于主体结构，安装时不需要额外预留避让空间，能够最大化利用设备内部的安装空间，适配小型家电紧凑化的设计趋势。在细节设计上，外壳采用一体式注塑成型结构，拼接缝隙控制在极小范围内，能够减少气流泄漏带来的效率损失，叶轮与外壳之间的间隙经过精准匹配，既避免叶轮运转过程中出现擦碰问题，也尽可能减少间隙回流带来的效率损耗，保证鼓风效率处于较高水平。这款鼓风机的直流供电特性也能够很好适配家电产品的低压供电架构，可直接对接设备内部的直流供电回路，不需要额外配置电压转换模块，简化整机的电路设计难度。
