在消费类便携电子设备的声电模块设计环节,这类微型贴片式声电转换器件的选型与结构适配,直接决定了终端产品的音频拾取、外放表现与整机装配良率。不同于传统插件式音频器件,该类器件采用表贴封装设计,所有引脚均布置在封装本体的侧部,适配SMT回流焊工艺,无需额外的通孔加工与手工焊接工序,能够直接匹配高速贴片机的供料、拾取、贴装流程,单条产线的贴装节拍可控制在0.2秒每颗以内,大幅提升便携通讯设备的整机组装效率。从实际应用场景来看,这类器件广泛搭载于直板智能手机、功能按键电话、GSM制式手持通讯终端、便携穿戴式对讲设备中,既可以作为上行音频链路的受话拾取端,收集使用者的语音信号转换为电信号传输至基带处理模块,也可作为下行音频链路的外放终端,将解调后的电信号转换为可辨识的声波信号传递给使用者,部分双器件布局的机型中,还会搭配独立的降噪拾音单元,通过算法抵消环境背景杂音,提升嘈杂场景下的通话清晰度。

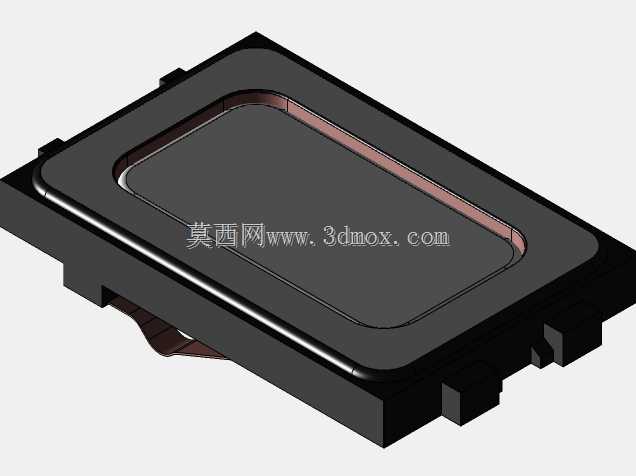

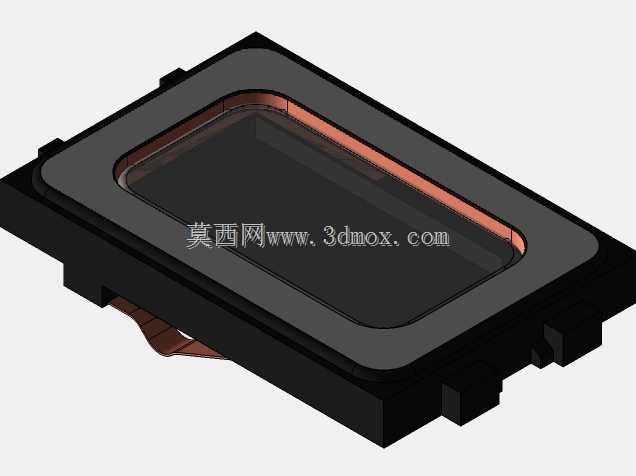

从设计思路层面拆解,该器件的封装本体采用矩形扁平化结构,上表面为平整的声膜防护区域,金属质感的防护层既可以阻挡装配过程中锡膏、助焊剂、灰尘等异物进入声腔内部,避免声膜振动受阻导致的频响曲线偏移、灵敏度下降问题,又能够在整机堆叠时为上方的屏幕、中框结构预留足够的避让间隙,不会因为器件高度公差挤压到屏幕模组造成亮斑、触控失灵等故障。封装本体的四个侧部伸出对称的焊接引脚,引脚的宽度与伸出长度经过严格计算,既能够保证焊接后与PCB焊盘的结合强度,满足1.5米高度自由跌落的焊点可靠性要求,又不会因为引脚尺寸过大占用过多的PCB布线空间,给周边的射频走线、电源走线留出足够的布线通道。在安装边界的把控上,这类微型器件的封装高度控制在毫米级,适配当前便携电子设备轻薄化的设计趋势,PCB布局时需要在器件声膜对应的位置预留直径不小于1毫米的出声孔,出声孔的位置需要避开主板上的屏蔽罩、电池仓、结构加强筋等遮挡结构,同时要在器件与外壳出声孔之间预留密封泡棉的安装间隙,泡棉的压缩量控制在原厚度的30%到50%之间,既能够保证声腔的密封性,避免声音泄漏导致的低频响应不足,又不会因为压缩量过大挤压器件本体造成声膜变形。
在结构建模过程中,需要重点还原封装本体的外形公差、引脚的共面度参数,引脚共面度需要控制在0.1毫米以内,否则会导致SMT焊接时出现虚焊、立碑等工艺缺陷;同时要准确还原器件底部与PCB表面的间隙,这个间隙用于容纳焊接后的锡膏厚度,建模时不能将器件本体与PCB表面设置为完全贴合,否则生成的钢网开孔文件会出现锡膏量不足的问题,影响焊接可靠性。另外,器件的边角位置均做了微小的倒角处理,建模时不能简化为尖锐直角,一方面是实际注塑封装工艺中无法做到绝对的直角结构,另一方面倒角结构可以避免贴装吸嘴拾取器件时出现边角磕碰,减少吸嘴堵塞、器件拾取偏移的概率。
在整机堆叠的干涉检查环节,需要重点核对器件上方的结构件与器件本体的安全距离,除了预留出声通道的空间外,还要考虑整机跌落时结构件的形变量,避免冲击载荷直接传递到器件本体造成内部结构损坏。这类器件的声腔设计也需要和整机结构协同匹配,不同的后腔容积会直接影响器件的低频响应表现,建模时需要将器件的声腔等效参数同步给到声学仿真环节,确保最终整机的音频表现符合设计指标,不会出现声音发闷、破音、灵敏度不足等问题。对于PCB设计人员而言,这类器件的焊盘设计需要严格按照推荐封装尺寸制作,焊盘之间的阻焊层需要做加厚处理,避免焊接时出现锡珠连锡导致的引脚短路,同时器件周边0.5毫米范围内不要布置过高的元器件,避免遮挡贴装吸嘴的拾取路径,影响SMT产线的生产效率。
- 全部评论(0)
- 模板大小: 1.64 MB
- 售价:5金币
- 下载次数: 228
- 系统要求: Other,SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 变压器/电感器
