Clipsal30USBCMUSB充电接口结构

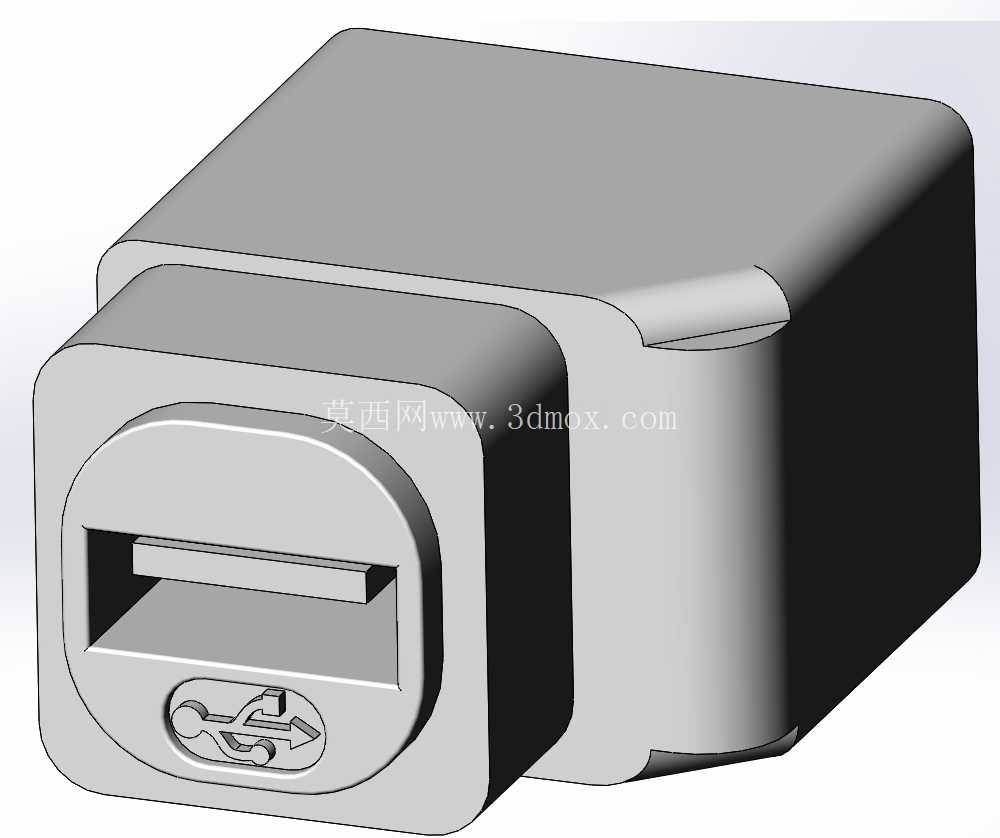

　　日常做低压配电配套的结构设计时，经常会碰到墙面取电模块需要集成USB供电的需求，这款接口组件就是适配86型暗装面板的嵌入式充电单元，主要用在民用住宅、商用办公空间的墙面供电点位，替代传统单一五孔插座的部分功能，给手机、小型数码外设提供5V直流取电接口，不用额外搭配充电头，减少墙面插接头的冗余占用。从结构设计逻辑来看，整个组件采用方壳包覆式结构，外壳做了圆角过渡处理，没有尖锐棱角，一方面是适配面板安装位的卡扣限位，安装推进时不会刮伤面板预埋的塑料卡槽，另一方面日常使用中插拔USB线时，边角不会剐蹭线材外皮，也能避免用户插拔过程中被锐边划伤。接口端的开口做了下沉式导向设计，插口周围的围边比金属接触片高出1.2mm左右，插拔USB公头的时候能自动导正位置，不用刻意对准就能顺利插入，避免斜插导致的内部接触片变形，这个细节在高频使用的公共区域点位尤其重要，能大幅降低接口的损坏概率。接口下方模压的USB标识是直接在外壳注塑时一体成型的，不是后期丝印或者粘贴的标识，长期使用不会因为摩擦、清洁擦拭出现标识脱落的问题，用户能快速识别接口功能。

　　组件的安装边界完全适配标准30系列面板的预留卡位，整体外形的长宽高控制在适配暗盒内部剩余空间的尺寸，不会和暗盒里的接线端子、电源线缆产生空间干涉，外壳侧面预留了卡扣定位槽，安装时对准面板卡位推入就能卡紧，不需要额外打螺丝固定，后期维护拆卸也只需要用平口起子从侧边缝隙轻轻撬动就能取出，不用整块拆下面板。内部的结构预留了整流变压模块的安装空间，从交流输入端到USB输出端的爬电距离完全满足低压电器的安全规范，外壳选用的是阻燃ABS材质，耐受日常插拔的冲击力同时，遇到内部电路异常升温的情况也不会出现熔融滴落的问题。

　　做这个三维建模的时候，特意把接口内部的弹片避让空间、外壳的壁厚差都做了还原，外壳壁厚均匀控制在1.8mm，既不会因为壁厚太薄导致注塑时出现缺胶、变形的问题，也不会因为壁厚太厚造成材料浪费、整体尺寸超差。接口内部的限位筋位置刚好卡住USB公头的插入深度，公头插入后接触片的啮合长度符合USB规范要求，不会出现接触不良或者插接过深顶坏内部电路板的问题。实际项目选型的时候，这类组件要匹配后端的降压模块功率，这款结构支持单口最大2.1A的电流输出，对应的内部走线槽宽度预留了足够的空间，能容纳18AWG的电源引线，接线端的压线位做了防拉脱结构，引线接入后即使受到外部拉扯，也不会出现接线松脱导致的接触不良、短路问题。很多设计师在做这类面板配件建模的时候容易忽略安装后的配合间隙，这个模型里把外壳和面板安装位的单边配合间隙设为0.15mm，安装后既不会因为间隙太大出现松动晃荡的问题，也不会因为间隙太小导致温度变化出现热胀卡滞，没法顺利拆装。另外外壳的分型面设在了组件侧方的居中位置，注塑生产的时候不会在正面可见区域留下合模线，不需要后期做打磨抛光处理就能满足外观要求，能降低生产环节的加工成本。

　　在实际工程应用里，这类USB供电接口组件还会用在酒店客房的床头柜面板、会议室的桌面插座、机场车站的公共充电柱上，不同应用场景下对结构的强度要求略有区别，这款结构的外壳加强筋设在内部，从外部看不到加强筋的痕迹，外观整体性好，同时内部的纵横加强筋把外壳的抗冲击强度提升了40%以上，公共区域高频使用也不容易出现外壳开裂的问题。建模过程中对接口的插拔导向斜面做了15度的倾角设计，这个角度是经过实际插拔测试验证的，既能保证导正效果，又不会因为倾角太大导致插口开口过大，进入灰尘异物影响接触性能。
