双位5mm间距螺钉式接线端子结构设计

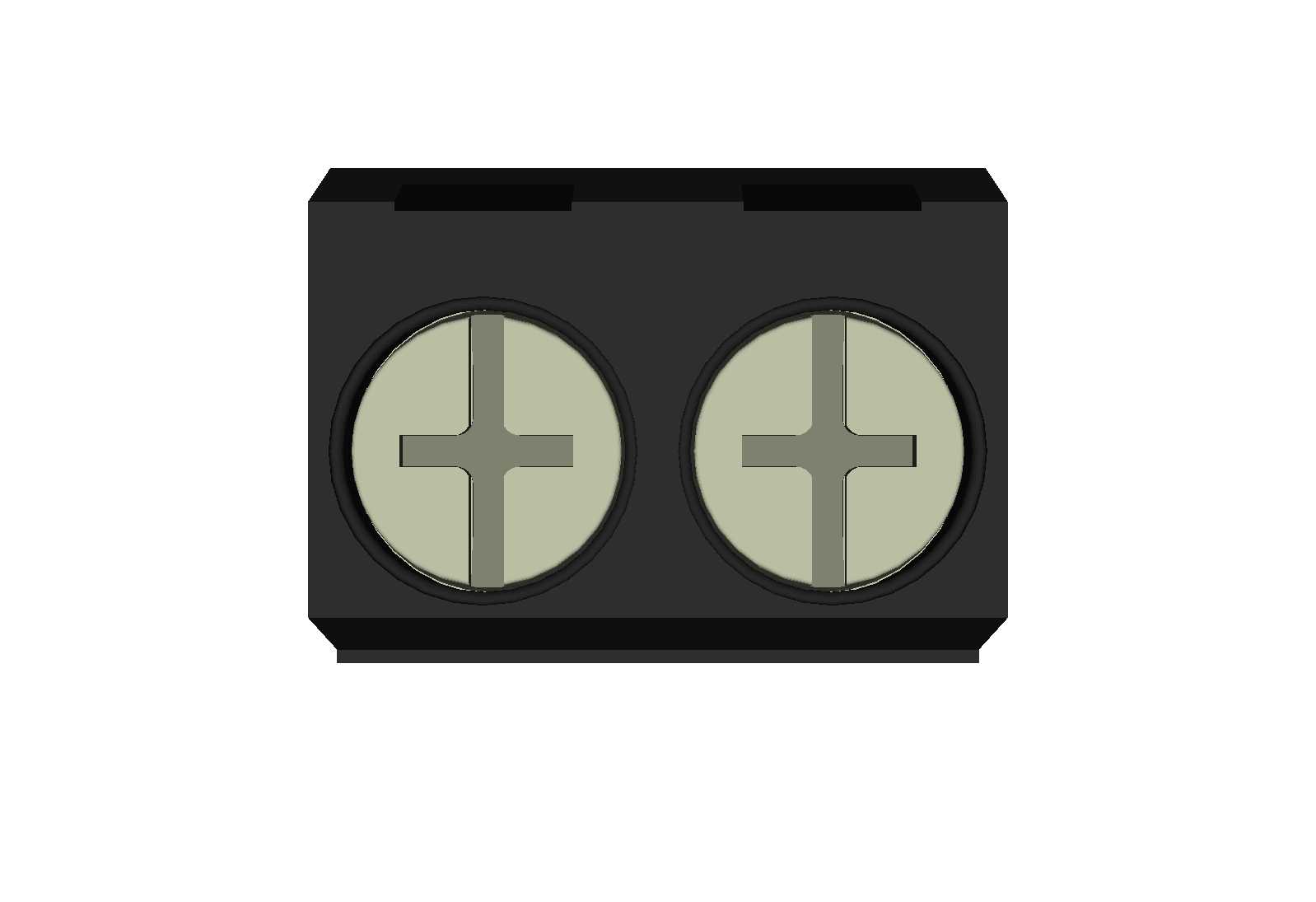

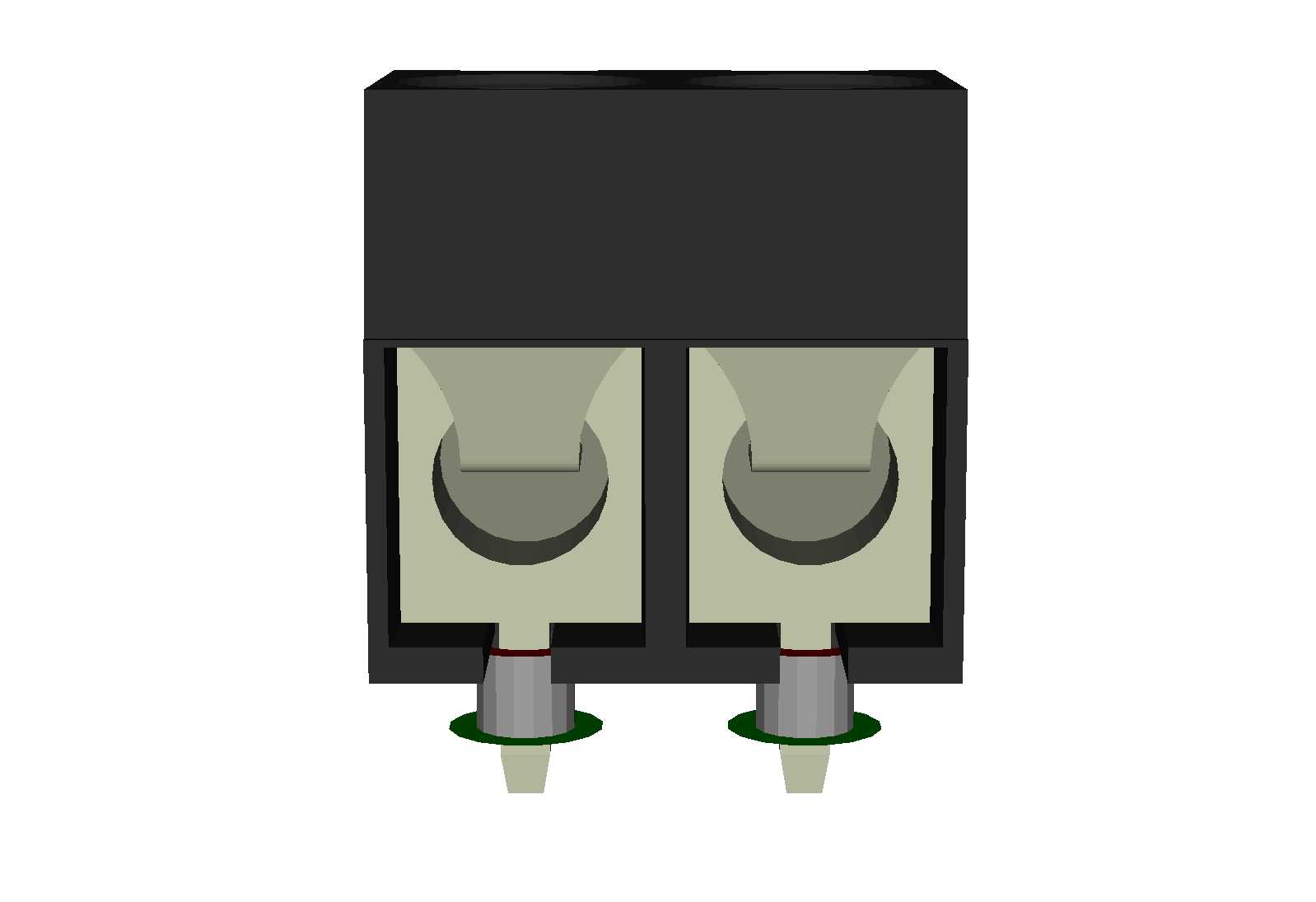

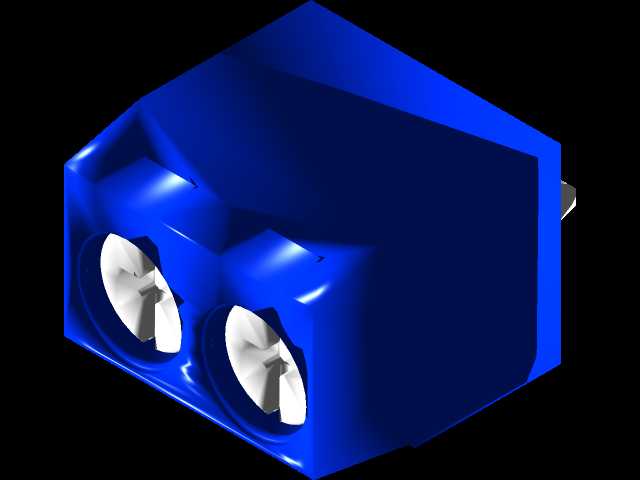

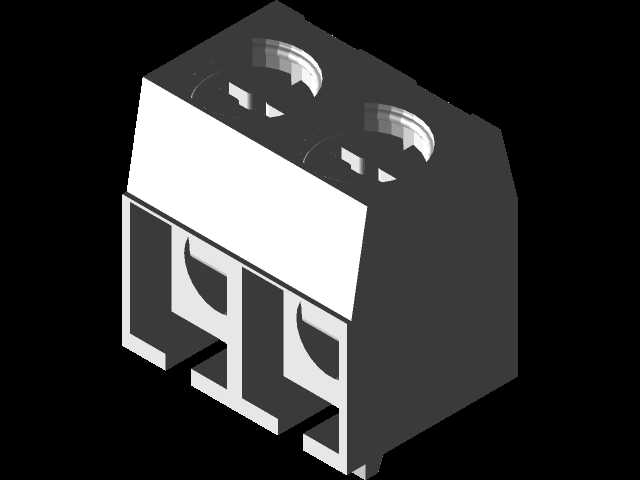

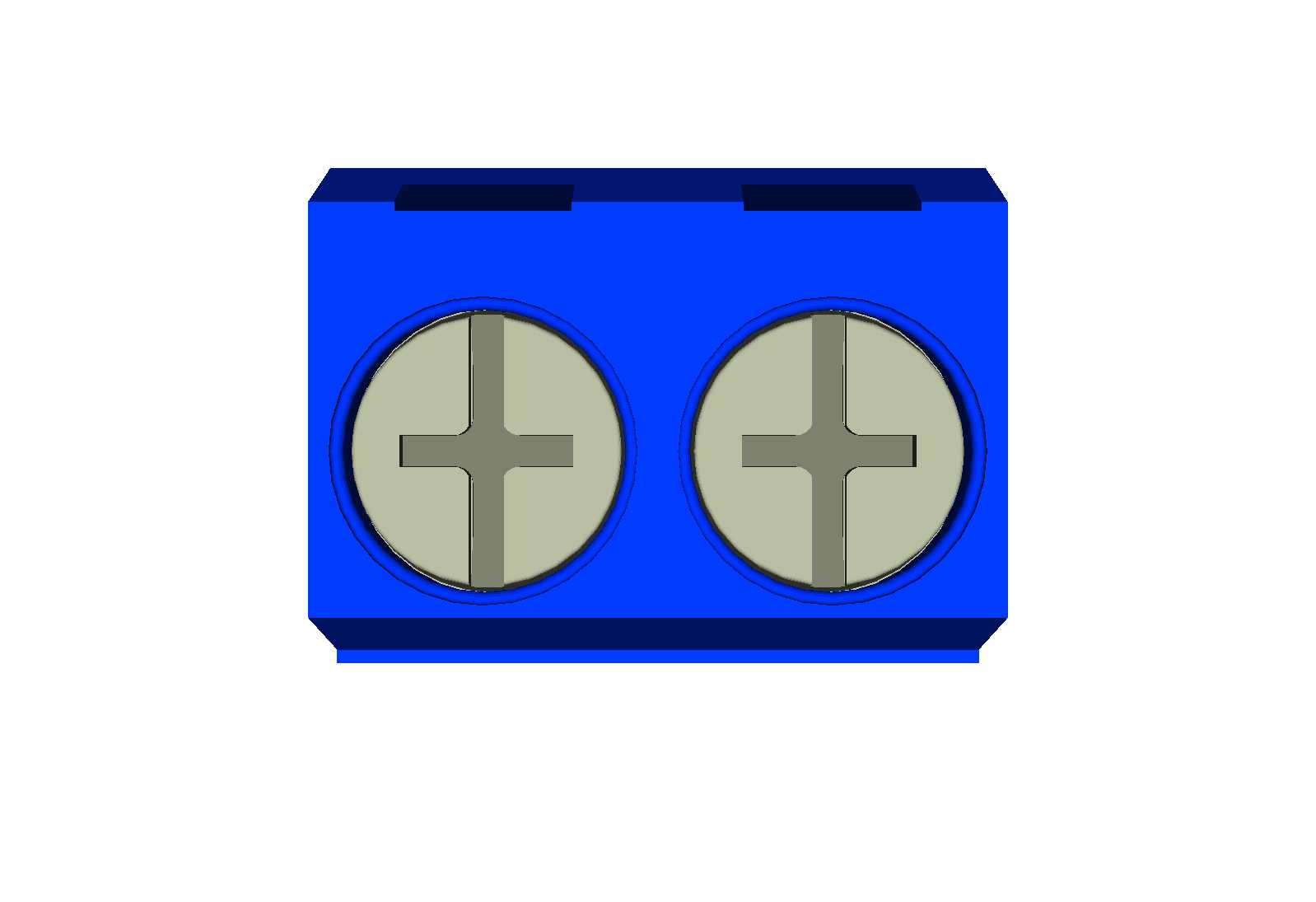

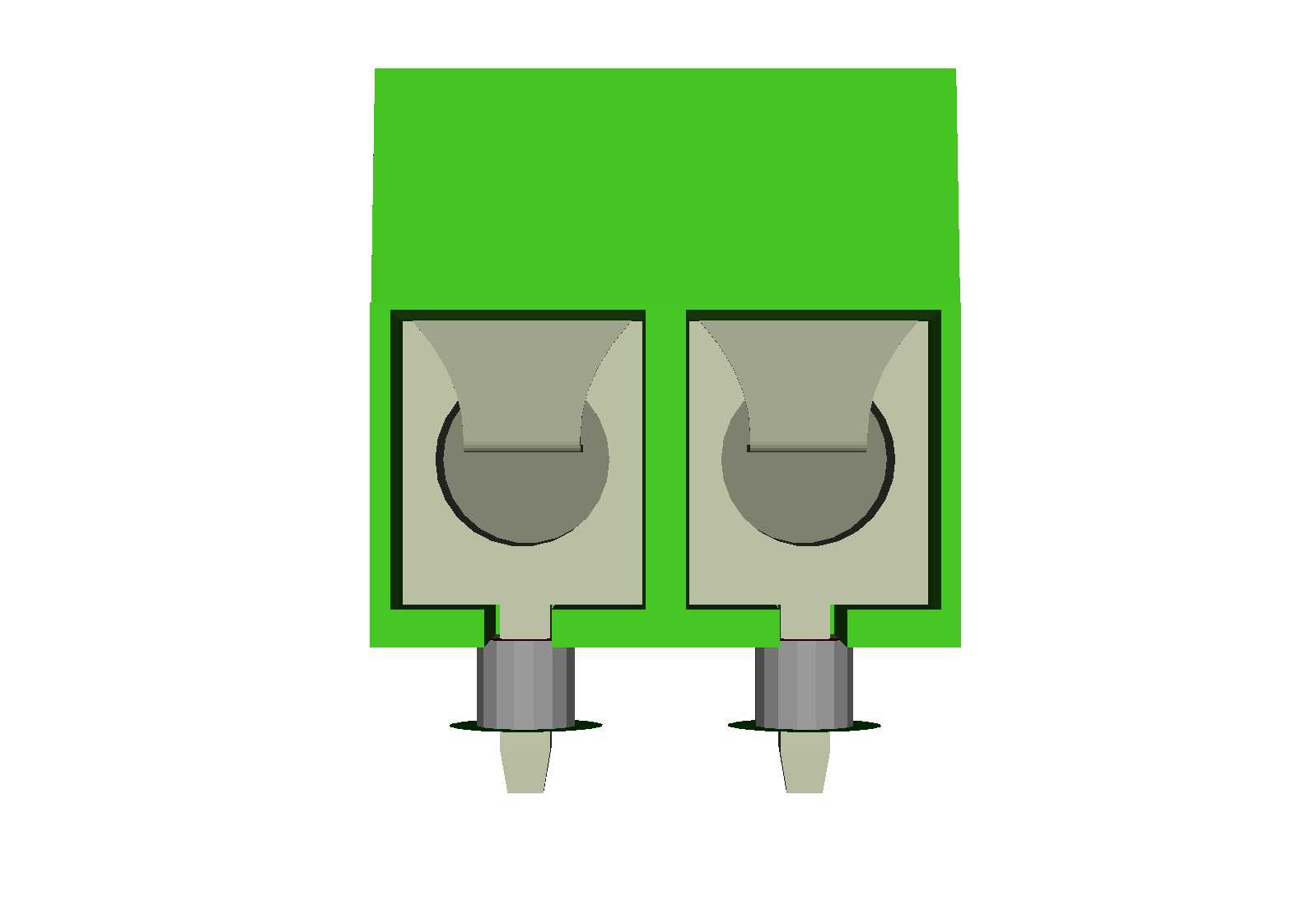

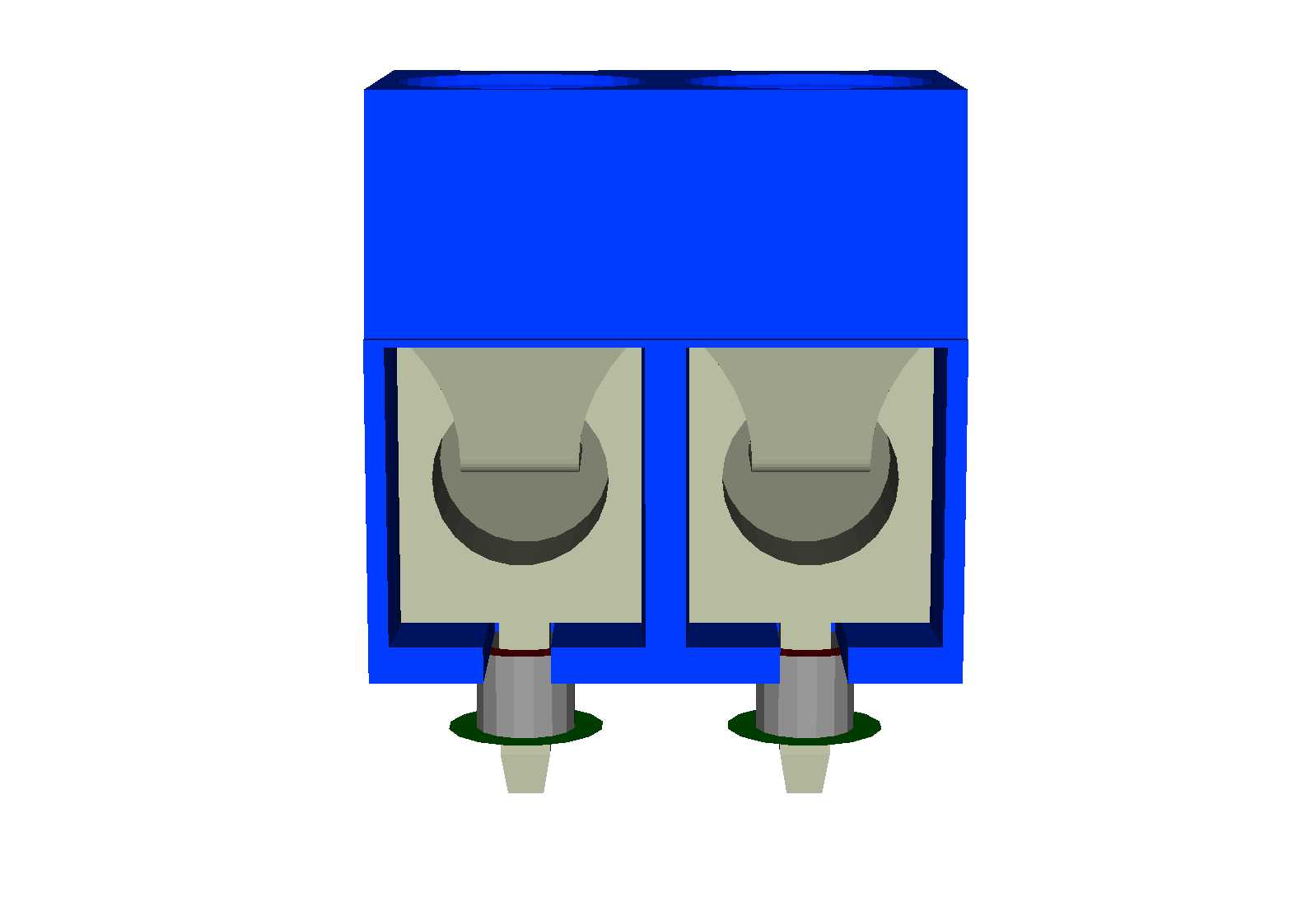

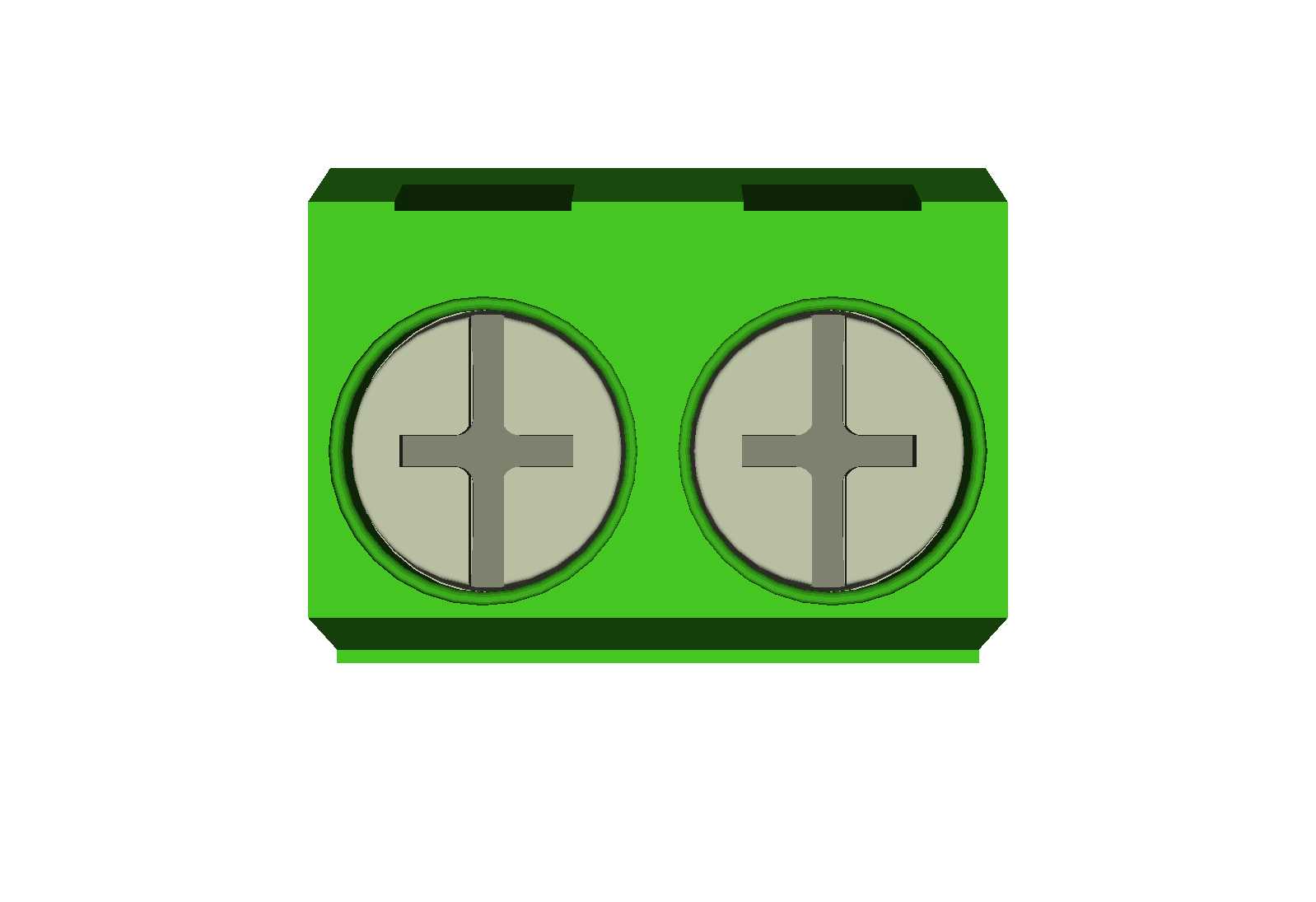

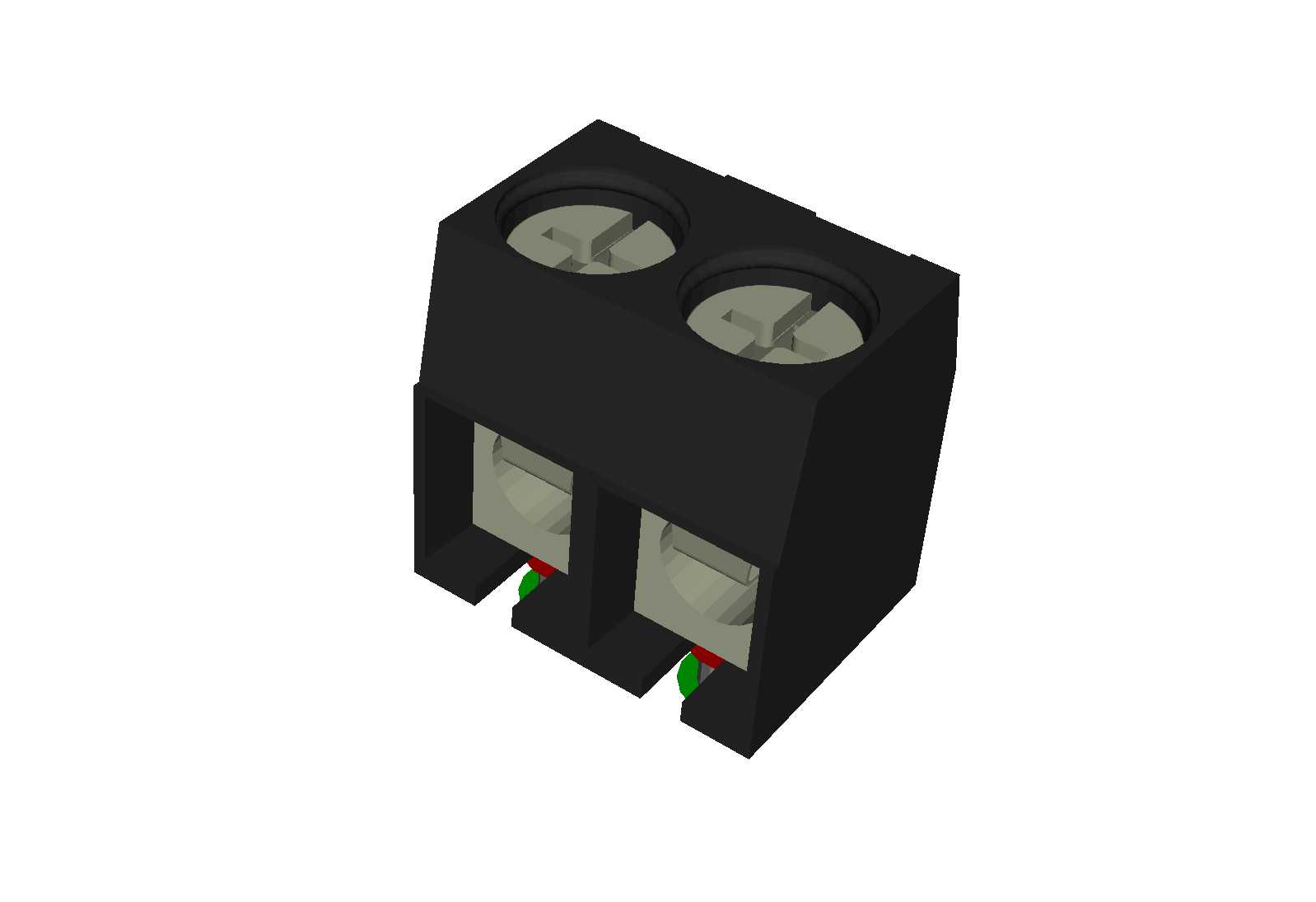

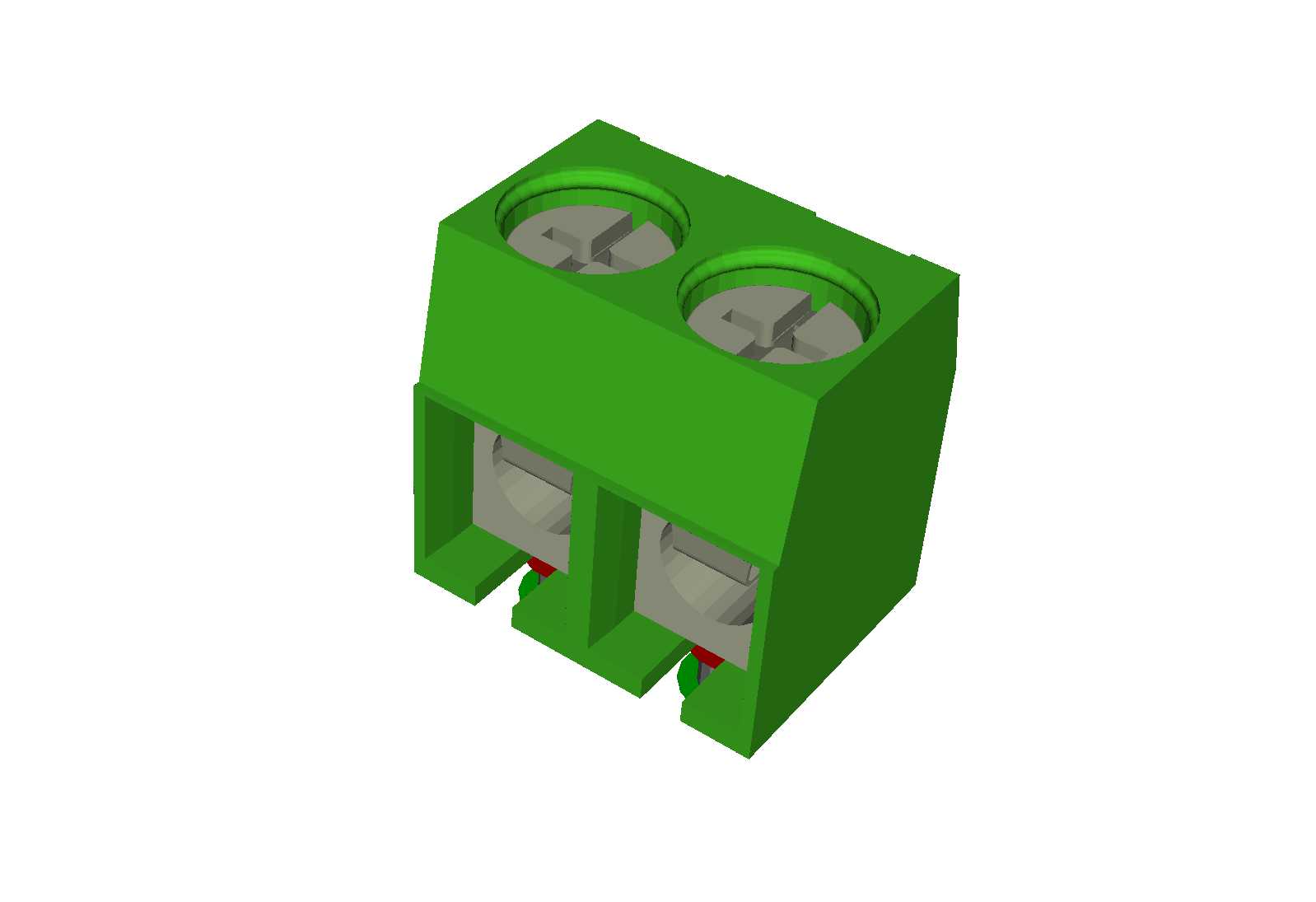

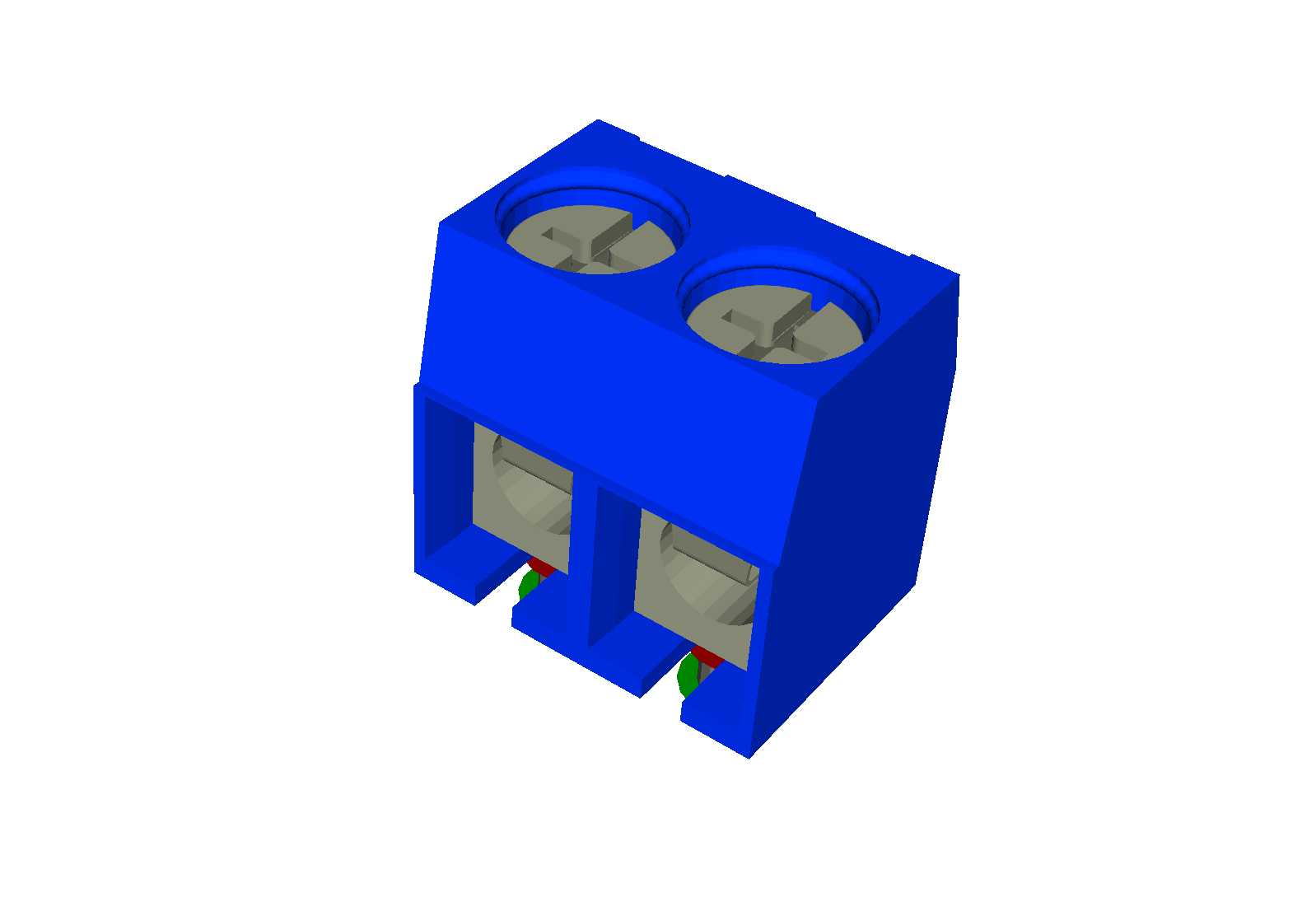

这款双位接线端子是低压电气回路中常用的导线接续部件，主要应用在工业控制配电柜内部走线、小型家电电源接线、PCB板载线路分接、照明回路导线对接等场景，能够实现两根独立导线的可靠压接导通，避免导线直接铰接带来的接触不良、松脱打火、绝缘失效等问题，是电气装配环节中保障线路连接稳定性的基础配件。该产品采用螺钉压接的导通结构，顶部设置十字槽锁紧螺钉，接线时将剥除绝缘层的导线端头插入端子底部的接线腔，旋紧顶部螺钉即可通过内部金属压块将导线牢牢压紧，金属导通部件采用导电性能优异的铜质基材，表面做镀镍防锈处理，既能够降低接触电阻减少通电发热，也能在长期使用过程中抵御氧化锈蚀，维持稳定的导通性能。外壳采用高强度阻燃工程塑料注塑成型，具备优异的绝缘性能与耐温特性，相邻两个接线位之间设置独立的绝缘隔腔，能够避免不同回路导线误触造成的短路风险，同时外壳材料满足UL94-V0阻燃等级，在回路出现异常过载升温时不会出现自燃蔓延的问题，提升电气系统的安全冗余。在设计层面，这款端子采用5mm的标准孔位间距，适配行业通用的接线安装规范，既可以作为独立端子单个使用，也可以通过侧边的拼接卡槽实现多位数组合拼接，满足不同回路数量的接线需求；底部设置定位卡扣结构，既可以适配标准DIN导轨的卡装固定，也可以通过预留的安装孔位采用螺丝直接固定在安装基板上，安装边界灵活，能够适配不同的装配空间。端子的接线腔适配1.5-2.5平方毫米的多股或单股铜导线，能够承载最高16A的额定工作电流，满足绝大多数低压控制回路、小功率动力回路的接线需求，螺钉的旋合行程做了优化设计，既保证足够的压接行程适配不同线径的导线，也避免旋出行程过长导致螺钉脱落丢失，接线操作便捷高效。端子的外形做了倒角处理，没有尖锐棱角，装配过程中不会划伤操作人员手部或导线绝缘层，底部的导线入口做了导向喇叭口设计，导线插入时无需刻意对准即可顺利进入接线腔，降低现场装配的操作难度。
