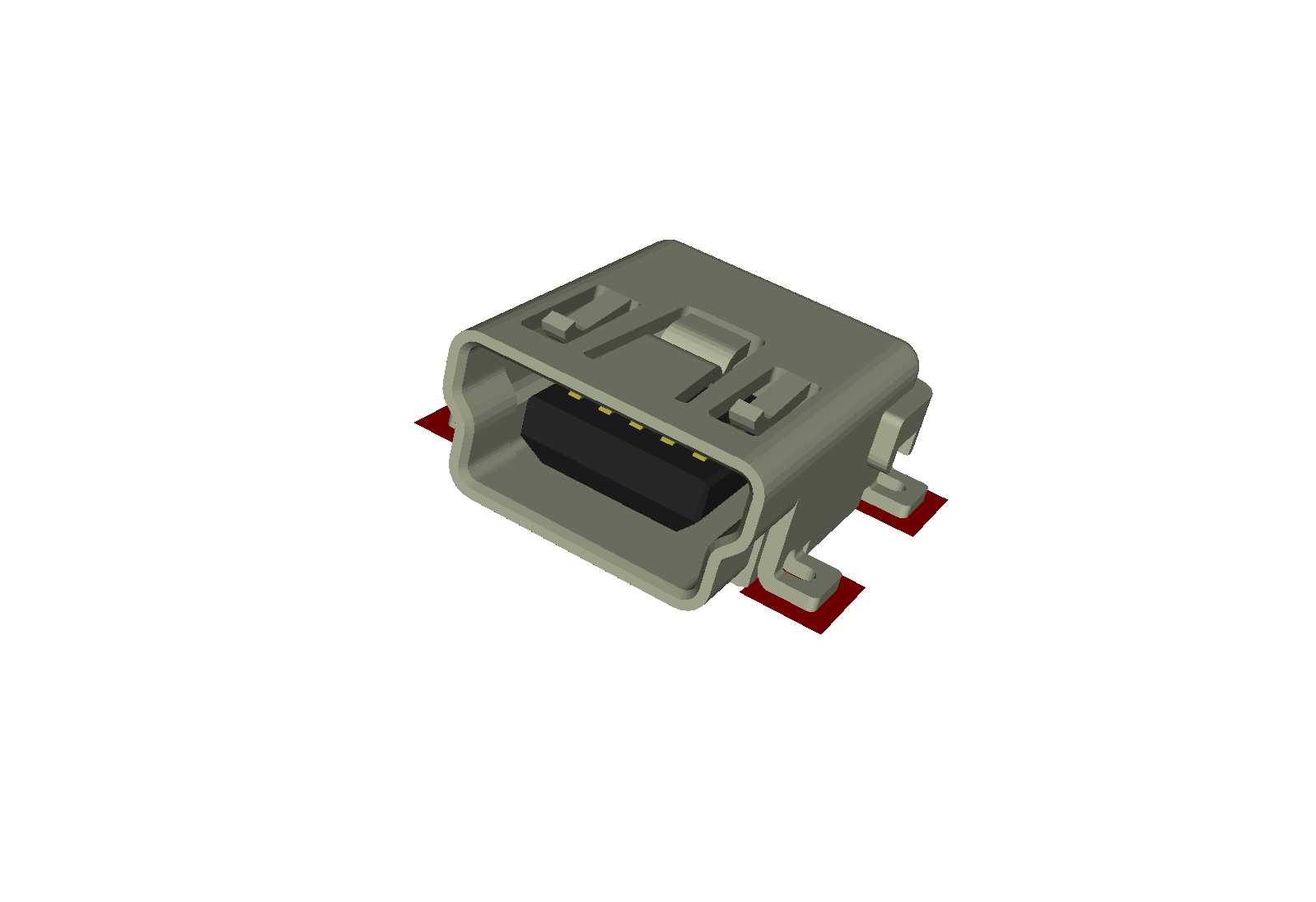

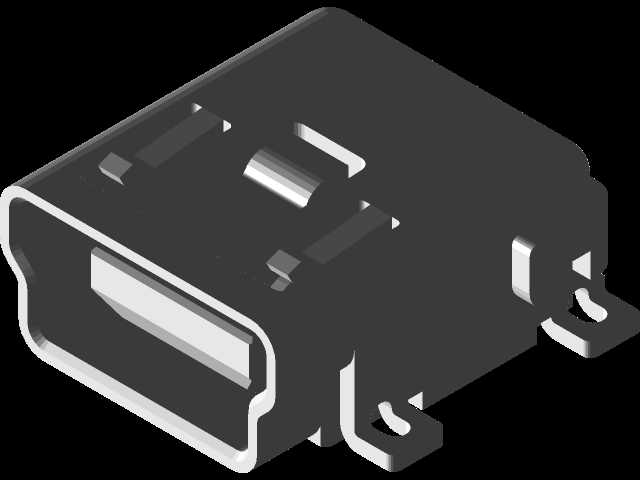

贴片式迷你USB母座B型接口结构

这款贴片式迷你USB母座B型接口，是消费电子、工控手持设备、小型数码终端领域应用极广的板载连接部件，主要承担设备端的数据传输与小功率供电接驳功能，常见于老式便携数码播放器、手持检测仪器、小型工业控制终端、车载外接模块等设备的主板端，作为公头线缆的对接载体，实现设备与上位机、充电适配器之间的稳定连接。从功能特性来看，该接口采用SMD表面贴装设计，无需在PCB上开设贯穿式插装孔，能够适配高密度布板的轻薄型设备主板，焊接后与板面贴合度高，抗轻微振动性能优于传统插装式接口，适合有一定便携性要求的移动类设备使用。接口内部设置有标准的接触弹片结构，对接公头时可形成稳定的电气接触，外部金属屏蔽壳能够减少外界电磁信号对传输过程的干扰，同时在插拔过程中为内部塑胶基座提供结构支撑，降低频繁插拔带来的结构形变风险。在设计思路上，这款接口完全遵循迷你USB B型的通用对接规范，接口内腔的防呆结构能够避免公头反插损坏内部触点，两侧的贴装固定焊盘除了实现电气接地之外，还能强化接口与PCB之间的连接强度，分散插拔时产生的侧向应力，避免焊盘脱落问题。接口底部的定位柱能够在SMT贴片焊接时快速与PCB定位孔对齐，提升生产组装时的对位精度，减少焊接偏移的不良率。从安装边界来看，该接口整体外形紧凑，贴装后突出板面的高度较低，不会过多占用设备内部的堆叠空间，焊盘布局符合常规表面贴装工艺的生产要求，适配常规回流焊的温度曲线，不需要额外调整生产工艺参数。接口的插拔导向段做了微小的圆弧过渡处理，公头对接时能够顺利滑入内腔，降低对位偏差带来的插拔卡顿感，日常使用中可承受上千次的正常插拔循环，能够满足多数消费类与工业类便携设备的使用寿命要求。在实际应用中，这类接口不需要额外的固定结构辅助，仅靠表面焊盘即可完成可靠固定，能够大幅简化主板的结构设计难度，减少设备内部的固定件数量，帮助终端产品实现轻量化、薄型化的设计目标，同时标准化的对接尺寸也保证了不同厂商生产的适配线缆都能即插即用，具备极佳的通用互换性。
