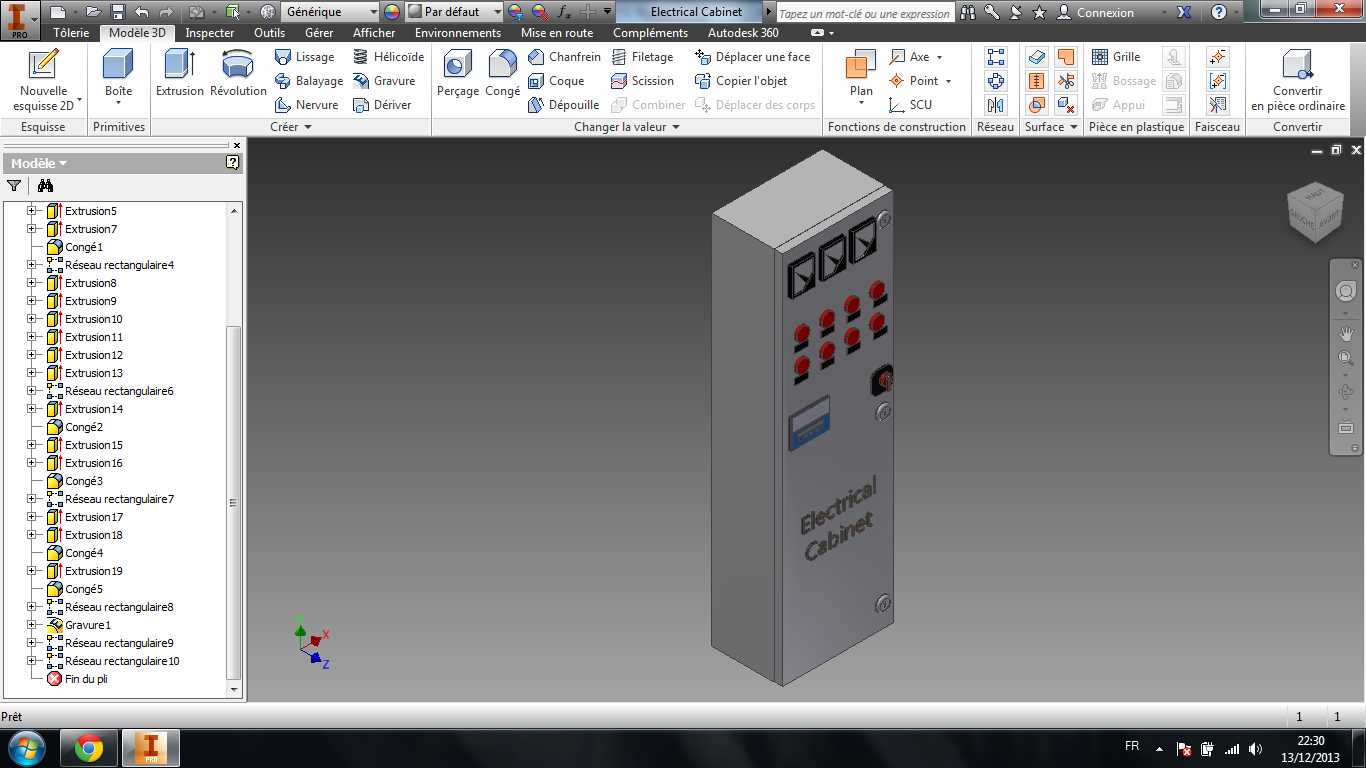

立式工业电气控制柜操作柜体结构设计

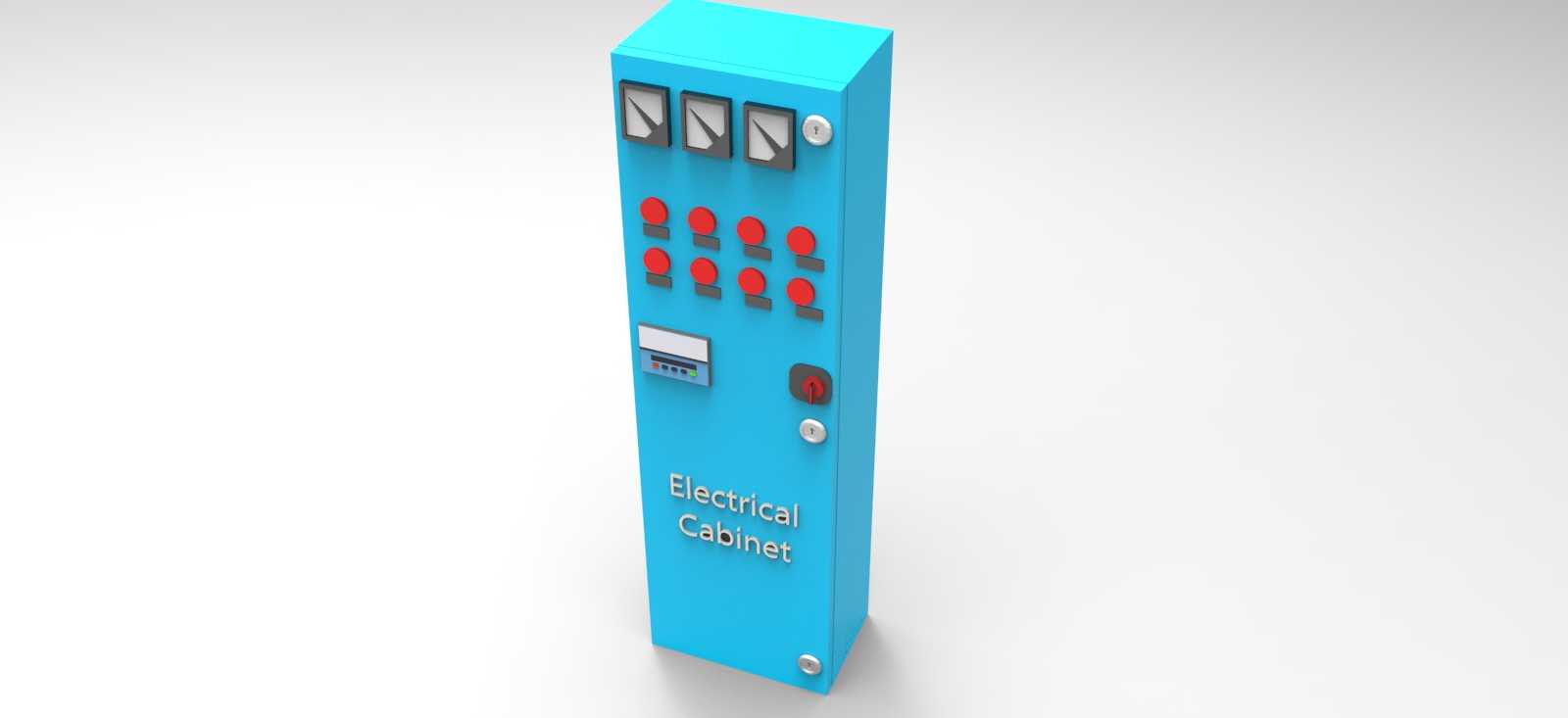

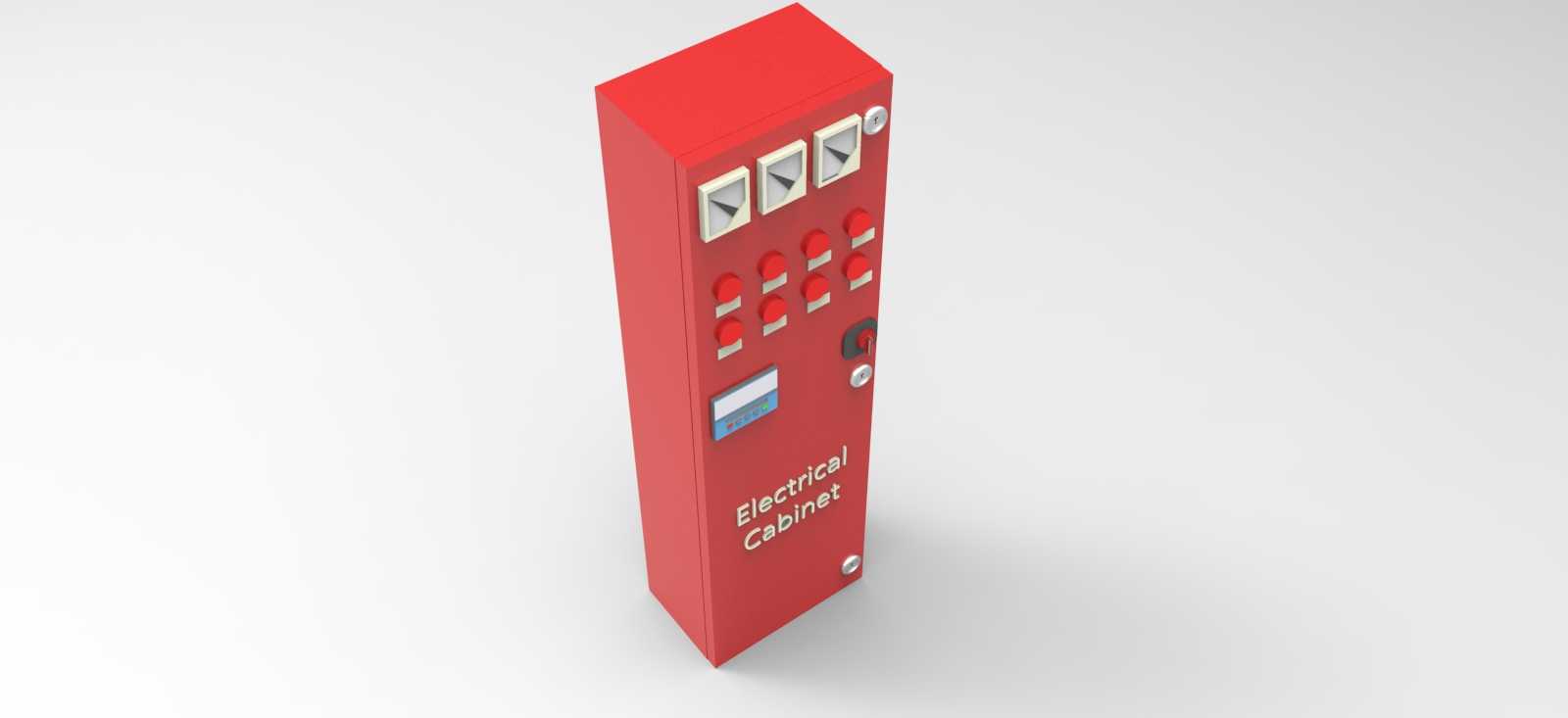

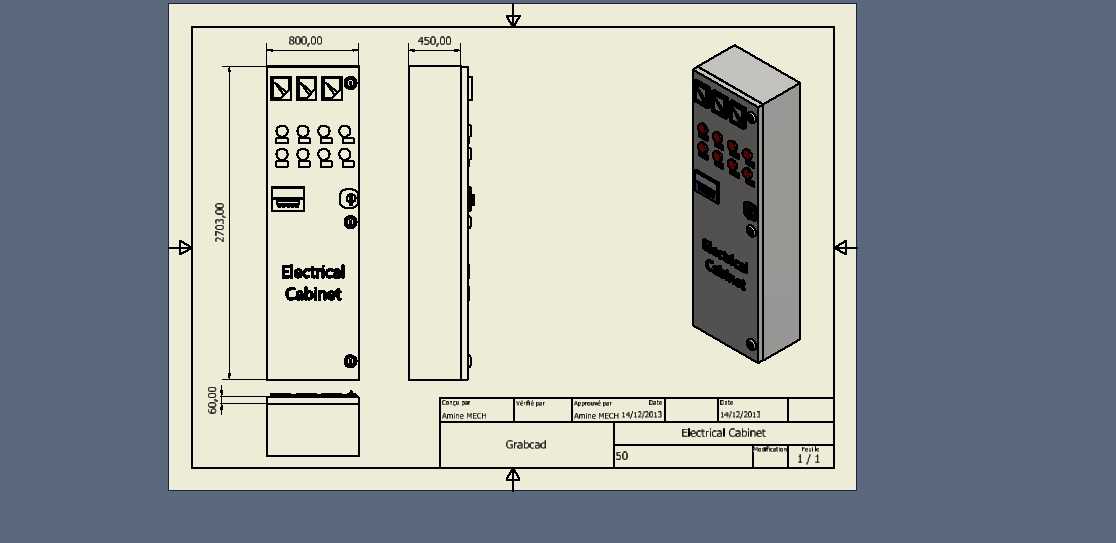

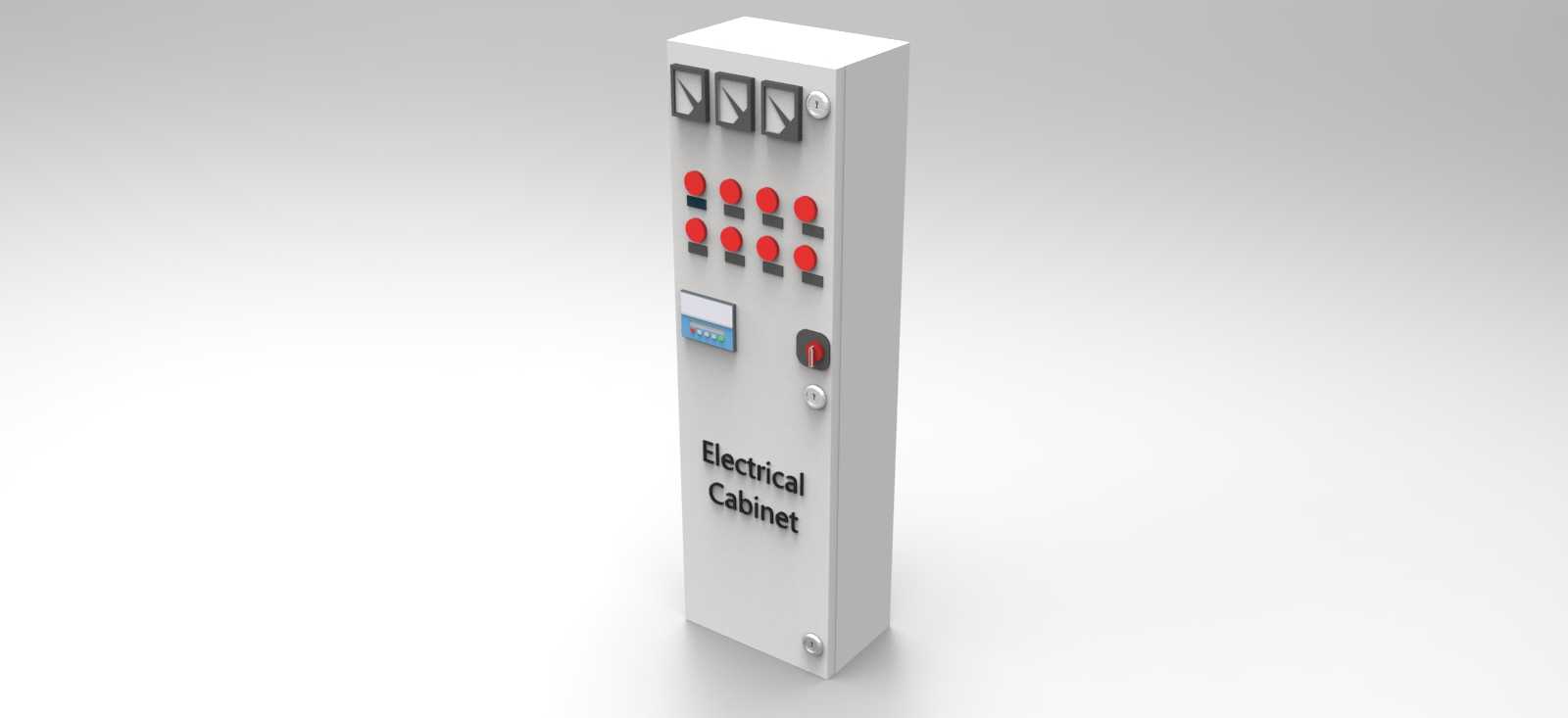

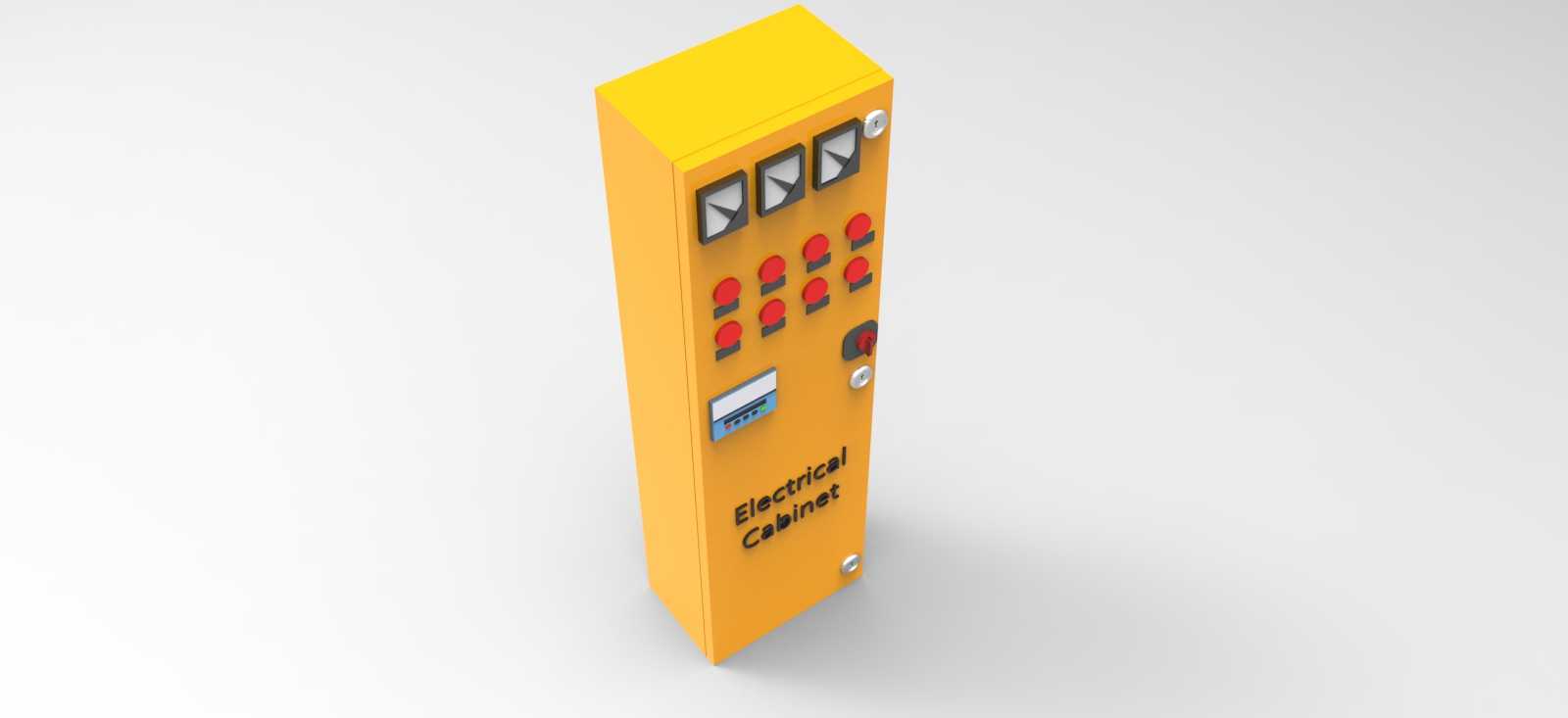

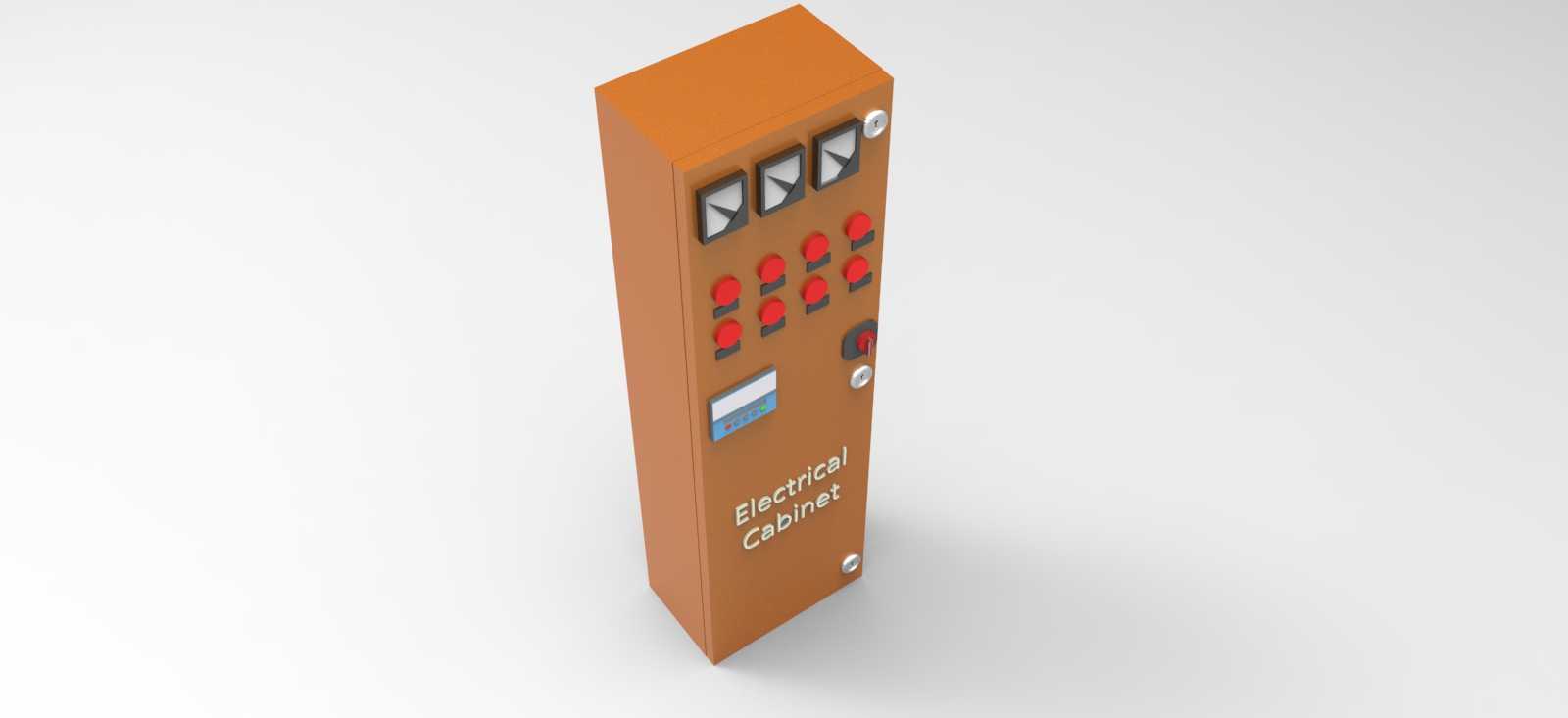

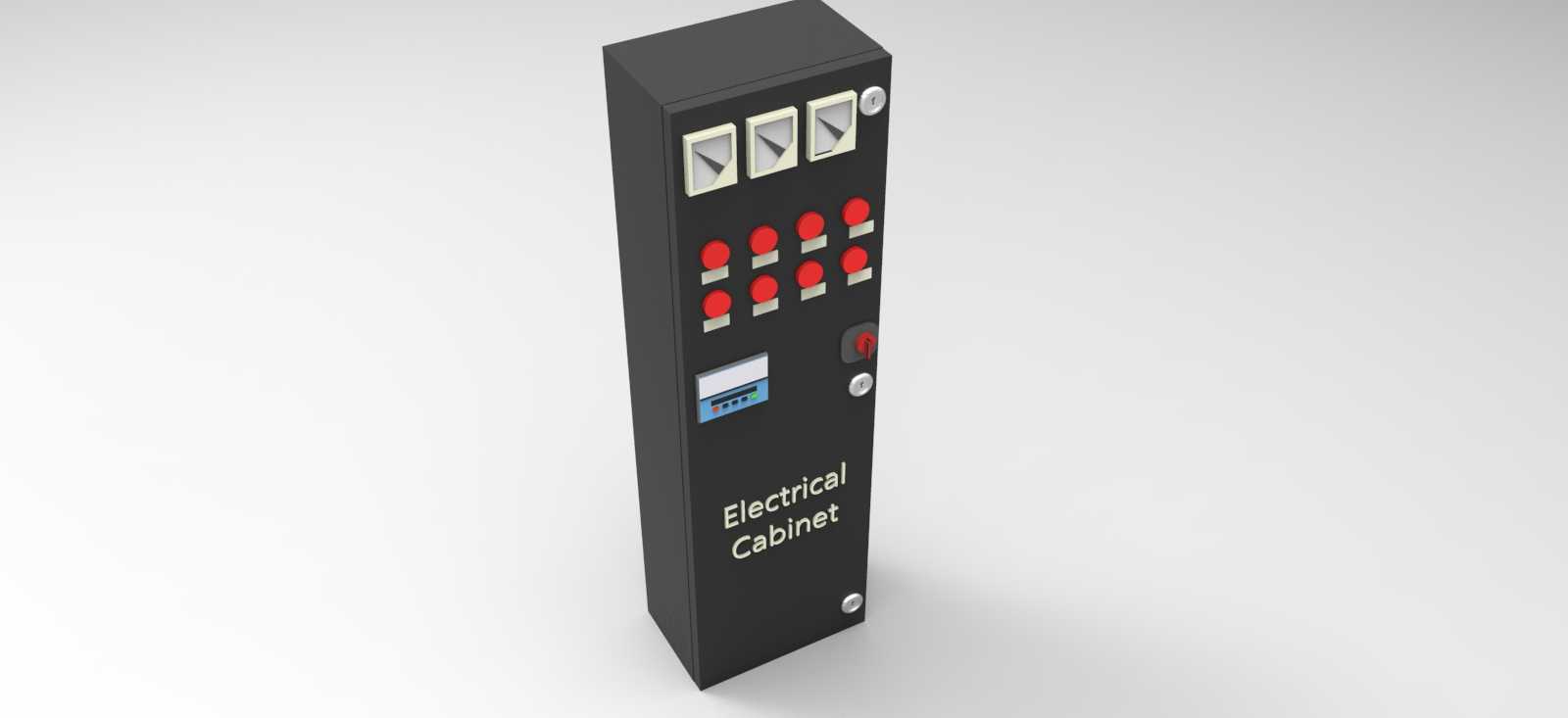

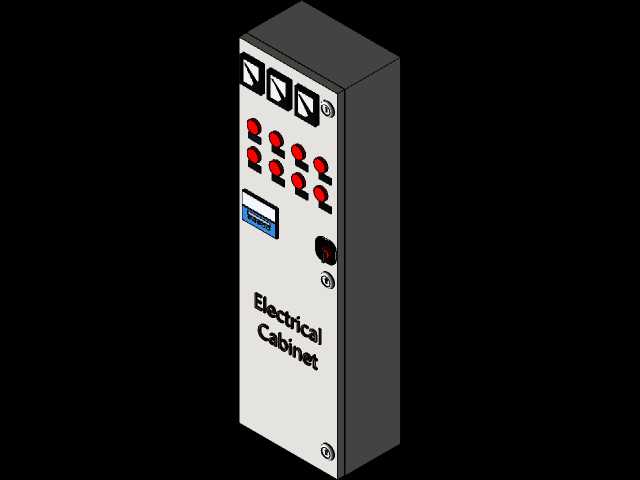

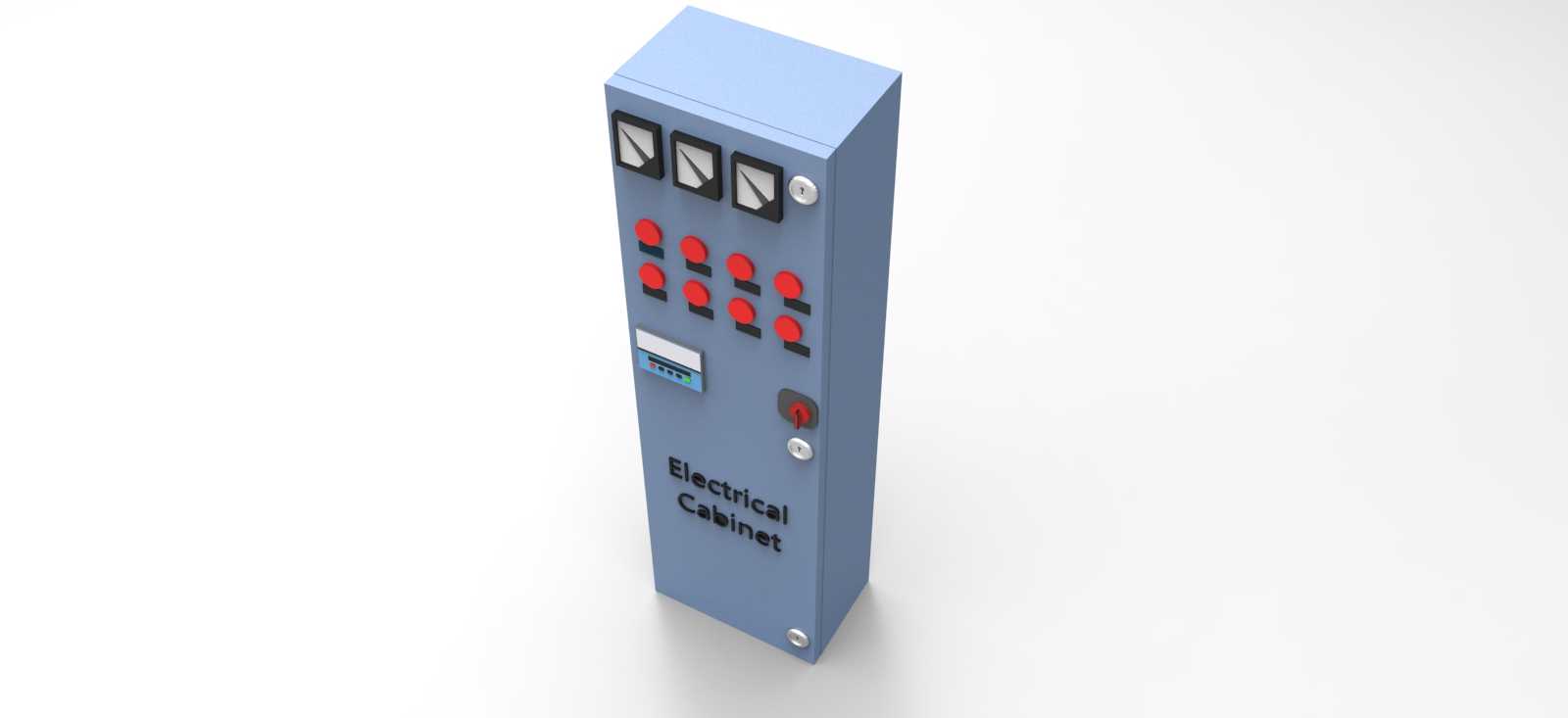

这款立式电气操作柜体主要面向车间生产工位、小型设备集群、仓储配套电气管控等场景使用，可作为单台生产设备的近端电气控制载体，也可承担小范围作业区域的配电与操作指令中转功能，适配常规工业生产环境下的低压电气管控需求，能够为内部安装的断路器、接触器、控制按钮、指示仪表等电气元件提供稳定的安装承载与防护空间。柜体采用立式窄体结构设计，整体占用地面面积极小，适合在设备侧边、车间通道旁、工位边角等空间局促的位置安装布置，无需预留过大的操作与维护空间。正面操作区域按照人机工程学逻辑做分层布局，上部区域预留仪表安装位，可嵌入安装电流、电压等状态显示仪表，方便操作人员站立状态下直观读取设备运行参数；中部区域为操作控件安装区，按照操作频次与功能逻辑排布按钮、旋钮等操作元件，常用的启停、复位控件布置在右手易触碰的高度区间，降低操作疲劳度；下部区域预留了标识牌、急停控件与锁具安装位，急停控件采用突出式设计，可在紧急状态下快速触发，柜体门锁可实现非授权人员的操作权限管控，避免无关人员误触引发生产安全事故。柜体侧面采用封闭钣金结构，可阻挡生产环境中的粉尘、飞溅碎屑侵入内部元件，底部预留线缆进出与固定安装结构，可直接通过膨胀螺栓固定在水泥地面，也可搭配槽钢底座做抬高安装，适配不同车间的地面布线需求。设计过程中充分考虑了内部元件的安装空间预留，柜体内部预留了标准电气安装导轨的固定点位，可根据实际需求灵活排布元件数量与规格，柜体进深尺寸满足常规低压电气元件的安装深度要求，同时预留了足够的走线空间，方便强弱电分离布线，降低线路干扰风险，柜体边角做圆弧过渡处理，避免安装与维护过程中剐蹭操作人员，整体结构兼顾实用性、安全性与空间利用率，能够满足多数常规工业场景下的近端电气控制柜体使用需求。
