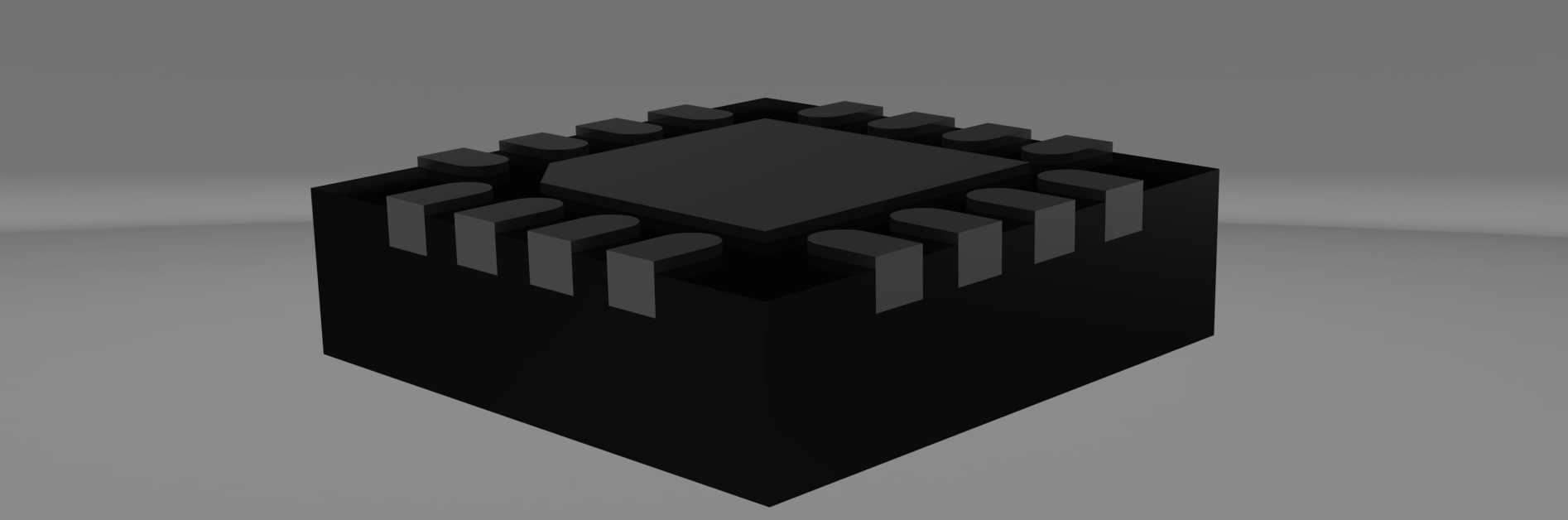

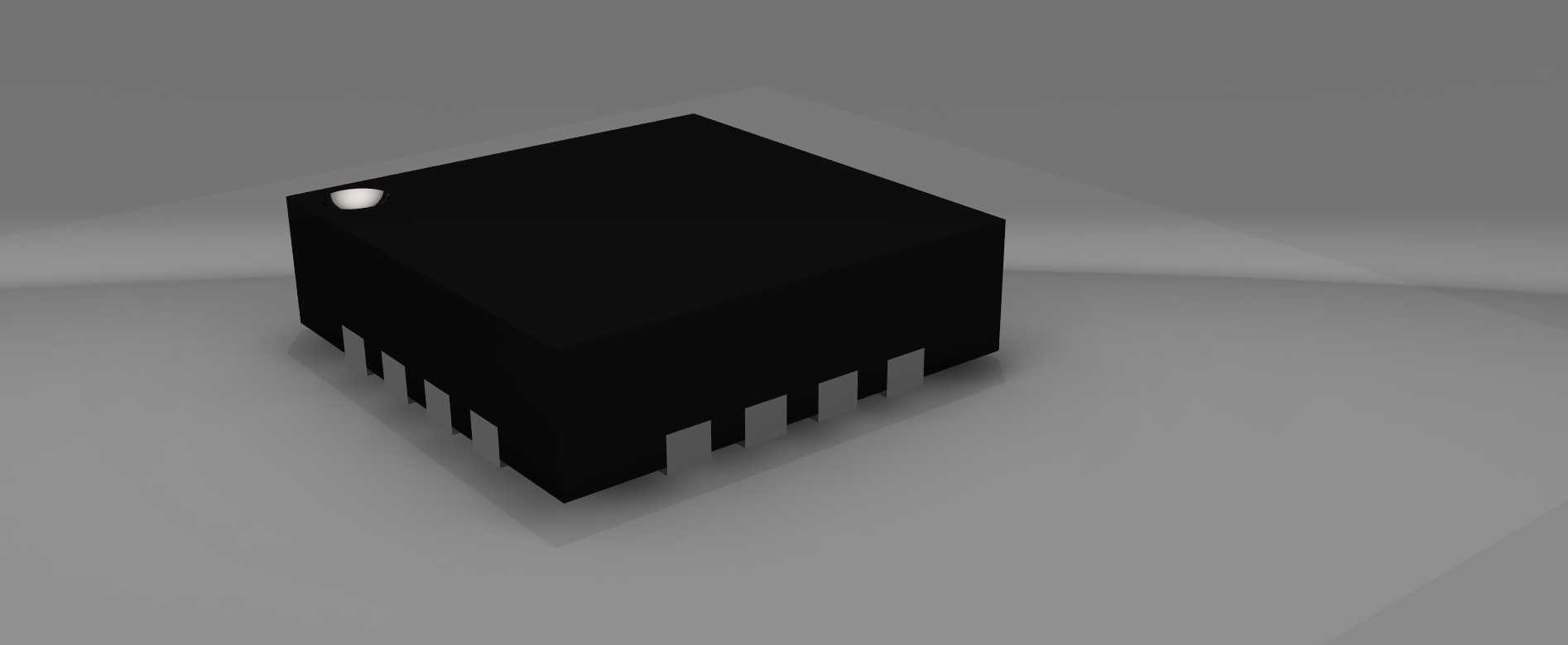

QFN-16型方形贴片电子封装元件

这款QFN-16型方形贴片封装元件，是当前高密度电子组装领域应用极为广泛的表面贴装型半导体承载结构，主要用于消费电子、工业控制、通信终端、汽车电子等各类电路板的芯片封装环节，承担着芯片引脚外接、散热传导、物理防护、电气绝缘等核心作用，是小型化智能硬件实现紧凑布局不可或缺的基础电子部件。在实际生产应用中，这类封装元件能够适配回流焊、波峰焊等主流SMT贴片加工工艺，可直接通过自动化贴片机完成电路板上的精准贴装，相比传统直插式封装能够大幅缩减电路板占用面积，适配当下智能终端轻薄化、小型化的设计趋势，常被用于微控制器、电源管理芯片、射频前端模块、接口转换芯片等各类半导体器件的封装载体。从功能特性来看，该封装采用无引脚方形扁平设计，引脚分布在封装本体的四侧底部，焊接后焊点与电路板焊盘直接贴合，能够有效缩短信号传输路径，降低引脚寄生电感与电容，大幅提升高频信号传输的稳定性，同时封装底部可设计外露散热焊盘，直接与电路板上的散热铜箔连接，能够快速将芯片工作产生的热量传导至PCB板整体散出，解决小尺寸封装下的芯片散热难题，提升器件长期工作的可靠性。在设计思路上，这款封装严格遵循QFN系列封装的通用设计规范，整体采用规整的立方体造型，本体边角做微小圆弧过渡避免生产过程中出现崩边损伤，引脚采用等间距均匀排布设计，每侧引脚数量一致，确保贴装过程中受力均匀，降低焊接偏移、虚焊等不良概率；本体顶部设置的定位标识点，能够在贴装、人工检修过程中快速识别引脚1的位置，避免贴装反向造成的电路功能失效。外形尺寸上该封装采用3×3毫米的紧凑规格，整体厚度控制在毫米级，安装时仅需在电路板上预留对应尺寸的焊盘区域，不需要额外预留引脚伸出的空间，能够极大提升电路板的空间利用率，适配高密度布板的设计需求；安装边界上严格控制引脚伸出长度与本体公差范围，确保贴装时焊锡能够均匀包裹引脚接触区域，形成可靠的焊点连接，同时避免相邻引脚之间出现焊锡桥连短路的问题，能够适配0.5mm及以下的细间距布板要求，满足各类紧凑型电子产品的设计使用需求。
