定制机箱用12槽PCIe扩展散热支架结构

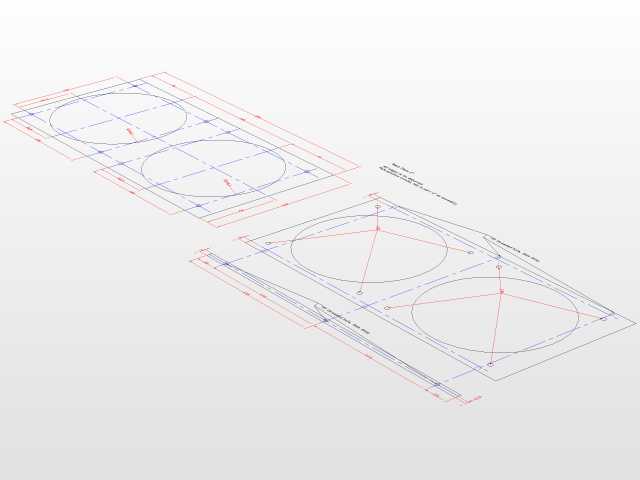

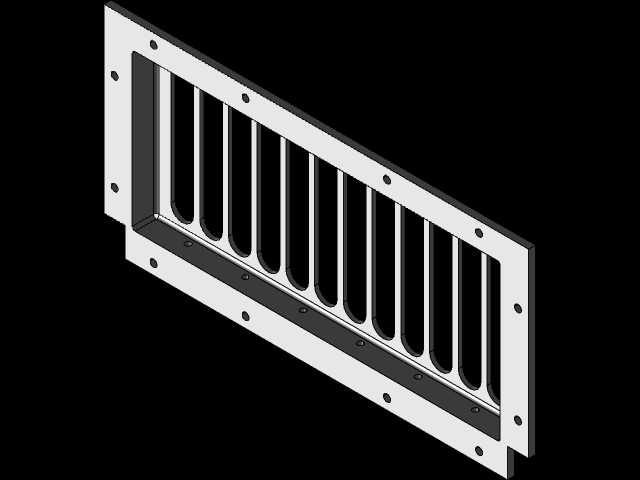

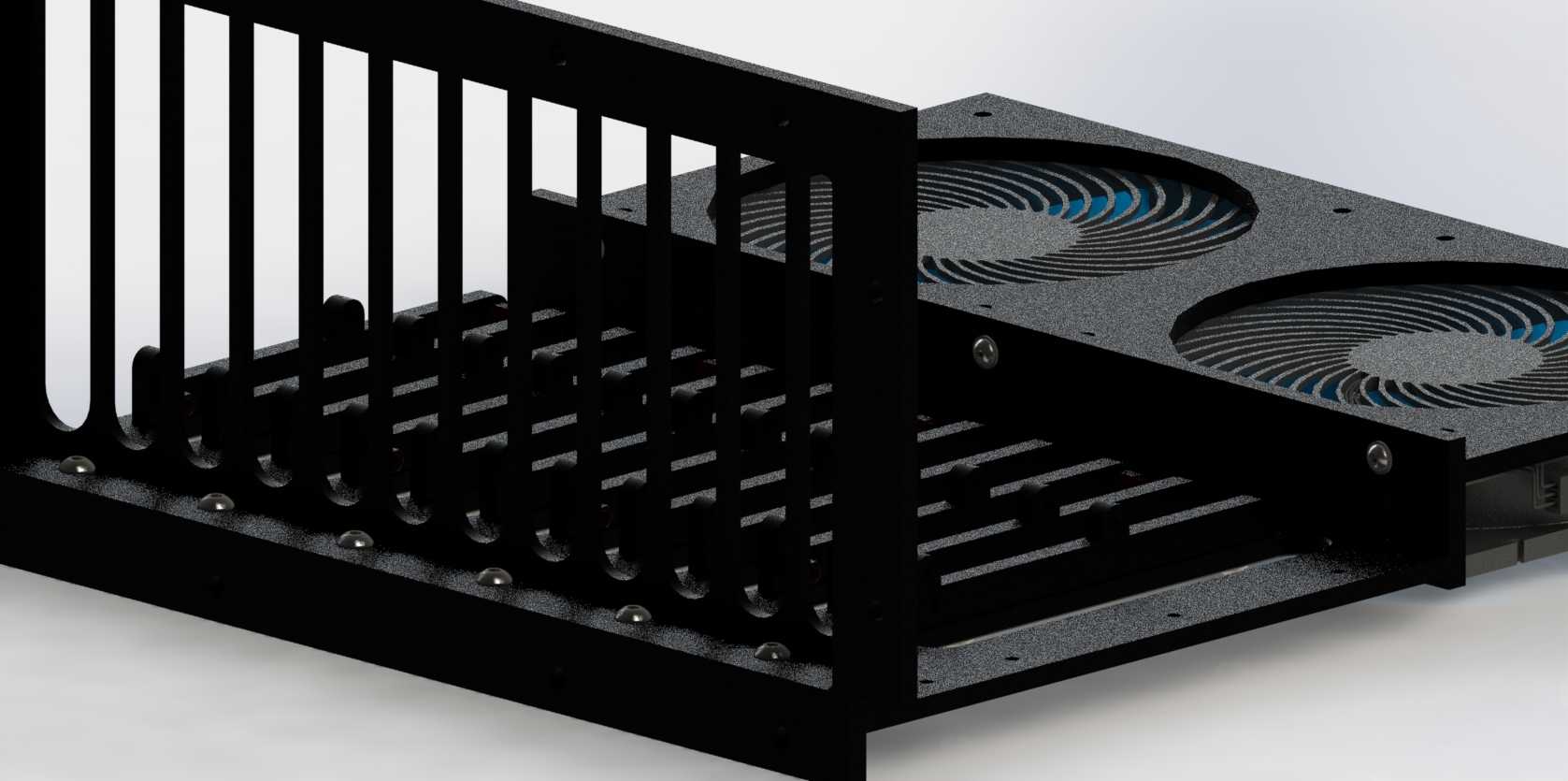

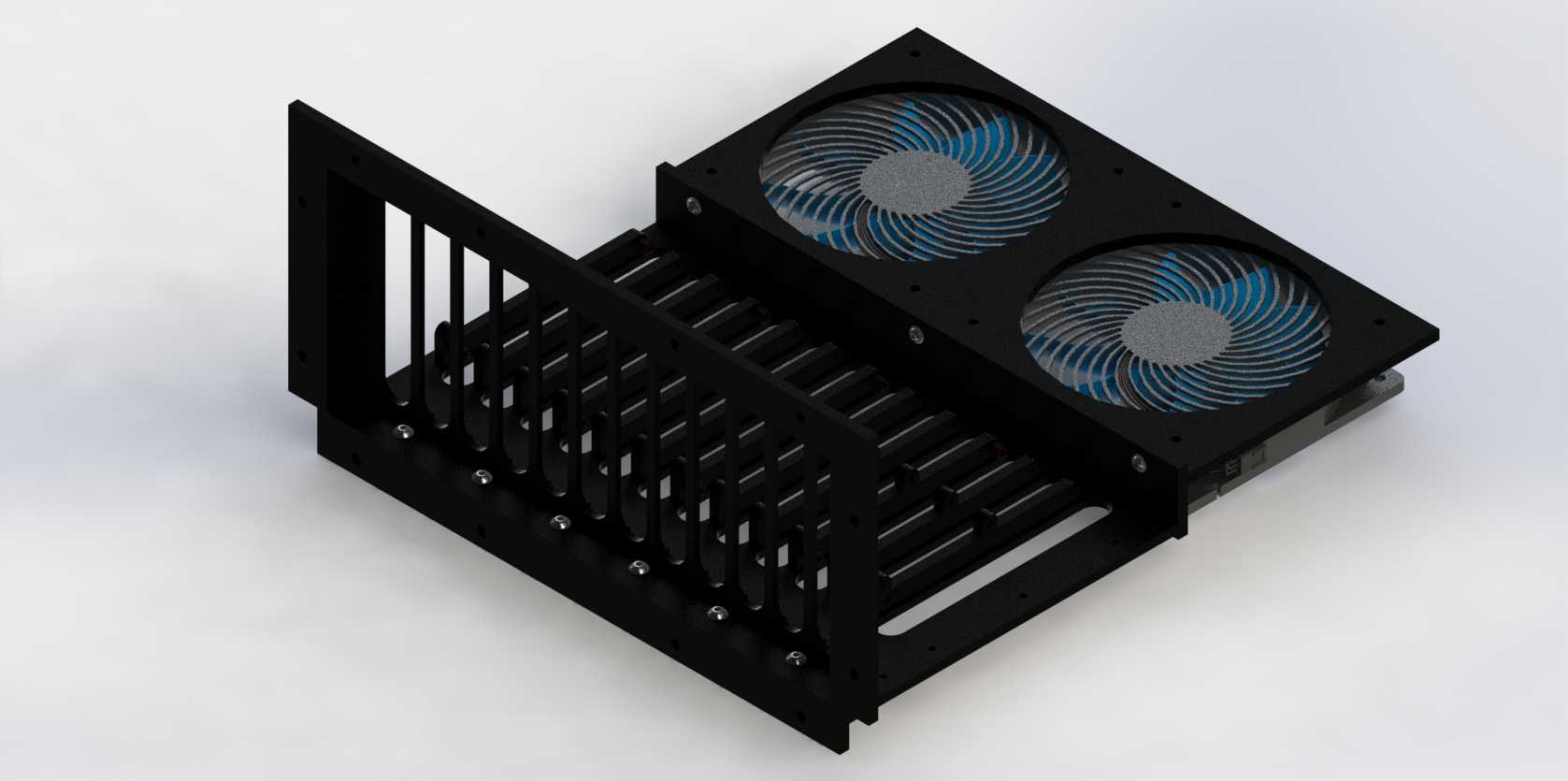

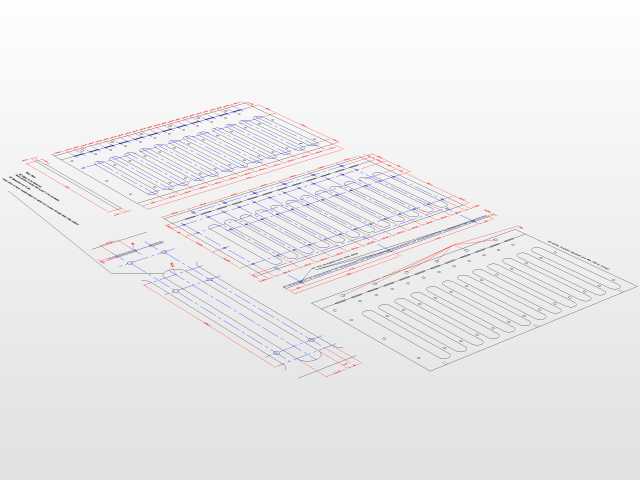

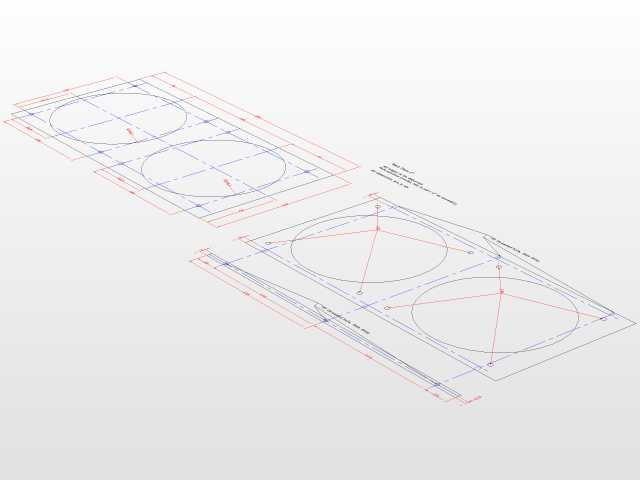

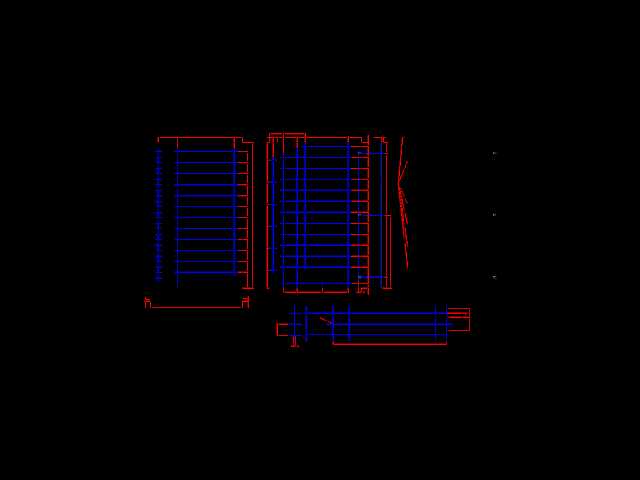

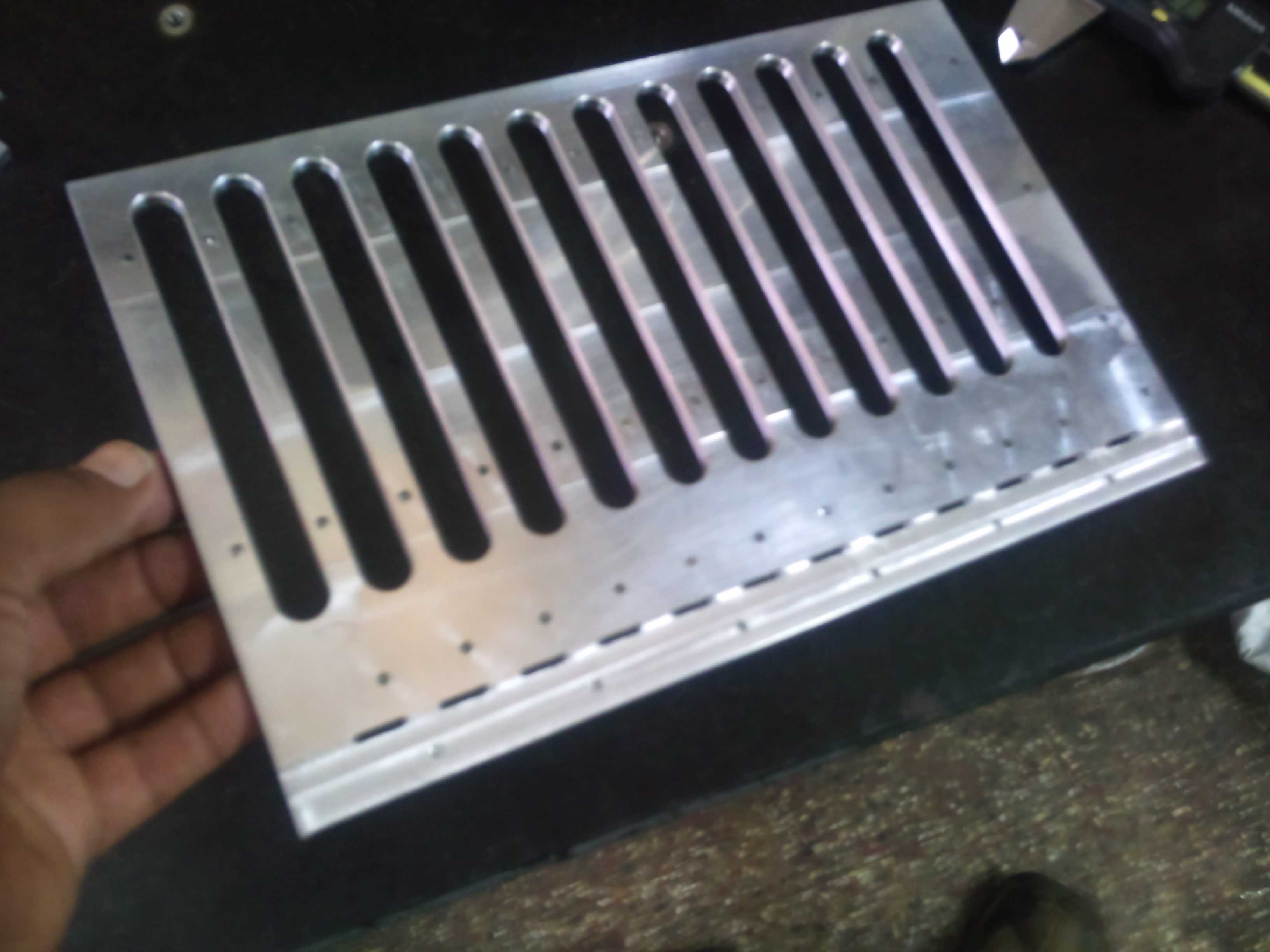

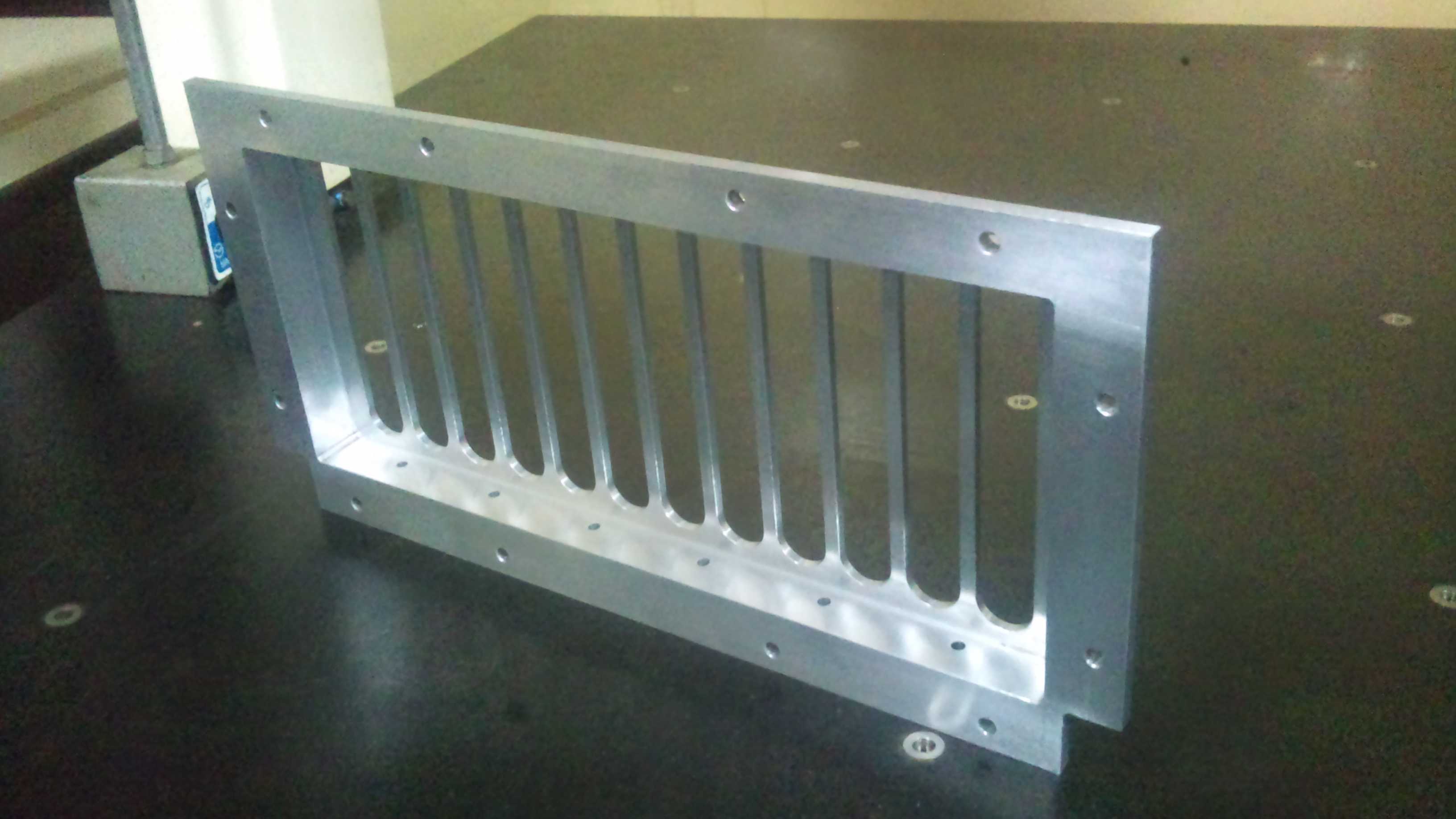

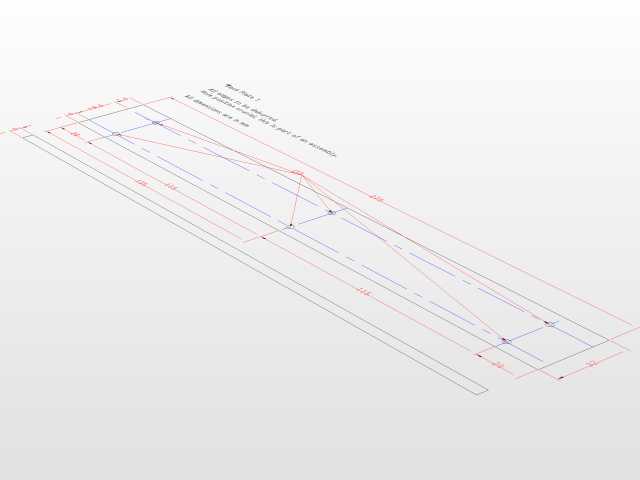

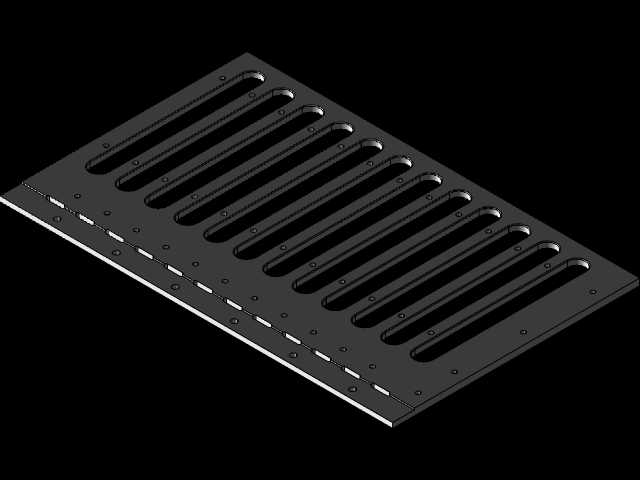

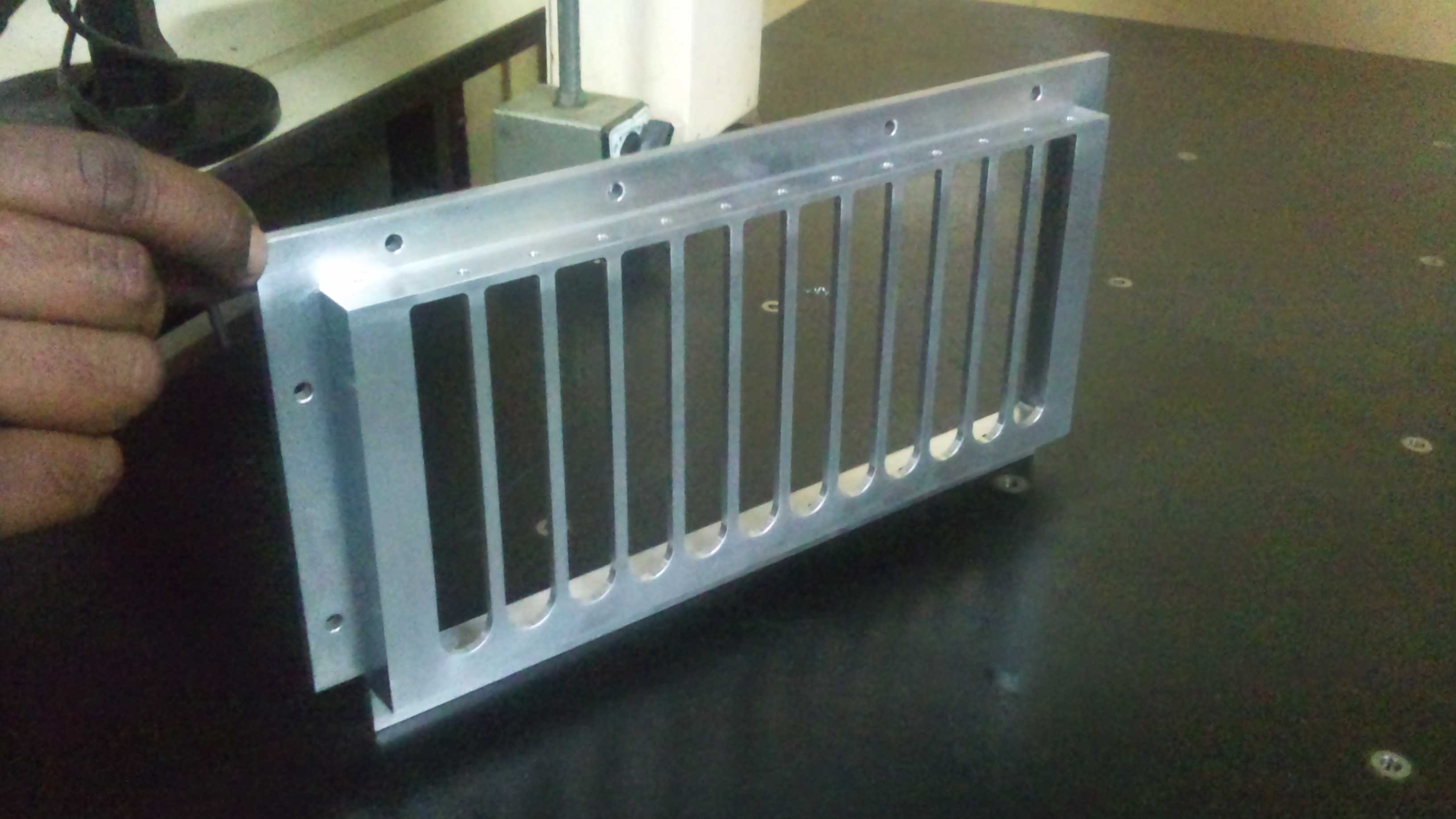

这款PCIe扩展结构主要面向定制化工控机箱、多卡运算工作站、小型服务器等需要额外拓展PCI/PCIe接口的硬件应用场景，解决标准主板原生插槽数量不足、柔性线缆转接后板卡固定不稳、多板卡堆叠散热不畅的实际使用痛点。在实际设备运行场景中，很多嵌入式工控部署、多采集卡并行测试、GPU扩展运算的场合，受限于主板版型尺寸或者机箱内部安装空间，无法直接将多块PCIe板卡插在主板原生插槽上，需要通过带状柔性线缆将板卡延伸布置，这款扩展结构就是为这类转接场景提供可靠的板卡固定与辅助散热支撑。从功能特性来看，该结构共设置12个标准扩展插槽位，可同时固定12块全高或者半高的PCIe/PCI类型扩展卡，适配x16规格的带状柔性线缆转接需求，能够兼容市面上绝大多数主流的PCIe采集卡、运算卡、网卡、接口扩展卡等板型。结构顶部集成双轴流散热风扇，可形成贯穿所有插槽位的定向风道，直接带走多块板卡高负载运行时产生的积热，避免板卡因为高温出现降频、运行不稳定甚至硬件损坏的问题。在设计思路上，整体采用框架式镂空结构，主体支架使用高强度金属材质加工，兼顾结构强度与轻量化需求，上下支架做了简化处理，没有多余的冗余结构，仅在对应线缆连接的位置设置小型支撑支架，用来承托转接的柔性线缆，避免线缆长期受重力拉扯导致接口松动、接触不良的问题，同时支架上预留了标准化的安装孔位，可适配不同规格的定制机箱内部安装点位，不需要额外做打孔改装就能完成固定。从安装边界来看，整体结构的外形尺寸适配标准工控机箱的内部安装空间，插槽间距严格遵循PCIe规范的标准间距，保证相邻板卡之间留有足够的散热间隙，不会出现板卡互相挤压、干涉的情况，风扇的供电接口采用通用的硬件供电规格，可直接对接机箱内部的供电线路，不需要额外布设独立供电线路。结构的安装面做了平整度处理，固定后不会出现倾斜偏移，保证每一块扩展卡的安装位置都处于水平状态，避免长期使用后板卡变形、金手指接触不良的问题，同时框架边缘做了钝化倒角处理，安装过程中不会划伤操作人员或者损坏板卡元器件。
